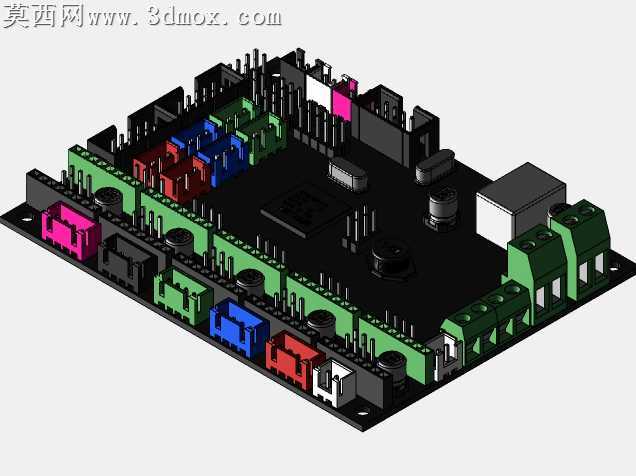

3D打印机集成主控板MKS Gen L V1.0结构设计

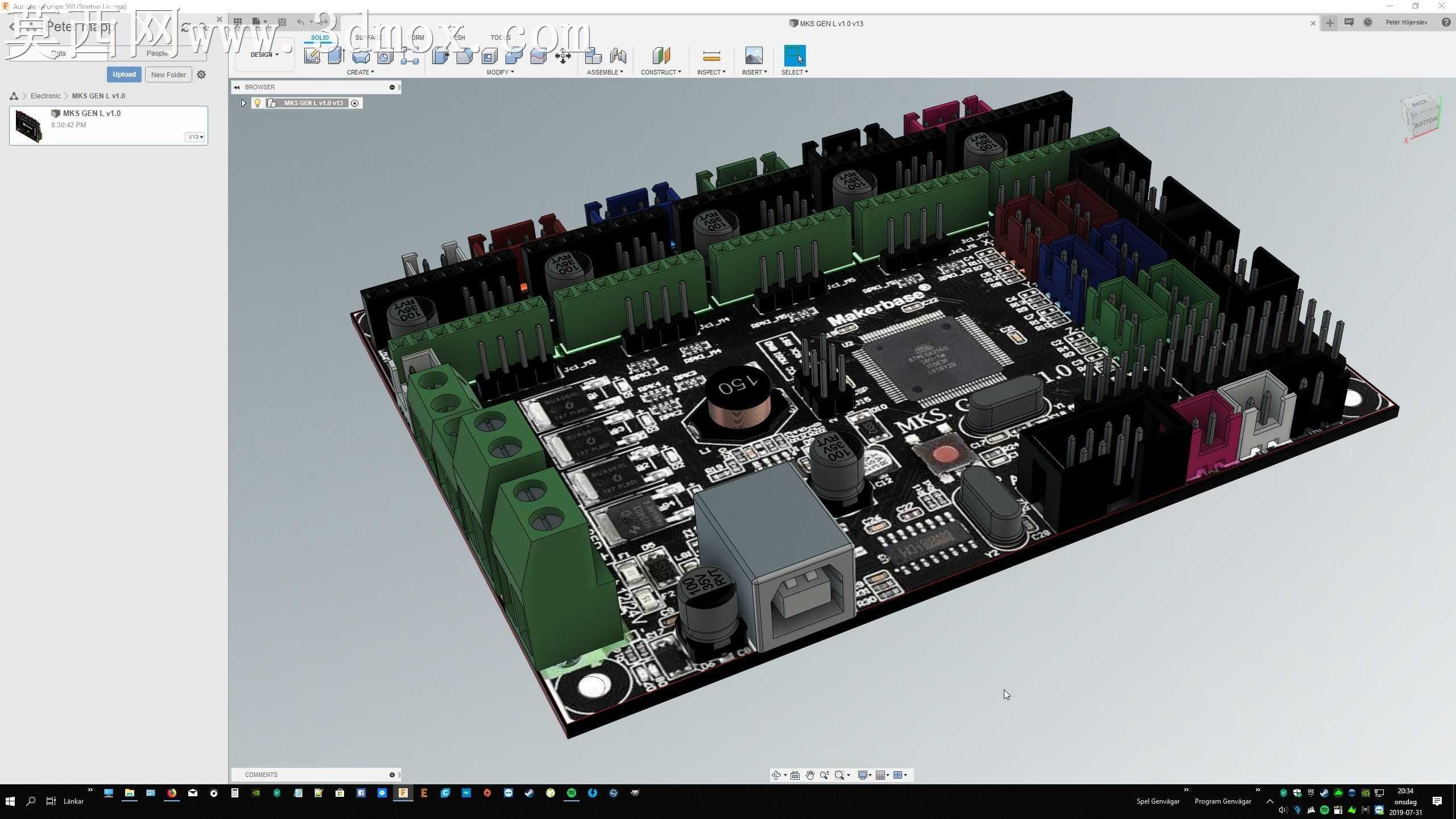

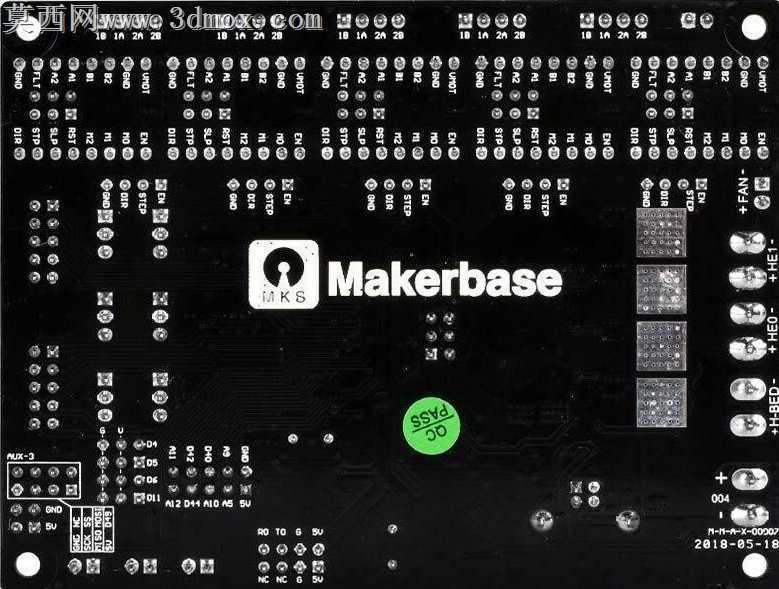

桌面级FDM3D打印机长期存在主控与驱动分体布线杂乱、Mosfet过热触发停机、外接扩展接口供电不足的痛点，这块集成主控板的结构设计完全围绕这些现场使用的矛盾点做取舍。四层PCB的叠层设计没有盲目追求超薄板厚，信号层与电源层做了独立隔离铺铜，大电流走线路径刻意加宽至2.5mm，避开了信号走线密集的步进驱动引脚区域，从物理层面降低步进电机高速运转时的脉冲干扰，避免打印过程中出现丢步、层纹错位的问题。板载的电源芯片周边预留了足够的散热焊盘，没有像普通集成板那样把Mosfet紧贴驱动芯片排布，刻意拉开了3mm的安全间距，加热床输出回路的走线做了开窗加锡处理，持续输出大电流时的温升能控制在合理区间，不用额外加装散热风扇也能解决长时间打印的过热问题。驱动接口的排布完全兼容常用的步进驱动模块，引脚间距留足了插拔公差，更换不同型号驱动时不用额外调整接线位置，板载的扩展接口直接引出了稳定的5V与12V输出，外接显示屏、自动调平传感器时不用额外飞线取电，减少了外露接线的松动隐患。板边的固定孔位完全匹配通用3D打印机的主控安装位，孔位周边做了接地露铜处理，安装时接触金属机架就能实现可靠接地，降低静电打坏芯片的概率。接口排布顺着走线方向做了分区，电源输入、电机接口、热端接口、扩展接口分置板边不同区域，接线时不会出现线缆交叉缠绕的情况，后期排查故障也能快速对应接口位置，不用在杂乱的线束里翻找对应线路。板载的复位按键、状态指示灯都放在了板边易操作的位置，装在机箱内部也能不用拆壳就完成复位操作，观察设备运行状态。
