影视道具级雷神战锤结构设计方案

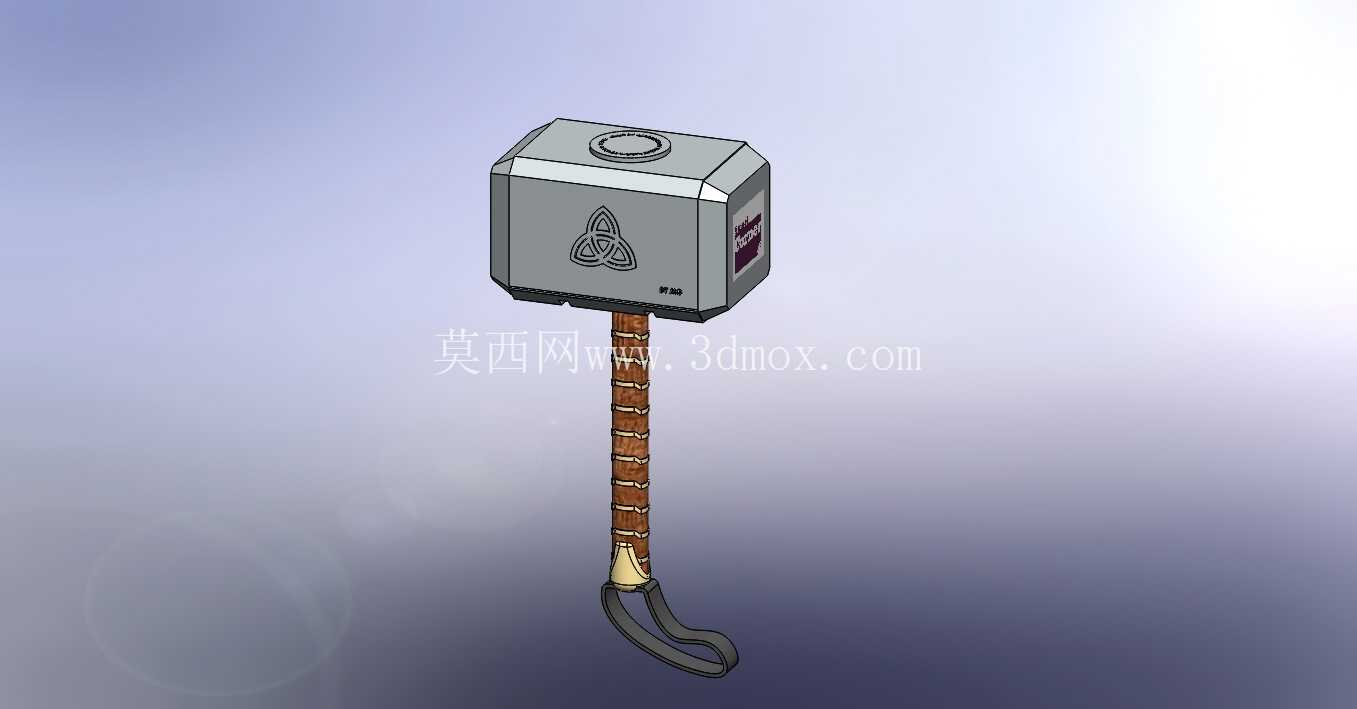

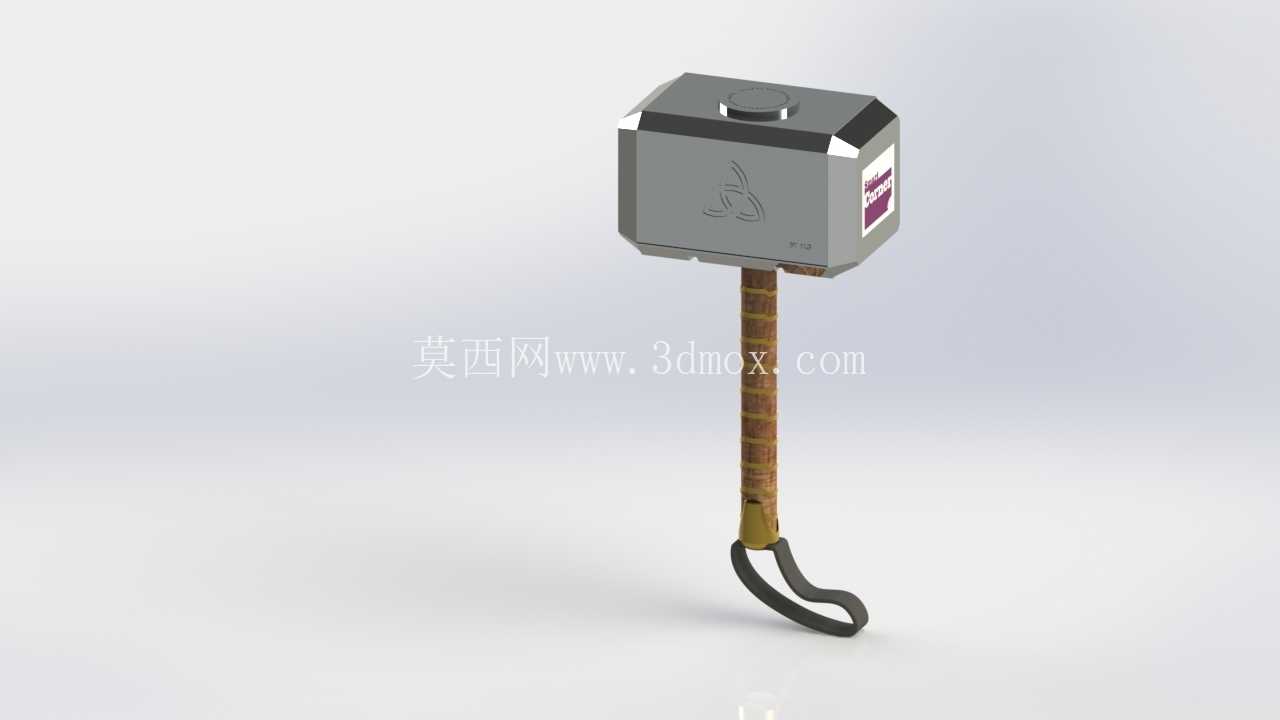

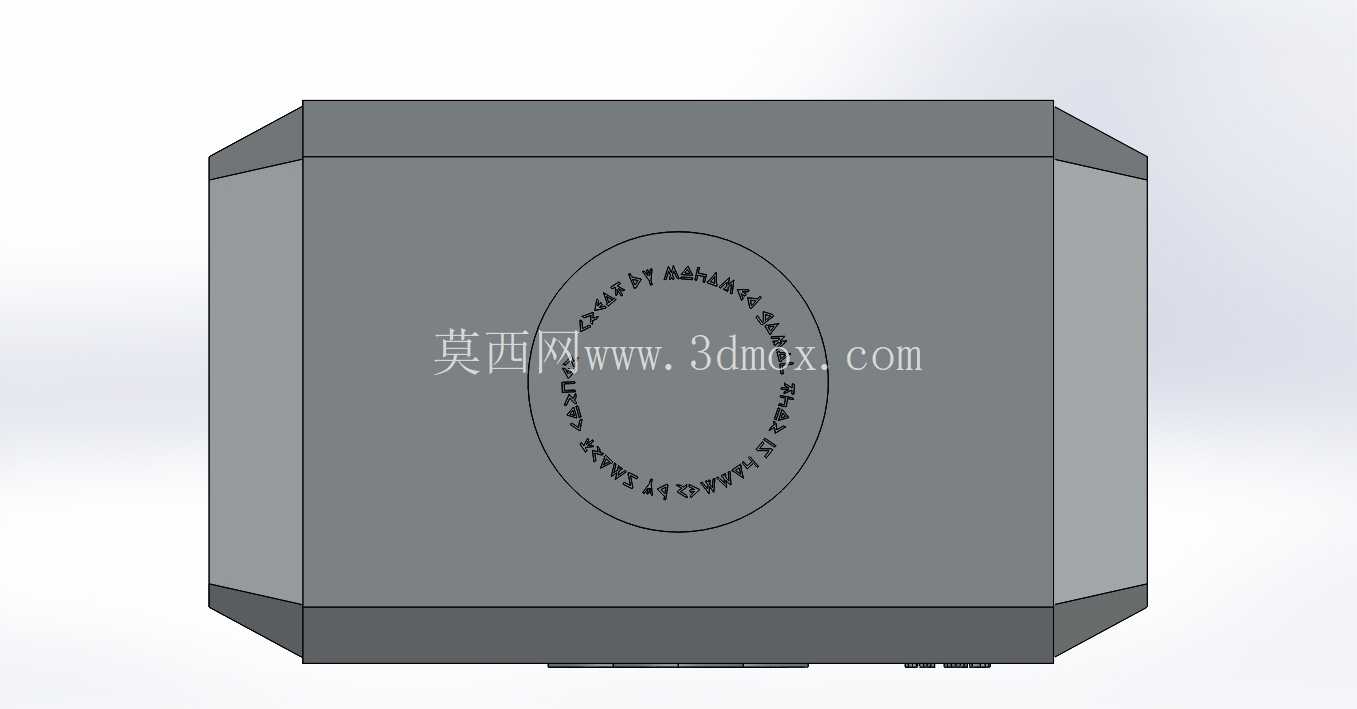

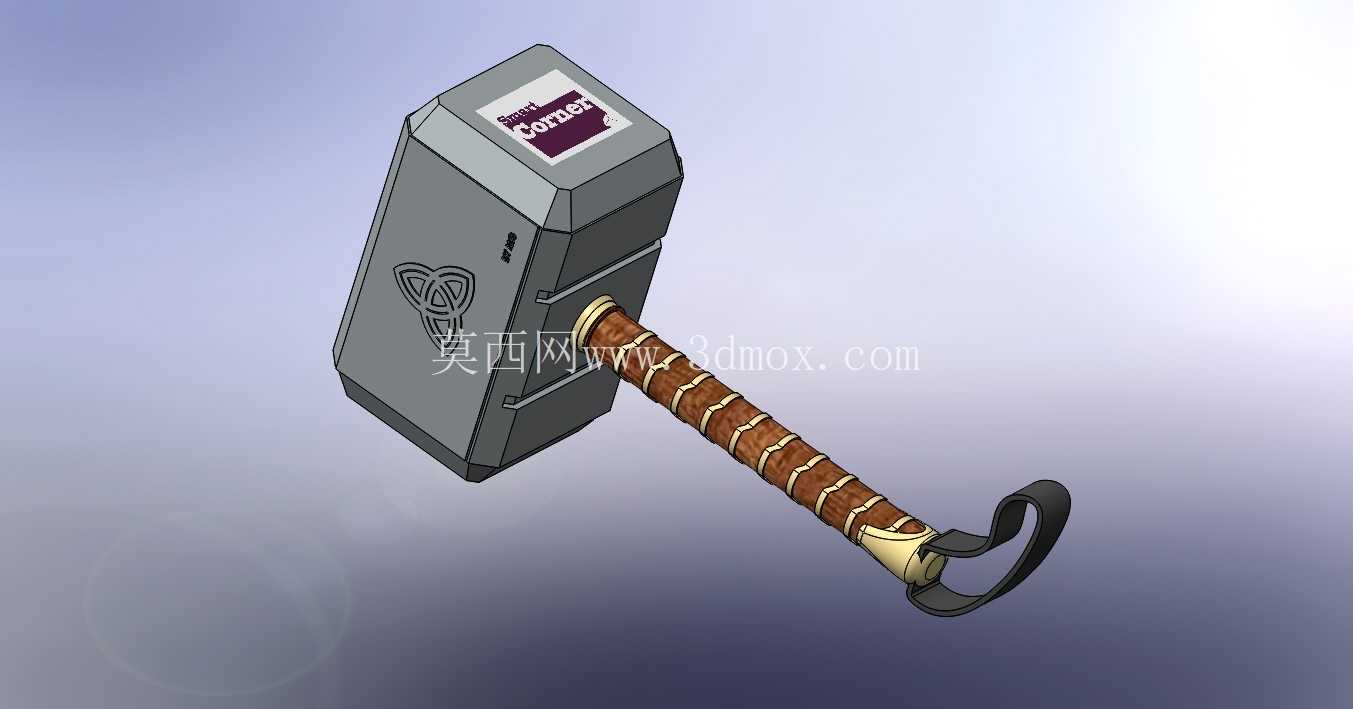

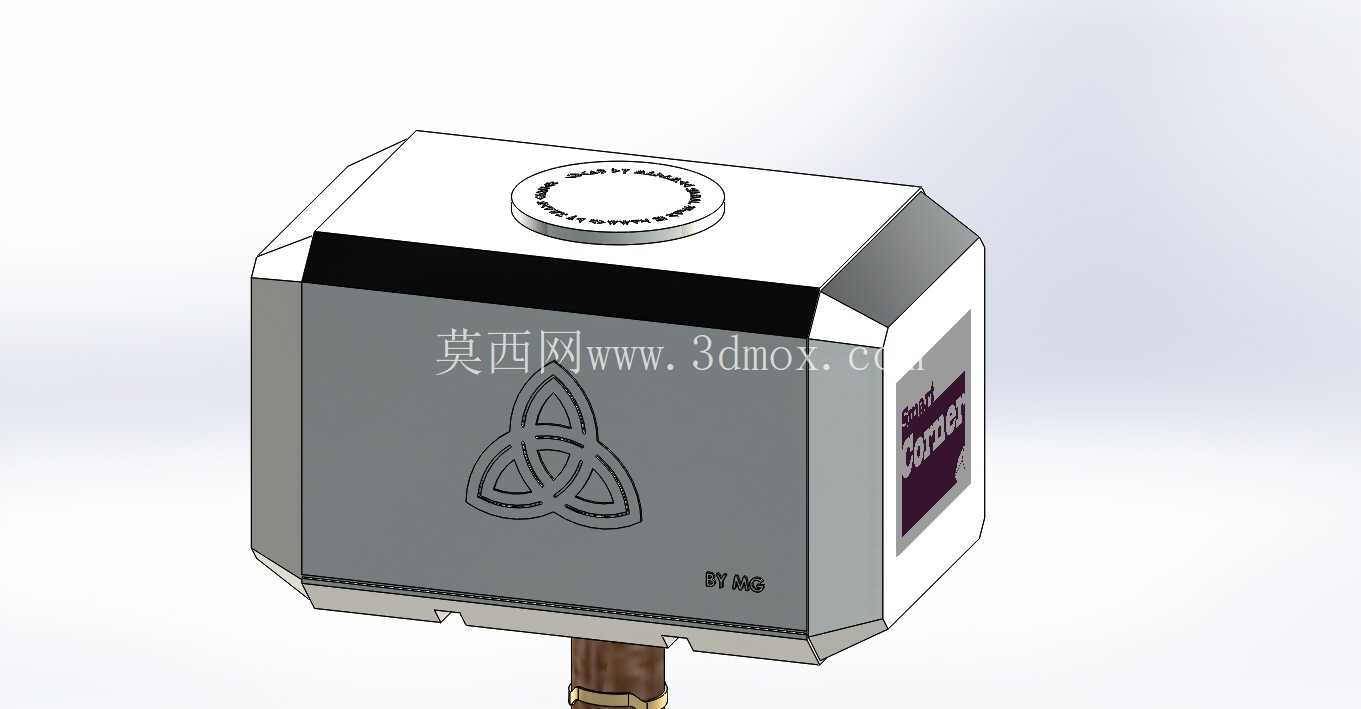

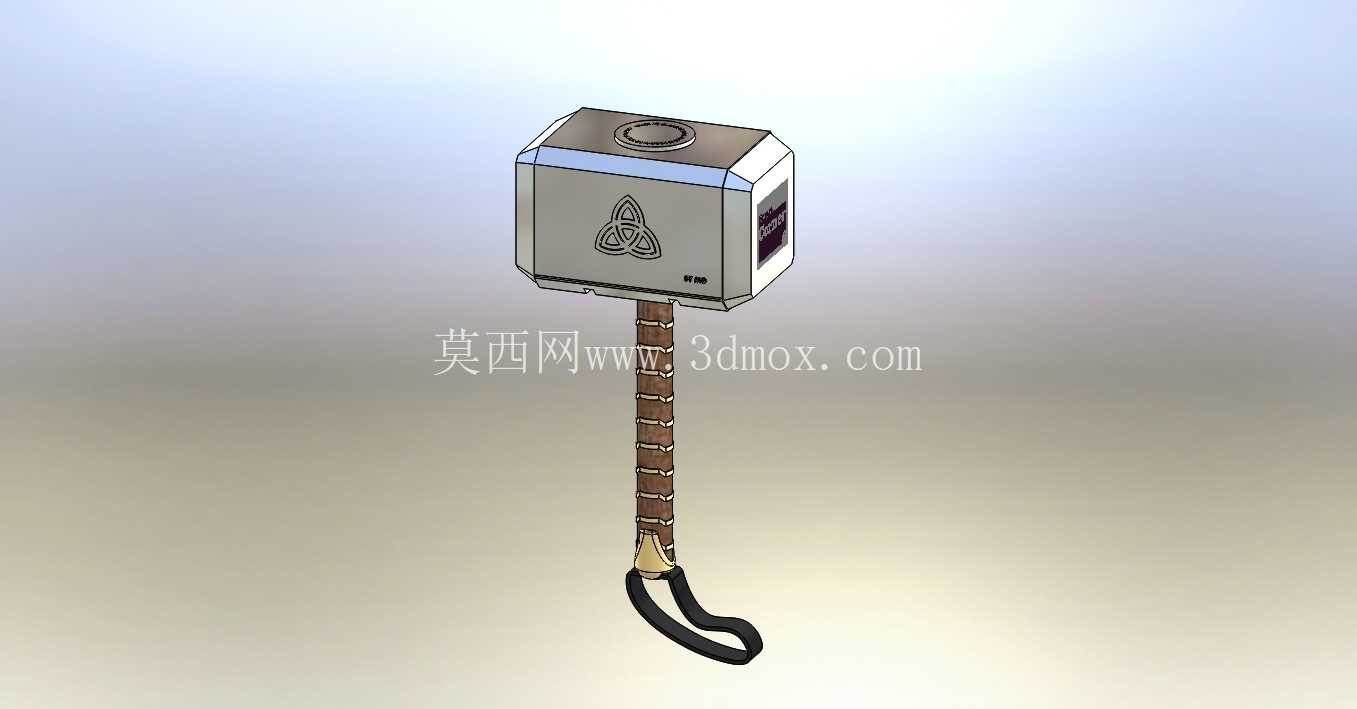

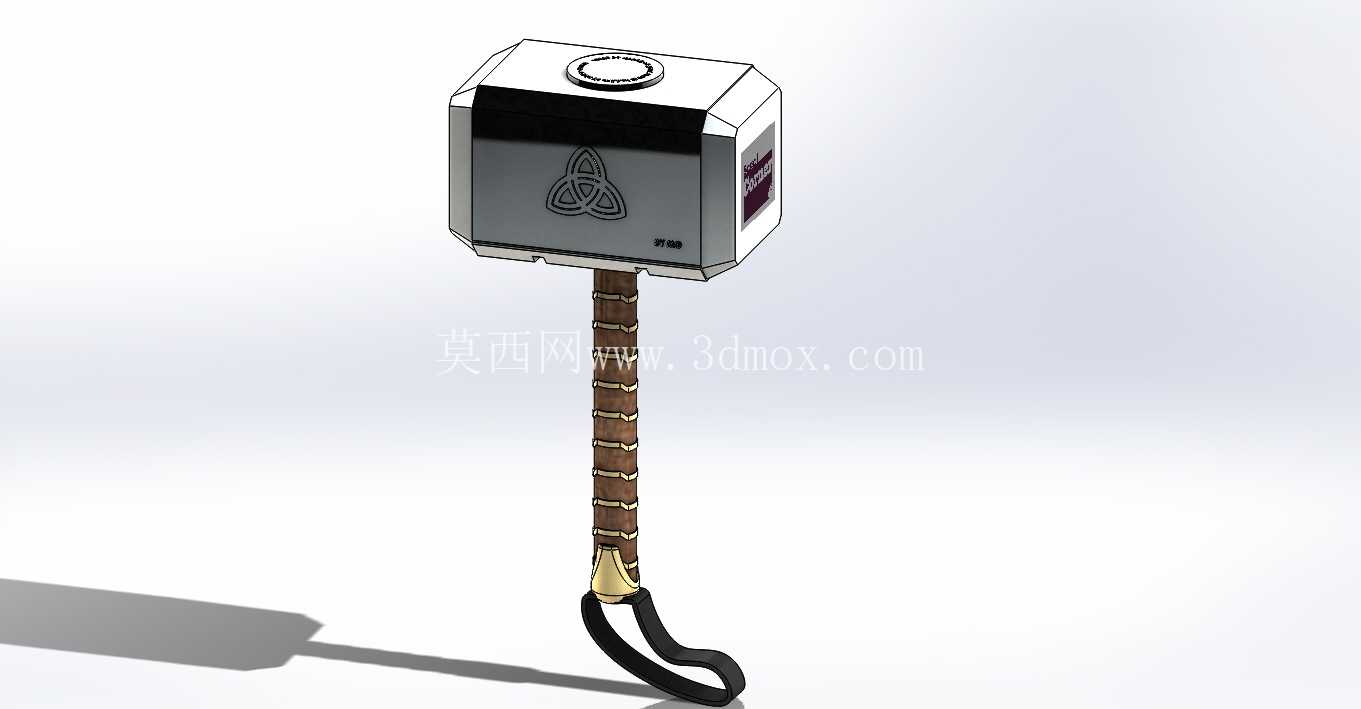

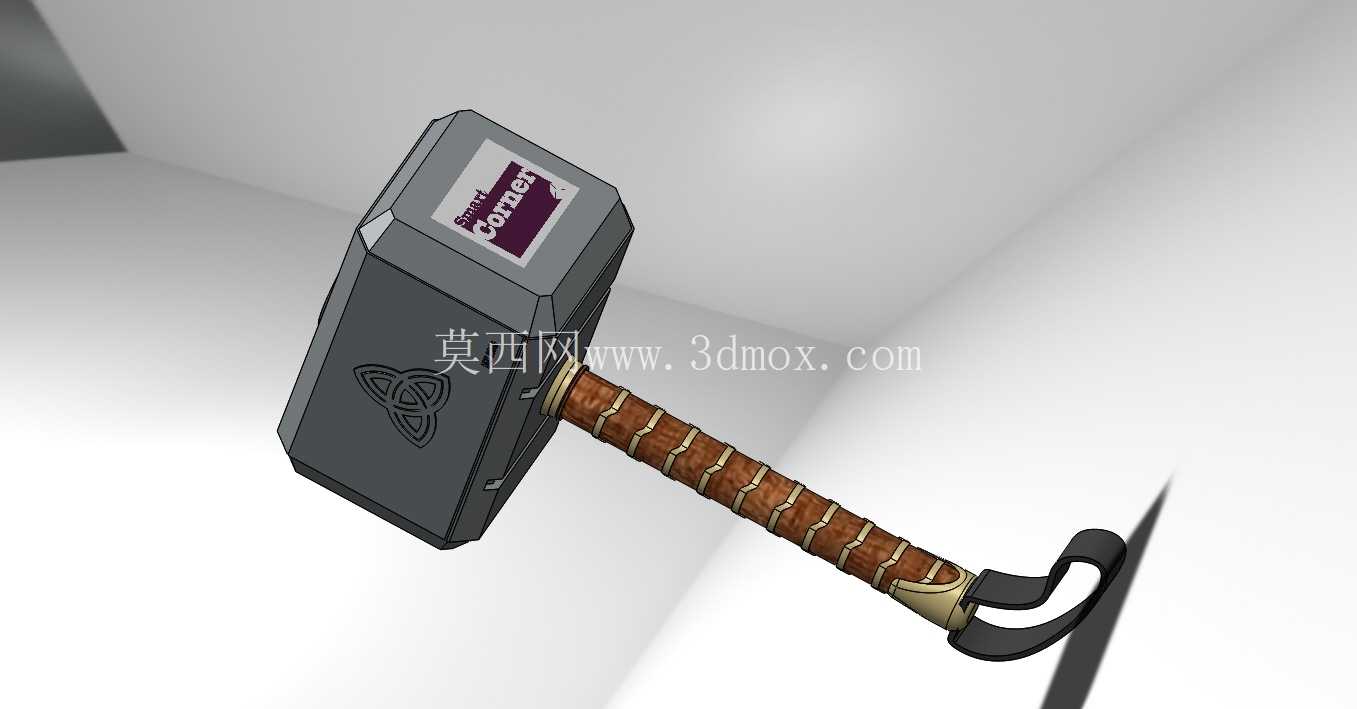

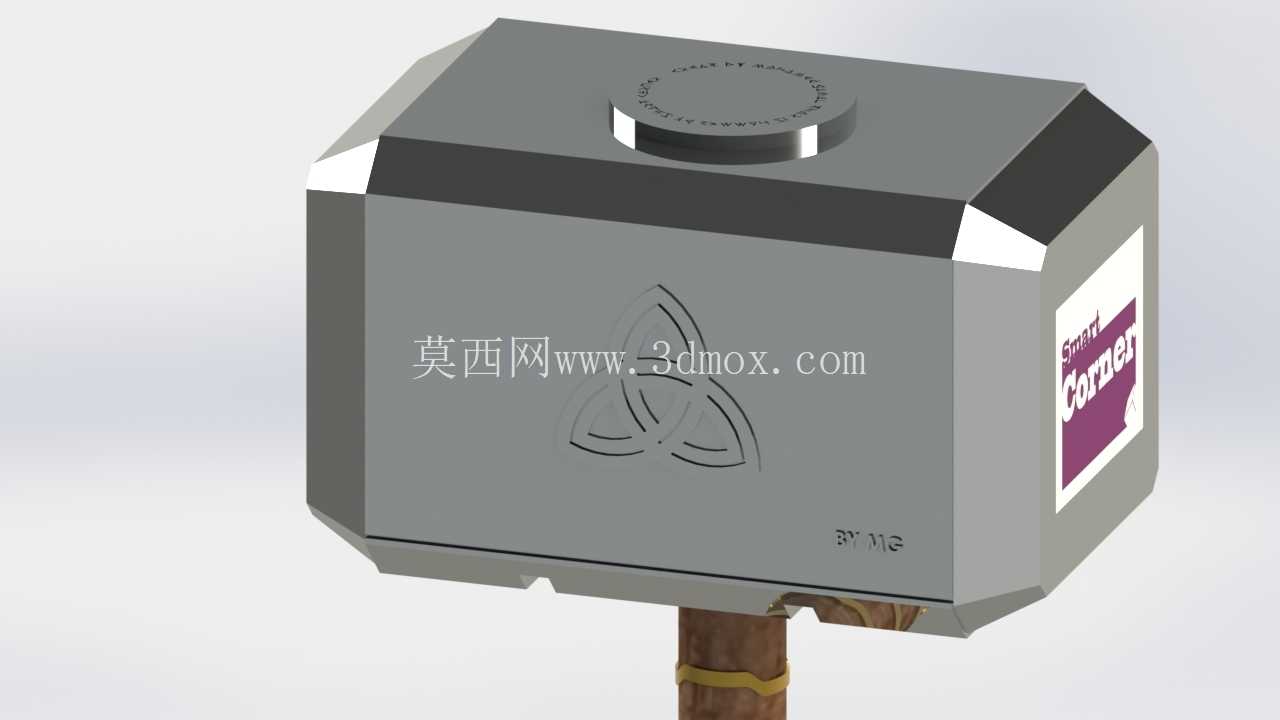

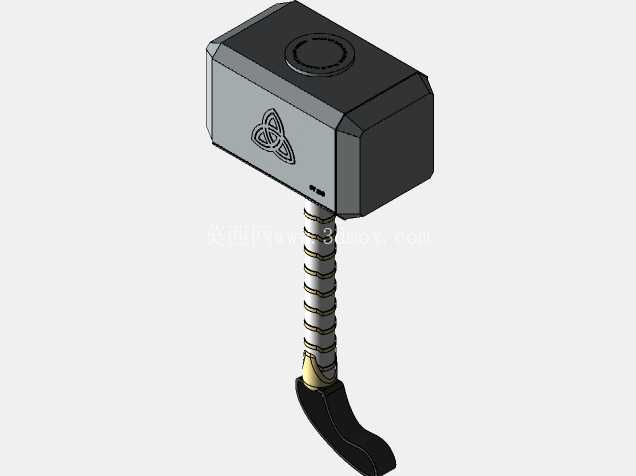

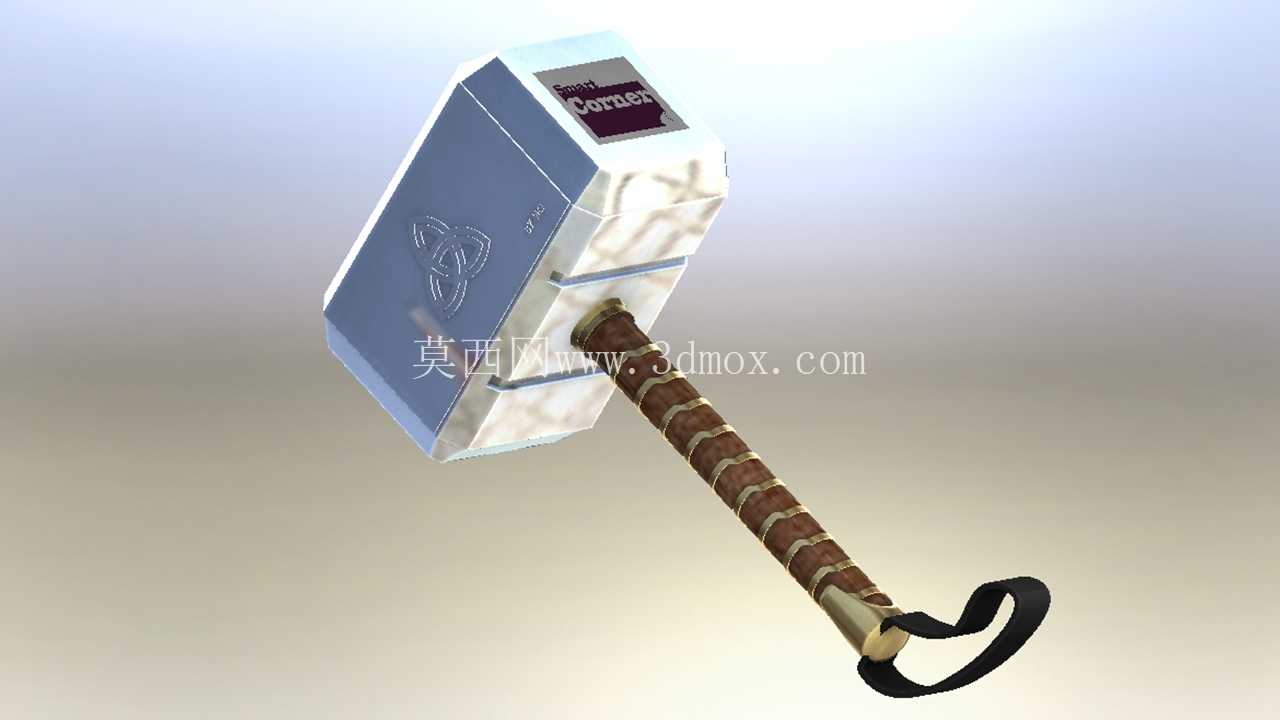

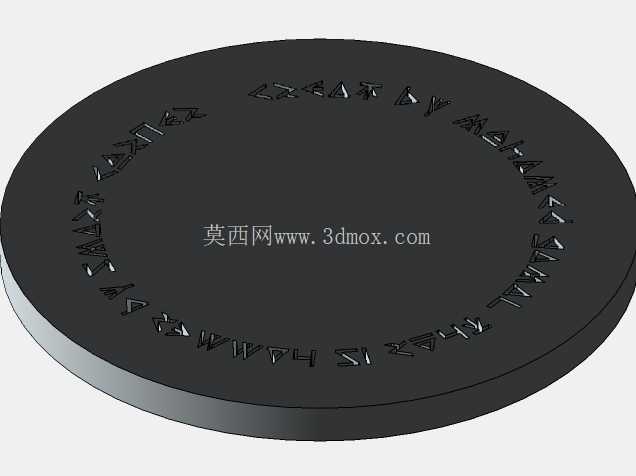

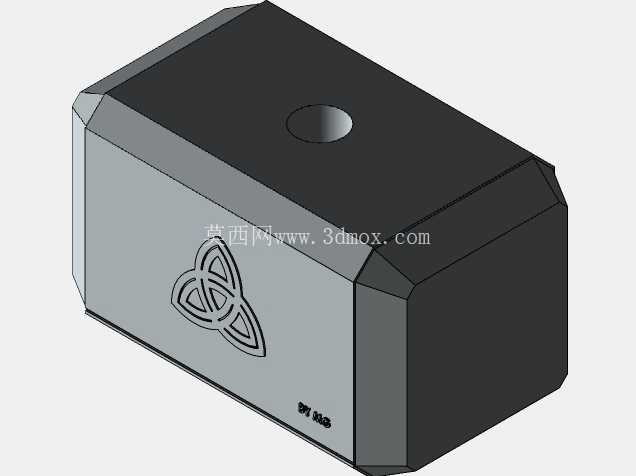

　　这款战锤结构在设计初期，首先锚定了两类核心应用场景：一类是影视cosplay活动的手持展示道具，另一类是文创周边的桌面陈列摆件，因此在结构设计上同时兼顾了手持握持的配重合理性与陈列展示的视觉还原度。从整体结构拆分来看，产品分为锤头主体、握持手柄、尾部挂带三个独立装配模块，各模块之间采用过盈配合加定位销的连接方式，既保证装配后的整体刚性，也方便后期做分色表面处理。锤头部分的外形并非规则长方体，而是在边角处做了15度的斜切倒角处理，一方面还原原作的棱角质感，另一方面避免尖锐边角在手持使用时造成磕碰划伤，锤头正面预留了深度1.2mm的标识嵌槽，可用于粘贴蚀刻片或者做填色涂装，无需后期额外雕刻加工。

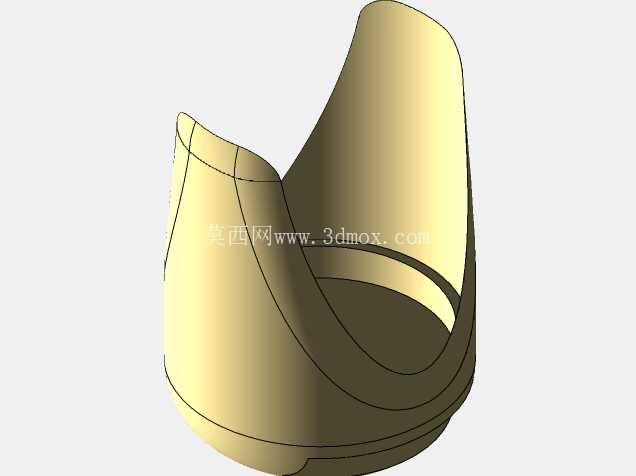

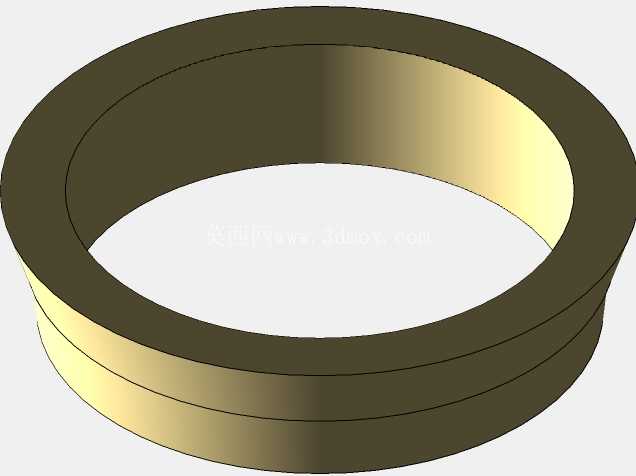

　　锤头内部做了中空腔体设计，可根据实际使用需求填充不同配重块：作为手持道具使用时，可填充轻质EVA块将整体重量控制在500g以内，长时间握持不会产生明显的负重疲劳；作为金属质感陈列摆件时，可填充铅粒或者铸铁块将整体配重调整到1.5-2kg，拿取时具备足够的沉手感，更贴近真实金属锤的握持体验。手柄部分采用分段式包覆结构，内芯为直径12mm的圆柱杆件，外部缠绕分段式防滑包覆层，每段包覆层之间预留0.8mm的环形凹槽，既提升握持时的摩擦力，也还原了原作手柄的缠绕纹理细节，手柄与锤头的连接位置做了锥形过渡段，锥形段的锥度为1:10，可有效分散握持时的应力集中，避免长期使用后手柄与锤头连接处出现断裂。

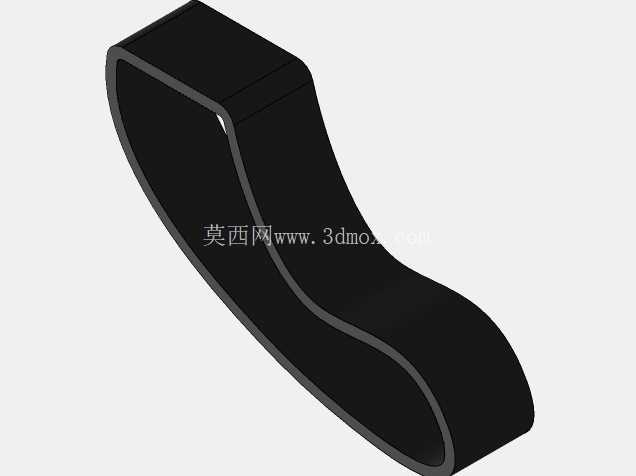

　　手柄尾部设计了直径5mm的挂接孔，配套的皮质挂带穿过挂接孔后采用铆钉固定，挂带的弯折半径做了R3的圆角处理，不会出现硬折痕，既可以作为手持时的腕部防脱结构，也可以作为陈列时的悬挂挂点。从安装边界来看，锤头的最大外轮廓尺寸为120mm80mm80mm，手柄总长度为180mm，整体装配完成后的总长度为250mm，作为桌面摆件时占用的陈列空间不超过0.03㎡，常规尺寸的展示柜层板均可容纳；作为手持道具使用时，手柄的握持段直径为28mm，符合成年人手部的握持尺寸范围，手掌大小在18-22cm的使用者均可稳定握持。在铸造工艺适配性上，锤头的外表面拔模斜度统一设置为1.5度，所有内部加强筋的厚度均为外壁厚度的0.8倍，避免铸造过程中出现缩孔、缩松缺陷，锤头与手柄连接的安装孔位公差带设置为H7，可保证与手柄内芯的装配精度，无需后期二次修配。表面处理方面，锤头部分可采用喷砂后镀铬的工艺实现金属亮面质感，手柄的包覆层可采用软胶注塑或者皮革缠绕的方式实现防滑纹理，挂带部分可采用真皮或者PU材质做缝线处理，不同材质的搭配可进一步提升整体的质感层次。

　　在结构强度校核上，针对手持挥舞的工况做了动载荷模拟，当挥舞角速度达到3rad/s时，手柄与锤头连接处的最大应力为12MPa，远低于常用ABS或者铝合金材料的屈服强度，正常使用过程中不会出现结构失效问题；针对桌面陈列的静载荷工况，整体重心位于锤头与手柄连接点前方20mm位置，放置在平面上时不会出现倾倒问题，无需额外配置支撑底座。针对不同的使用场景，该结构还预留了模块化改装空间：锤头的中空腔体可加装发光组件，在标识嵌槽位置安装导光板，即可实现发光效果，适配漫展等暗光场景的展示需求；手柄尾部的挂接孔可更换为快拆结构，方便搭配不同长度的延长杆，适配不同身高使用者的握持需求。
