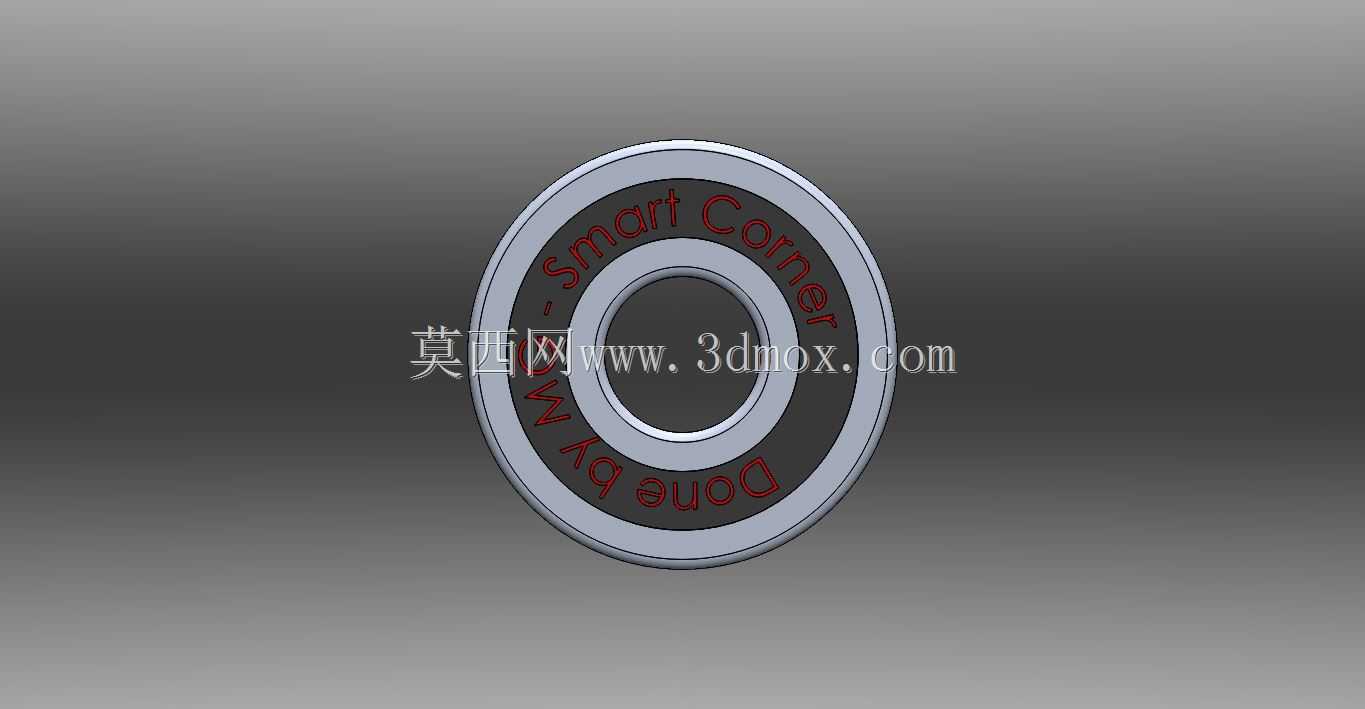

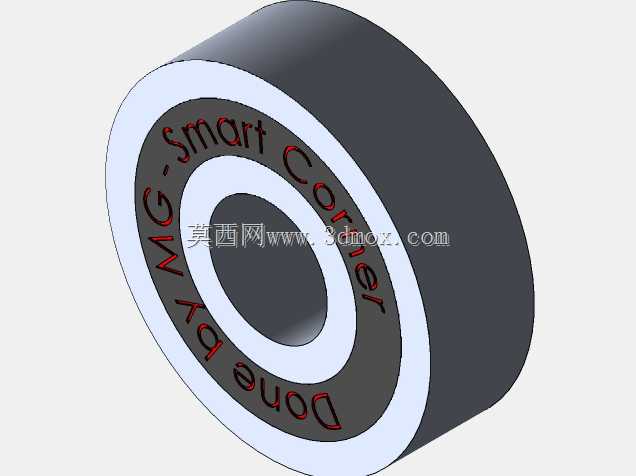

微型双面密封深沟球滚动轴承结构

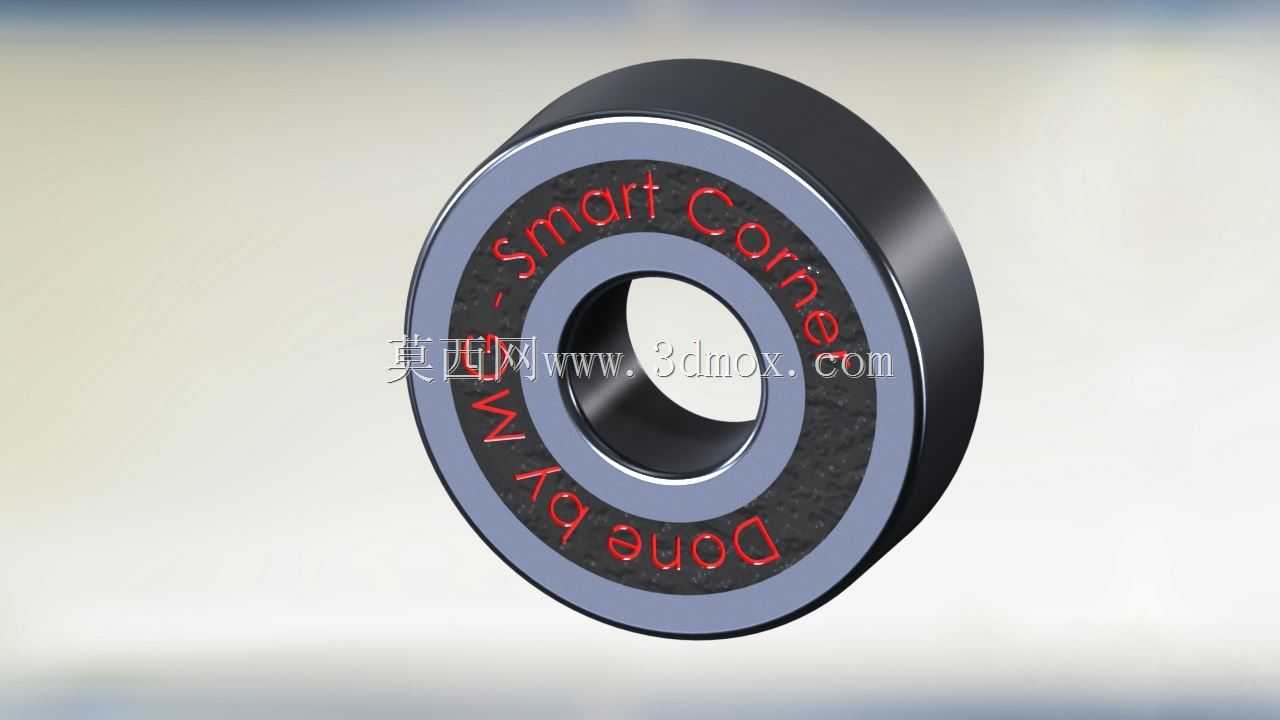

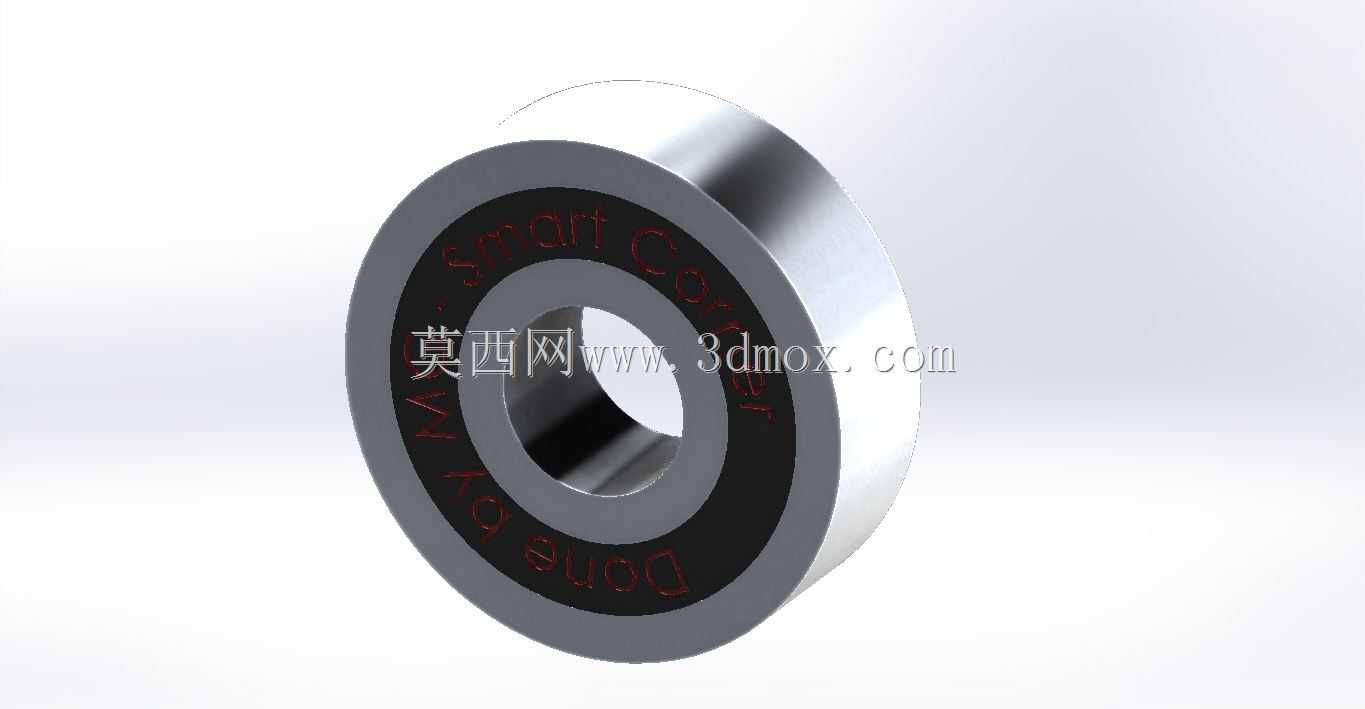

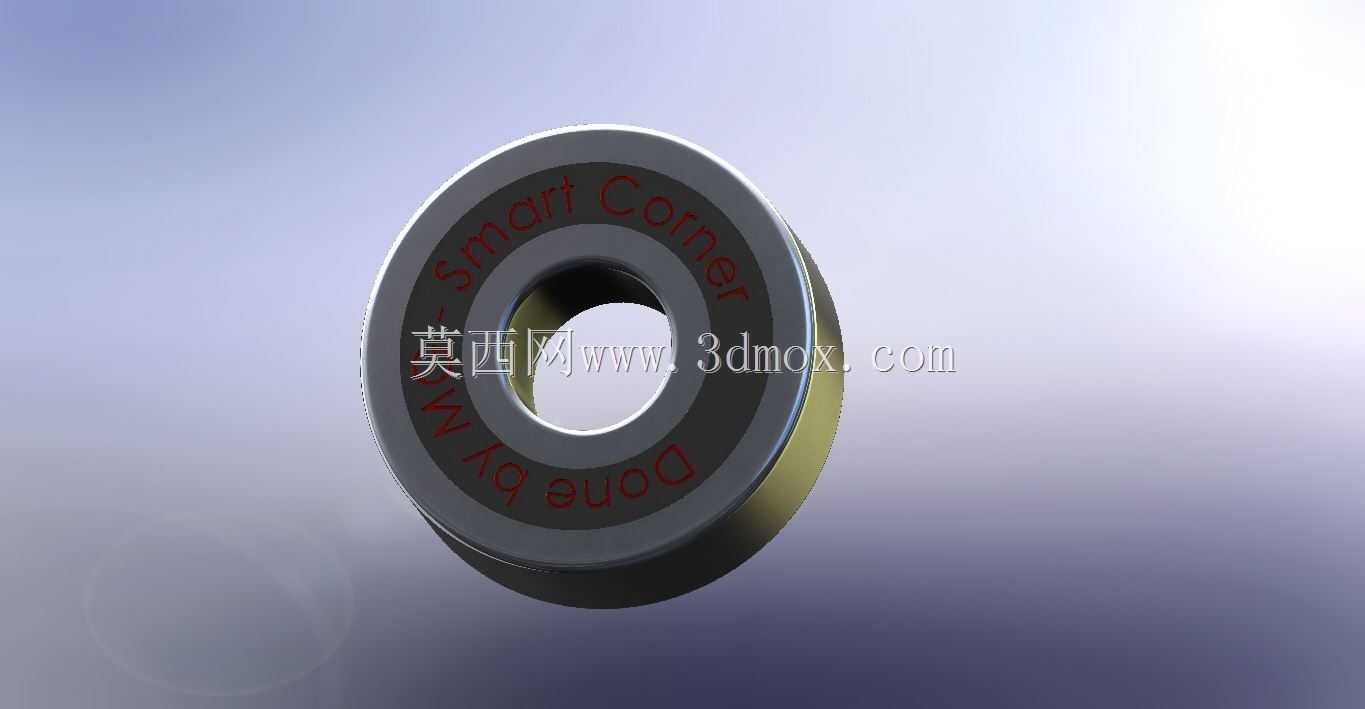

这类微型带双侧密封的深沟球轴承，在小型传动结构里的应用场景非常广泛，从手持电动工具的输出端支撑，到小型输送线的从动辊筒、精密仪器的旋转轴系，甚至民用消费类电子产品的转动结构里，都能见到同规格产品的身影。它的核心功能是为旋转轴提供径向支撑，同时可承受一定数值的双向轴向载荷，双侧接触式密封结构的设计，能够阻挡外界粉尘、水汽进入轴承内部滚道，同时避免轴承内部填充的润滑脂向外泄漏，大幅降低日常维护的频次，尤其适合不便频繁拆解加注润滑脂的紧凑安装场景。

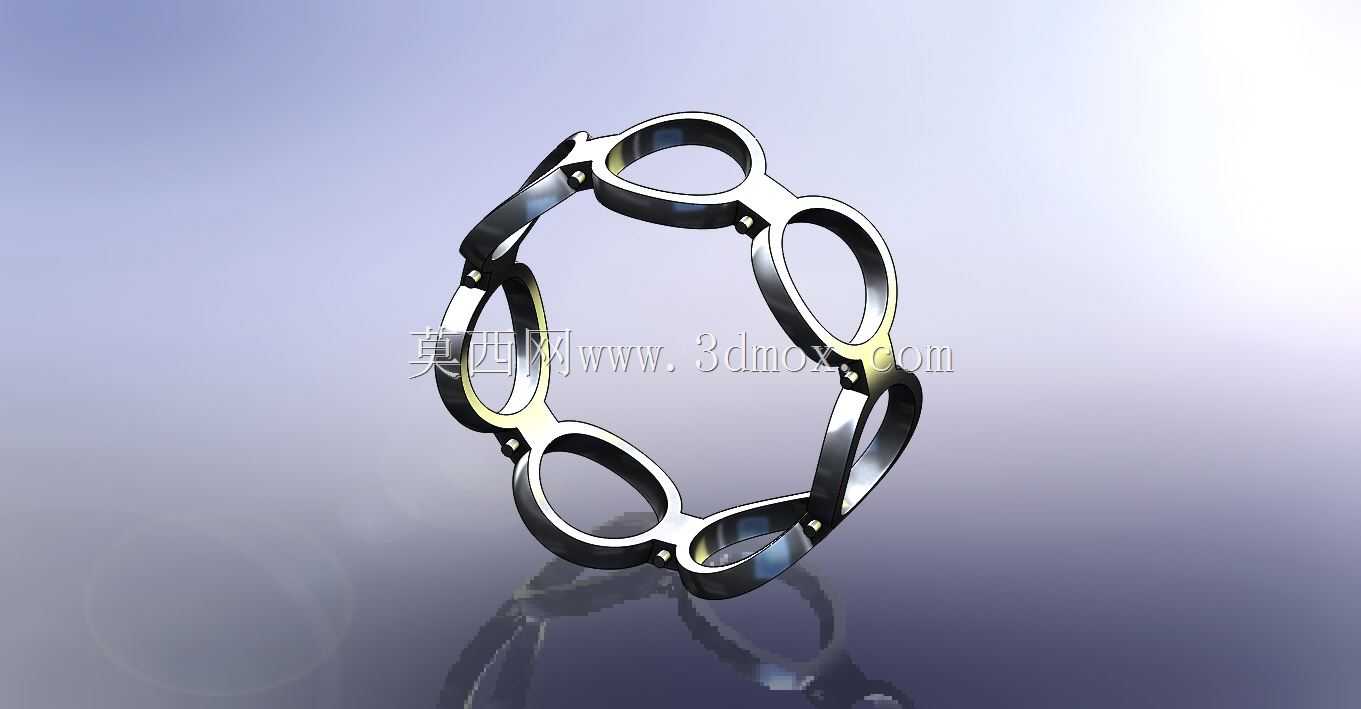

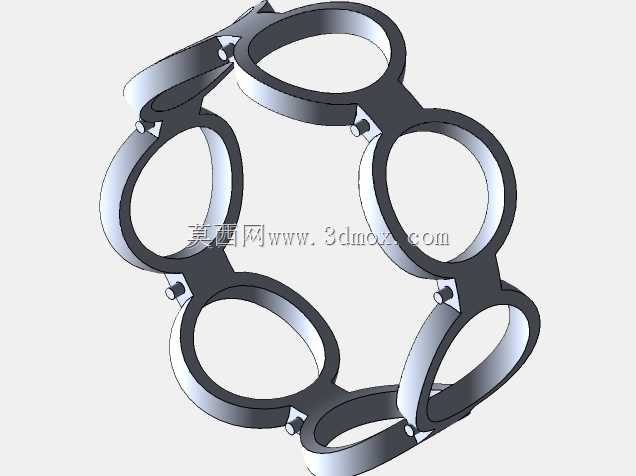

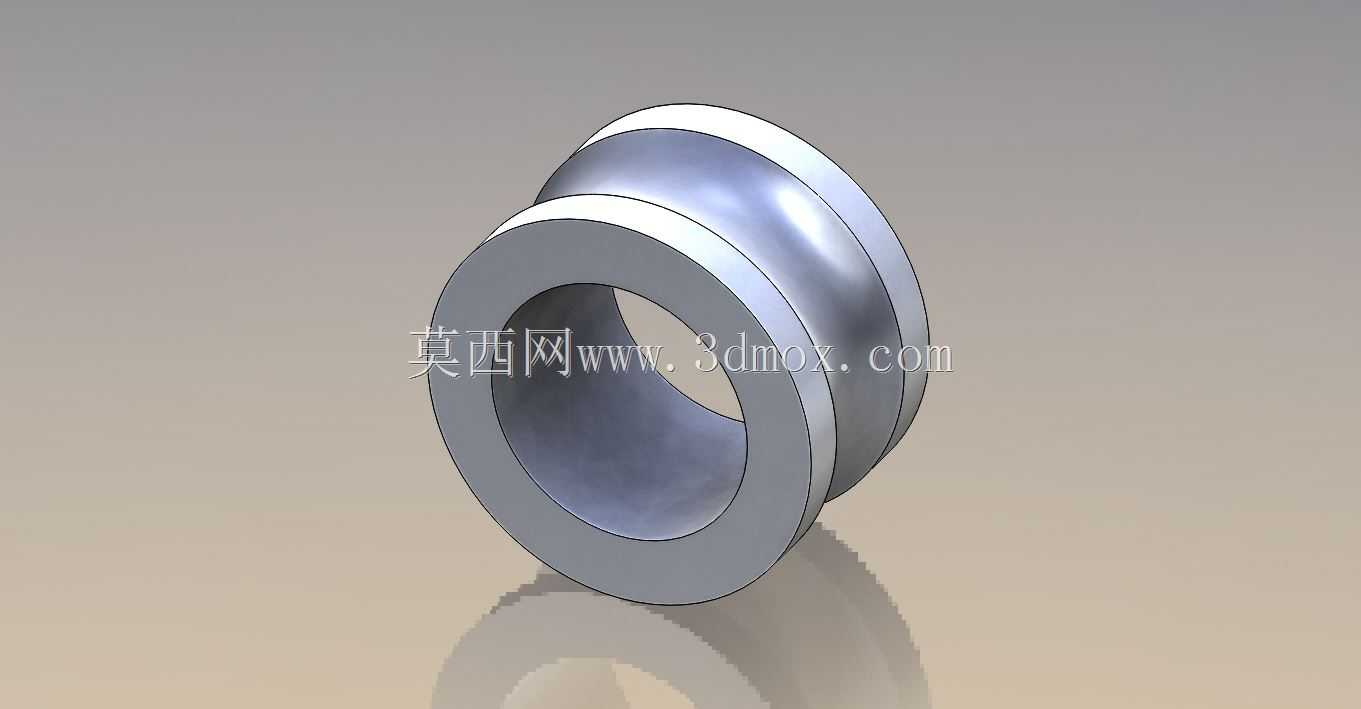

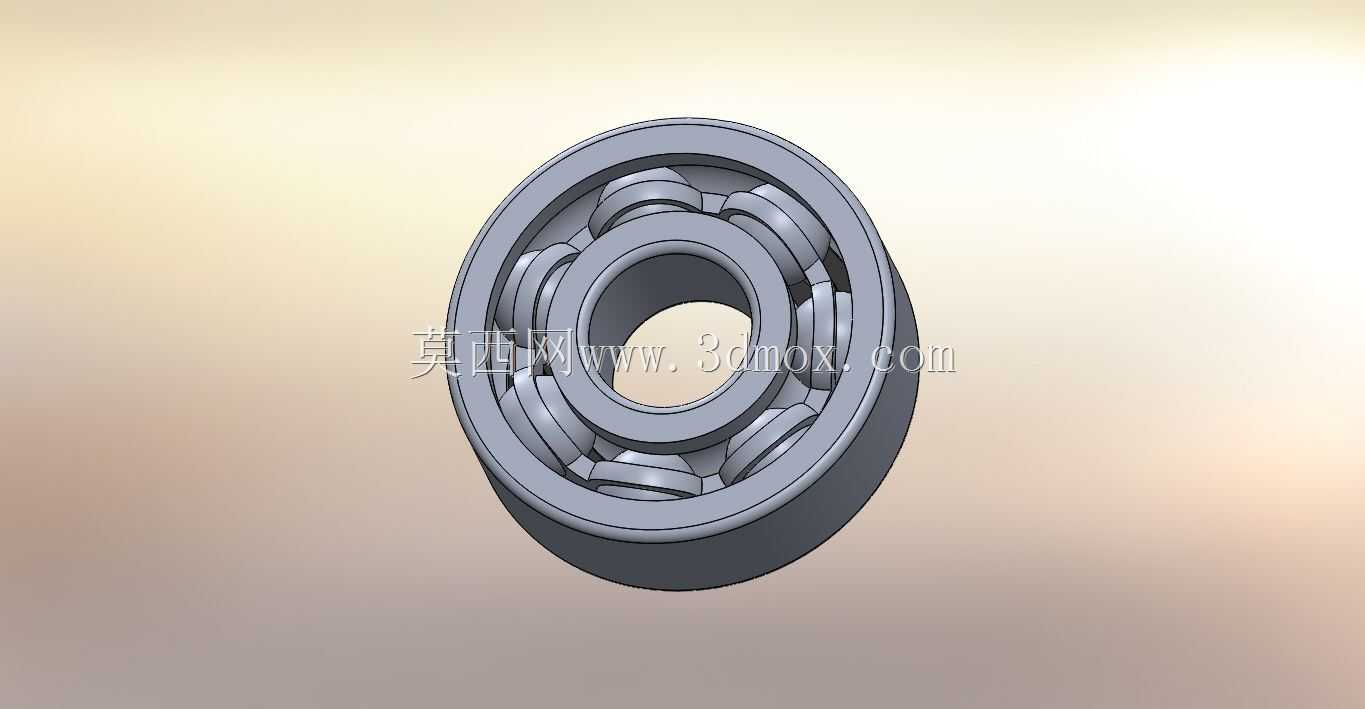

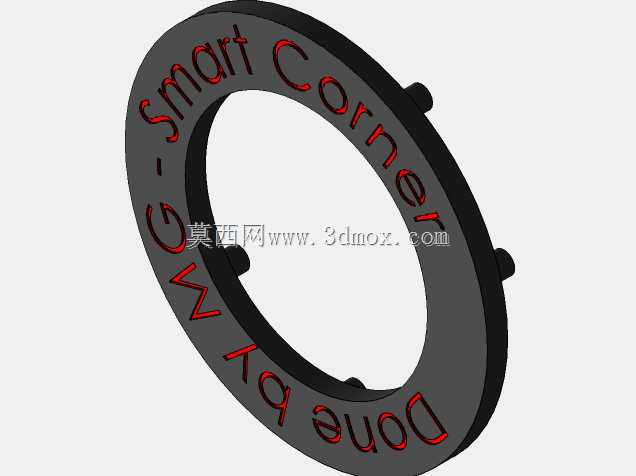

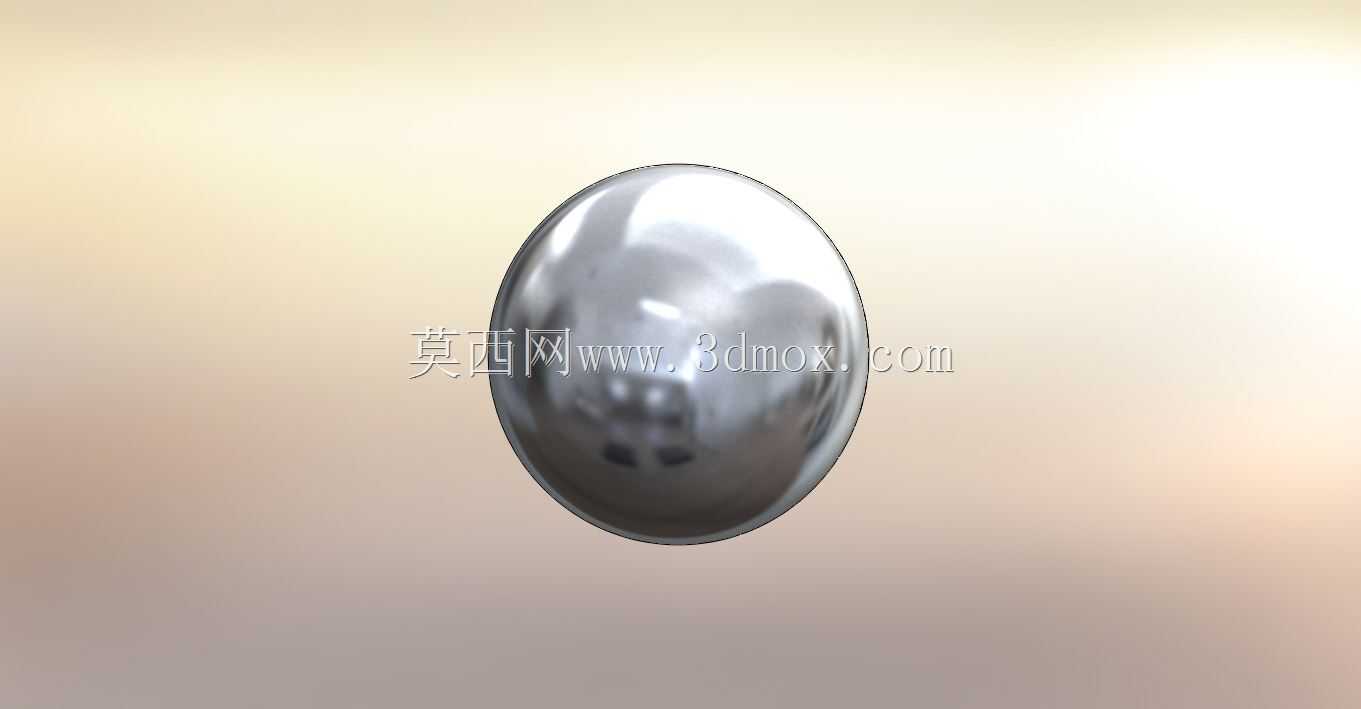

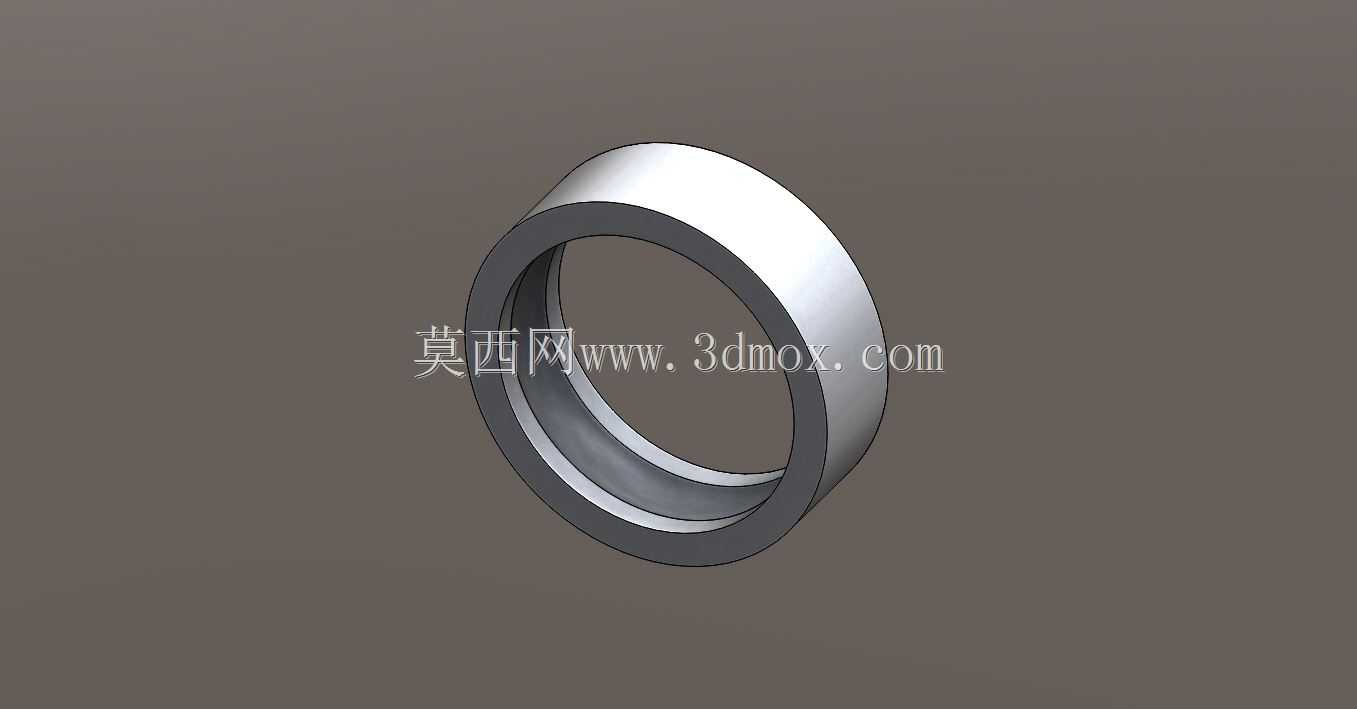

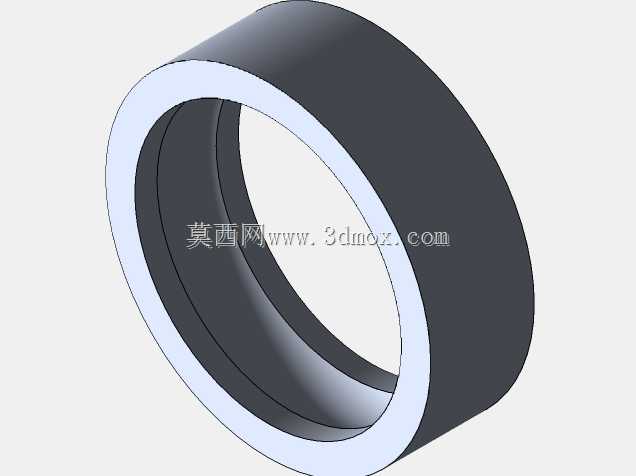

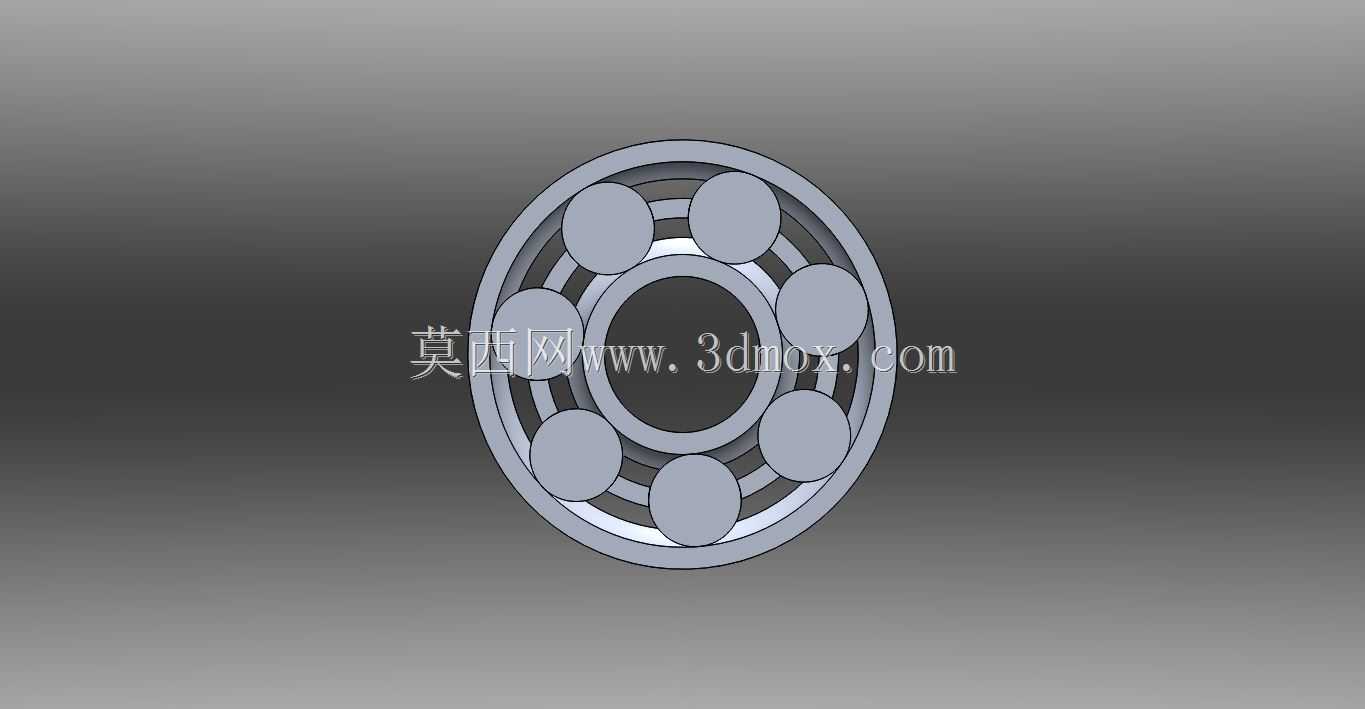

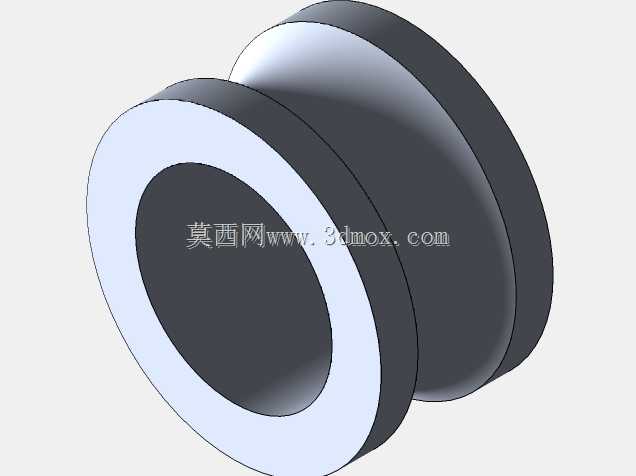

从设计思路来看，这类微型轴承的滚道曲率是经过反复校核的，内圈与外圈的沟道曲率半径略大于钢球直径，既保证钢球在滚道内滚动时的接触应力处于合理区间，避免长期运转出现早期点蚀失效，又能控制钢球运转时的自旋滑动比例，降低运转过程中的摩擦温升。保持架采用浪形冲压结构，兜孔间隙经过精确计算，既可以将每粒钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与磨损，又不会对钢球的正常滚动形成卡滞，适配每分钟数千转的常规运转工况。双侧的密封件通常采用丁腈橡胶材质，内嵌钢制骨架保证密封唇的形状刚度，密封唇与内圈的密封槽形成轻接触配合，相比非接触式密封，它的防尘防水能力提升一个等级，相比重度接触密封，它的摩擦扭矩更小，不会带来额外的功率损耗，也不会因为密封件过度摩擦导致早期老化失效。

在安装边界与尺寸配合上，这类微型轴承的内圈与轴的配合通常选用过渡配合，过盈量控制在几微米到十几微米区间，避免过盈量过大导致内圈胀大、径向游隙消失引发的卡滞，也避免间隙过大导致内圈与轴之间出现相对滑动、磨损轴颈。外圈与安装座孔的配合可根据载荷特性选择，当轴承承受旋转外圈载荷时选用稍紧的过渡配合，承受固定外圈载荷时可选用小间隙配合，方便安装拆卸。安装过程中需要注意，压装时的作用力必须直接作用在被压装的套圈端面，严禁通过滚动体传递压装力，否则会在钢球与滚道接触表面造成压痕，直接导致轴承运转噪音增大、精度下降，甚至提前失效。轴承的轴向定位通常采用轴用挡圈或者孔用挡圈，也可在紧凑结构里采用端盖压紧的方式，定位时需要控制轴向预紧力的大小，微型轴承的轴向预紧不宜过大，否则会大幅增大摩擦扭矩，缩短轴承的实际使用寿命。

在实际选型应用中，需要根据实际工况的载荷大小、转速范围、环境洁净度来确认是否选用该类带密封的型号，若应用在洁净度较高、有集中润滑系统的设备内部，也可选用开式版本降低成本，若应用在户外、多粉尘或者存在液体飞溅的场景，双侧密封结构是更稳妥的选择。日常运维中，这类带密封的轴承属于预填润滑脂的免维护类型，正常工况下不需要额外补充润滑脂，若出现运转噪音增大、温升异常的情况，需要及时检查是否存在密封件破损、润滑脂流失或者滚道磨损的问题，避免故障扩大影响整套轴系的运转精度。建模过程中需要重点还原滚道的曲率参数、钢球的排布位置、密封件的截面形状以及保持架的兜孔结构，这些细节直接影响后续做装配干涉检查、运动仿真时的结果准确性，若只是做外观渲染可适当简化内部细节，但用于工程校核的模型必须严格按照实际尺寸参数构建，保证各个配合面的尺寸公差与实际产品一致。
