树莓派4代嵌入式开发板防护外壳结构

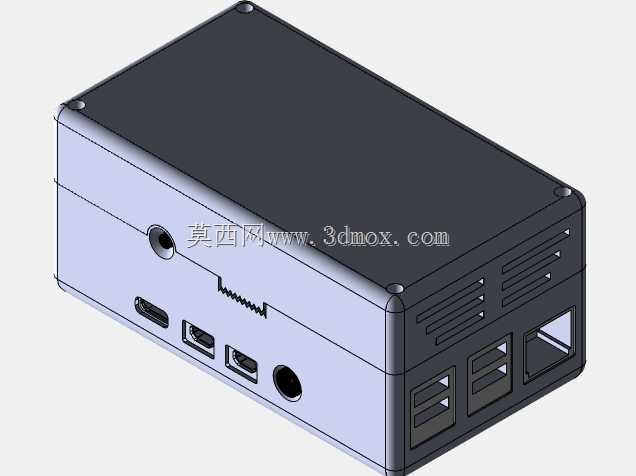

　　这款嵌入式开发板防护壳体，主要面向单板计算机的桌面部署、嵌入式项目集成场景使用，日常在工业控制终端搭建、小型物联网网关制作、个人创客项目开发、教学实验平台搭建的场景中，都能见到这类壳体的应用，它的核心作用是给裸露的印刷电路板提供物理防护，避免电路板在使用过程中被金属碎屑、灰尘、液体泼溅损伤，同时也能避免电路板上的裸露引脚意外短路，规整设备的整体外观，方便在各类项目中做固定安装。从结构设计来看，壳体采用上下扣合的分体式结构，四个角位设置了内藏式的螺丝固定柱，上下壳体对位后通过角位的紧固件完成锁紧，既保证了壳体拼接后的结构强度，也不会让固定螺丝外露破坏整体外观。

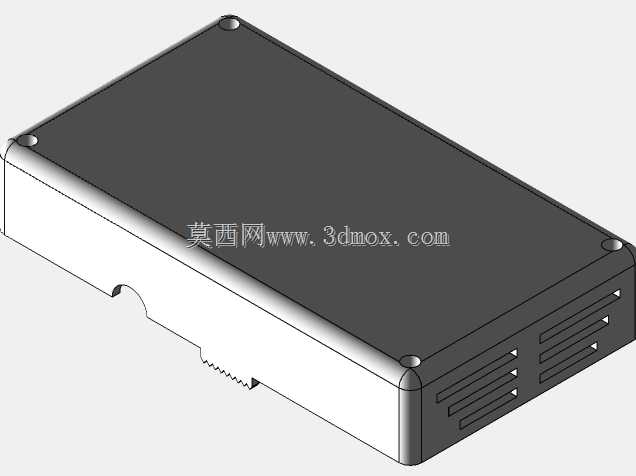

　　壳体的侧壁针对树莓派4代板载的所有接口做了精准的对位开孔，包含电源输入接口、高清视频输出接口、USB数据接口、以太网接口、音频接口的对应避让位，每个开孔的尺寸都和对应接口的外轮廓做了匹配公差控制，安装后不会出现接口被壳体遮挡、插头无法完全插入的问题，同时开孔边缘和接口外壳之间的缝隙控制在合理范围，既不会因为间隙过大进灰，也不会因为公差过小导致装配时出现干涉。在散热设计上，壳体对应板载主控芯片、内存芯片的上盖位置没有做全封闭处理，而是预留了多组平行的通风栅格，这些栅格的开槽方向顺着设备平放时的空气自然流动方向设置，能够在不额外增加散热风扇的情况下，让芯片工作产生的热量通过栅格自然散出，避免封闭壳体内热量堆积导致芯片降频。

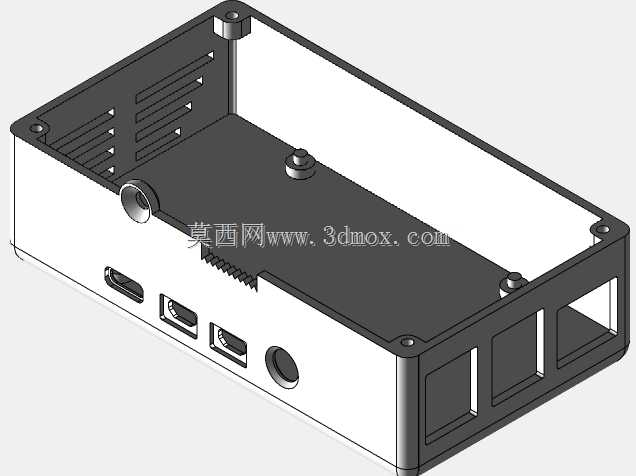

　　壳体的内部设置了对应电路板安装孔位的支撑柱，支撑柱的高度经过精确计算，安装电路板后，板载元件的最高处和壳体内壁之间会留出足够的安全间隙，避免较高的电容、接口元件顶到壳体上盖，同时支撑柱顶端做了限位台阶，电路板放置后不会出现横向滑移，不需要额外打胶就能完成电路板的定位。从安装边界来看，壳体的整体外形尺寸完全贴合树莓派4代开发板的外轮廓，没有做多余的外扩结构，整体体积紧凑，既可以直接平放在桌面使用，也可以通过壳体底部预留的固定孔位，安装到设备机柜内部、小型项目外壳的预留安装位上，固定孔位的间距符合通用的小型嵌入式设备安装孔距标准，能够适配多数常规的安装场景。

　　壳体的侧壁厚度做了均匀化处理，既保证了壳体整体的结构强度，日常拿取、轻微磕碰不会出现壳体变形开裂的问题，也不会因为壁厚过大导致整体重量增加、占用多余空间。在细节处理上，所有开孔的边缘都做了微小的倒角处理，不会出现锋利的毛边，在插拔线材、拆装壳体的时候不会划伤手部，上下壳体的拼接面做了错位止口设计，扣合后拼接缝隙均匀，不会出现上下壳体错位、缝隙大小不一的问题，同时止口结构也能提升壳体的防尘能力，减少灰尘从拼接缝隙进入壳体内部的概率。这类壳体在实际使用中，除了基础的防护作用，也能让零散的开发板变成规整的独立设备，方便在多设备堆叠的场景中整理布线，避免多块电路板堆叠时出现引脚接触短路的问题，对于需要长期连续运行的嵌入式项目来说，合适的防护壳体能够大幅提升设备运行的稳定性，减少环境因素带来的硬件故障。
