常规动力攻击型潜艇外观结构三维数模

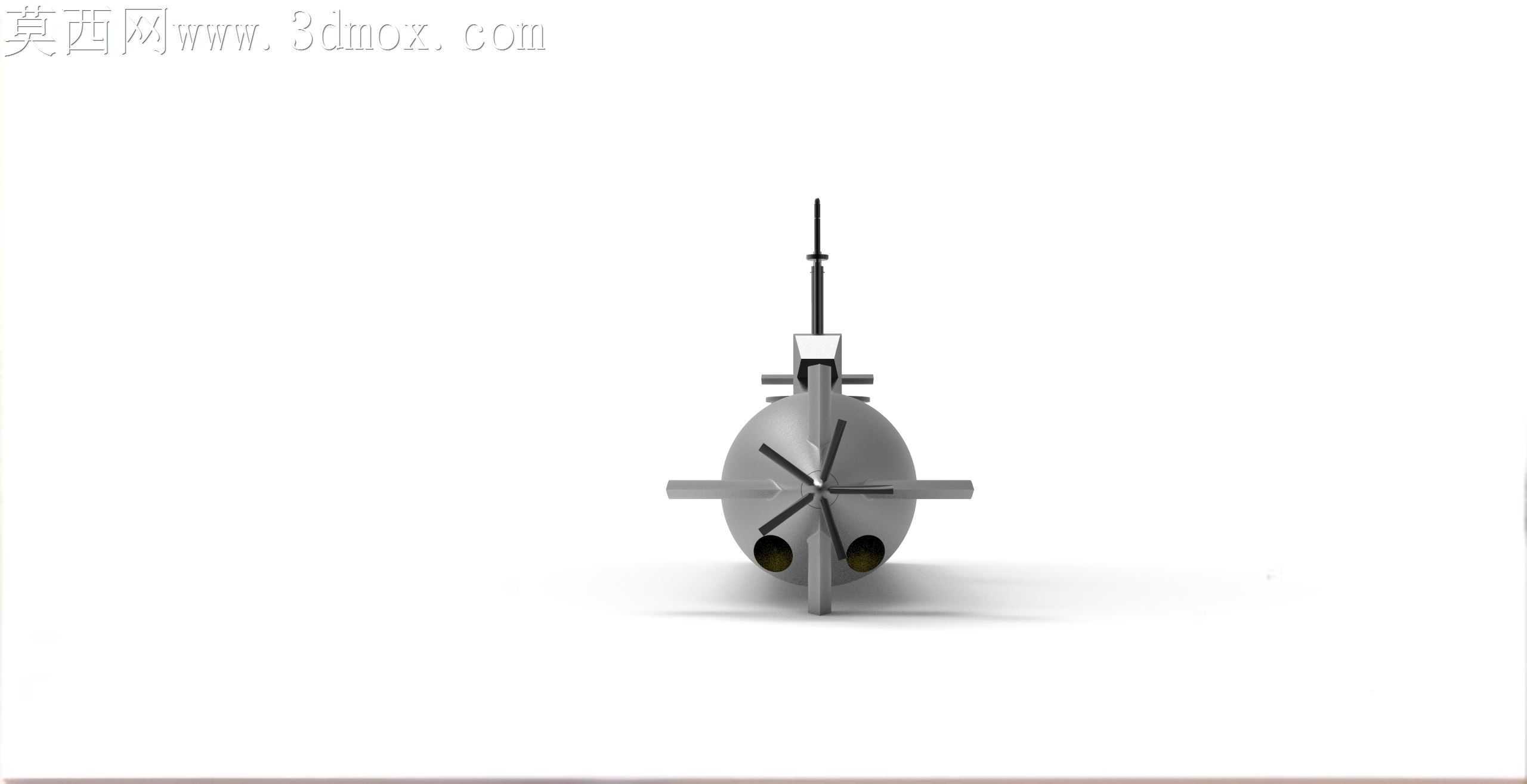

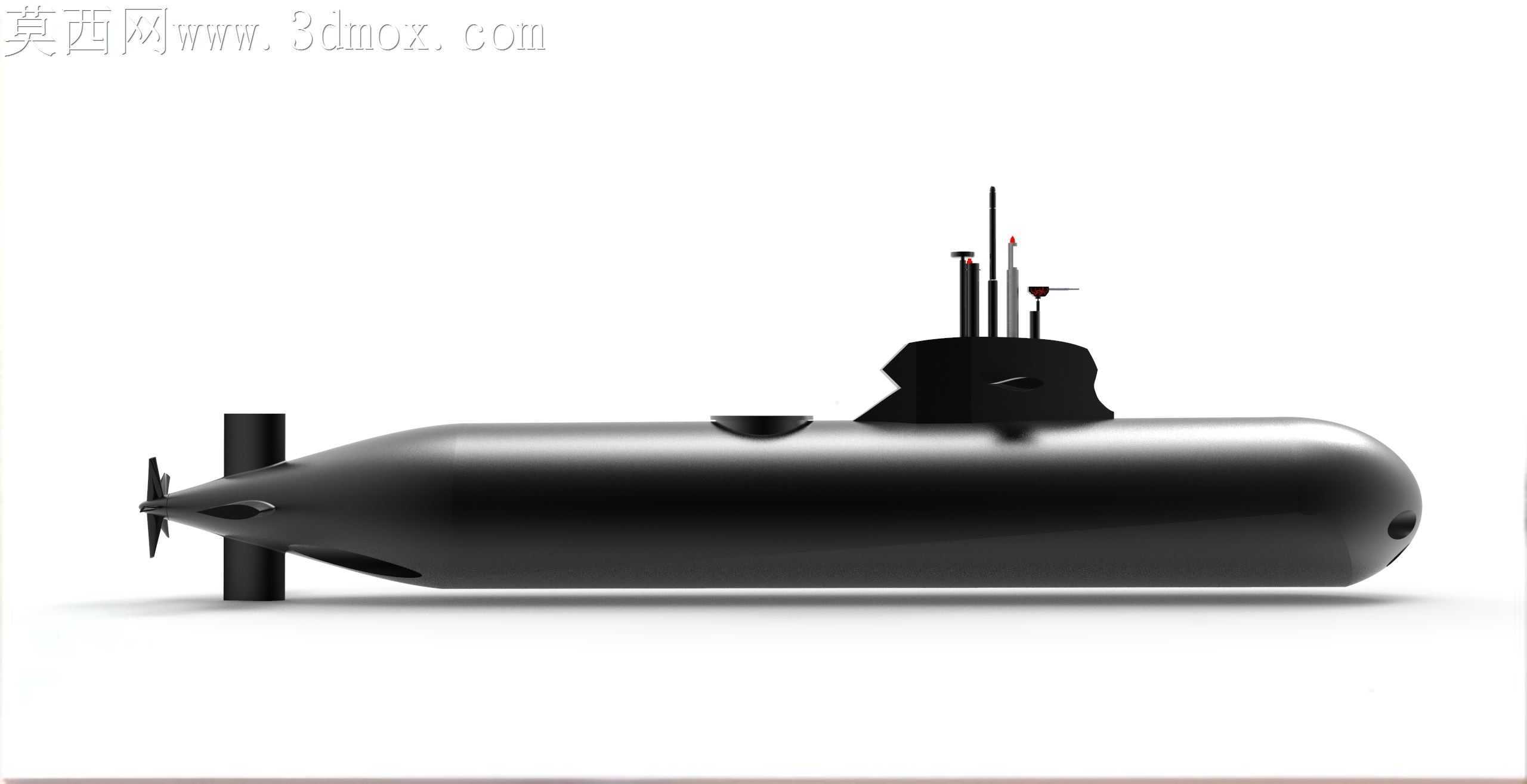

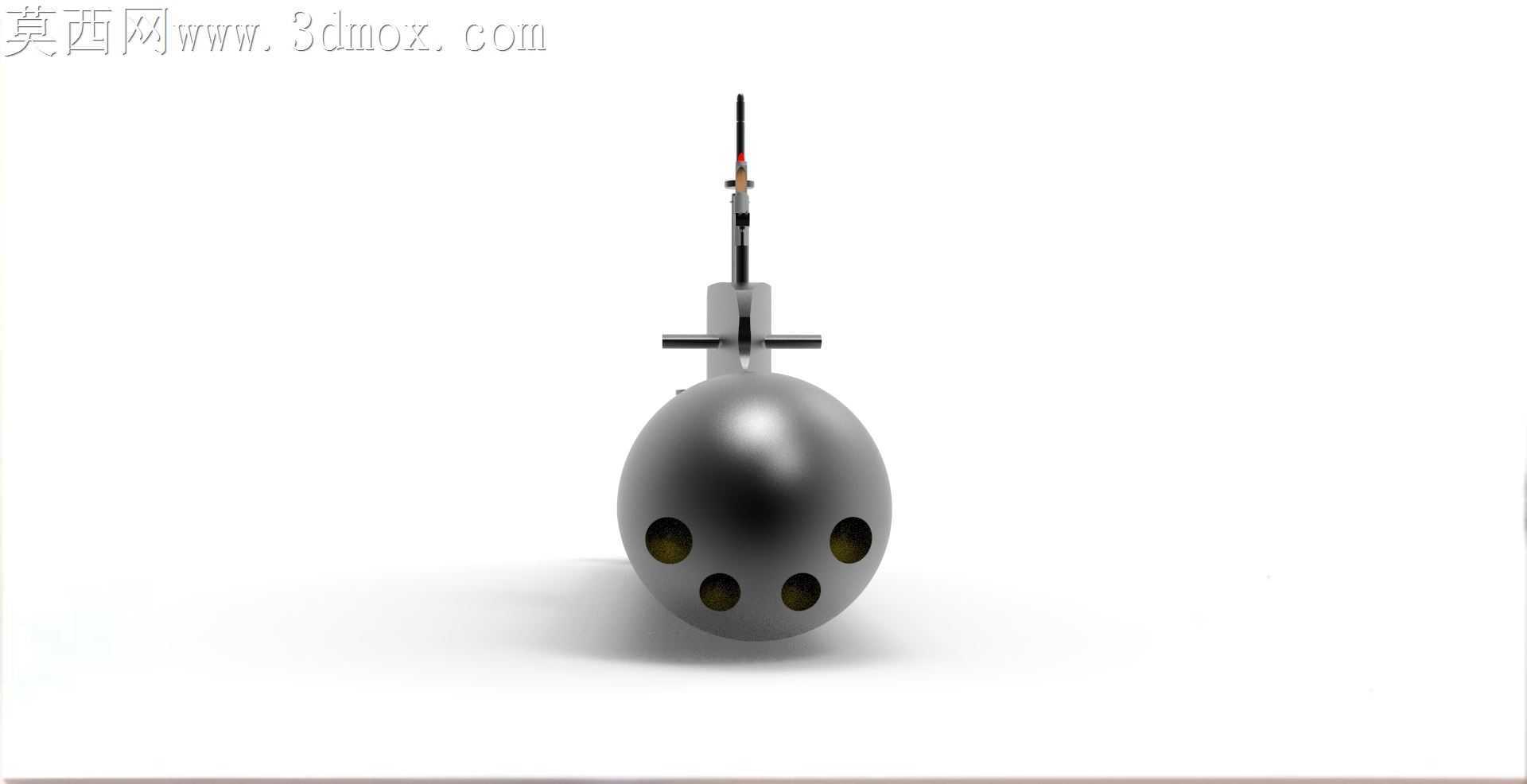

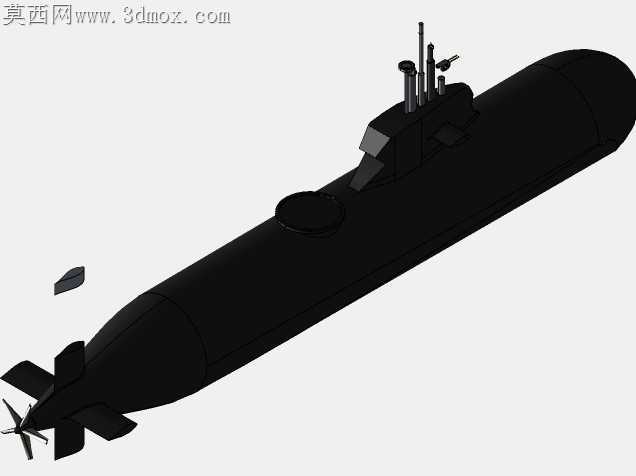

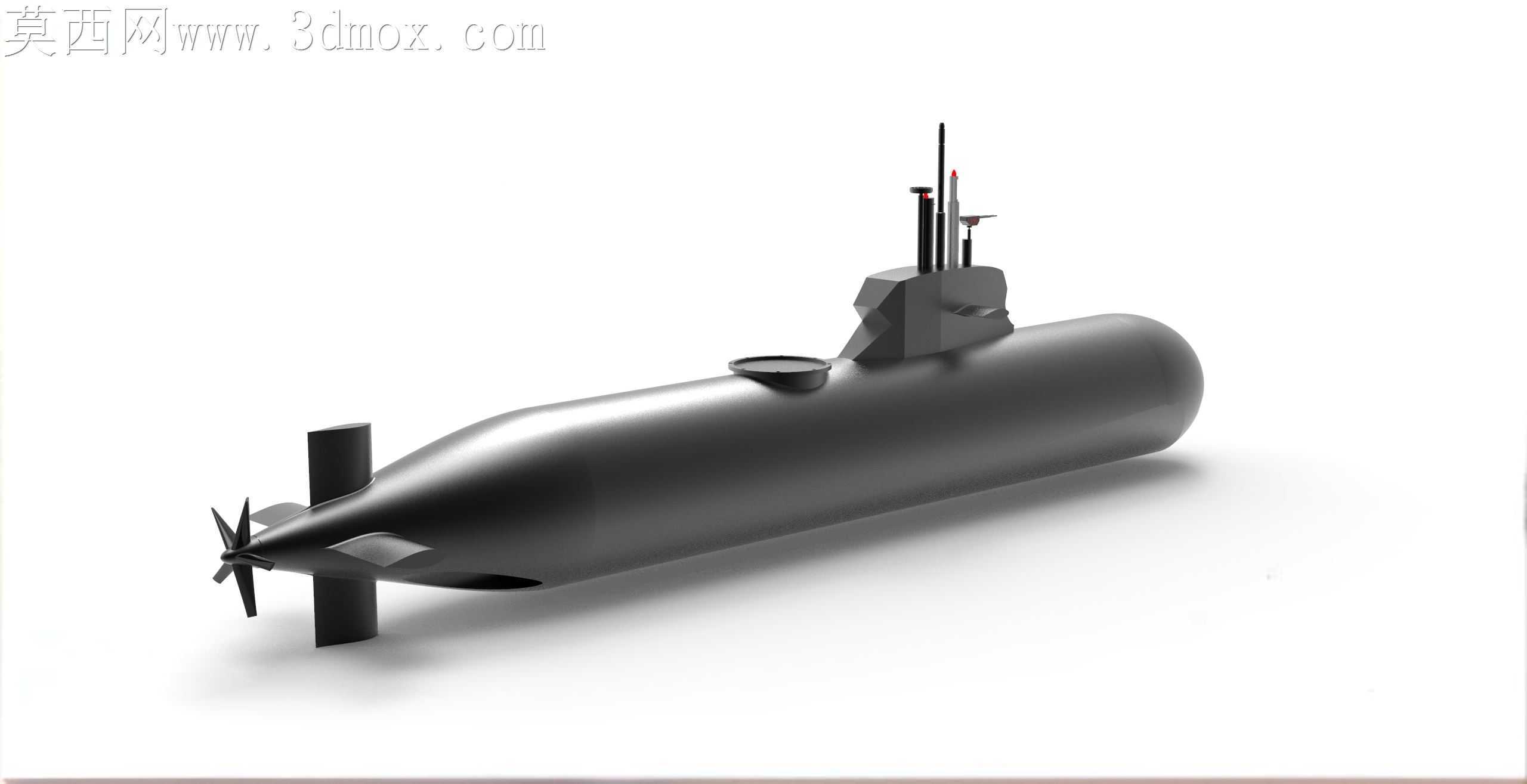

常规线型潜艇的艇体加工一直存在曲面连续性难把控的痛点，尤其是艇艏到中段的过渡区域，若曲面曲率突变，不仅会增大水下航行的摩擦阻力，还会在高速航行时诱发局部紊流，抬升航行噪音水平。这款数模在曲面处理上做了针对性的曲率匹配，艇身主体采用回转体基础构型，从艏部圆弧段到中段圆柱段的过渡区域，做了G2连续的曲率顺滑处理，没有出现硬棱或曲率跳变的区域，能直接为后续的流体仿真提供无几何缺陷的数模基础，避免因曲面瑕疵导致仿真结果出现不必要的误差。指挥台围壳和艇身的衔接位置，没有采用生硬的直角拼接，而是做了带圆弧填角的过渡处理，这个细节对应实际加工中的围壳与耐压壳的焊接装配需求，直角衔接不仅会造成焊接应力集中，还会在航行时产生马蹄涡，增大流噪，数模里的填角弧度匹配实际板材弯折的最小曲率半径，不需要后续再做结构修正就能直接对接加工工艺。尾部的十字型尾舵和螺旋桨的安装位做了同轴度公差预留，尾舵的安装基准面和螺旋桨的主轴轴线垂直度控制在合理范围内，对应实际装配中舵效一致性的要求，若同轴度偏差过大，航行时会出现偏航力矩，需要额外调整舵面补偿，徒增操控系统的调校难度。螺旋桨的七叶大侧斜构型，每个叶片的曲面都做了等厚偏移处理，对应实际铸造加工中的壁厚均匀性要求，避免出现局部过薄无法铸造成型、局部过厚增加无用重量的问题，叶片前缘的圆角处理也匹配实际加工的打磨余量，不会出现锐边导致的铸造缺陷。艇身表面的出入舱口、围壳上的升降桅杆安装位，都做了凸台结构的加强处理，对应实际耐压壳体的开孔补强需求，水下承压状态下，壳体开孔位置是应力集中的高发区域，数模里的凸台厚度和过渡弧度，能直接为有限元强度分析提供准确的几何参考，不需要额外重构补强结构。围壳上的潜望镜、通信桅杆、通气管的排布，都预留了足够的升降行程空间，没有出现结构干涉的问题，对应实际装配中桅杆升降机构的安装空间需求，避免后续装配时出现部件碰撞需要返工修改结构的问题。
