高倍变径光学狙击瞄准镜结构设计

这款光学瞄准镜的结构设计，核心围绕野外远距离观测、精准射击场景的实际使用需求展开，在结构排布上优先保障光路同轴精度，同时兼顾户外使用时的抗冲击、防磕碰性能。从实际使用场景来看，这类瞄准镜多搭配中远距离射击枪械使用，既可以用于狩猎场景下对移动目标的快速追踪瞄准，也可用于竞技射击赛事中对固定靶位的精准校准，部分同结构的高倍率瞄准镜也会被改装用于远距离观鸟、地质勘测等民用观测场景，对镜身的密封性能、调节机构的重复定位精度都有较高要求。

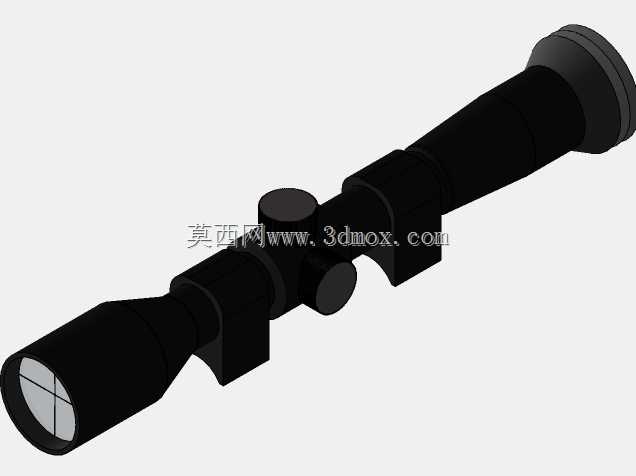

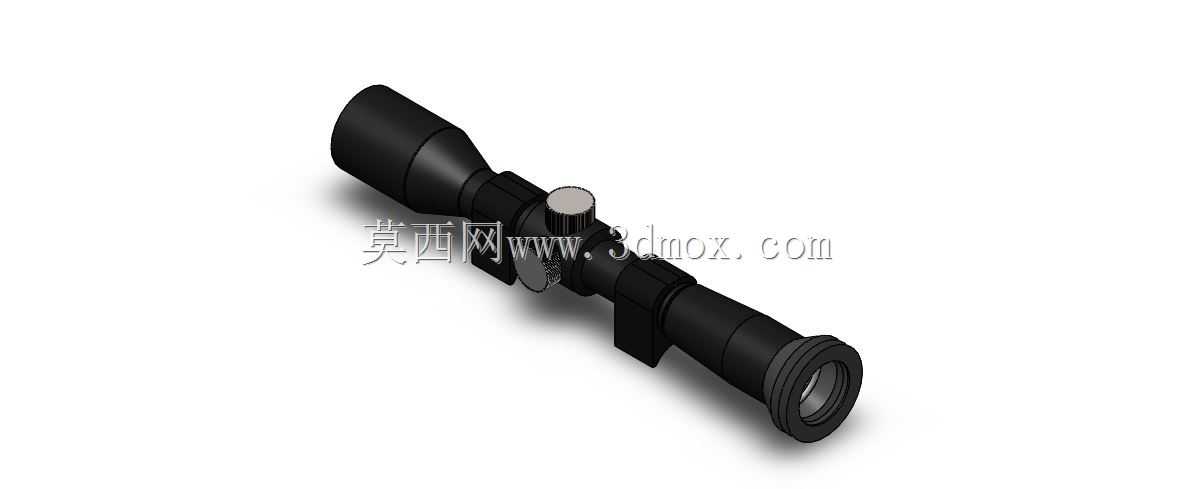

设计过程中首先确定的是光路的同轴基准，整个镜身采用分段式同轴筒体结构，从前端大口径物镜到后端目镜，所有镜片安装位的同轴度公差控制在0.02mm以内，避免光路偏移导致的视差问题。物镜端采用大口径收光设计，通光孔径达到42mm，能够在弱光环境下收集更多环境光线，保证低照度条件下的成像清晰度，物镜外侧设计有阶梯式遮光罩安装位，可根据使用环境加装不同长度的遮光筒，避免侧方强光直射镜片产生眩光影响瞄准。镜身中部的调节旋钮采用高低、风偏分置设计，高低调节旋钮位于镜身上方，负责弹道高低补偿，风偏调节旋钮位于镜身侧方，负责横向风偏修正，旋钮每转动一格对应100米距离上1cm的弹着点偏移量，旋钮内部设计有棘爪定位结构，调节时会产生清晰的段落反馈，戴手套操作也能准确感知调节档位，避免调节过量。旋钮外侧设计有防护盖，非调节状态下可盖住旋钮，防止野外行进过程中误碰导致校准参数偏移。

镜身的安装结构采用标准皮卡汀尼导轨适配底座，底座与镜身采用一体化加工成型，避免分体式安装带来的连接间隙，安装底座的宽度为21mm，可适配绝大多数通用战术导轨，安装时通过两个锁紧螺钉压紧导轨面，锁紧力矩控制在2.5N·m即可保证射击后不发生位移，同时不会因为力矩过大压伤导轨表面。镜身筒体的主体外径为30mm，在物镜和目镜位置做了变径加厚处理，加厚位置的壁厚达到3mm，能够承受12号霰弹发射时的冲击力，不会因为后坐震动导致镜片移位或者镜身变形。目镜端采用旋升式眼罩设计，可根据使用者是否佩戴眼镜调整眼罩伸出长度，佩戴眼镜时将眼罩旋至最低位置，裸眼使用时将眼罩旋出，能够保证出瞳距离稳定在75mm左右，避免后坐时目镜磕碰使用者眼眶。

内部的变倍结构采用滑动式镜组设计，变倍环位于镜身中部靠前位置，转动变倍环可带动内部变倍镜组沿轴向平滑移动，实现3倍到9倍的连续倍率调节，变倍过程中瞄准分划板始终位于成像焦平面位置，不会因为倍率变化导致分划偏移，变倍环表面设计有细密的滚花纹理，湿手或者戴手套操作时也能顺畅转动，不会打滑。整个镜身内部的镜片安装槽都设计有减震橡胶圈，橡胶圈的邵氏硬度为45度，既能固定镜片位置，又能吸收射击时产生的冲击震动，避免镜片受震碎裂或者光轴偏移。镜身的所有连接缝隙都设计有密封胶圈，整体防护等级达到IP67，可在暴雨环境下正常使用，短时间浸入水中也不会出现内部起雾、渗水的问题。

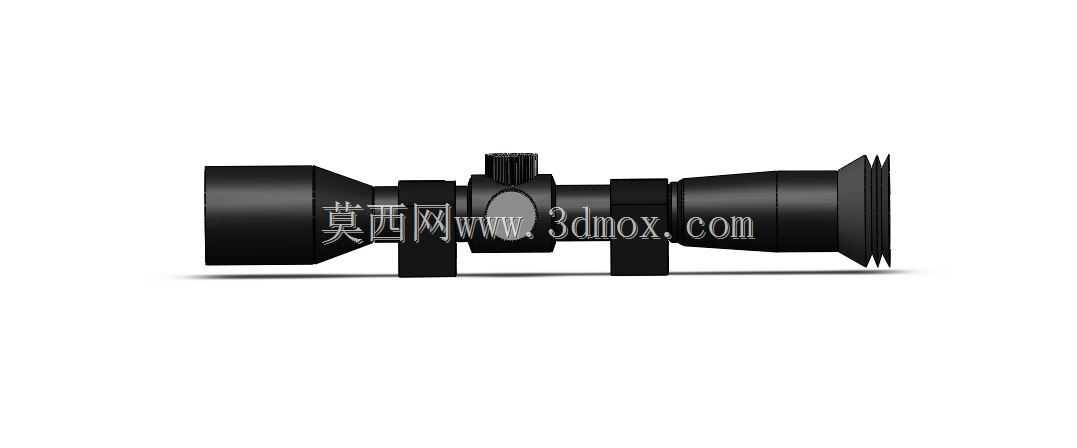

从安装边界尺寸来看，整个瞄准镜的总长度为320mm，物镜端最大直径为48mm，目镜端最大直径为40mm，安装后顶部距离导轨面的高度为38mm，搭配标准机械瞄具使用时不会遮挡原有机械瞄具的瞄准视线，可作为备用瞄准方案使用。设计时还考虑了不同使用者的视度差异，目镜端设计有视度调节环，可在-3到+3屈光度范围内调节，适配不同视力情况的使用者，不需要佩戴眼镜即可清晰看到分划板和目标成像。整个结构没有多余的外露凸起，所有棱角位置都做了R2以上的圆角处理，避免在携行过程中勾挂衣物或者装具，表面采用哑光黑色阳极氧化处理，不会产生反光暴露使用者位置，同时氧化层的硬度达到HV400，日常使用中不容易被砂石划伤表面。
