杆端关节连接铰结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:355774
  • 杆端关节连接铰结构三维设计
  • 杆端关节连接铰结构三维设计
  • 杆端关节连接铰结构三维设计
  • 杆端关节连接铰结构三维设计
  • 杆端关节连接铰结构三维设计
  • 杆端关节连接铰结构三维设计
  • 杆端关节连接铰结构三维设计

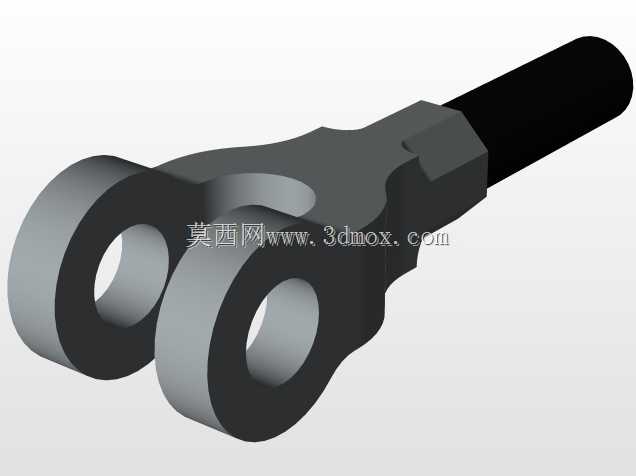

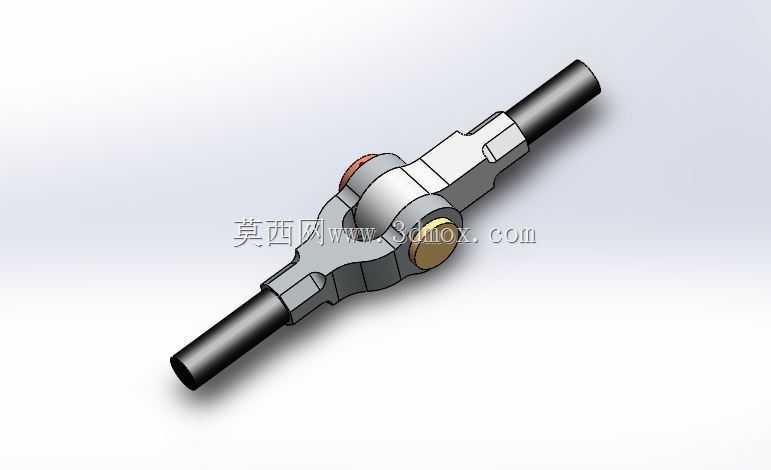

  这类杆端铰接结构常出现在需要小角度摆动、多自由度补偿的传动链路里,比如轻型工程机械的操纵连杆、自动化设备的气动推杆连接端、农用机械的调节拉杆部位,核心作用是补偿连接两端的装配同轴度误差,同时传递轴向的拉压载荷,避免连杆因为安装偏差出现卡滞、附加弯矩导致的杆体断裂问题。从结构设计逻辑来看,中间的铰接球头是核心承载部位,球头与外圈的配合间隙需要控制在合理范围,间隙过大会导致传动空程增大,机构动作精度下降,间隙过小则会出现摆动卡涩,在低温或者粉尘环境下容易出现动作失效。两侧的杆体采用等直径圆杆设计,端部没有设置额外的螺纹段,说明这个结构是焊接装配型的杆端关节,使用时需要将两侧杆体与对应连杆焊接固定,相比螺纹连接型的杆端关节,

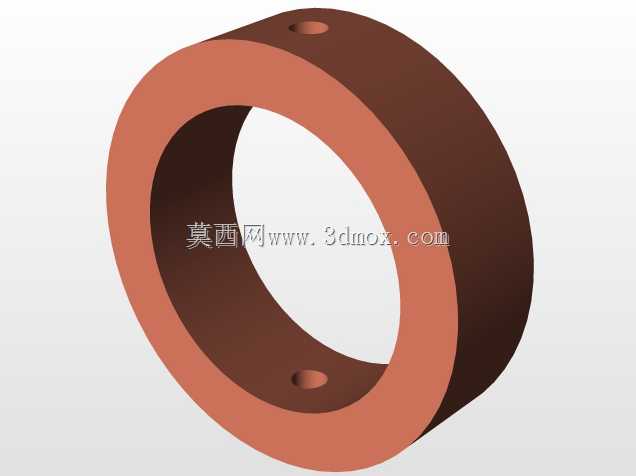

  这种焊接式的连接强度更高,能承受更大的冲击载荷,适合在重载、振动幅度较大的工况下使用,不需要考虑螺纹松脱的风险。设计时首先要确定中间球头的直径,这个参数直接决定了整个关节的额定载荷,球头直径越大,接触面积越大,单位面积的接触应力越小,承载能力越强,但同时整体的结构尺寸也会相应增大,需要匹配安装空间的边界要求。两侧杆体的直径需要和所连接的连杆直径保持一致,焊接时采用圆周角焊缝,焊缝高度不小于杆体壁厚的0.7倍,避免焊接部位成为整个传动链的强度薄弱点。中间的密封结构采用了两端的防尘圈设计,能够阻挡外界的粉尘、泥水进入球头摩擦副,延长铰接部位的使用寿命,在有润滑需求的工况下,可以在球头外圈预留注油孔,定期加注润滑脂降低摩擦阻力。

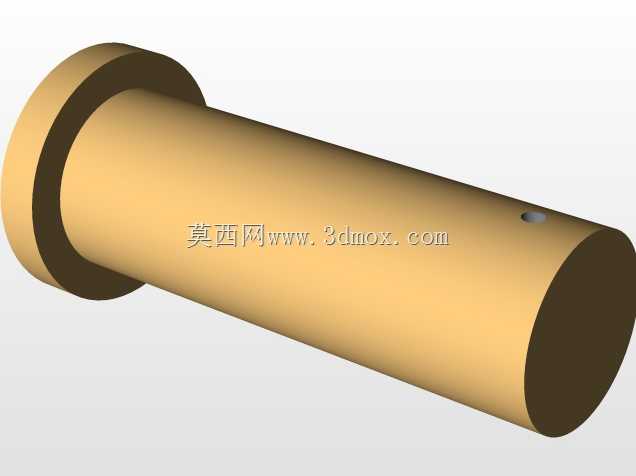

  安装边界方面,整个关节的总长度是核心安装尺寸,需要匹配连杆系统的总长度要求,中间铰接部位的最大外径决定了安装时需要预留的径向空间,避免摆动过程中与周边的结构件发生干涉。球头的最大摆动角度一般在15度到25度之间,设计选型时需要核算整个连杆机构的极限摆动角度,确保关节的摆角范围覆盖机构的极限工况,避免出现拉脱或者结构碰撞。这类铰接结构在建模时需要重点关注球头与外圈的配合面,采用球面配合的约束方式,模拟实际的摆动自由度,在做运动仿真时可以直观看到整个连杆系统的动作过程,检查是否存在运动干涉。杆体与中间主体的连接部位采用圆弧过渡,避免应力集中,在承受冲击载荷时,过渡部位不会因为应力突变出现断裂。相比传统的销钉铰接结构,

  这种球铰式的关节可以同时补偿径向和轴向的角度偏差,对于安装精度的要求更低,在现场装配时不需要反复调整连杆的同轴度,能够大幅降低装配的工作量,尤其是在长距离连杆传动系统中,多个铰接点的误差累积可以通过每个关节的自适应性进行补偿,保证整个传动系统动作顺畅。在实际使用过程中,这类关节的失效形式主要是球头的磨损,当磨损量达到一定程度后,配合间隙增大,传动过程中会出现冲击异响,严重时会导致球头从外圈中脱出,因此设计时球头和外圈的材料需要匹配合理的硬度差,一般球头采用淬火处理提高表面硬度,外圈采用韧性较好的材料,既保证耐磨性能,又能承受一定的冲击载荷。
