车用点火系统火花塞结构三维设计

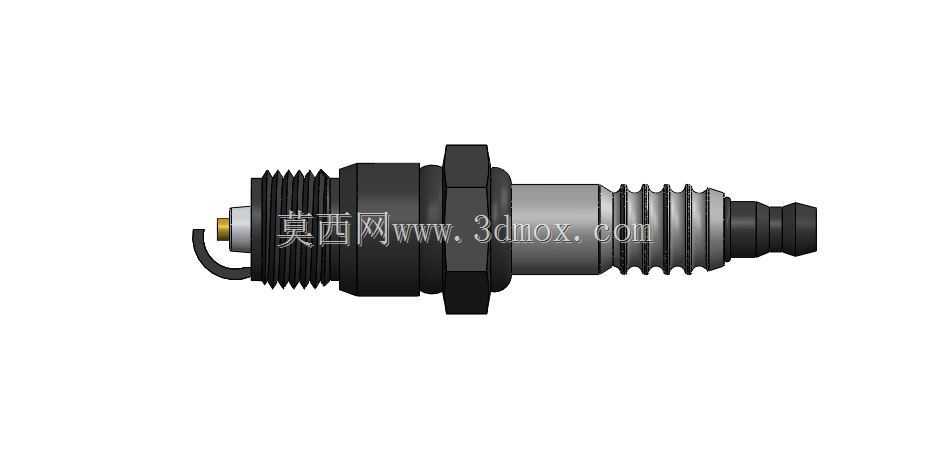

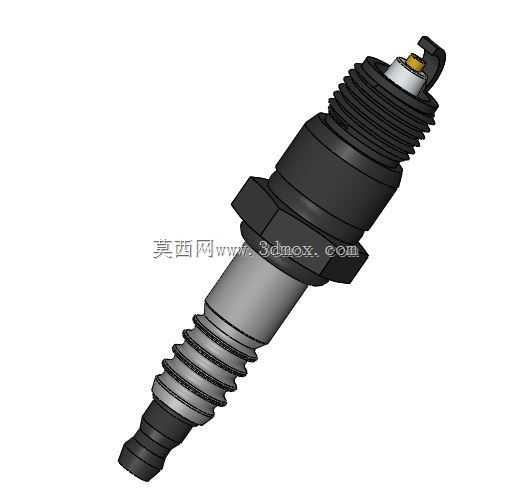

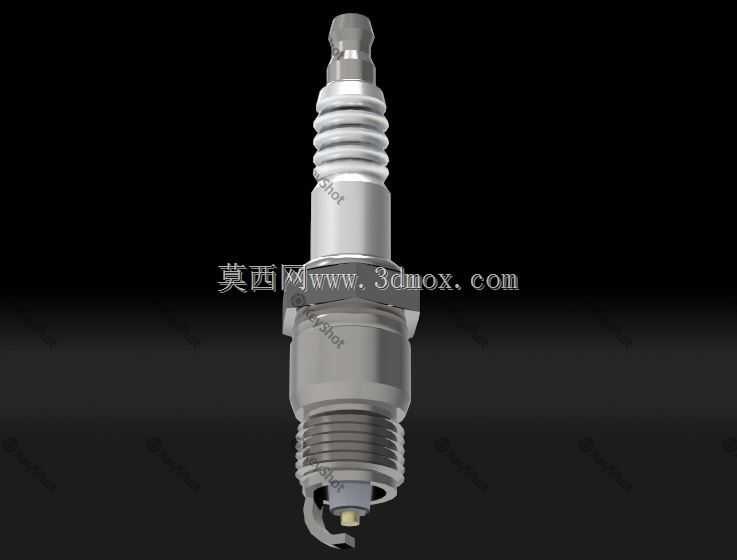

作为内燃机点火系统的核心执行部件，火花塞的结构合理性直接决定发动机的燃烧效率、怠速稳定性与高负荷工况下的点火可靠性，本次建模过程完全围绕量产装车的实际工况边界展开，没有做多余的艺术化修饰，所有结构特征都对应实际生产中的加工与装配要求。从实际应用场景来看，这类电阻型火花塞主要适配小排量自然吸气汽油机，覆盖家用乘用车、小型通用汽油机、摩托类动力单元的点火需求，工作时需要承受缸内瞬时3000℃以上的燃烧高温、3-5MPa的爆发压力，同时还要耐受点火线圈输出的20-30kV高压脉冲，因此结构设计上的每一处细节都有明确的工程考量。建模时最先确定的是安装螺纹段的边界尺寸，按照通用M14×1.25的装车标准设定螺纹大径、螺距与有效啮合长度，螺纹末端预留的密封垫圈安装槽深度严格匹配铜质密封垫圈的压缩量，确保安装后能实现缸盖燃烧室的高压密封，不会出现燃气泄漏的问题；六角拧动段的对边尺寸采用行业通用的16mm规格，适配标准套筒的操作空间，建模时特意在六角与螺纹段的衔接处做了退刀槽结构，对应实际车削加工的退刀需求，避免螺纹加工末端出现乱牙、装配干涉的问题。往上延伸的陶瓷绝缘段是建模时的重点，这部分采用高铝陶瓷材质的结构特征，表面的多道伞棱结构不是装饰性设计，每道棱的高度、间距都经过爬电距离核算，确保高压点火时不会出现沿陶瓷表面的闪络跳火，哪怕是在阴雨天气、空气湿度较大的工况下，也能保证高压电能全部导向电极端，不会出现漏电丢火的问题；陶瓷内部贯穿的中心电极采用嵌套式结构，中心导电杆与镍合金电极头之间设置了密封电阻层，建模时预留了电阻层的装配空腔，这部分结构的作用是抑制点火时产生的电磁干扰，避免干扰车载电控单元、影音设备的正常工作。下部的电极结构建模完全参考量产成熟方案，中心电极突出陶瓷端面的长度、侧电极的折弯角度与点火间隙都按照常规0.8mm的装车间隙设定，侧电极与金属壳体采用焊接一体的结构，建模时还原了焊接处的过渡圆角，避免应力集中导致的电极断裂问题；金属壳体的表面做了镀镍层的结构示意，对应实际产品的防锈处理要求，能耐受发动机舱内的高低温交变、油污侵蚀，保证全生命周期内的拆卸便利性。建模过程中特意核对了火花塞的整体插入深度，确保装入缸盖后电极端的突出量符合燃烧室设计要求，既不会因为突出过多导致电极被活塞碰撞，也不会因为缩进过多导致点火位置偏离燃烧室核心区，造成燃烧不充分、积碳快速堆积的问题；接线螺母端的结构采用卡扣式设计，适配高压点火线的插拔连接，接线端的倒角结构方便维修时快速插接，不会出现卡滞。整个模型的所有配合面都按照实际装配公差做了间隙预留，陶瓷体与金属壳体之间的滚压密封区做了对应的压合结构示意，还原了实际生产中壳体收口压装固定陶瓷件的工艺特征，没有出现结构干涉、装配逻辑矛盾的问题，不管是用于点火系统的结构教学、发动机周边部件的装配模拟，还是新入行的结构工程师熟悉汽车点火部件的构造逻辑，都能提供准确的结构参考。
