V型六缸发动机内部构造展示模型

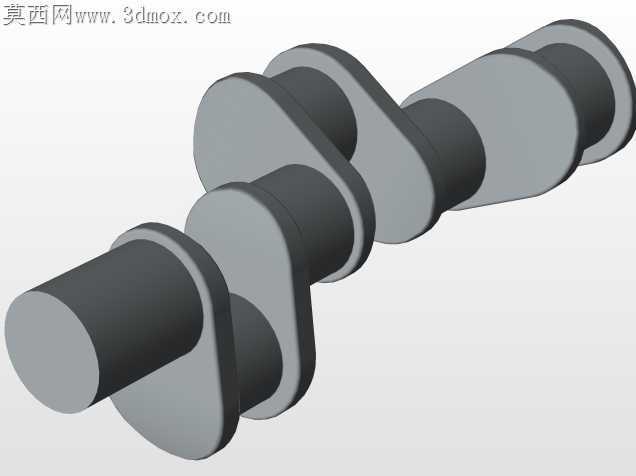

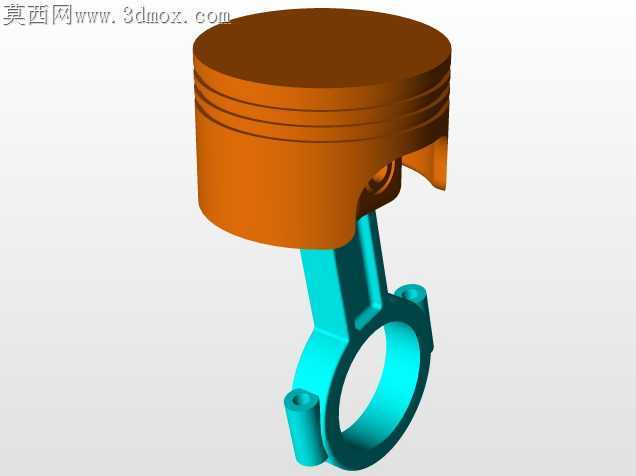

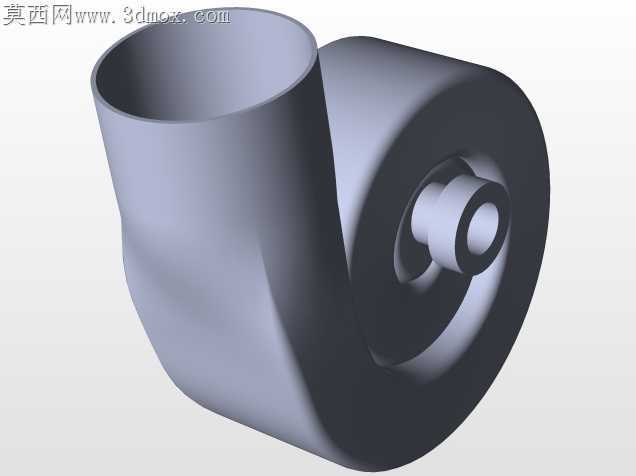

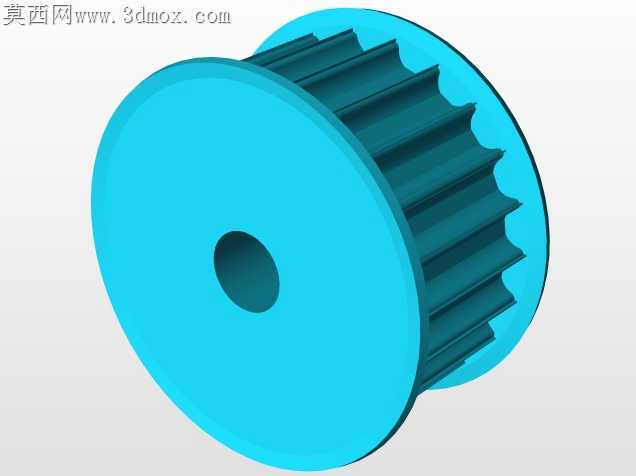

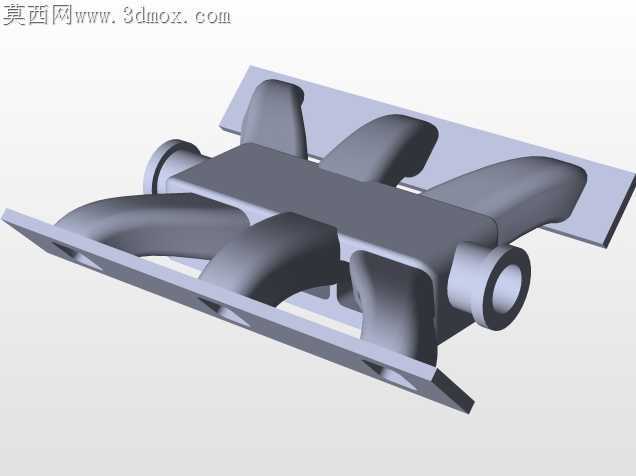

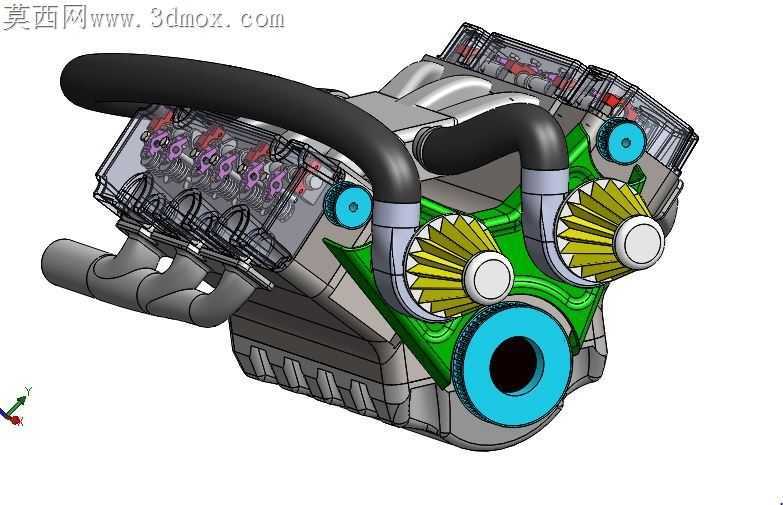

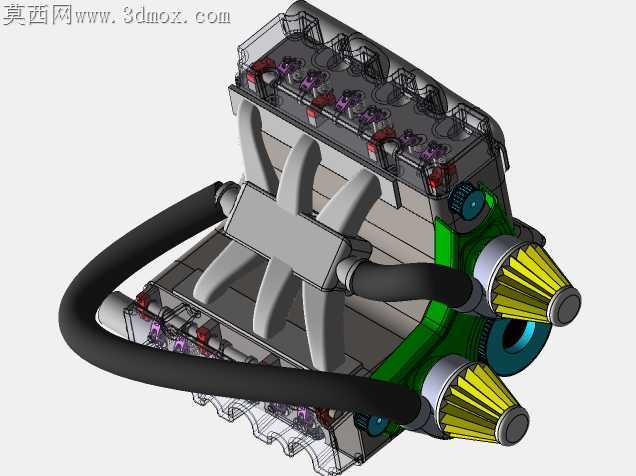

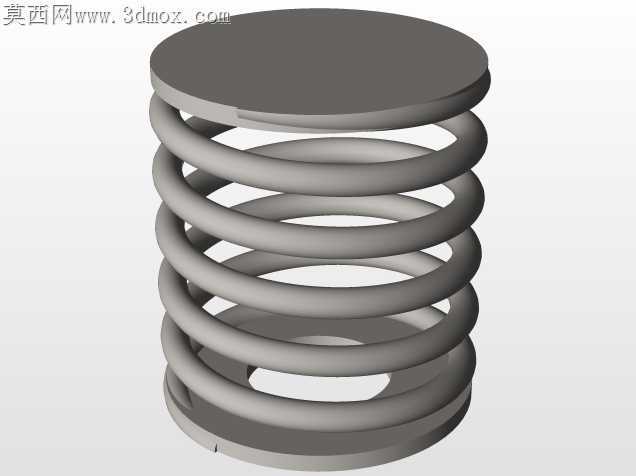

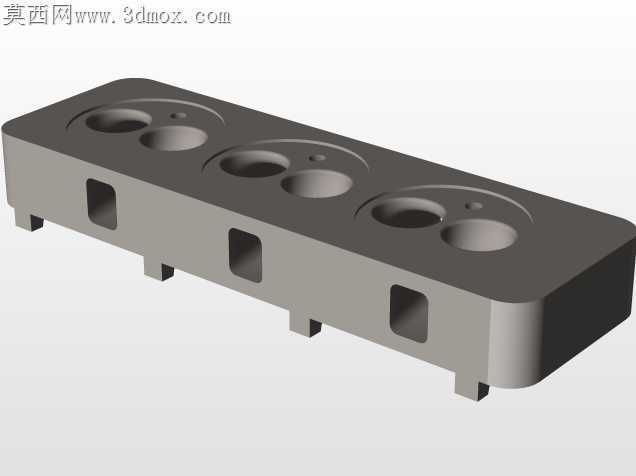

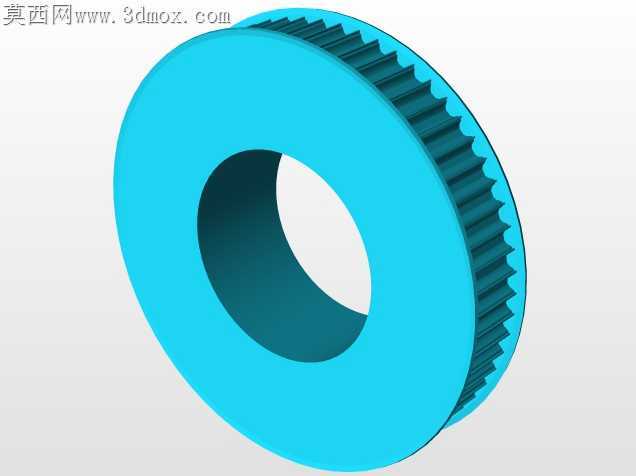

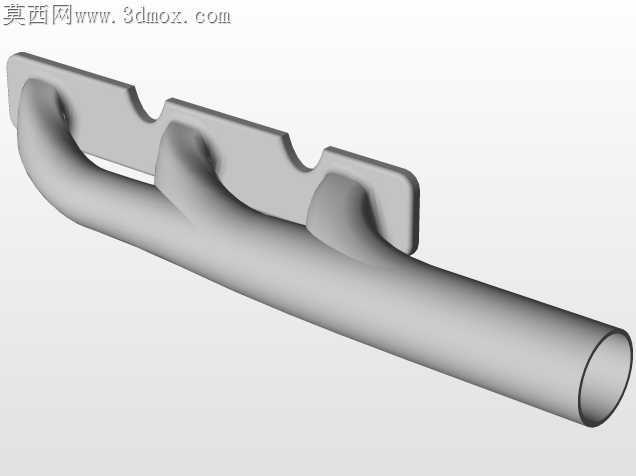

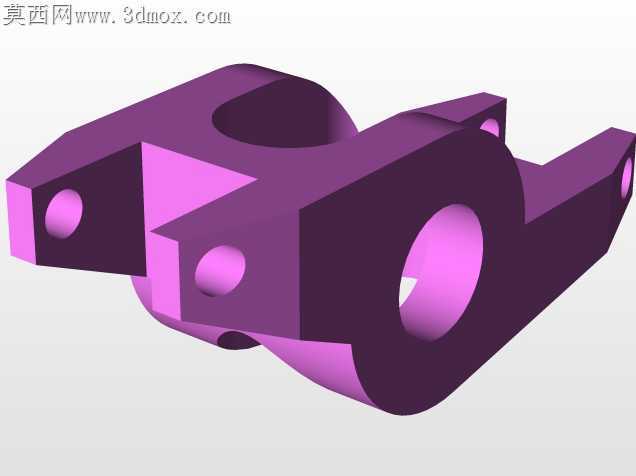

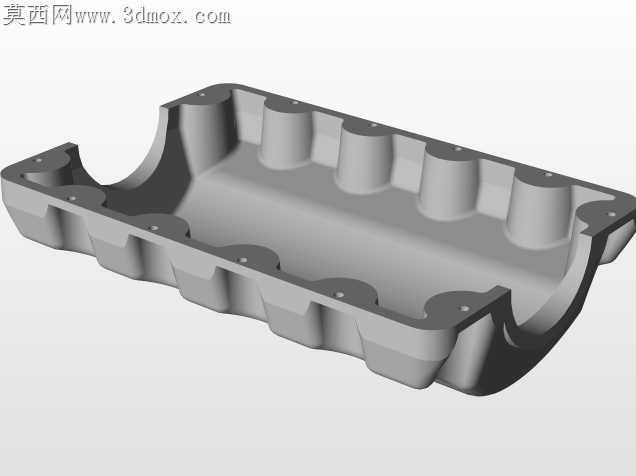

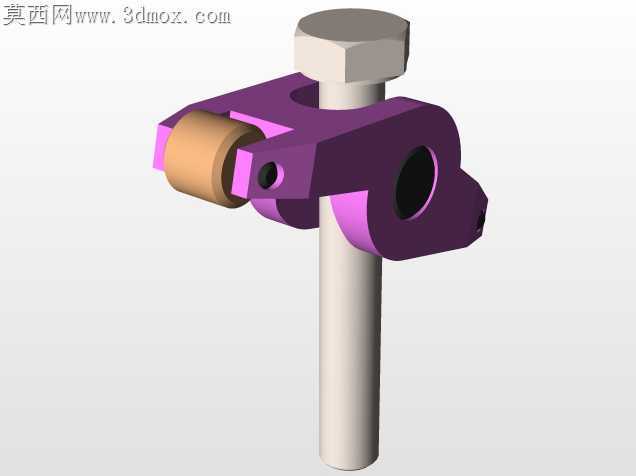

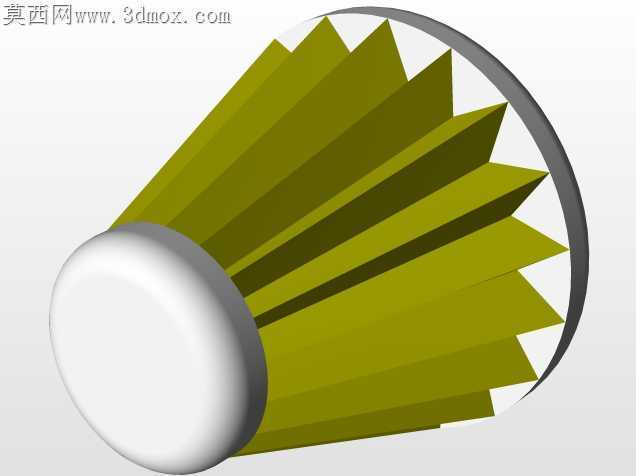

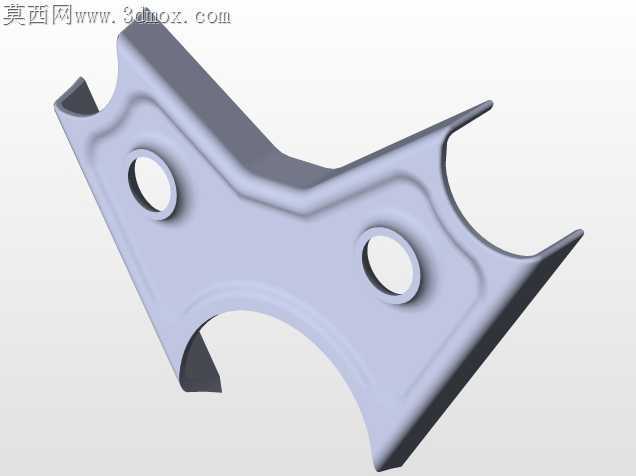

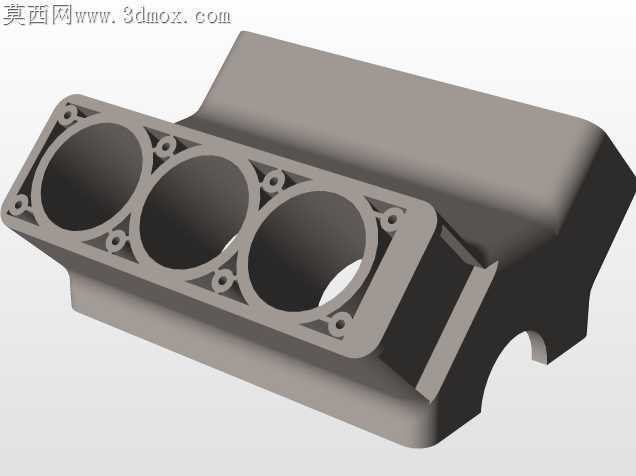

V型夹角布局的六缸动力单元，最容易在装配阶段出现两侧缸体配气相位偏差的问题，这套模型把容易藏在铸造壳体内部的配气齿轮、进排气歧管、凸轮轴组件全部做了半剖可视化处理，能直接看到两侧夹角区域的传动齿轮啮合间隙预留位置。绿色涂装的夹角区域壳体做了局部加厚处理，对应实际生产中这个位置需要承受两侧缸体交替点火带来的交变振动，普通等厚壳体很容易在三万小时工况后出现应力开裂，模型里特意把加强筋的走向顺着振动传递路径排布，没有做规整的等距筋条，每道筋的宽度都对应不同位置的应力峰值调整。进气管路的弯曲弧度没有追求视觉上的对称顺滑，靠近一缸三缸的管路弯折半径更大，是为了减少高速进气时的管壁紊流，实际台架测试里这种非对称管路比完全对称的等长管路能提升4%左右的充气效率，只是外观上少了规整感，很多展示类模型会为了好看改成对称结构，反而丢失了真实工程里的取舍逻辑。活塞顶部的燃烧室凹坑造型做了细节还原，对应高压缩比机型的滚流引导设计，气门弹簧的疏密圈方向也和实际装配要求一致，不会出现装反后弹簧易断裂的隐患。前端的带轮安装座预留了0.02mm的同轴度公差带，对应实际装配时皮带轮的跳动量要求，模型里把安装面的定位销孔位置做了高亮标识，能直观看到销孔和主轴颈的位置度关系。两侧缸盖的冷却水道走向通过半透明壳体隐约可见，没有把水道做成完全贯通的直孔，而是顺着排气门座的高温区域做了绕流设计，能让冷却液优先带走气门座的热量，避免长期工况下气门座圈过热变形。排气歧管的支管长度做了差异化设计，对应各缸的排气脉冲时序，能减少排气干涉，很多入门模型会把排气歧管做成等长的装饰件，完全忽略排气脉冲对动力输出的影响。这套模型没有把所有零件做成完全封闭的整壳体，外露的齿轮啮合位置能直接看到齿面的接触斑点预留区域，对应实际装配时需要涂抹红丹粉检查接触率的工序要求，齿侧间隙的预留量也通过模型的装配间隙直观体现，不会出现零间隙的理想化建模错误。
