高功率密度双室二冲程动力装置

项目分类:发动机 发布时间:2020-06-29 ID:115836
  • 高功率密度双室二冲程动力装置
  • 高功率密度双室二冲程动力装置
  • 高功率密度双室二冲程动力装置
  • 高功率密度双室二冲程动力装置
  • 高功率密度双室二冲程动力装置

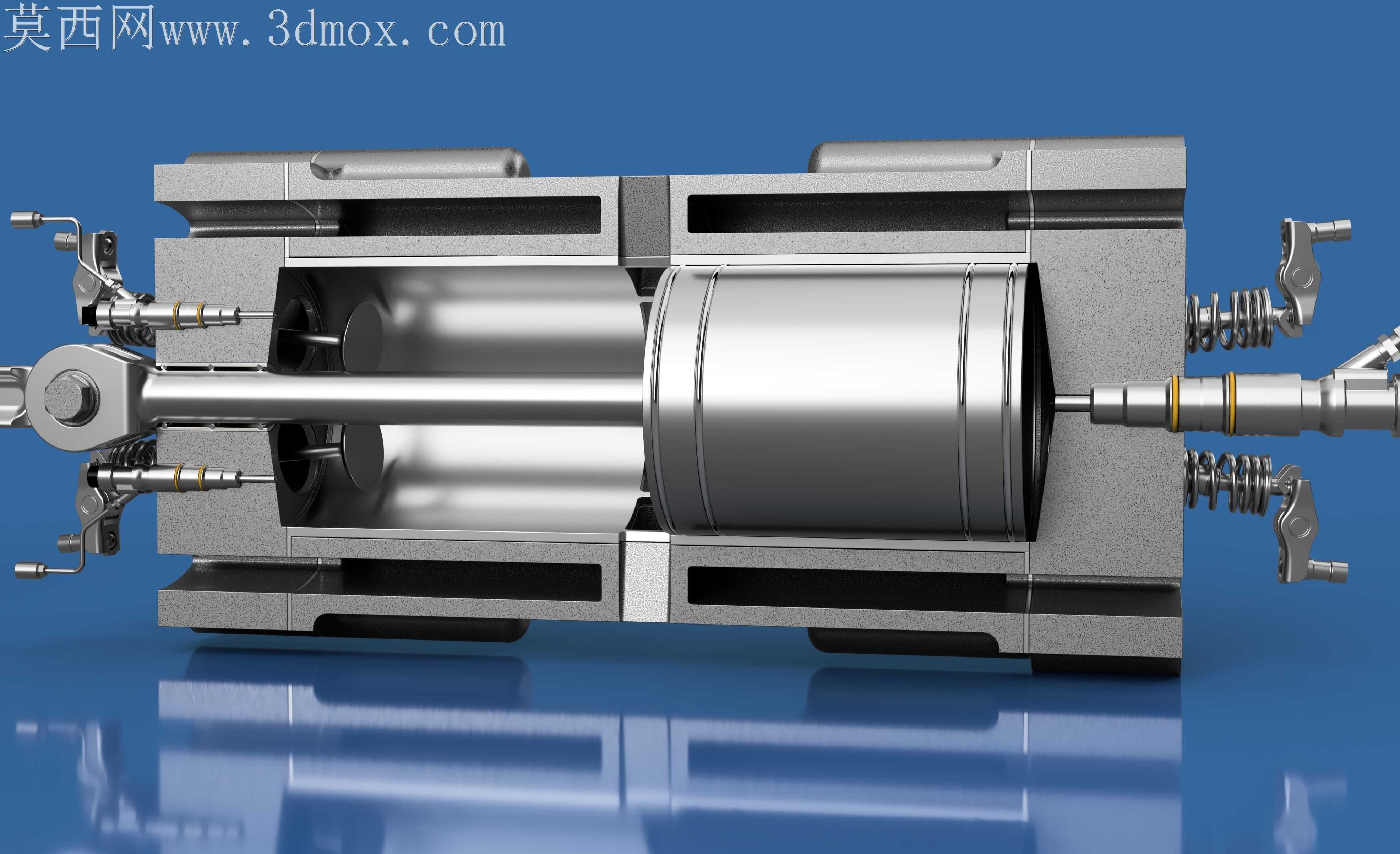

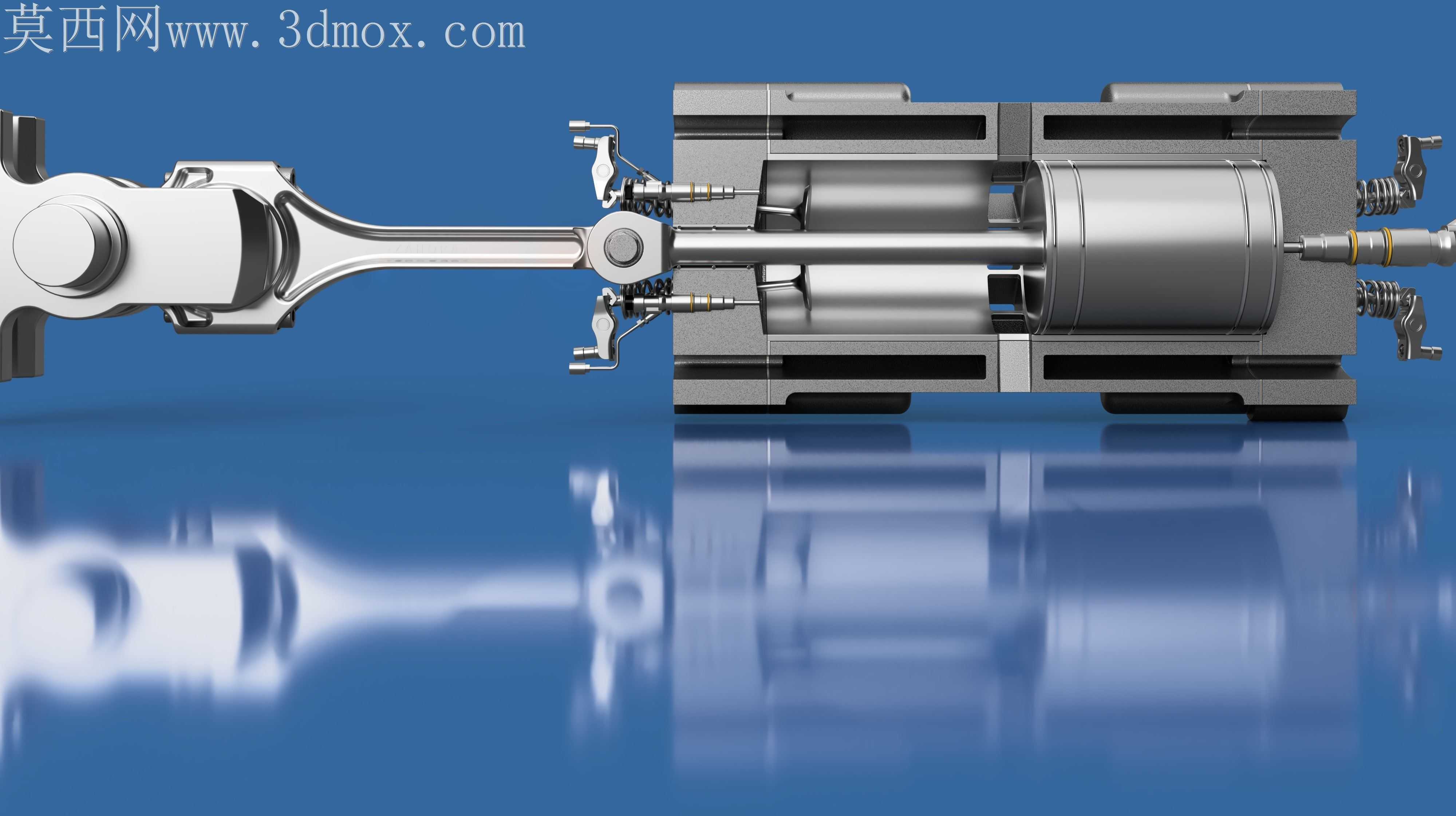

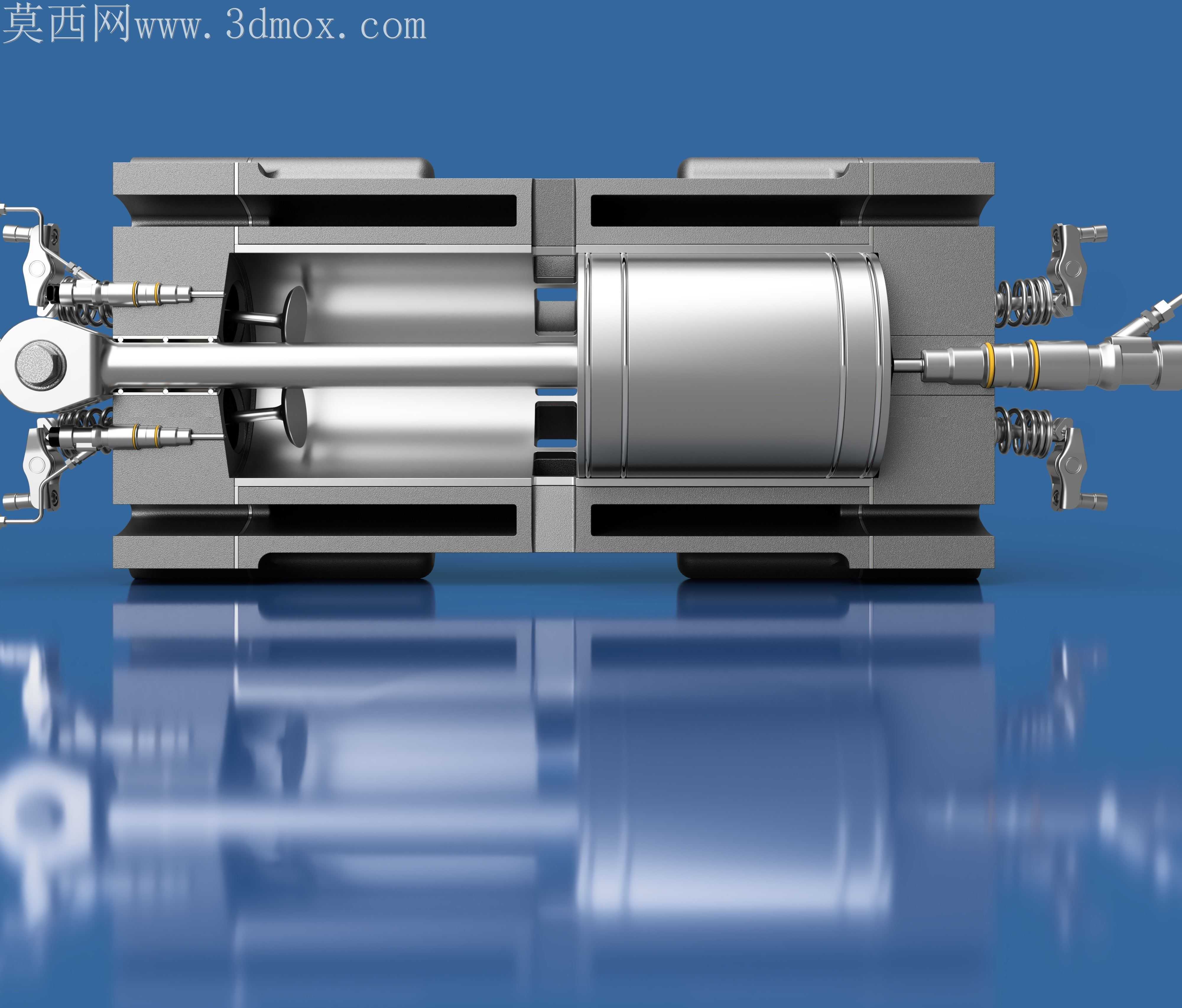

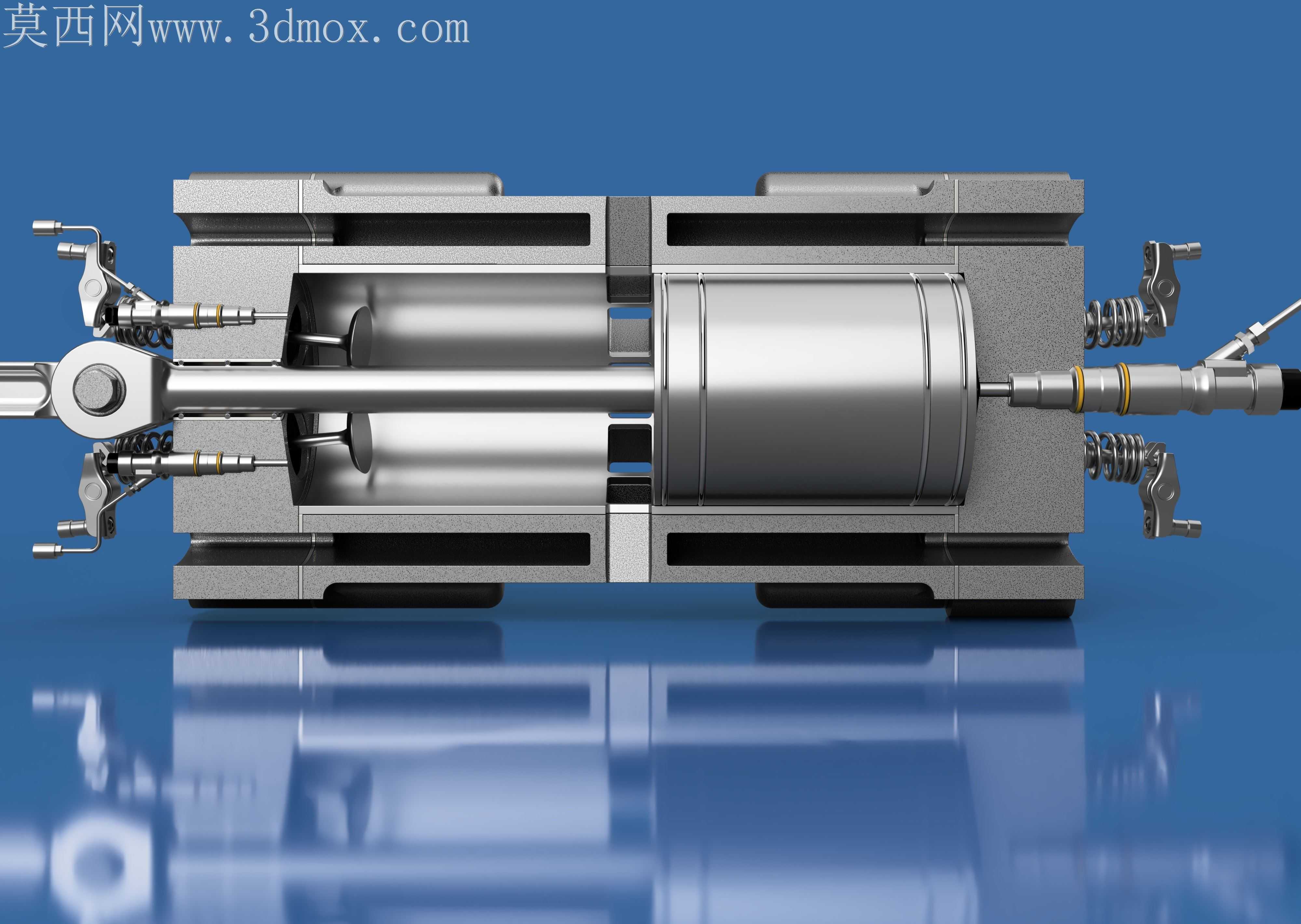

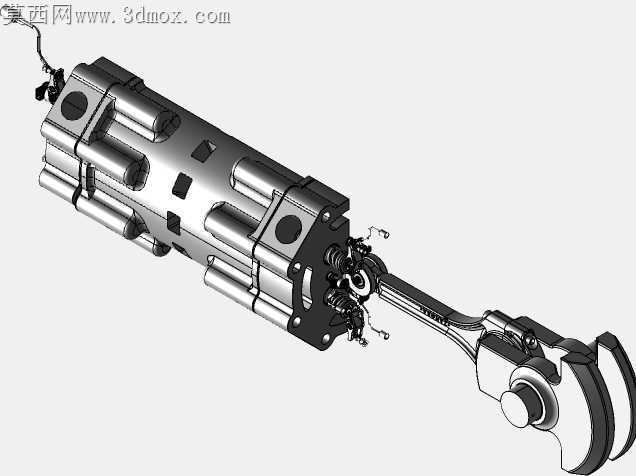

传统单缸活塞发动机受限于单燃烧室容积与冲程匹配逻辑,升功率瓶颈长期卡在80kW/L上下,要突破功率密度阈值,常规扩缸、增压路径都会带来整机重量陡增、热负荷失控的问题,对置双室结构恰好能在不增加缸径冲程的前提下,把单缸的做功频次翻倍。这套双室二冲程结构的核心矛盾,在于单活塞两侧腔室的配气相位同步精度,活塞在缸套内往复运动时,要同时完成对侧腔室的压缩与本侧腔室的做功,扫气口、排气口的开闭时机完全由活塞裙部的型线控制,裙部边缘的倒角公差如果超出0.02mm,就会出现两侧腔室扫气干扰,残余废气系数飙升直接拉低燃烧效率。缸体中段的燃烧室衔接区域做了加厚环形筋设计,不是为了单纯提升刚性,是因为两个腔室交替做功时,该区域会承受交替变化的热应力与机械应力,普通等壁厚缸体在连续高负荷运转下,很容易在筋位衔接处出现疲劳裂纹,环形筋的厚度渐变过渡,能把应力峰值分散到周边缸壁,避免应力集中点的出现。曲轴连杆组件采用了偏心轴颈设计,活塞销与连杆小头的配合间隙选了分组选配的公差带,比常规民用发动机的配合间隙小一个精度等级,毕竟双室做功的冲击频次是常规四冲程发动机的四倍,间隙过大很容易出现活塞敲缸、连杆衬套早期磨损的问题。两侧的喷油器与火花塞采用斜置布局,安装角刚好对准燃烧室的涡流中心,喷油雾化后的油束能在压缩冲程末期刚好被涡流卷至火花塞附近,避免双室结构容易出现的燃油附壁问题,减少未燃碳氢的排放。缸套外侧预留的散热鳍片间距做了不等距设计,靠近燃烧室中心的鳍片密度更高,两端扫气区域的鳍片间距放宽,既保证核心高温区的散热效率,又不会因为鳍片过密增加整机迎风阻力,适配航空动力场景下的风冷散热需求。输出端的连接法兰做了定位止口设计,与负载端对接时不需要反复调整同轴度,止口的配合公差选了H7/h6的间隙配合,既能保证装配时的顺畅度,又能限制运转时的径向窜动,减少连接螺栓的剪切负荷。
