电动休闲卡丁车整车框架结构设计

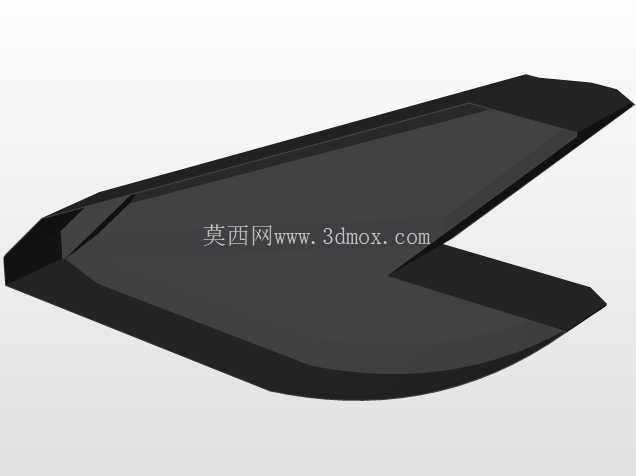

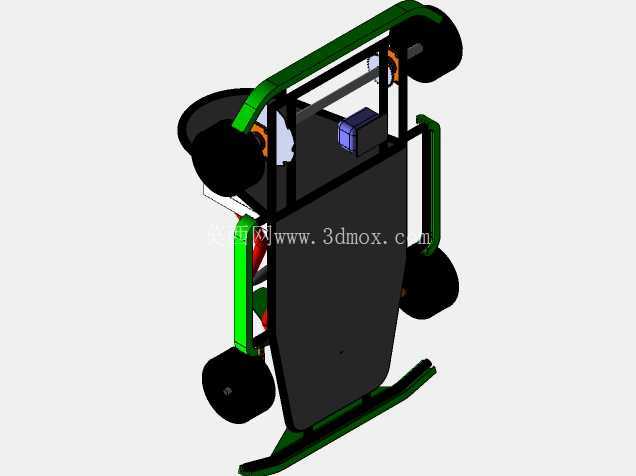

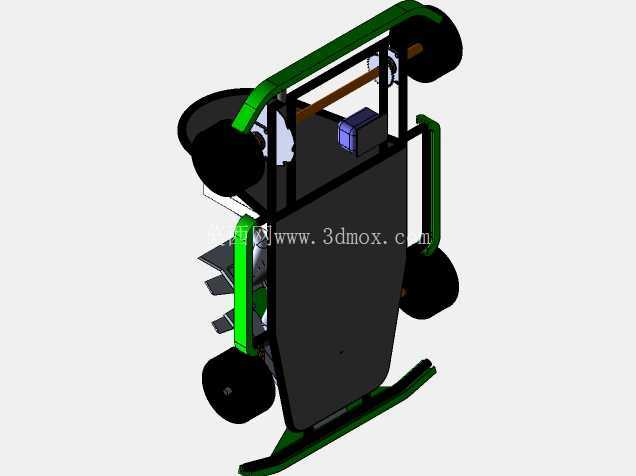

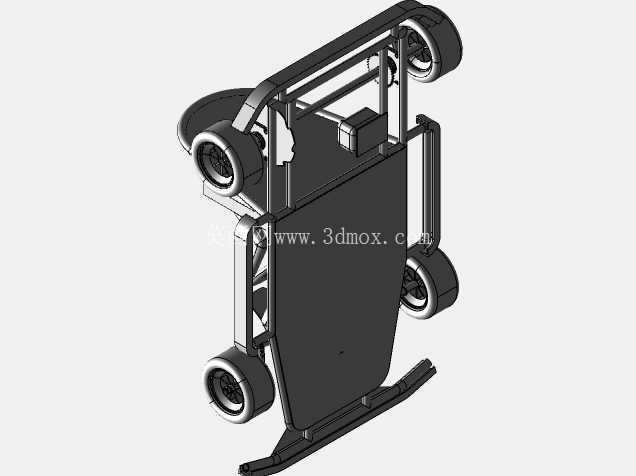

　　这套电动卡丁车的三维结构方案，面向场地休闲游乐、青少年驾控体验、园区短途代步以及小型竞技练习场景展开，整套数模完整还原了车架、行走轮组、转向执行、动力搭载、防护外覆件的装配关系，没有做过度简化的示意处理，每一处连接点位都保留了实际装配所需的空间余量。从结构布局来看，整车采用后置动力单元的配重思路，后轮承担驱动输出，前轮负责转向导向，车架主体以弯折成型的金属管材拼焊出主承载轮廓，绿色标识的管架部分构成了上部防滚与侧向防护的边界，黑色底板作为乘员站立或乘坐的承载基面，前后轮的轮距、轴距参数都围绕小型场地的转弯半径限制做了匹配，在狭窄的游乐场地内可以完成小角度急转，不会出现转向不足带来的磕碰风险。

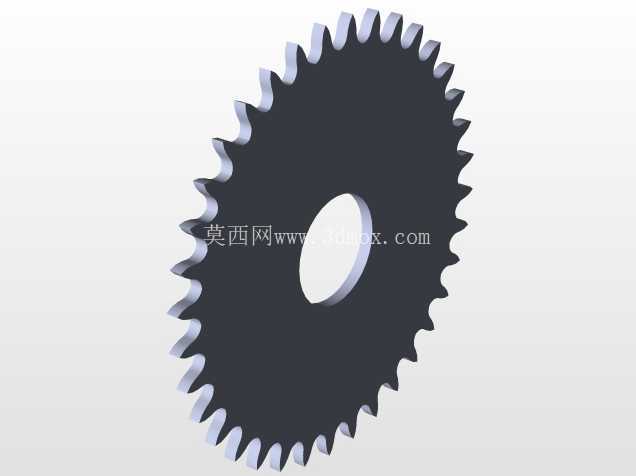

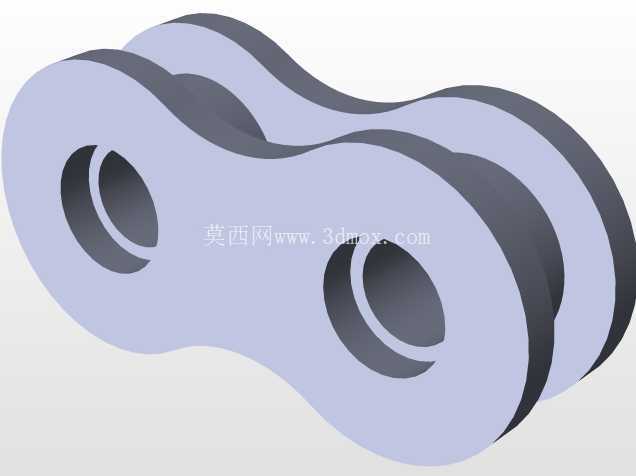

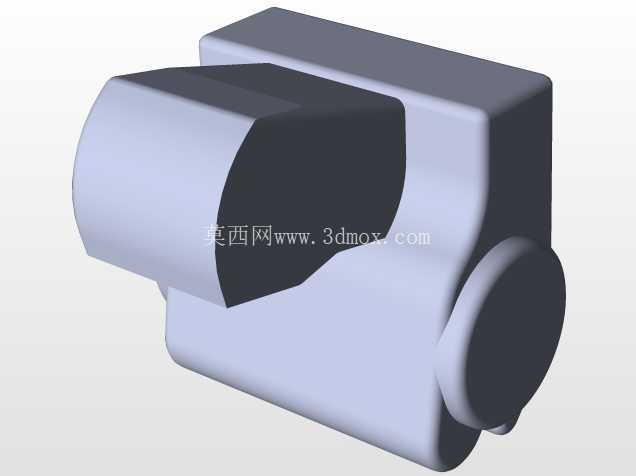

　　设计过程中首先敲定的是轮组的安装边界，四个车轮分别通过轮轴支座固定在车架前后端，后轮的安装位预留了动力输出轴的对接空间，可适配轮毂电机或者链传动减速单元两种动力方案，前轮转向节的转动行程经过限位约束，避免转向角度过大造成轮胎与车架管梁发生运动干涉。车架中部的空置区域专门留给动力电池与电控组件，图中紫色模块就是电控单元的搭载位，周边预留了线束走线的空隙，电池仓的底板做了下沉处理，既可以降低整车重心，提升过弯时的侧向稳定性，也能避免电池凸起占用乘员的腿部活动空间。

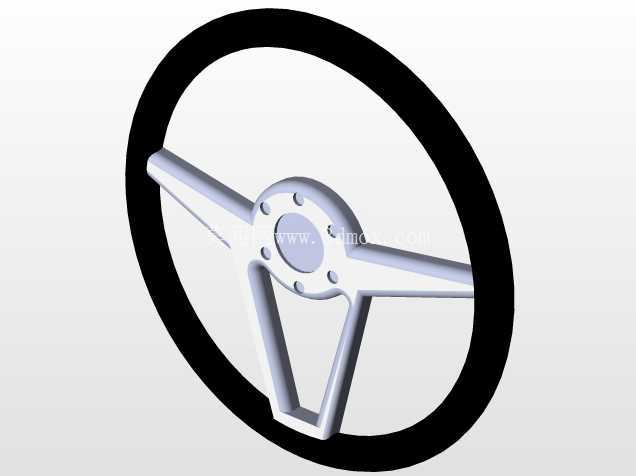

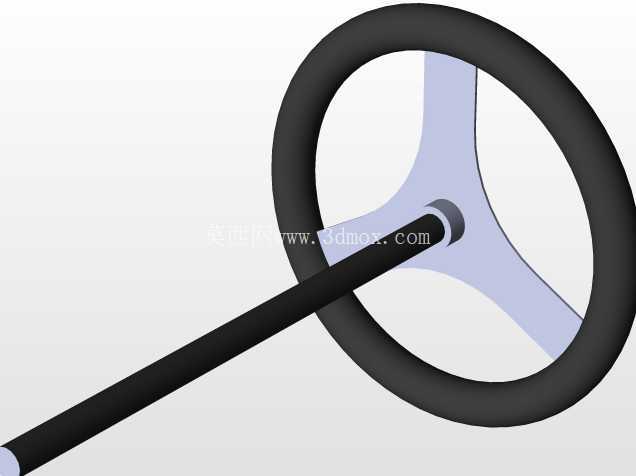

　　上部的弧形管梁从车头方向一直延伸至车尾，除了构成基础的防滚防护结构，还可以作为加装外观覆盖件、防撞泡棉的安装基体，侧向的竖置管架则承担侧向防护作用，在车辆发生侧滑触碰场地护栏时，冲击力会先通过侧管传递到主车架，不会直接作用在乘员肢体上。整车的外轮廓尺寸控制在小型场地运载工具的允许范围内，宽度方向不会超出常规游乐赛道的单车道限宽，长度方向预留了前后防撞梁的安装位置，底部前端的弧形护条可以在车辆正面触碰障碍物时率先吸能，避免刚性车架直接撞击造成结构变形。转向系统的传动杆件隐藏在车架前部的管梁间隙内，转向手把的安装高度适配站立操控或者坐姿操控两种使用姿态，操控者不需要大幅度俯身就可以完成转向动作，油门与制动的操控点位也布置在手部可及的范围内，适配不同身高的体验者使用。车轮选用小直径宽胎结构，胎面的接触面积足够在平整的铺装场地或者环氧地坪上提供抓地力，轮座的连接位置做了加强衬板，避免长期承受冲击载荷后焊缝出现开裂。

　　整套结构在建模时同步校验了全行程的运动干涉：前轮转向打到极限位置时，轮胎与前侧护板、转向拉杆之间保留有安全间隙，后轮在动力输出跳动时不会和上部电池仓、后侧防护架发生摩擦，所有管架的拼接点位都标注了焊接定位基准，后续拆解为工程图纸时可以直接输出管材弯折尺寸、焊接工装定位坐标，零部件的拆分逻辑也兼顾了小批量试制的加工成本，承载主梁采用标准规格管材，不需要定制特殊截面型材，轮轴、紧固件都选用通用标准件，后期维护更换配件的采购难度很低。针对场地运营的使用需求，车架的边角位置都做了圆弧过渡处理，没有突出的尖锐结构，外露的管架端口都预留了封堵件安装位，电控组件的搭载区和乘员活动区之间设置了隔离挡板，避免运行过程中线束松脱触碰乘员。这套数模既可以作为小型电动休闲车辆的结构开发参考，也能用于游乐设备厂商的方案原型验证，通过调整车架管梁的壁厚、轮组的安装位置，还可以衍生出适配不同载重等级、不同场地尺寸的变体车型。
