双燃烧室对置式四冲程动力装置结构设计

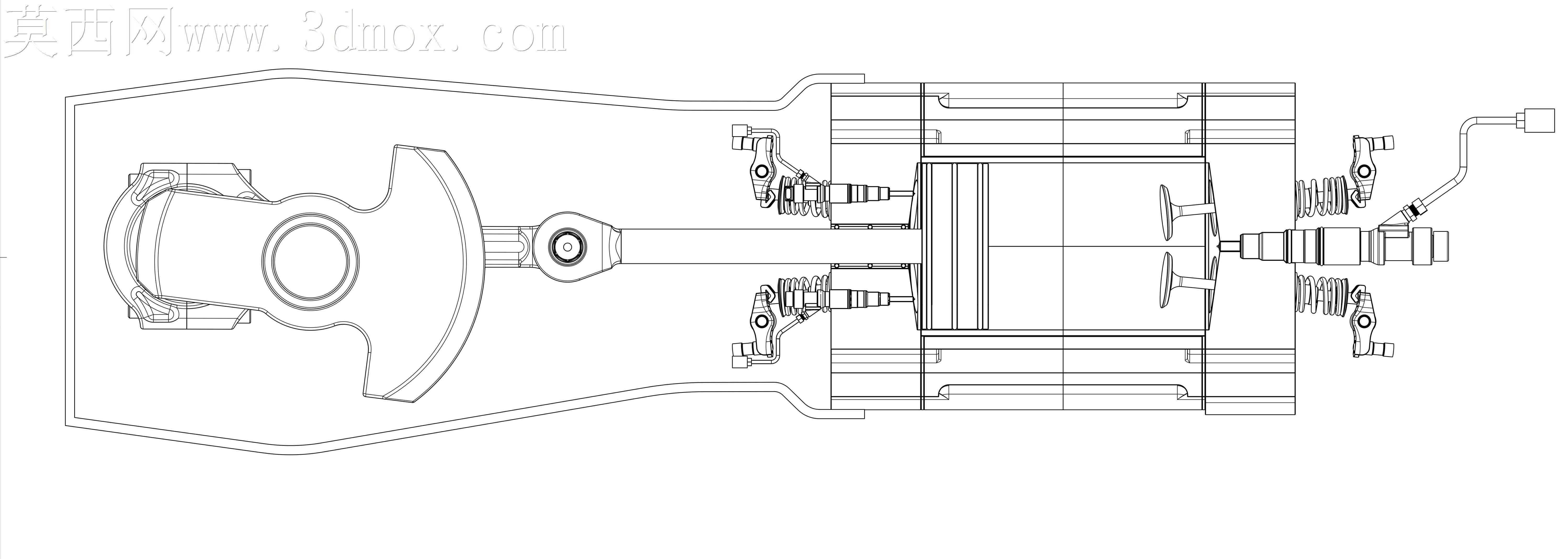

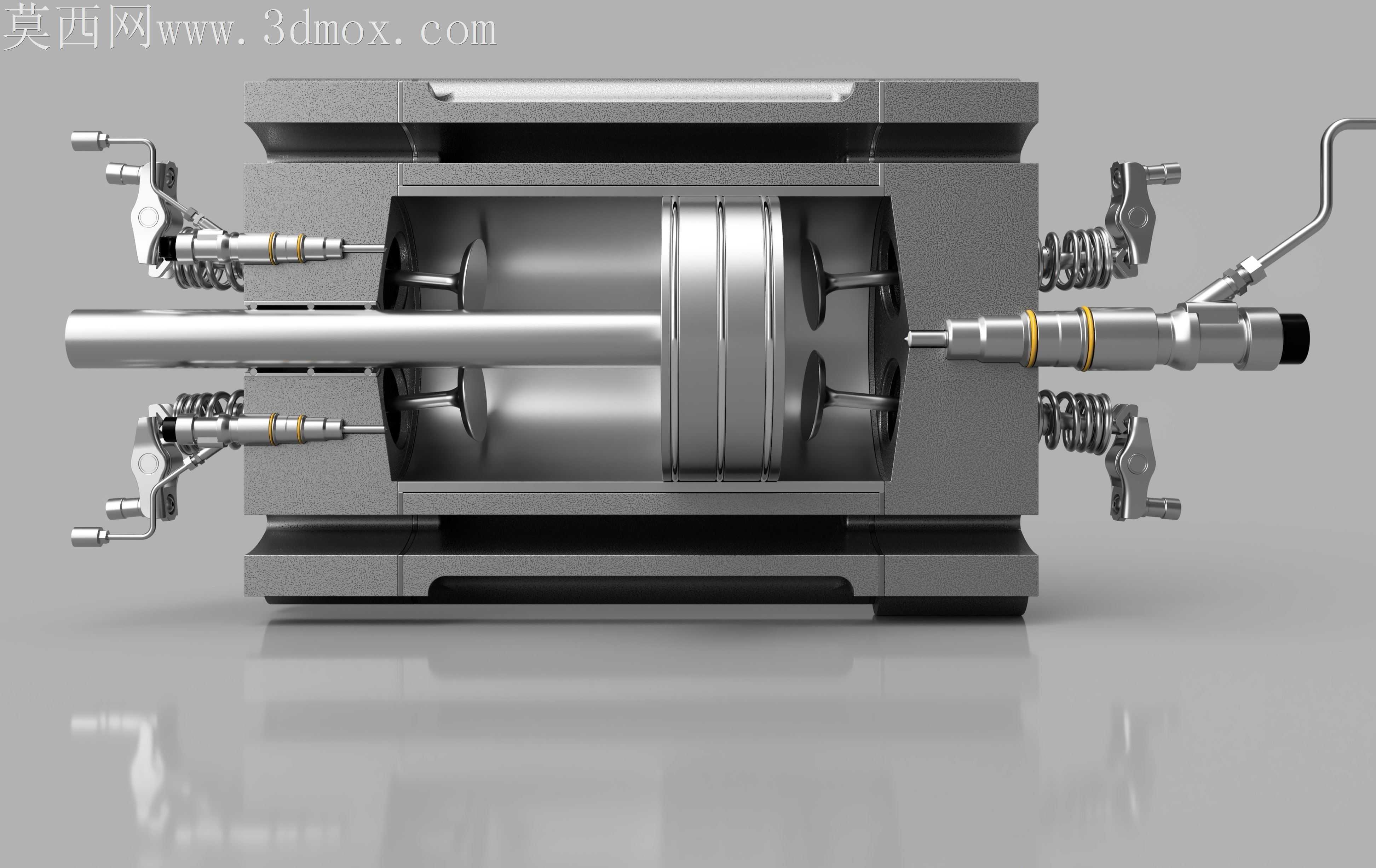

传统单缸四冲程发动机曲轴每转两圈仅单次做功，同功率下需匹配多组连杆、曲轴组件，不仅整机重量居高不下，往复运动件的惯性损耗也会拉低实际输出效率，航空等对载荷敏感的应用场景中，这类冗余结构带来的死重会直接压缩有效载荷空间。这套双室四冲程动力结构，将单个缸体分隔为两个独立燃烧室，单活塞在缸套内做轴向往复运动时，可在相对腔室交替完成压缩、做功冲程，单缸即可输出接近传统双缸机型的功率密度，省去了一组连杆、曲轴与配套缸体的结构重量。缸套与活塞的配合公差需要严格控制在微米级，活塞两端的密封环槽采用等距错位排布，避免双腔交替承压时燃气串漏，两侧喷油器的安装座与缸体采用一体式铣削成型，省去额外密封衬垫的同时，也能保证喷油轴线与活塞燃烧室凹坑的同轴度偏差不超过0.02毫米，避免燃油喷射偏斜导致的燃烧不充分问题。缸体两侧的气门驱动组件采用对称式布局，气门弹簧的预紧力经过匹配调校，保证高转速往复运动时气门不会出现飞脱现象，同时弹簧座与气门杆的配合面做了硬化处理，应对双腔交替做功带来的双倍频次冲击磨损。输出轴直接贯穿活塞中心，与活塞采用过盈配合加定位销锁止，省去传统活塞销与连杆小头的连接间隙，往复运动的传动路径更短，动力传递过程中的损耗也更低。缸体外部的散热鳍片顺着气流方向排布，即便在开放舱室的航空应用场景下，迎面气流也能顺着鳍片间隙带走燃烧产生的热量，不需要额外加装复杂的水冷管路，进一步降低整机附属结构重量。这类结构设计在做三维数模还原时，需要重点核对活塞往复行程与两侧气门开闭时序的匹配关系，避免活塞运动到上止点时与气门发生运动干涉，喷油器的燃油喷射角度、喷雾锥角也需要和活塞顶的凹坑形状匹配，保证油气混合充分度达到设计要求。
