四角星形指尖旋转解压把玩件结构设计

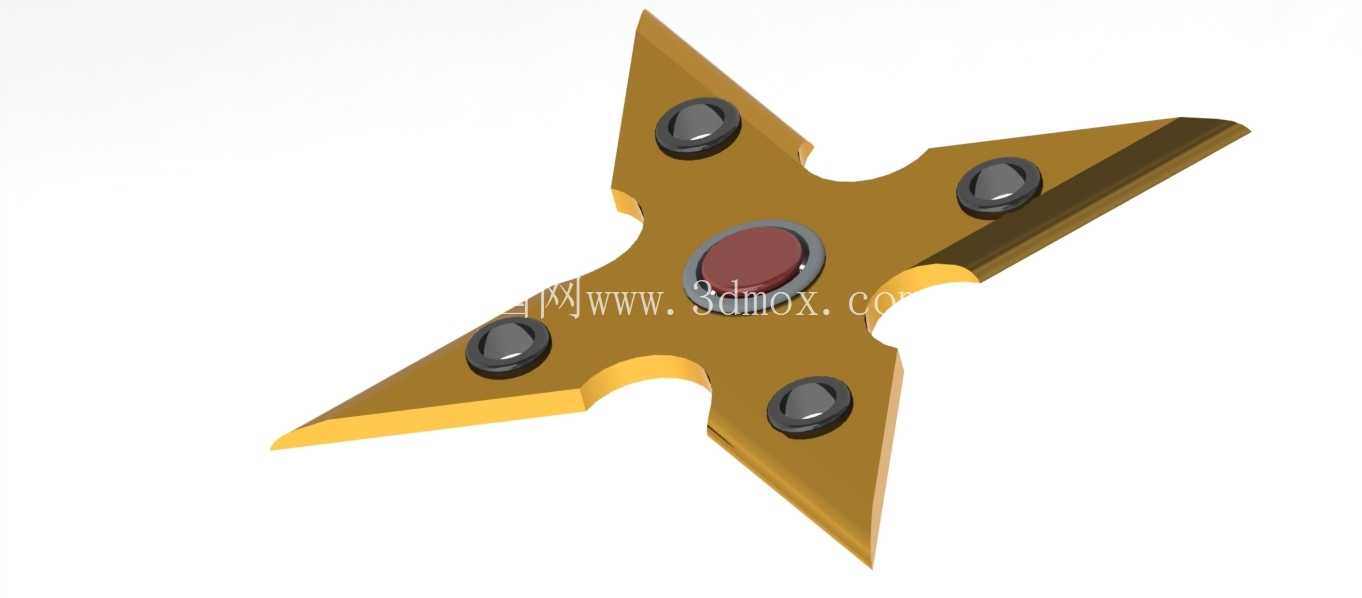

　　这款四角星形旋转把玩件的结构设计，最初是从日常办公场景的解压需求切入的，不少长期伏案做结构设计、绘图的从业者，在思路卡壳或者长时间盯屏幕疲劳时，都需要一个可以单手操作、不占用过多桌面空间的小物件来调整状态，这也是这类小型旋转把玩件最核心的应用场景——不需要额外的操作空间，单手握持就能完成旋转动作，不会干扰身边的同事，也不会在办公桌面产生过多噪音。从结构功能上看，整个部件采用对称式四角布局，这种布局的核心优势是旋转过程中的动平衡更容易控制，四个角的重量完全一致，旋转时不会出现偏心抖动的情况，相比三角或者五角结构，四角的对称度调校难度更低，批量生产时的尺寸公差更容易控制，哪怕单个角的加工尺寸出现0.02mm以内的偏差，整体的动平衡也不会受到明显影响。

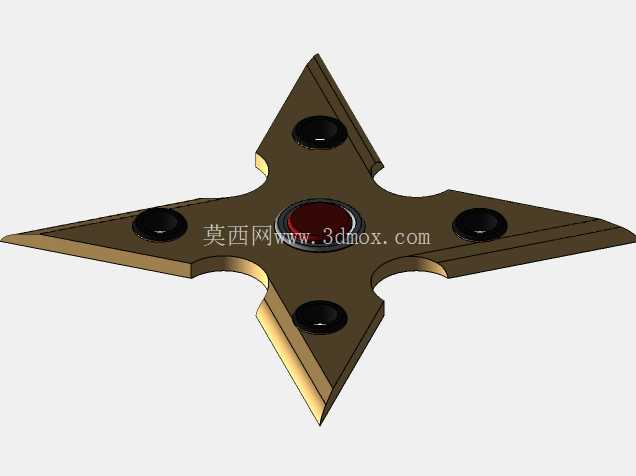

　　每个角的端部都嵌入了独立的圆形配重块，这些配重块的位置刚好在旋转半径的最外端，根据转动惯量的计算逻辑，同等重量下，配重距离旋转中心越远，转动时的惯量越大，旋转维持的时间就越长，同时这些配重块采用嵌入式安装结构，和主体的配合采用过盈配合加侧面点胶的固定方式，高速旋转时不会出现配重脱出的风险，哪怕从1.2米的高度自由跌落到水泥地面，配重块也不会从主体上脱落。中心位置是整个旋转件的核心转动结构，采用内嵌式轴承安装位，轴承和主体的配合公差控制在H7/k6的过渡配合区间，既保证轴承安装后不会出现径向窜动，又不会因为过盈量太大导致轴承内圈变形、旋转阻尼变大。轴承上下端设置了和手指接触的圆形接触片，接触片的表面做了微弧处理，和指腹的接触面积控制在直径8mm左右，刚好适配成年人拇指和食指的指腹尺寸，捏持的时候不会因为接触面积太小产生压痕，也不会因为接触面积太大影响旋转时的操作灵活度。从外形尺寸的边界来看，整个旋转件的最大外接圆直径控制在75mm，这个尺寸刚好可以单手握持在掌心，放在上衣口袋或者笔袋里也不会占用过多空间，整体厚度控制在8mm，不会因为太厚导致捏持时手指张开角度过大产生疲劳。

　　主体的四个尖角位置做了0.5mm的圆角钝化处理，避免尖锐边角划伤手指或者勾刮衣物面料，每个角的侧边都做了斜面切边处理，一方面是为了降低旋转时的空气阻力，让旋转过程更顺畅，另一方面切边形成的反光面也能提升旋转时的视觉效果。设计过程中还考虑了不同材质的适配性，如果采用锌合金压铸成型，主体的壁厚控制在2.5mm，既能保证结构强度，又不会让整体重量过大导致长时间捏持疲劳；如果采用工程塑料注塑成型，壁厚可以调整到3mm，搭配金属配重块，同样能达到合适的整体重量，整体重量控制在65g左右，这个重量区间的把玩件，旋转时的手感扎实，又不会因为太重导致携带不便。

　　安装边界上，中心轴承的安装孔深度控制在5mm，选用标准的608微型轴承，不需要定制特殊规格的轴承，后期维护更换配件非常方便，轴承两端的接触片采用卡扣式固定，不需要额外的紧固件，拆卸清理轴承里的灰尘时，只需要用薄卡片就能撬开接触片，操作门槛很低。这类旋转把玩件除了办公解压的场景，也可以作为文创周边、展会小礼品使用，对称的结构在做三维建模时，只需要完成单角的结构设计，通过环形阵列就能完成整体建模，建模效率很高，后续做结构仿真时，对称结构的网格划分也更简单，动平衡仿真的计算量更小，很适合刚接触三维建模的设计者练习对称结构的建模、装配以及动平衡仿真的相关操作。在结构细节上，每个配重块的安装位都做了深度0.1mm的沉台，配重块安装后和主体表面的高度差控制在0.05mm以内，不会出现凸起硌手或者凹陷积灰的情况，主体表面的处理可以根据需求做喷砂氧化、电镀或者喷涂处理，不同的表面处理方式不会影响结构的装配精度，因为所有的配合尺寸都是在主体加工成型后完成的，表面处理层的厚度控制在0.02mm以内，不会导致配合尺寸超差。
