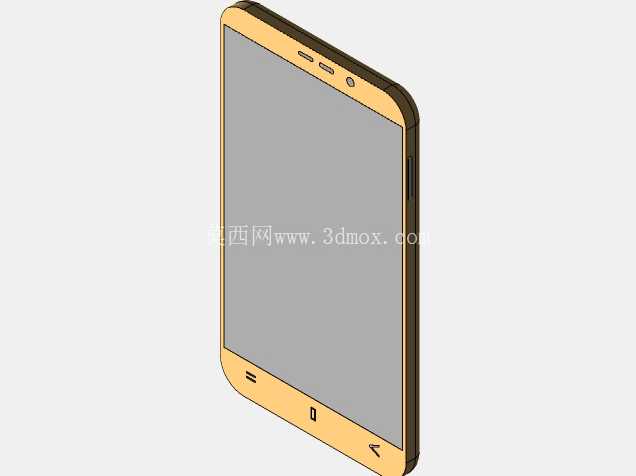

红米Note3 Lite智能手机外观结构建模

这款智能手机的三维建模工作，核心围绕消费电子终端的外观验证、结构适配需求展开，在实际行业应用中，这类模型可直接对接手板开模前的结构校核、配件厂商的适配设计、终端展示场景的素材搭建等多个环节。从实际用途来看，该模型还原了直板触控智能手机的基础形态，可作为手机保护套开模前的尺寸基准参考，也能用于数码类展示场景的装配演示，还可作为消费电子结构设计教学中的基础案例，帮助入门设计者理解直板手机的堆叠逻辑与外形边界控制思路。

从功能特性的还原来看，建模过程中重点保留了正面触控屏的占比关系、顶部听筒与前置摄像头的排布位置、底部触控按键的区域划分，以及侧边实体按键的凸起高度与位置边界，同时还原了机身中框与后盖的衔接弧度，这些细节直接关系到后续配件适配的贴合度——比如保护套的开孔位置如果偏差超过0.2mm，就会出现按键按压卡顿、摄像头遮挡的问题，因此建模时对这些功能区域的相对位置做了严格的尺寸约束。

设计思路上，这款机型定位入门级消费市场，因此建模时没有做过多复杂的曲面拆分，整体采用大面弧度过渡的处理方式，中框与后盖的衔接处做了小R角处理，既保证手持握持时的贴合手感，也能降低后续注塑成型时的脱模难度。正面屏幕区域做了微凸的处理，模拟实际手机屏幕玻璃与中框的高度差，避免建模时出现屏幕与中框齐平的失真问题；顶部的听筒开槽做了内凹的深度还原，前置摄像头的圆形开孔位置与听筒保持水平对齐，符合该机型实际的排布逻辑；底部的三个触控按键区域做了标识位置的预留，没有做过多的细节刻画，保留了外观建模的核心重点。

外形尺寸与安装边界方面，建模时参考了同级别5.5英寸屏幕手机的常规尺寸比例，机身长度控制在150mm区间，宽度控制在76mm区间，厚度控制在8.5mm区间，这个尺寸边界符合单手握持的人体工程学范围，也能兼容常规的手机屏幕模组、电池模组的堆叠空间要求。侧边的电源键与音量键凸起高度控制在1mm，按键长度分别控制在6mm与12mm，按键与中框的间隙预留0.15mm，保证实际装配时按键的活动行程不会出现卡滞；机身四个边角做了R8的圆角处理，避免直角结构带来的磕碰易碎问题，同时也能让保护套的边角包裹更加贴合。

在实际的结构设计流程中，这类外观模型是内部堆叠建模的基础，后续可以在这个外形边界内进一步拆分主板、电池、摄像头模组、听筒扬声器等内部元器件的安装空间，校核各个元器件之间的干涉问题；对于配件厂商来说，这个模型可以直接导入到模具设计软件中，提取外形曲面生成保护套、钢化膜等配件的基础型腔，减少逆向扫描的工作量；在展示场景中，这个模型可以赋予不同的材质效果，模拟金色、白色、灰色等不同后盖配色的展示效果，用于电商页面的产品展示或者线下展台的数字内容搭建。建模过程中没有做过多的内部细节刻画，重点放在外形尺寸的准确性与功能区域的位置精度上，刚好匹配外观验证、配件适配这类场景的使用需求，避免过度建模带来的文件冗余问题，也能提升后续设计环节的调用效率。
