模块化小型数控机床夹具结构设计

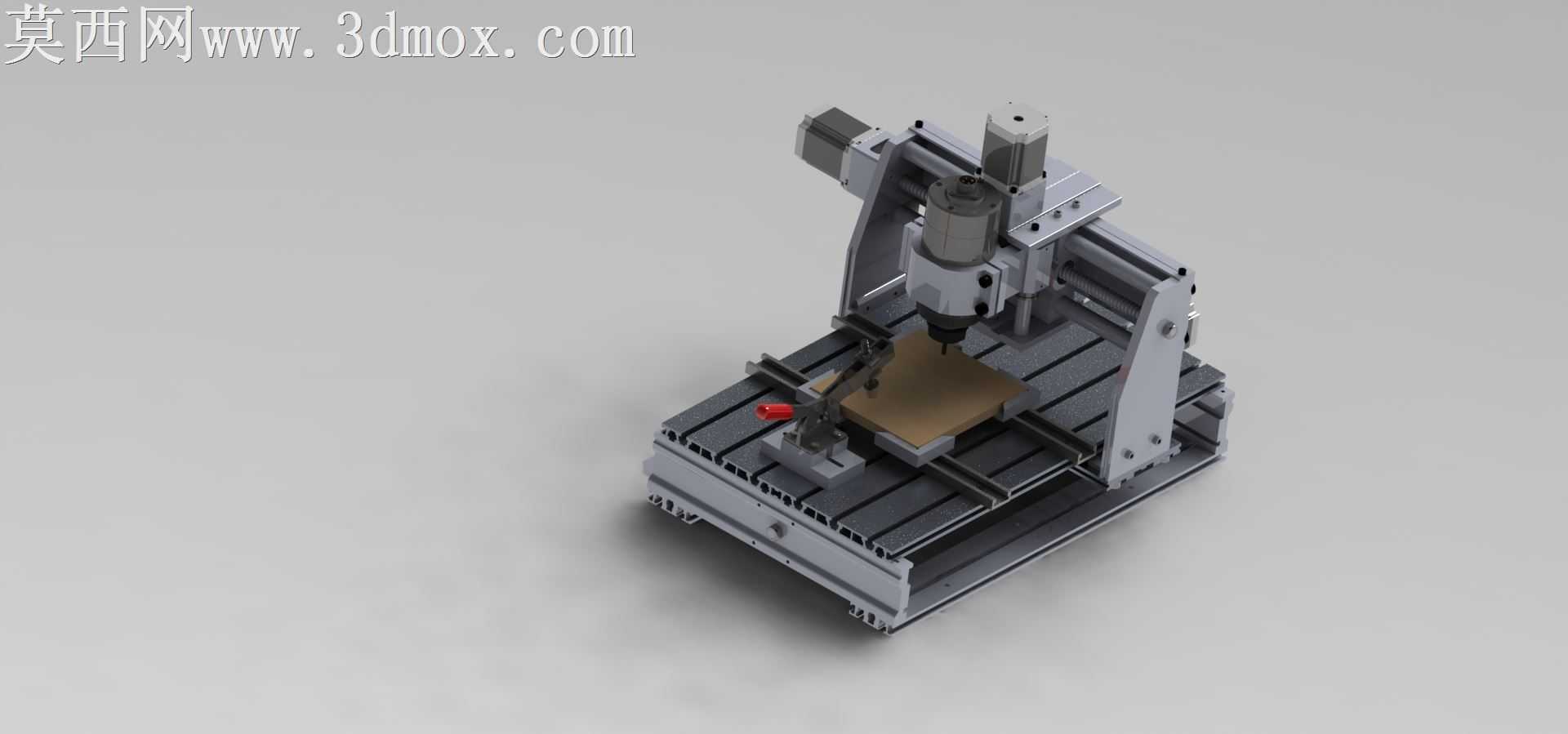

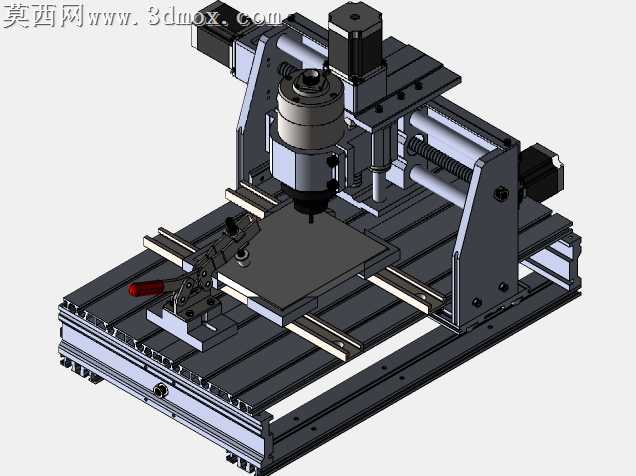

本作品为适配小型数控机床的模块化夹具三维设计，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工工装的设计规范，对夹具的定位组件、夹紧机构、安装基座等核心部件均做了精细化的特征还原，各零件间的装配约束完全匹配实际机械装配逻辑，可清晰呈现夹具与小型数控机床工作台的适配安装关系。渲染阶段采用哑光金属材质模拟夹具的钢制主体结构，对导轨、夹紧手柄等运动部件做了材质区分，搭配半透明阴影效果呈现整体装配状态，能够直观展示夹具的空间布局与操作空间。结构设计上采用模块化组合思路，将定位单元、夹紧单元、安装底座拆分为可独立更换的模块，可根据不同加工工件的外形尺寸、装夹需求快速调整组件搭配，无需整体更换夹具即可适配多规格小型工件的加工装夹需求。设计过程中充分考虑小型数控机床的加工行程与工作台尺寸，将夹具整体轮廓控制在适配范围内，同时优化了夹紧操作的人机交互位置，手动夹紧手柄设置在操作人员易触及的区域，降低装夹操作的动作幅度。夹具的定位基准面做了平整化结构设计，保证工件装夹后的定位精度，夹紧机构采用螺旋进给的夹紧方式，夹紧力稳定可调，可避免加工过程中工件出现位移，同时减少对工件表面的夹装损伤。底座部分设计有与机床T型槽适配的安装槽位，可快速完成夹具在机床工作台上的定位固定，各模块之间采用标准化的连接结构，拆装便捷，能够有效减少加工过程中的夹具换装、工件装卸时间，适配小型加工场景下的灵活生产需求，兼顾装夹精度与使用灵活性，解决小型数控机床加工过程中缺乏适配灵活、成本可控的专用装夹工具的问题，在保证装夹可靠性的前提下降低工装投入成本。
