教学演示用简易单缸内燃机结构

这款单缸动力结构的设计初衷，是面向机械原理入门教学场景打造的可视化演示载体，区别于工业量产的内燃机产品，它刻意弱化了复杂的密封、冷却、供油附属结构，把核心的动力转换逻辑直接暴露在观察者视野中，让初次接触动力机械的学习者能快速建立曲柄连杆机构的运动认知。从实际使用场景来看，它既可以作为中小学科创课堂的3D打印实操案例，也能作为职业院校机械基础课程的具象教具，甚至可以作为桌面级的动力原理展示摆件，帮助非机械专业的爱好者快速理解内燃机的基础运行逻辑。

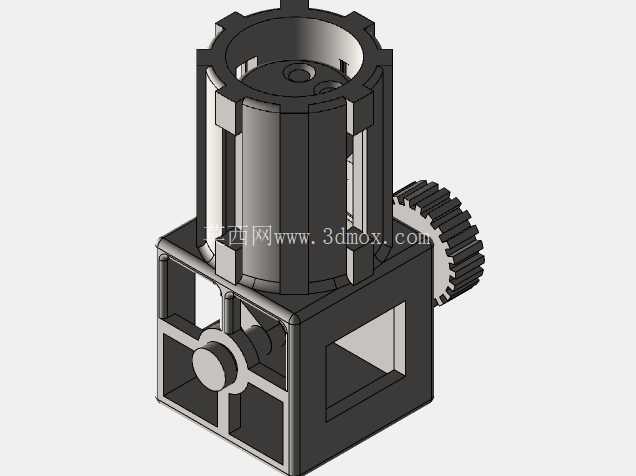

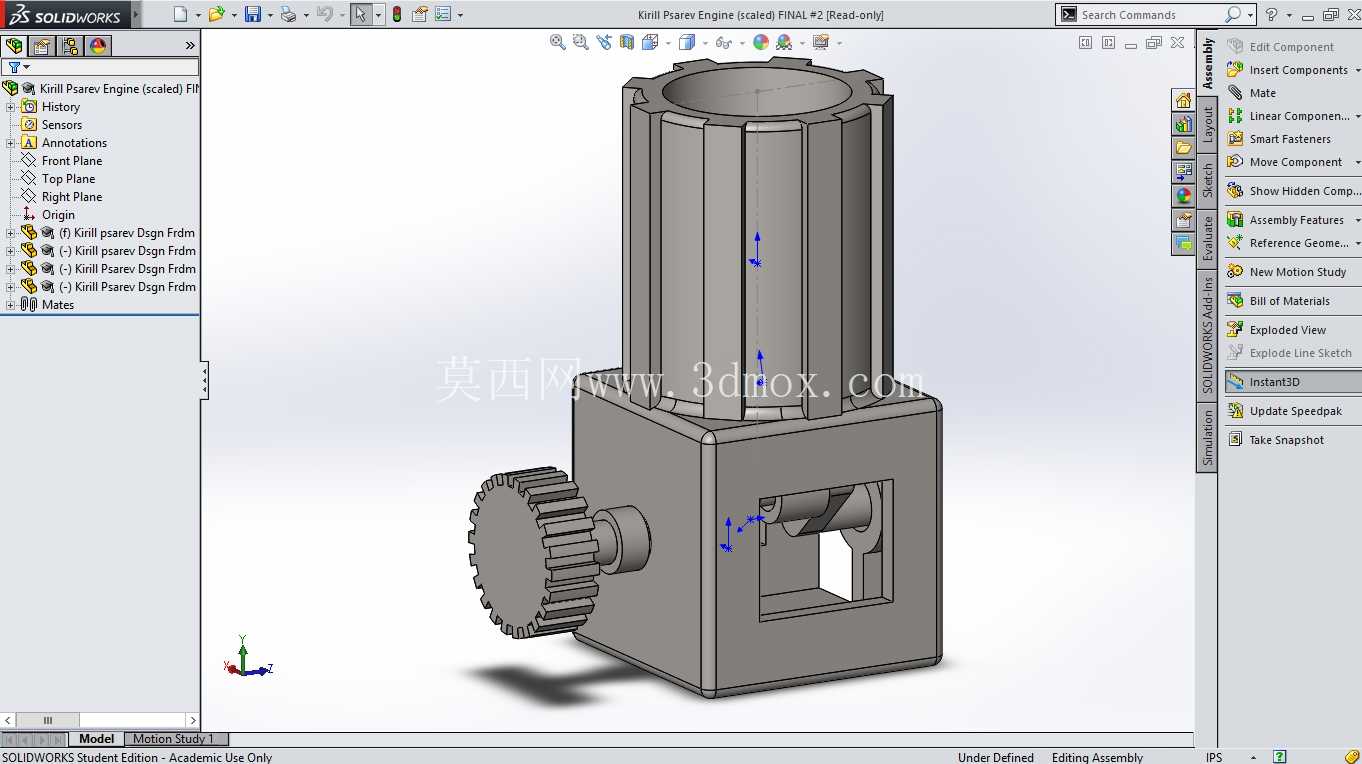

结构设计上，缸体部分采用了带纵向加强筋的方形基座搭配圆柱形缸筒的组合形式，方形基座预留了开放式的观察窗口，不需要拆解结构就能直接看到内部曲轴、活塞的联动过程，缸筒外壁的纵向筋条一方面提升了薄壁打印件的结构刚度，避免3D打印成型后缸筒出现椭圆变形影响活塞滑动，另一方面也作为视觉标识，帮助学习者快速识别缸体的轴向安装方向。侧置的齿轮传动结构直接外露，没有额外设置齿轮箱盖，转动齿轮就能手动驱动整个机构完成往复循环，不需要外接动力源就能演示完整的四冲程运动逻辑，手动驱动的阻尼感经过调校，转动过程中不会出现卡滞或者机构松垮的旷量，每一个行程节点都能清晰感知。

安装边界方面，整个结构的基座底部为平整的方形安装面，四个角点预留了标准的安装孔位，可以直接固定在桌面展示台或者教学实验板上，不需要额外设计转接夹具。侧向伸出的齿轮轴端做了标准化的轴径设计，可以搭配手动摇柄或者小型减速电机实现电动驱动，拓展不同的演示场景。缸筒顶部为开放式结构，学习者可以直观看到活塞在上止点、下止点的位置变化，配合侧面的观察窗，能同时观察到活塞的直线往复运动和曲轴的旋转运动，把抽象的曲柄连杆运动转化为肉眼可直接追踪的实体运动过程。

设计过程中特意对所有配合面做了适配3D打印工艺的公差预留，活塞和缸筒的配合间隙控制在0.2mm，既保证滑动过程顺畅无卡顿，又不会因为间隙过大出现晃动错位，曲轴和基座轴承位的配合采用了大圆角过渡，避免打印过程中出现应力集中导致的轴孔开裂。所有零部件都没有设置倒扣结构，不需要支撑材料就能完成FDM工艺打印，打印完成后只需要简单去除毛边就能完成组装，不需要额外的粘接或者紧固件辅助，非常适合入门级3D打印爱好者独立完成制作。

从功能特性来看，它虽然不具备实际的燃油燃烧做功能力，但完整还原了单缸内燃机的核心运动逻辑：活塞在缸筒内的直线往复运动通过连杆传递给曲轴，转化为曲轴的旋转运动，侧置的齿轮可以作为动力输出端连接其他负载，直观展示动力从直线运动到旋转运动的转换过程。和市面上常见的封闭式内燃机模型不同，它的开放式结构让每一个运动部件的动作轨迹都完全可见，学习者不需要借助剖面图或者虚拟仿真，就能直接观察到进气、压缩、做功、排气四个冲程对应的部件位置关系，大幅降低了机械原理的学习门槛。

在实际教学应用中，这款结构可以搭配不同的拓展配件实现更多演示功能，比如在缸筒顶部加装透明端盖，放入彩色标记小球就能直观展示气门的开闭逻辑，在曲轴端加装角度刻度盘，就能量化展示活塞行程和曲轴转角的对应关系，帮助学习者理解内燃机的正时概念。整个结构的所有零部件都采用等壁厚设计，打印过程中不会出现局部壁厚突变导致的翘曲变形，不同批次的打印件都能实现通用互换，适合批量制作作为教学耗材使用。
