航模用二氧化碳动力发动机结构设计

这款微型二氧化碳动力装置主要面向轻量型室内航模、小尺寸自由飞航模的动力配套场景，区别于常规燃油动力航模发动机，它依靠液态二氧化碳汽化产生的压力差输出动力，不需要复杂的点火系统、燃油混合配比机构，整体结构极度精简，非常适合小载荷、短航时的航模产品使用。从实际使用场景来看，这类动力装置多用于重量在500g以内的轻木航模、泡沫手抛机改装动力组，也可作为小型线操纵飞机的动力源，工作时没有明火、废气排放量极低，在室内场馆、校园航模活动场地使用时不会产生燃油异味，也不存在燃油泄漏污染模型蒙皮的问题，日常维护只需要检查气路密封状态，不需要定期清理积碳、调整油针，对入门级航模爱好者十分友好。

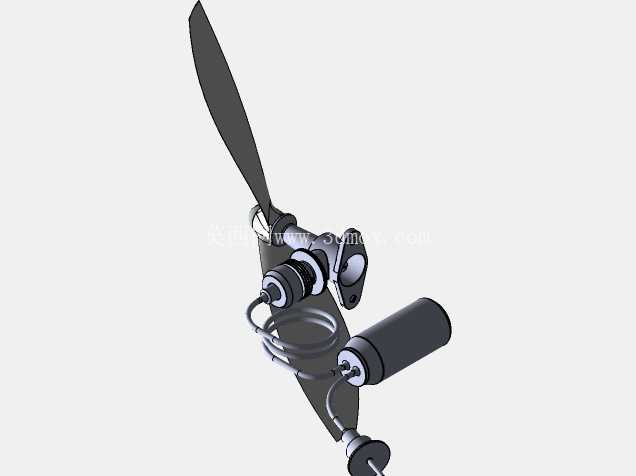

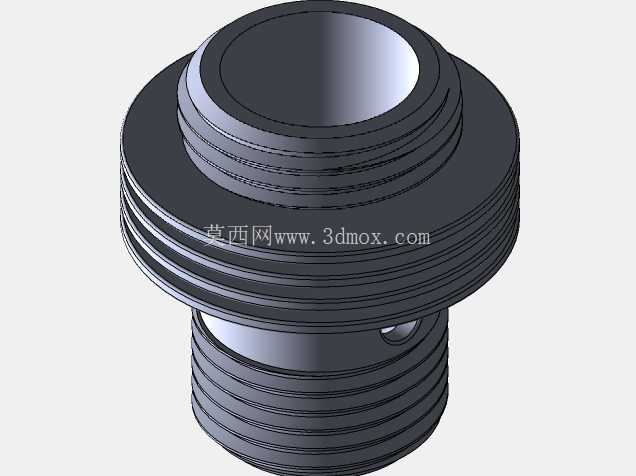

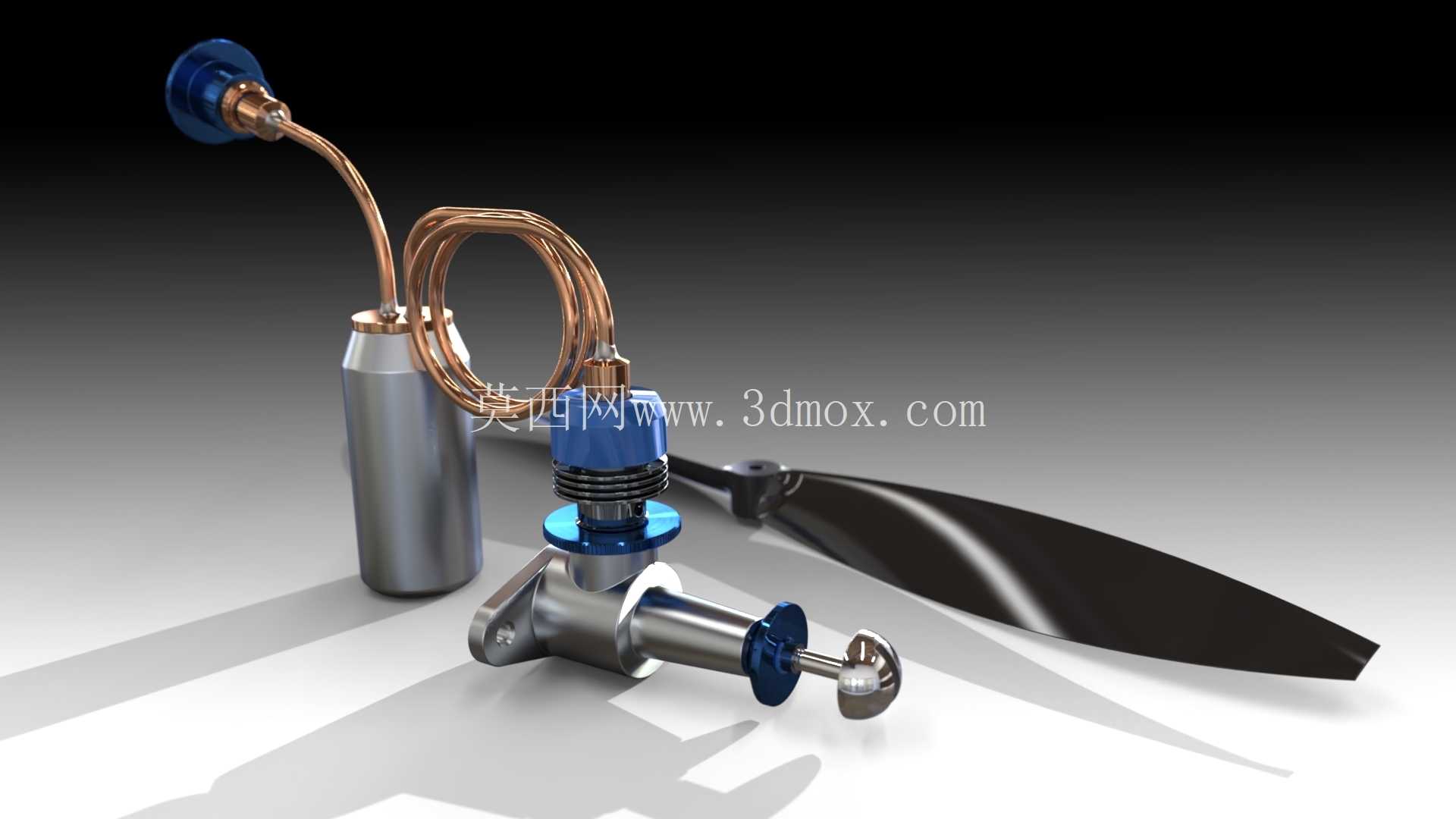

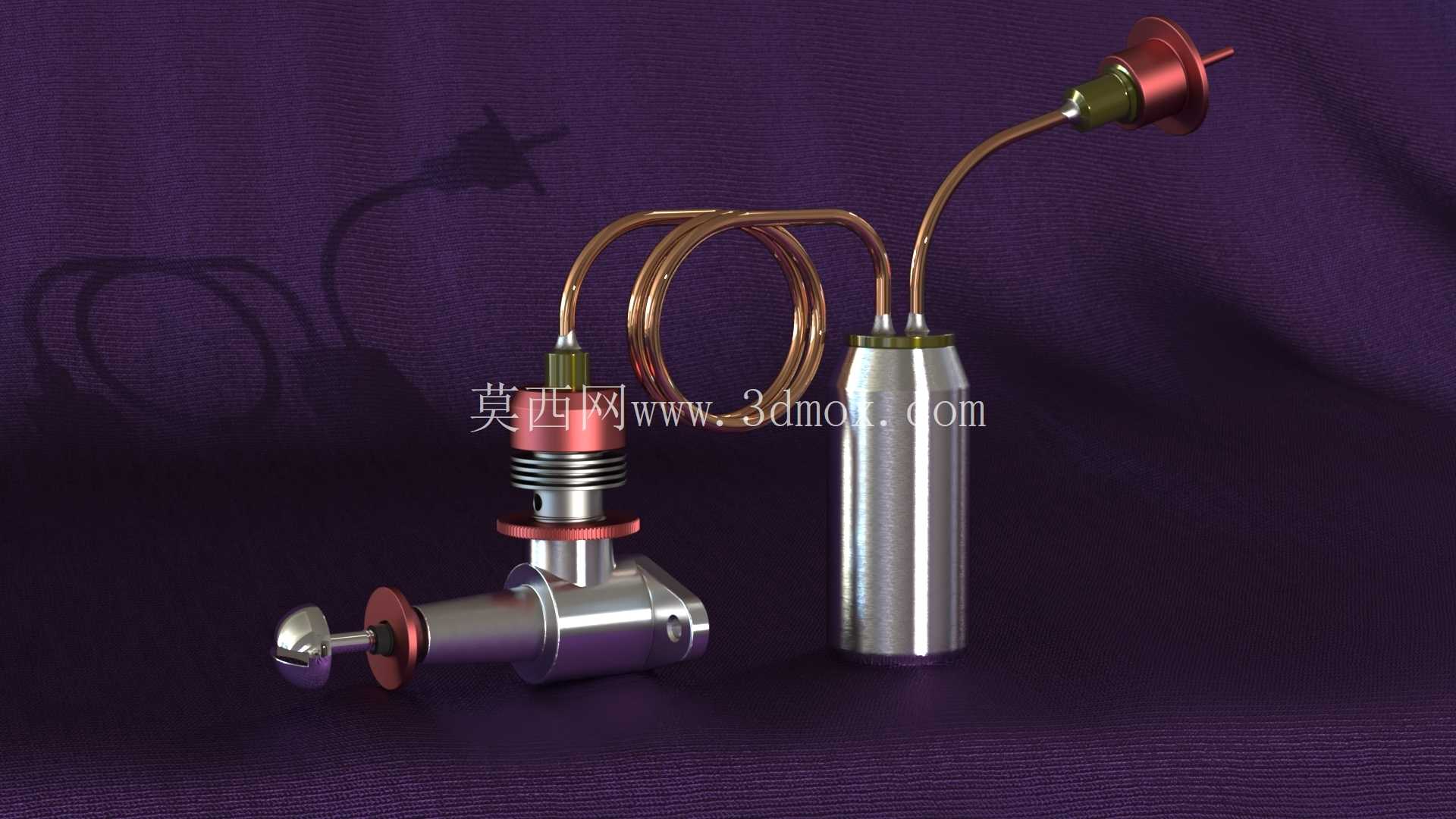

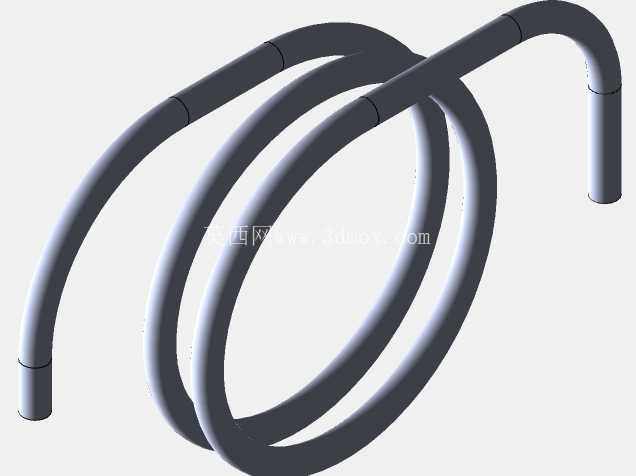

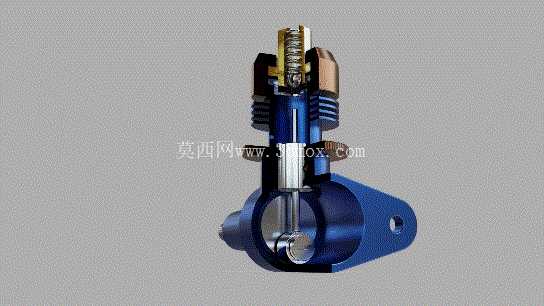

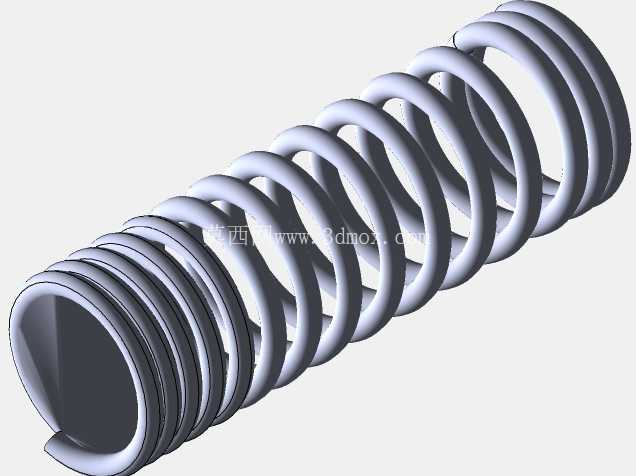

从结构设计逻辑来看，整套装置分为储气段、导流段、做功输出段三个核心部分，储气段采用标准小型高压二氧化碳气罐接口，兼容市面上通用的8g装食品级二氧化碳小气弹，不需要定制专用储气瓶，降低了后期使用的耗材成本。导流段采用盘绕式紫铜管设计，一方面可以延长高压二氧化碳的流动路径，让液态二氧化碳在管路内充分汽化吸热，避免出气端温度过低导致结霜影响动力输出稳定性，另一方面盘绕的管路可以起到缓冲压力波动的作用，让输出的气流压力更平稳，减少发动机工作时的抖动。做功输出段采用活塞式配气结构，缸体部分做了散热鳍片设计，虽然二氧化碳汽化过程本身会带走大量热量，但连续工作时缸体内部还是会因为气流摩擦产生一定温升，细密的环形散热鳍片可以在不增加过多重量的前提下，增大和空气的接触面积，保证长时间工作时的配气间隙稳定。

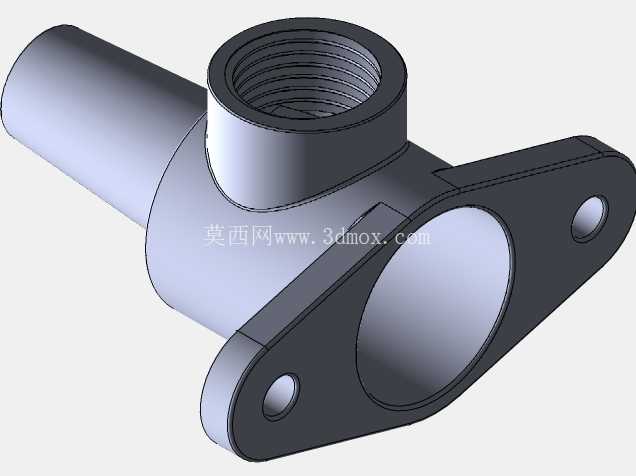

安装边界方面，整套动力装置的主体输出端直径不超过12mm，长度不含储气罐时为38mm，输出轴采用标准2mm航模轴径，可以直接适配市面上绝大多数微型航模螺旋桨，不需要额外制作转接轴套。储气罐安装位和做功单元采用分体式设计，中间通过紫铜管连接，安装时可以根据航模的重心布局灵活调整储气罐的摆放位置，不需要把整个动力单元都集中在机头位置，对于一些需要调整重心位置的非常规布局航模十分友好。气路连接部位采用锥面密封结构，不需要额外添加密封垫片，靠金属接触面的压合就能实现高压密封，反复拆装更换气弹也不会出现密封失效的问题。

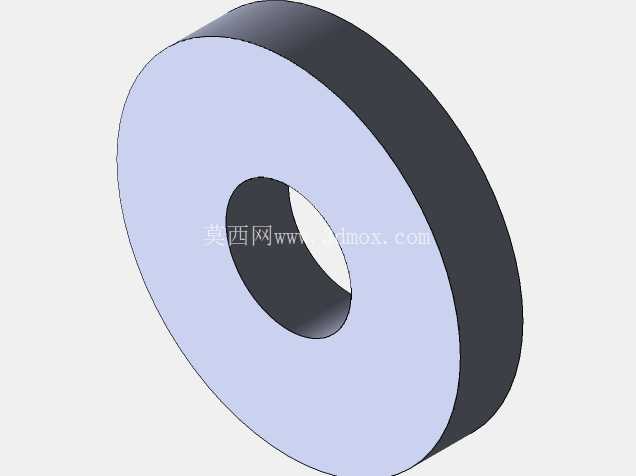

功能特性上，这款动力装置的输出转速可以通过调整进气节流口的大小来控制，不需要复杂的调速机构，只需要更换不同孔径的节流垫片就能实现不同的推力输出，适配不同起飞重量的航模。工作时整套装置的振动量极小，因为没有燃油发动机的爆震过程，动力输出是连续平稳的气流推动活塞做功，不会对航模的机身结构产生额外的振动载荷，对于轻木、薄泡沫这类刚性较差的航模结构来说，可以避免因为振动导致的蒙皮开裂、连接件松动问题。另外整套装置除了活塞和缸体的摩擦副之外，没有其他需要定期润滑的运动部件，二氧化碳气体本身在汽化时会带出少量储存时添加的润滑成分，可以自动对摩擦副进行润滑，长期存放也不会出现锈蚀卡滞的问题。

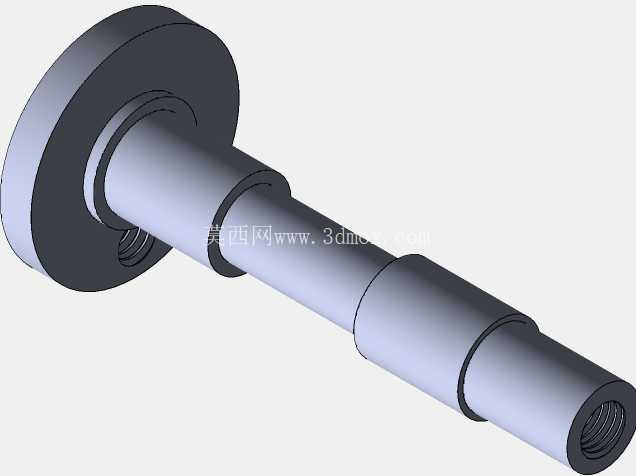

从设计细节来看，输出轴前端设计了标准的螺旋桨挡圈和锁紧螺母安装位，安装螺旋桨时不需要额外加装垫片，靠轴肩定位就能保证螺旋桨的同轴度，避免高速旋转时出现动平衡问题。紫铜管和两端接头的连接采用硬钎焊工艺，焊接部位做了圆滑过渡处理，没有应力集中点，在航模起降产生的轻微振动下不会出现管路断裂的问题。储气罐连接端设计了快速按压式充气接口，更换气弹时只需要把气弹按压进接口就能自动刺穿密封，不需要旋转拧紧，在航模飞行间隙可以快速完成动力补充，减少准备时间。整体结构的所有外露金属件都做了钝化处理，不会因为二氧化碳汽化产生的冷凝水导致锈蚀，长期使用也能保持外观整洁，不会出现锈迹污染航电机身的问题。
