适配80mmPC风扇的花园墙装排气组件

　　在家庭园艺种植、小型温室搭建以及阳台封闭种植区的改造场景中，密闭空间的空气流通一直是容易被忽略却直接影响植物生长状态的核心问题，尤其是采用玻璃、乙烯基复合材料搭建的小型花园墙结构，夏季内部积热、湿度过高容易引发植物烂根、病害滋生，冬季通风不足又容易导致闷湿霉变，这款适配标准80mm直流PC风扇的排气安装组件，正是针对这类场景的安装痛点做的结构优化设计。

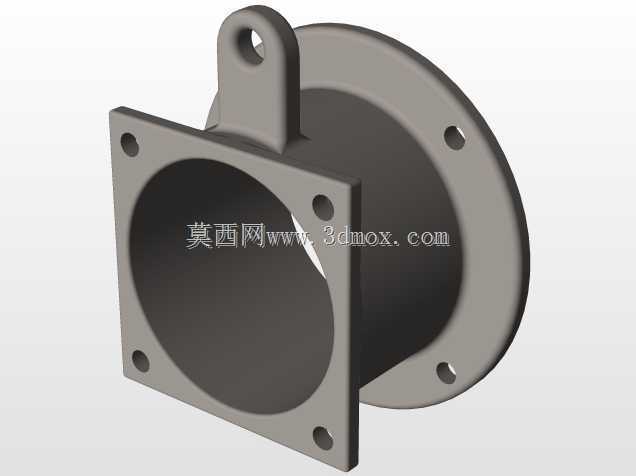

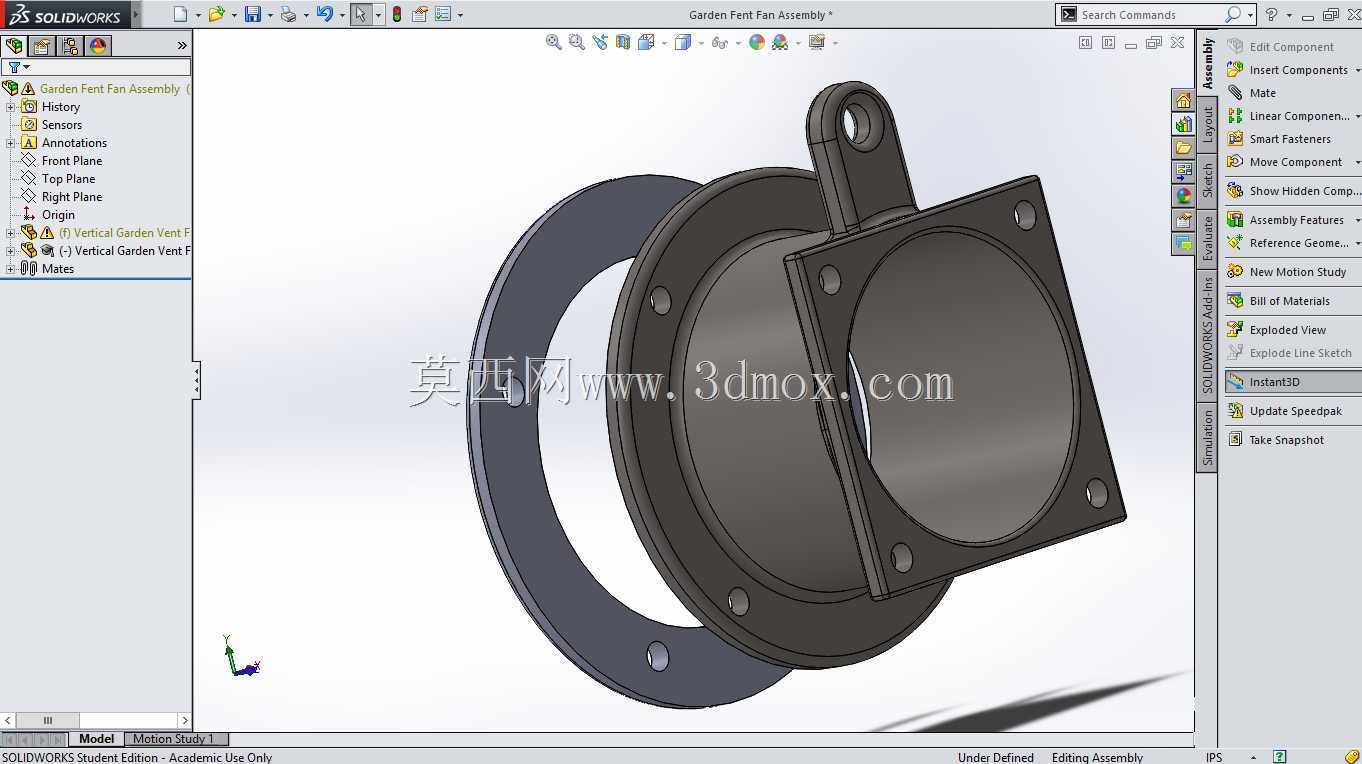

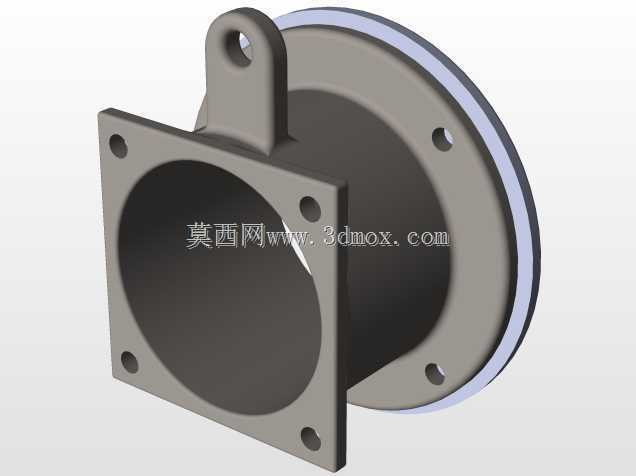

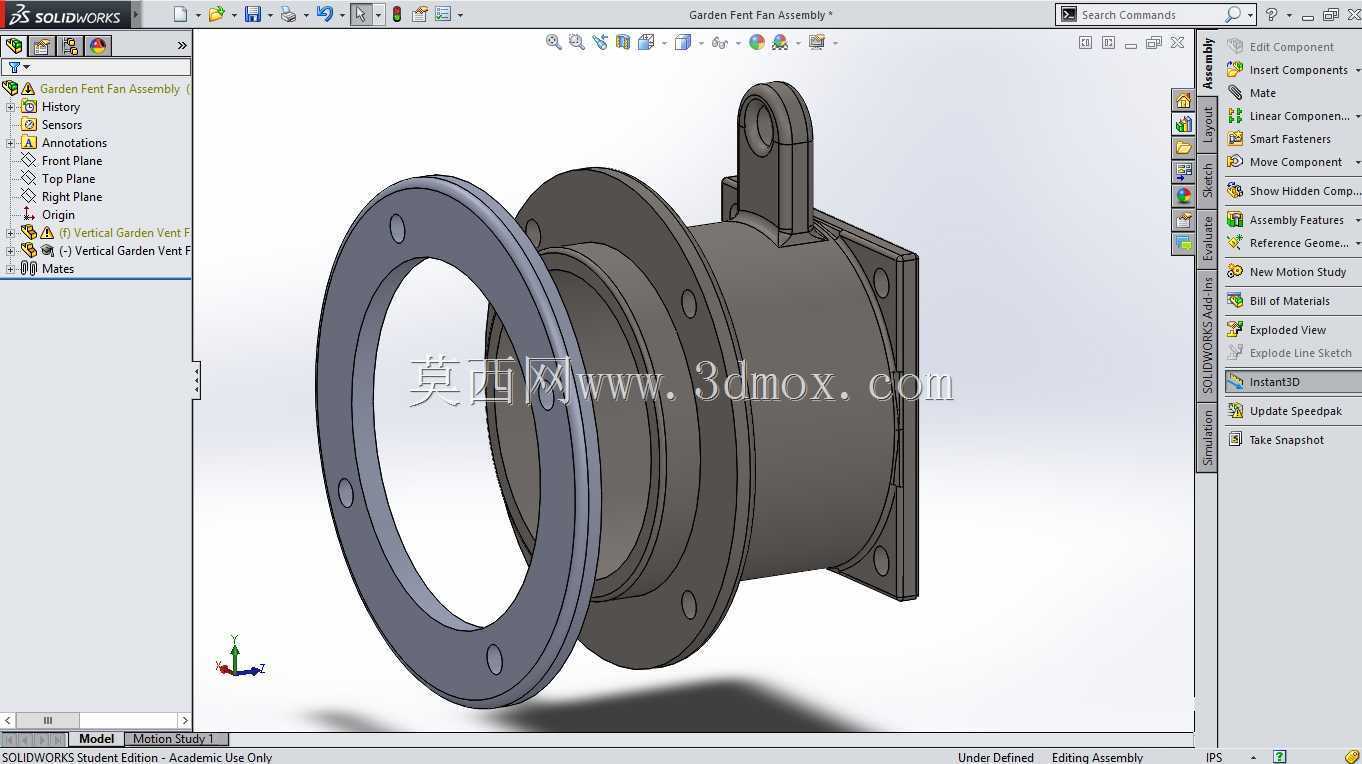

　　从实际安装边界来看，组件的核心适配基准是市面通用的80mm规格直流供电PC型风扇，这类风扇本身具备5V、12V多电压适配特性，可直接对接USB供电、小型太阳能供电模块或者常规低压直流电源，不需要额外布设强电线路，非常适合户外小型种植区的低功耗通风需求。组件整体分为三个核心结构段：前端带安装孔的法兰压圈、中段的风扇容纳筒体、后端的方形安装固定板，还有顶部一体成型的吊耳结构。其中前端法兰压圈做了均匀分布的6个安装通孔，匹配常规尼龙螺栓的安装尺寸，不需要在墙体上做复杂的预埋结构，只需要在花园墙对应位置开出直径匹配筒体的通孔，将筒体穿入墙体开孔后，用法兰压圈从内侧贴合墙面，穿入四个通用规格的尼龙螺栓就可以完成墙体侧的固定，这类尼龙螺栓在常规五金门店都可以采购到，不需要定制特殊紧固件，大幅降低了现场安装的配件门槛。

　　中段筒体的内径严格匹配80mm风扇的外轮廓尺寸，风扇可以直接嵌入筒体内部，通过筒体侧壁的预留螺孔完成风扇的固定，不需要额外做支架转接，筒体的长度刚好覆盖常规花园墙的墙体厚度范围，避免筒身过长造成的材料浪费或者过短导致的墙体密封不足问题。后端的方形安装板一方面可以贴合墙体外侧的平面，和内侧法兰形成对夹结构，分散墙体的受力，避免薄型复合材料墙面因为单点受力出现开裂，另一方面方形板的四个角也预留了安装孔位，如果是在厚度较薄的乙烯基板材上安装，可以额外加装紧固件提升结构稳定性。

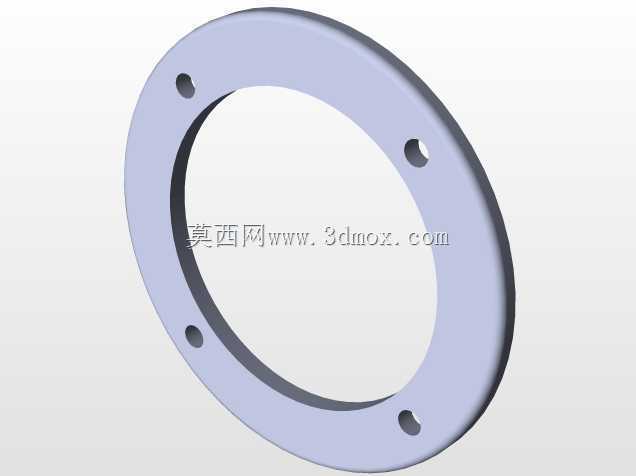

　　顶部的吊耳结构是针对吊装场景做的冗余设计，如果用户需要将这套排气组件安装在天花板位置做垂直向下或者向上的排风，不需要额外制作吊装支架，直接通过吊耳穿入吊杆或者吊绳就可以完成固定，适配不同的安装朝向需求。组件的密封设计也做了针对性优化，法兰压圈和墙面接触的面做了平面度处理，安装时只需要搭配薄型橡胶密封圈就可以完成墙体缝隙的密封，避免室外雨水顺着安装缝隙渗入室内种植区，同时也能减少排风时的漏风问题，提升通风效率。

　　从结构设计的思路来看，这套组件没有做多余的异形结构，所有的安装孔位、配合尺寸都遵循通用五金件和标准风扇的尺寸规范，建模过程中所有的配合公差都按照注塑件或者3D打印件的常规公差带设置，不管是采用FDM3D打印制作小批量样件，还是开模做批量注塑生产，都不需要额外调整结构尺寸。在实际使用过程中，用户可以根据通风需求选择5V或者12V的80mm直流风扇，低转速风扇可以满足日常的空气循环需求，高转速风扇可以在夏季高温时段快速排出种植区内的积热，组件本身的结构不会阻挡风扇的进排风路径，风阻损失控制在极低的水平，不会因为加装安装结构导致风扇通风效率明显下降。

　　另外考虑到户外使用的场景，组件的结构没有做容易积水的凹槽设计，所有外露面都做了微小的倾斜角度，雨水落在表面可以自然滑落，不会在结构表面积水造成长期浸泡老化，如果采用ABS或者ASA材料打印或者生产，本身就具备不错的耐候性，可以适应户外花园的日晒雨淋环境，不需要额外做表面防护处理。对于结构设计从业者来说，这套组件的设计思路非常值得参考，就是围绕标准现成部件做安装适配结构的优化，不需要重新设计风扇本体，只需要解决不同安装界面的固定、密封、适配问题，用最低的结构成本解决实际场景的安装痛点，所有的尺寸边界都围绕现有标准件的参数设定，避免了定制部件带来的成本上升和安装复杂度提升。
