乐迪R12DS十二通道2.4GHz航模信号接收装置

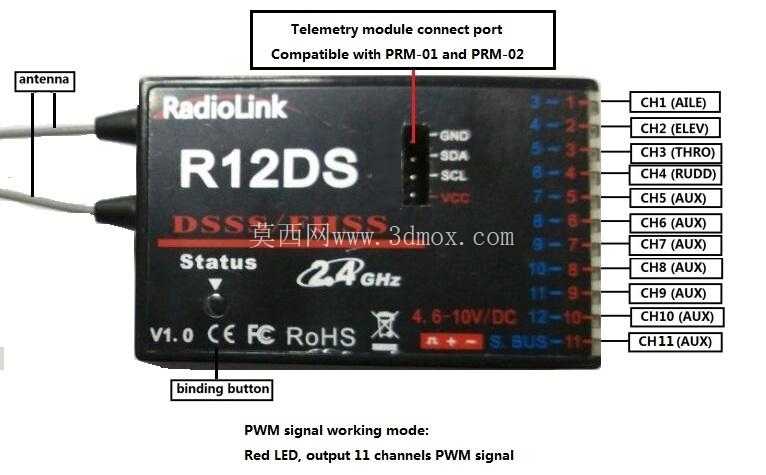

　　从功能特性来看，该接收装置采用2.4GHz频段扩频通信方案，抗同频干扰能力较强，在多设备同时作业的航模飞行场地中，可有效降低信号串扰导致的操控失控风险；装置共设置11个PWM信号输出通道与1个SBUS信号输出端口，可同时连接多个舵机、电调、开关类执行部件，满足固定翼航模的副翼、升降、油门、方向四个基础操控通道需求，剩余通道可拓展起落架收放、襟翼控制、云台舵机、航灯开关等附加功能，适配复杂构型航模的多通道控制需求。装置侧面预留的遥测模块连接端口，可兼容对应型号的回传模块，实现接收端电压、信号强度等基础数据的回传，方便操控者实时掌握链路工作状态。在航模、小型无人作业设备的遥控链路搭建场景中，信号接收装置是决定操控稳定性与通道拓展能力的核心部件，这款十二通道2.4GHz接收装置，主要适配固定翼航模、多旋翼无人机、遥控车模等需要多通道信号传输的遥控类设备，承担着将遥控端发射的控制信号转换为电信号输出给舵机、电调等执行部件的核心作用，同时支持回传模块拓展，可实现基础的设备状态数据回传，满足进阶玩家与小型作业设备的状态监控需求。

　　装置正面设置的绑定按键，用于和对应品牌的遥控发射端完成对频绑定，操作时仅需在通电状态下按下按键即可进入绑定模式，无需复杂的参数设置，降低了现场调试的操作门槛；状态指示灯可直观反馈当前的信号连接状态、供电状态，调试时可通过灯效快速判断设备工作是否正常。从设计思路来看，该接收装置采用紧凑的长方体壳体布局，所有信号接口统一排布在壳体单侧，接线时所有舵机线、电源线均可从同一侧引出，方便在航模设备舱内整理线束，避免线束杂乱干扰其他机载部件；天线采用外置引出设计，两根天线分别从壳体侧面伸出，安装时可将天线调整为互相垂直的角度，优化全方向信号接收效果，降低机身结构遮挡导致的信号衰减问题；壳体表面采用磨砂阻燃塑料材质，既可以减轻自身重量，适配航模类设备对机载部件的轻量化要求，也可在机载电路出现短时过载时提供基础的绝缘防护，避免短路故障扩大。

　　从外形尺寸与安装边界来看，该装置主体长度约50mm，宽度与厚度均控制在较小范围内，可适配多数中小型航模的设备舱安装空间，安装时可通过双面泡棉胶固定在设备舱内的平整位置，也可通过壳体上预留的安装孔位使用螺丝固定，安装位置需尽量远离电调、图传发射机等强电磁干扰部件，同时避免天线被金属结构、碳纤维板材完全包裹，防止信号屏蔽。供电方面，该装置支持4.8-10V的宽电压输入范围，可直接通过电调的BEC输出供电，也可通过独立的接收机电池供电，适配不同的机载供电方案，无需额外加装稳压模块，简化了机载电路的接线复杂度。

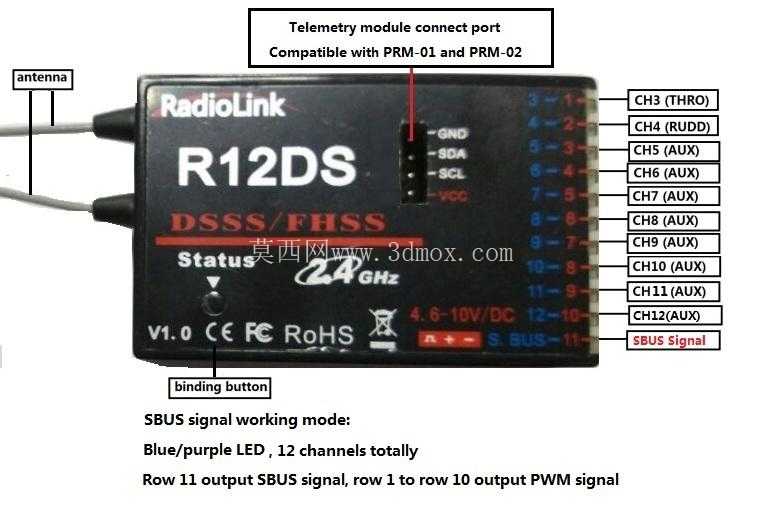

　　在实际装机调试过程中，需要注意各通道的接线顺序，将对应通道的舵机信号线按照信号、正极、负极的顺序接入对应端口，避免正负极接反导致舵机或接收装置损坏；SBUS端口的信号输出为反向串口信号，连接飞控设备时需要确认端口的信号类型匹配，必要时可通过信号反向模块转换后接入。对于需要拓展遥测功能的使用场景，安装回传模块时需要注意端口的针脚定义，对准GND、SDA、SCL、VCC对应针脚后插入，避免针脚错位导致模块烧毁。该接收装置的通道输出精度可满足多数航模操控的需求，PWM信号输出的脉宽范围覆盖常规舵机的控制区间，无需额外调整舵机行程即可实现基础的舵面控制，配合支持该协议的发射端使用时，可实现失控保护功能设置，在信号丢失时自动将各通道输出恢复至预设的安全位置，降低设备失控坠机的风险。
