ESOP-10封装数模转换芯片三维结构

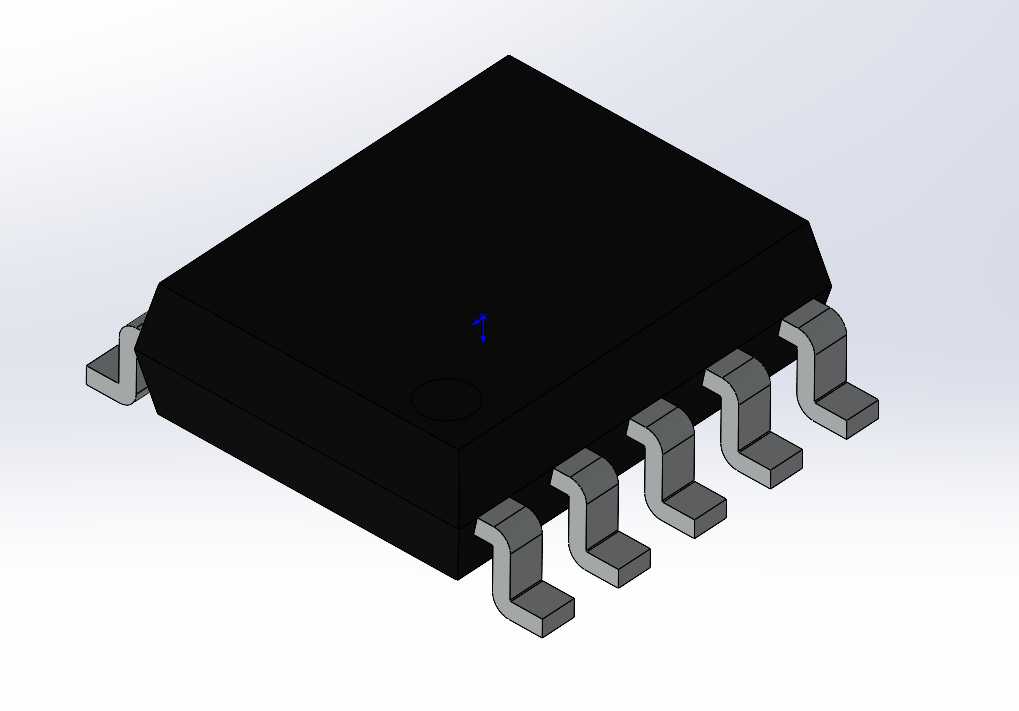

　　在工业控制信号输出、仪器仪表校准、工业PLC模拟量扩展模块这类场景里，双路15位DAC芯片是把数字控制量转换成标准0-5V、0-10V模拟信号的核心器件，而ESOP-10作为这类芯片常用的贴片封装形式，其三维结构的精准度直接决定了PCB Layout阶段的封装匹配度、SMT贴片的良率，以及后期整机装配时的结构干涉风险。做这类电子元件三维建模的时候，首先要锚定实际生产中的安装边界：ESOP-10封装的引脚是双侧对称排布，单侧5个引脚，引脚间距、引脚伸出塑封体的长度、引脚的成型弯折角度都要严格对应贴片加工的工艺要求，不能出现引脚和PCB焊盘对位偏移的问题，不然过回流焊的时候容易出现虚焊、连锡的不良。

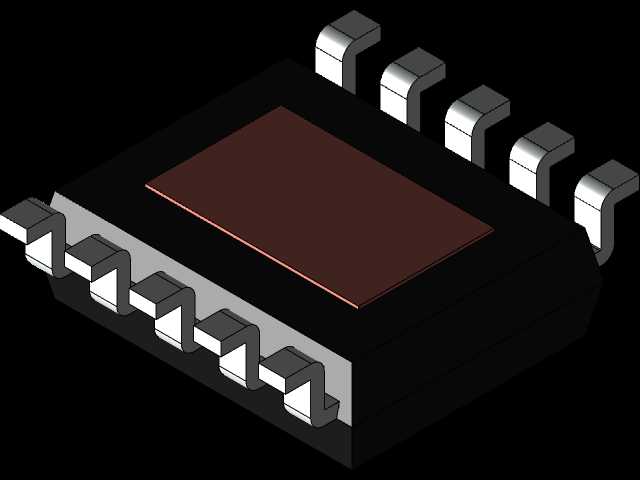

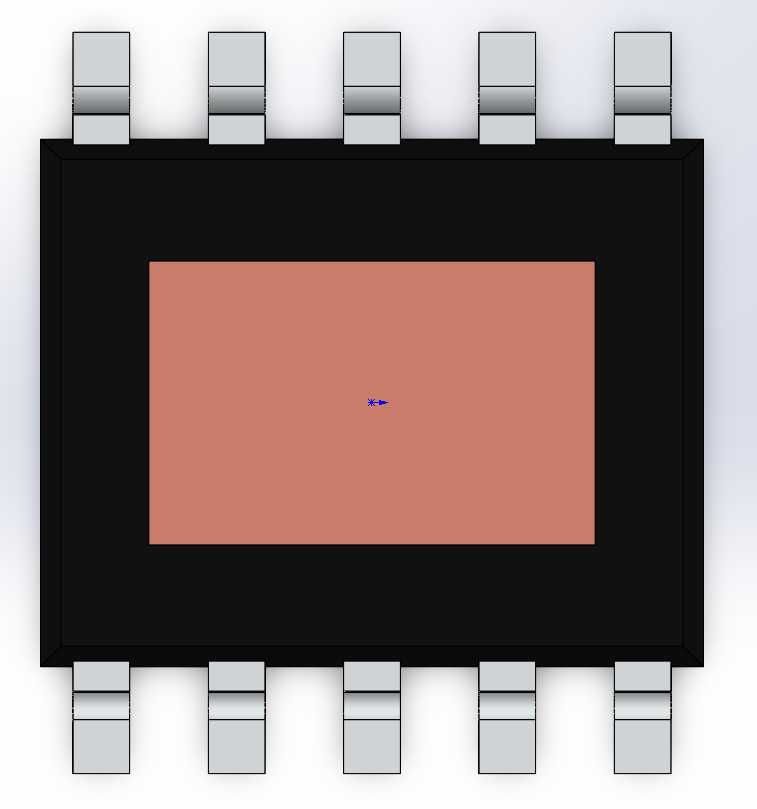

　　建模过程中，塑封主体的尺寸是核心基准，要区分开本体的长宽高和引脚所在的平面高度差，塑封体表面的散热区域（也就是模型里的红棕色区域）的位置和尺寸要和实际芯片的散热焊盘对应，这个区域在实际应用中是要和PCB上的散热覆铜连接的，建模时如果尺寸偏差，会导致后期热仿真结果失真，影响芯片长期工作的散热可靠性。引脚部分的建模不能只做简单的方块拉伸，要还原实际SOP封装引脚的阶梯成型结构，也就是靠近塑封体的部分厚度稍大，末端贴装部分做减薄处理，同时引脚的宽度、相邻引脚的间隙要严格控制，避免出现引脚间隙过小导致的焊锡桥接风险。

　　从实际应用的角度说，这类封装的三维模型在做整机结构设计的时候，还要考虑芯片周边的安全距离：比如芯片上方和结构外壳的间隙要满足安规要求，周边和电解电容、接线端子这类较高元件的距离要预留出后期返修的操作空间，不能出现元件贴装后被周边结构件顶住的情况。建模时还要注意塑封体的边角倒角，实际芯片的塑封边角不是尖锐直角，是有微小的脱模倒角的，这个细节虽然不影响电气性能，但在做装配干涉检查的时候，如果忽略倒角，容易出现误判干涉的情况，导致结构设计反复修改。

　　另外，这类数模转换芯片的封装模型，还要考虑和PCB封装库的坐标对齐，也就是模型的原点要设置在芯片的几何中心或者第一引脚的定位点，和EDA软件里的封装原点保持一致，这样在导入结构软件做协同设计的时候，不需要额外调整坐标位置，能直接匹配PCB的布局位置。引脚的共面度也是建模时要注意的点，所有引脚的贴装面要处于同一个水平面上，偏差要控制在SMT工艺允许的范围内，不然在做虚拟装配的时候，会出现部分引脚悬空的误判，影响工艺评审的结果。

　　在做工业类产品设计的时候，这类模拟输出芯片往往布置在IO接口附近，周边会有信号隔离器件、接线端子等结构，精准的三维封装模型能提前排查元件高度冲突，比如芯片高度和端子的固定卡扣是否干涉，和PCB上方的绝缘片是否有间隙，这些问题如果等到打样阶段才发现，会耽误项目进度，也会增加改板的成本。建模时还原的芯片外形细节，比如本体上的标记点位置，也能和实际丝印对应，方便生产时的元件方向核对，减少贴装反向的不良。
