卧式花生加工处理设备结构设计

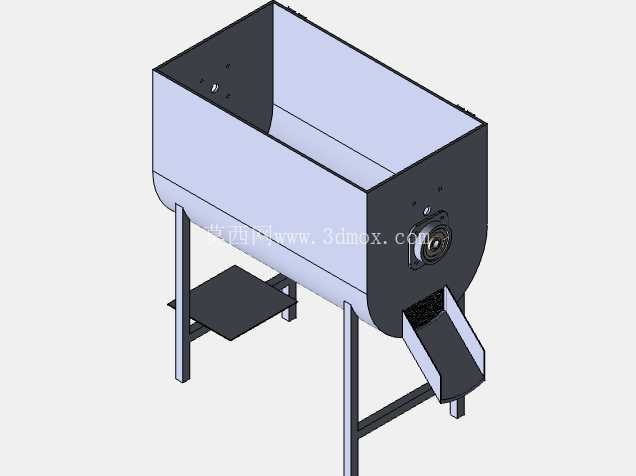

　　这套花生加工设备的三维结构，主要面向小型粮油加工坊、山区农户自营加工点、村镇级农产品处理站点的使用场景，区别于大型粮油生产线的连续化量产设备，该结构更适配小批量、灵活转场的加工需求，可覆盖花生脱壳后烘烤预处理、榨油前研磨喂入、带壳花生清选搅拌等多类工序，不需要额外搭配复杂的上料辅助线，人工直接从顶部敞口区域投料即可完成作业。从结构设计逻辑来看，主体采用上敞口下半圆弧的卧式罐体结构，上半部分做直边敞口设计，一方面是降低人工投料的抬升高度，适配单人站立作业的操作高度，另一方面敞口区域预留的法兰安装位，可根据实际加工需求加装防尘盖板、喷淋组件或者热风循环管路，不需要对主体罐体做二次焊接改造；下半部分的圆弧槽体设计，主要是为了适配内部搅拌、推送组件的运动轨迹，避免花生果或者花生仁在槽体内出现堆积死角，减少加工过程中的物料残留，圆弧过渡的内壁也能降低物料摩擦破损率，尤其针对种衣完整度要求较高的种用花生处理场景，能有效减少表皮划伤。

　　设备的支撑机架采用方管焊接结构，四条支腿做向外微张的倾斜设计，支腿底部预留地脚安装孔，可直接固定在水泥地面或者简易钢制平台上，支腿中部焊接的置物平台，可临时放置加工辅料、检修工具或者配套的电控小元件，不需要额外搭配辅助工作台；罐体端部的驱动安装位采用加厚法兰板结构，预留的轴承安装位、轴封槽位完全符合常规粮油加工设备的密封要求，可避免加工过程中粉尘、细小碎屑进入轴承座造成磨损，驱动端下方设置的倾斜出料溜槽，溜槽角度设置为42度，刚好满足花生仁、花生碎的自然滑落角度，不需要额外加装振动出料组件，溜槽出口的高度适配常规收纳袋、周转箱的放置高度，接料时不需要额外垫高容器。

　　从安装边界尺寸来看，设备整体长度控制在1.4米左右，宽度0.75米，整体高度（含支腿）为1.2米，顶部敞口距离地面的高度为0.95米，完全符合成年操作人员的舒适投料高度，不需要搭建操作台阶；设备安装时需要预留的操作空间为：投料侧预留0.6米的站立操作空间，驱动端预留0.4米的检修拆装空间，出料侧预留0.5米的接料操作空间，整体占地不超过2平方米，非常适合场地面积有限的小型加工场所使用。

　　在功能适配性上，该结构的罐体壁厚预留了3mm的加工余量，可根据不同的加工工况更换内部组件：如果用于花生榨油前的烘炒搅拌，可在罐体夹层加装导热油腔，内部加装翻炒桨叶；如果用于花生脱壳后的清选分级，可在内部加装不同孔径的筛网组件，配合底部的风选通道完成果壳、果仁的分离；如果用于花生食品的糖衣、裹粉加工，可在敞口位置加装喷雾组件，内部更换为柔性搅拌桨，避免破坏花生仁的完整外形。结构设计过程中特意规避了复杂的曲面结构，所有钣金件均采用常规折弯、焊接工艺即可加工，没有特殊的定制异形件，配套的标准件全部采用市面通用规格，后期维护更换配件的成本极低，非常适合县域级小型机械加工厂进行本地化生产制造，不需要投入高精度的加工设备即可完成整套设备的制作装配。
