小型立式甘蔗榨汁设备结构设计方案

　　这款立式甘蔗榨汁设备的结构设计，完全围绕县域小型果蔬加工摊点、村镇自营甘蔗售卖点的实际使用场景展开，没有冗余的装饰性结构，所有构件的选型与排布都优先考虑本地加工条件下的可制造性，以及日常使用中的维护便捷性。从安装边界来看，设备整体采用立式框架布局，底部为方形落地支撑底座，底座边缘预留了四个地脚螺栓安装孔，可直接固定在水泥操作台或者角钢焊接的简易支架上，整体占地尺寸控制在0.6米长、0.4米宽的范围内，高度不超过1.1米，完全适配乡镇集市摊位、小型临街饮品店的狭小操作空间，不需要额外改造操作台面就能完成安装。

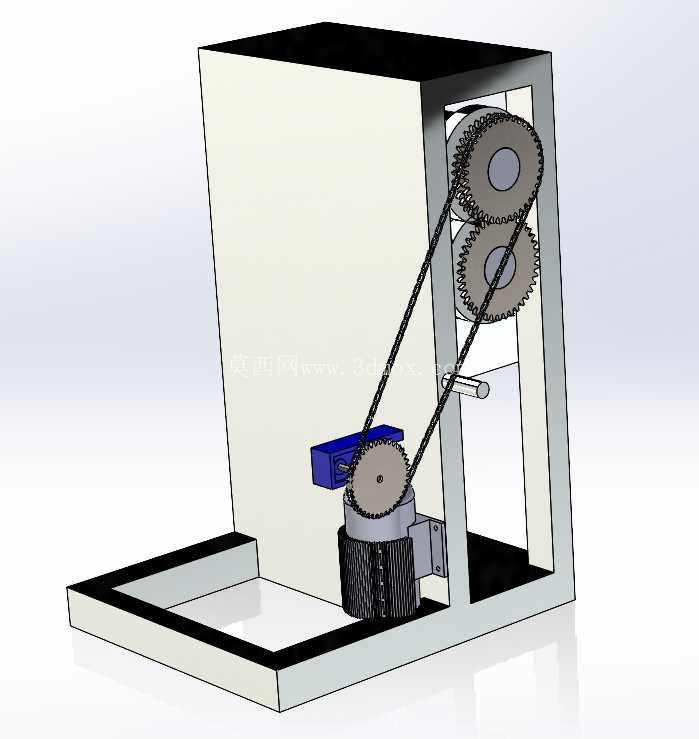

　　设备的核心压榨单元采用上下平行排布的双压榨辊结构，两个辊轴的端部分别固定同模数的啮合直齿轮，保证两个压榨辊能够以恒定的传动比反向同步转动，辊面加工有均匀的细密齿形沟槽，既可以增大与甘蔗表皮的摩擦力，避免进料时甘蔗打滑，又能在压榨过程中对甘蔗纤维形成多点咬合挤压，提升出汁率，两个压榨辊之间的间隙设置为3-8毫米可调，通过辊轴端部的调节螺栓可以根据甘蔗的粗细、纤维硬度灵活调整压榨间隙，既可以处理直径较细的紫皮甘蔗，也能适配直径更粗的青皮甘蔗，避免间隙过小导致的设备卡滞、电机过载，或是间隙过大导致的出汁率不足问题。动力传输部分采用带传动与齿轮传动组合的方案，底部的动力输出端先通过V带将动力传递到下压榨辊的轴端，再通过下压榨辊端部的齿轮与上压榨辊的齿轮啮合，实现两个辊子的同步反向转动，带传动的结构本身具备过载打滑的特性，当进料量过大、甘蔗过硬导致负载突然升高时，皮带会在带轮上产生轻微打滑，避免硬冲击打坏齿轮或是烧毁动力单元，同时带传动的结构也能缓冲动力单元启动时的瞬时冲击，让压榨辊的转动更平稳，减少运行过程中的震动和噪音。

　　机架部分采用方管焊接的框架式结构，外侧覆盖薄钢板作为防护壳体，既可以将传动齿轮、皮带等运动部件完全封闭在壳体内部，避免日常操作时操作人员的衣物、肢体误触运动部件造成安全隐患，也能阻挡压榨过程中溅出的甘蔗汁、蔗屑落到传动部件上，降低传动部件的锈蚀和磨损速度，延长设备的维护周期；机架的进料侧设置有倾斜的进料导槽，导槽的角度刚好对准两个压榨辊的进料间隙，操作人员只需要将削去硬节的甘蔗顺着导槽送入，不需要刻意对准辊缝就能顺利进料，降低操作难度；设备的出料侧分别设置了蔗渣出口和汁液收集槽，蔗渣会顺着压榨辊转动的切线方向直接落到设备后侧的收集容器内，榨出的甘蔗汁则会顺着压榨辊下方的倾斜集液盘汇集到出汁口，直接流入下方的接汁容器，不需要额外加装导流部件，结构简单且不容易出现汁液残留、变质的问题。

　　在设计过程中，所有的传动部件安装位都预留了足够的拆装空间，齿轮、皮带轮、轴承这些易损件都采用标准件选型，不需要定制特殊规格的配件，在本地的五金机电商铺就能买到替换件，哪怕是没有专业维修经验的操作人员，只需要拆开侧面的防护盖板就能完成皮带更换、齿轮润滑、轴承调整等日常维护工作，完全适配本地制造、本地维护的使用需求，不需要依赖外地的配件供应或是专业售后团队。设备的动力单元安装在机架底部的内侧安装位，安装座预留了长条形调节孔，可以通过调整动力单元的安装位置来张紧传动皮带，不需要额外加装张紧轮，进一步简化了结构，降低了制造成本和故障点。从实际使用的角度出发，整个设备的结构没有复杂的曲面或是特殊加工工艺，所有的金属构件都可以通过常规的切割、焊接、车削、钻孔工艺完成加工，不需要使用五轴加工中心等高端加工设备，本地的小型机械加工作坊就能够完成全部构件的制造，大幅降低了设备的制造成本，也方便根据实际使用需求对局部结构进行灵活调整。
