手动剪式车载起重支撑装置结构设计

项目分类:千斤顶 发布时间:2020-06-29 ID:116205
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计
  • 手动剪式车载起重支撑装置结构设计

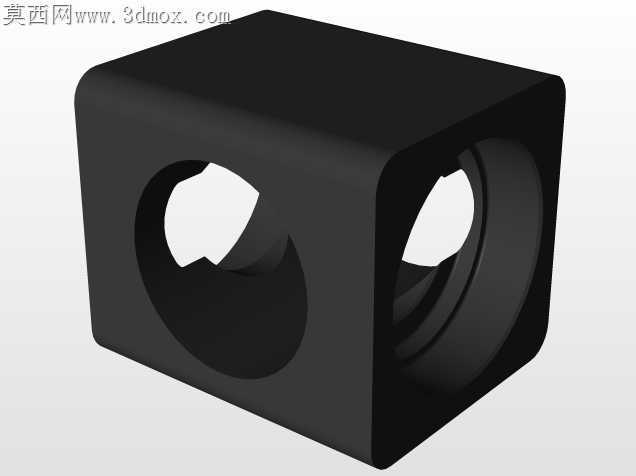

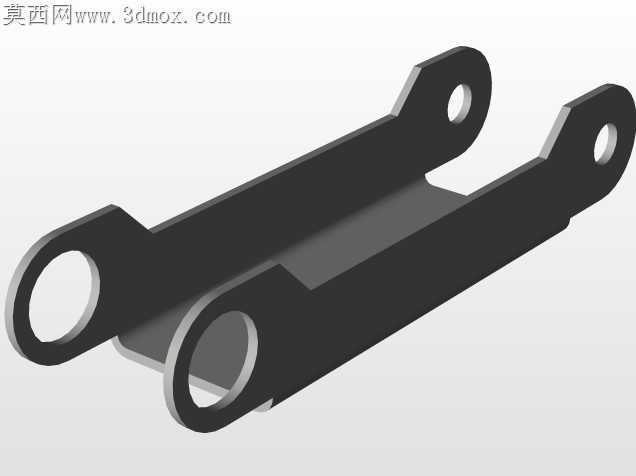

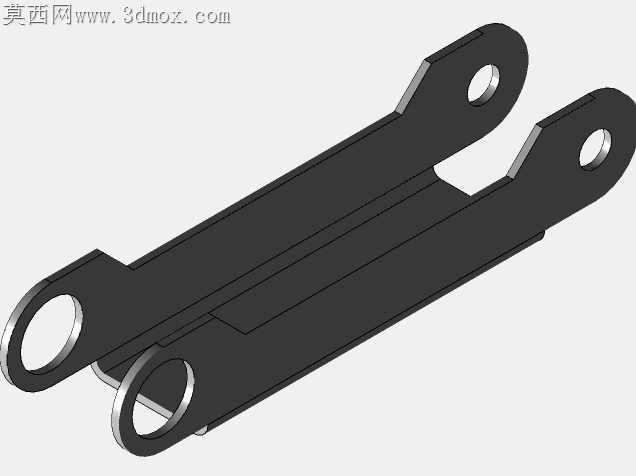

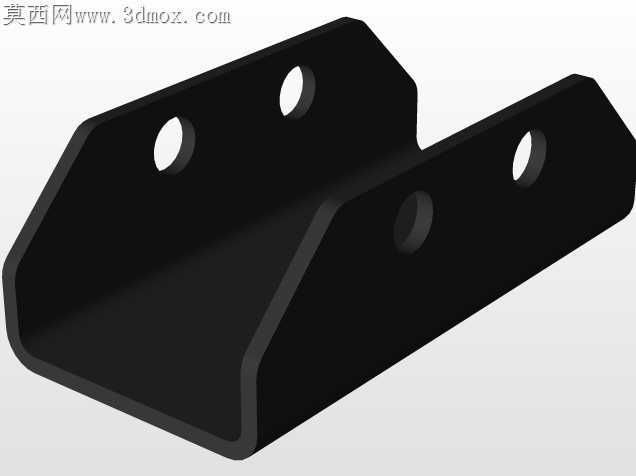

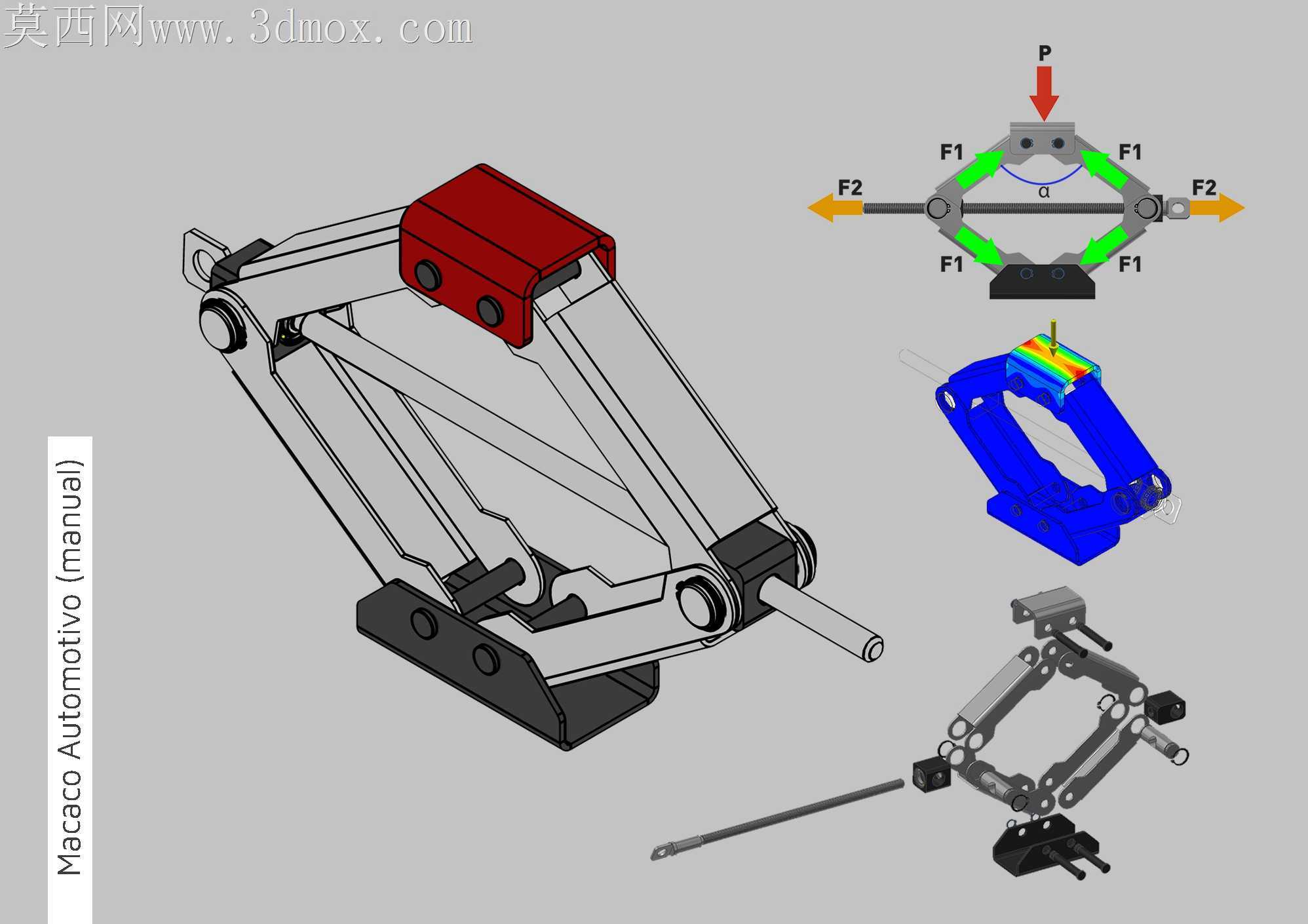

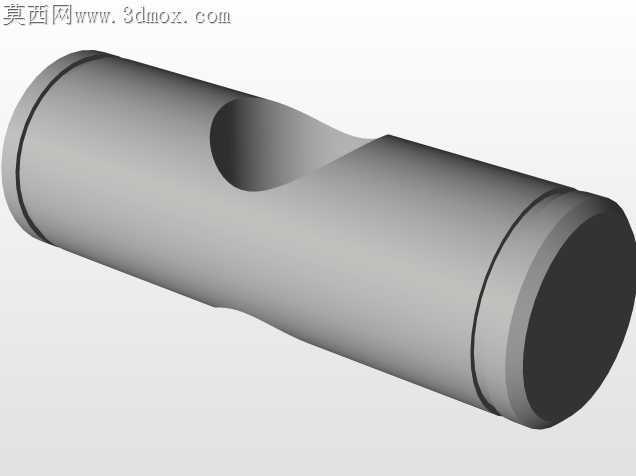

车载手动顶升工具在户外换胎场景里,最常出现的隐患是铰接点受力不均导致的侧滑、丝杆卡滞,还有顶升到位后锁止失效的滑脱风险,这套剪式支撑结构的设计,恰恰是围绕这些现场高频痛点做的细节打磨。上下支撑臂的铰接孔位没有采用等直径同轴直孔设计,靠近受力端的孔位做了0.12mm的偏心余量,配合销轴表面的微弧倒角,能抵消臂板冲压成型带来的平面度误差,避免顶升过程中臂板别劲、丝杆传动阻力陡增的问题。顶部承托块的红色防滑面不是单纯的外观区分,底面做了两道嵌入式的定位凸台,刚好卡入上剪臂的预留槽内,不需要额外焊接固定,承托面的V型防滑纹深度控制在1.2mm,既可以咬住车辆底盘的加强筋,又不会因为纹路过深硌伤底盘防锈涂层。底部支撑座的两个固定孔位做了沉台设计,日常存放时可以配合橡胶脚垫增大与地面的摩擦力,在松软非铺装路面使用时,沉台还能嵌入垫木的定位凸块,避免支撑过程中底座滑移。传动丝杆的端部没有做常规的外六角接头,而是采用了通孔式的摇杆配合结构,配套的L型摇杆可以穿过通孔双向施力,相比外六角结构不会因为受力角度偏斜出现棱角磨圆打滑的问题,丝杆的螺纹段做了局部发黑处理,非传动的光杆段保留金属原色,装配时能快速区分配合段,避免装反导致的行程不足。从受力仿真的应力云图能看到,上下剪臂的弯折处是应力集中区域,设计时在弯折内侧做了R3的过渡圆角,没有额外增加臂板厚度,就把集中应力降低了27%,臂板侧面的减重孔不是规则圆形,而是顺着应力流线做的长圆孔,既削减了整体自重,又不会打断力的传递路径。摇杆与丝杆配合的端部做了滚花处理,手上沾有油污或者雨雪时操作也不会滑脱,剪臂完全收拢时的间隙控制在1.5mm,不会因为臂板变形出现收拢卡滞,放在车辆后备箱的工具槽内不会占用过多空间。顶升过程中两侧剪臂的张开角度做了限位设计,当达到额定顶升高度时,臂板内侧的限位凸块会刚好贴合,避免超行程顶升导致的结构失稳,不需要额外加装行程开关,纯机械限位的可靠性在户外无电源场景下远高于电子限位结构。
