车载便携剪式顶升起重工具结构设计

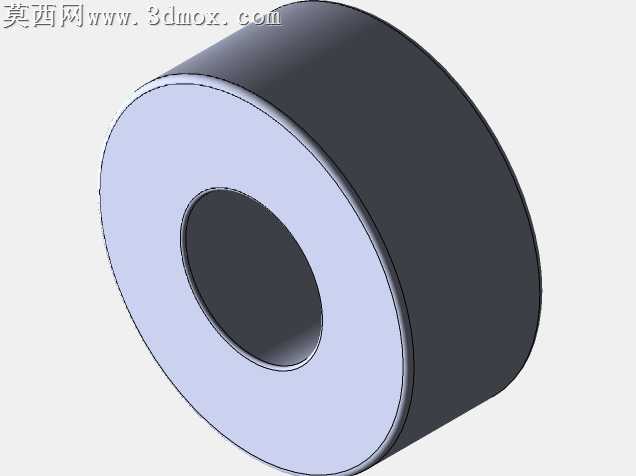

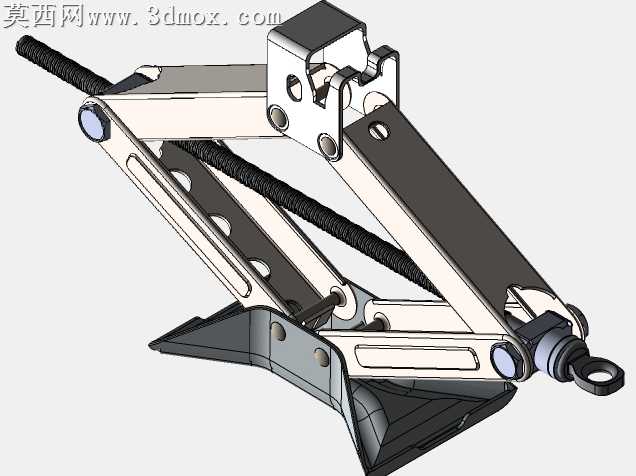

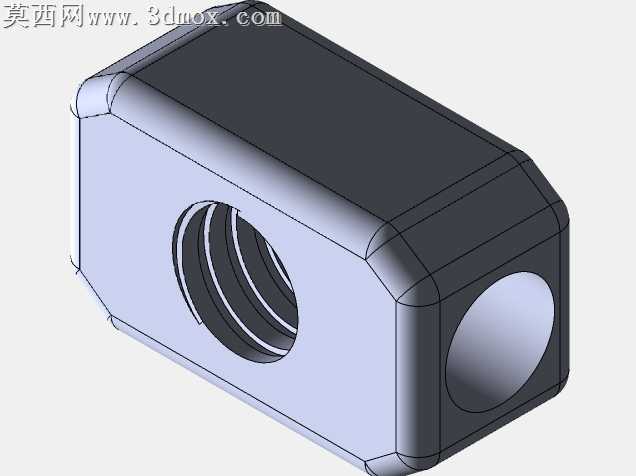

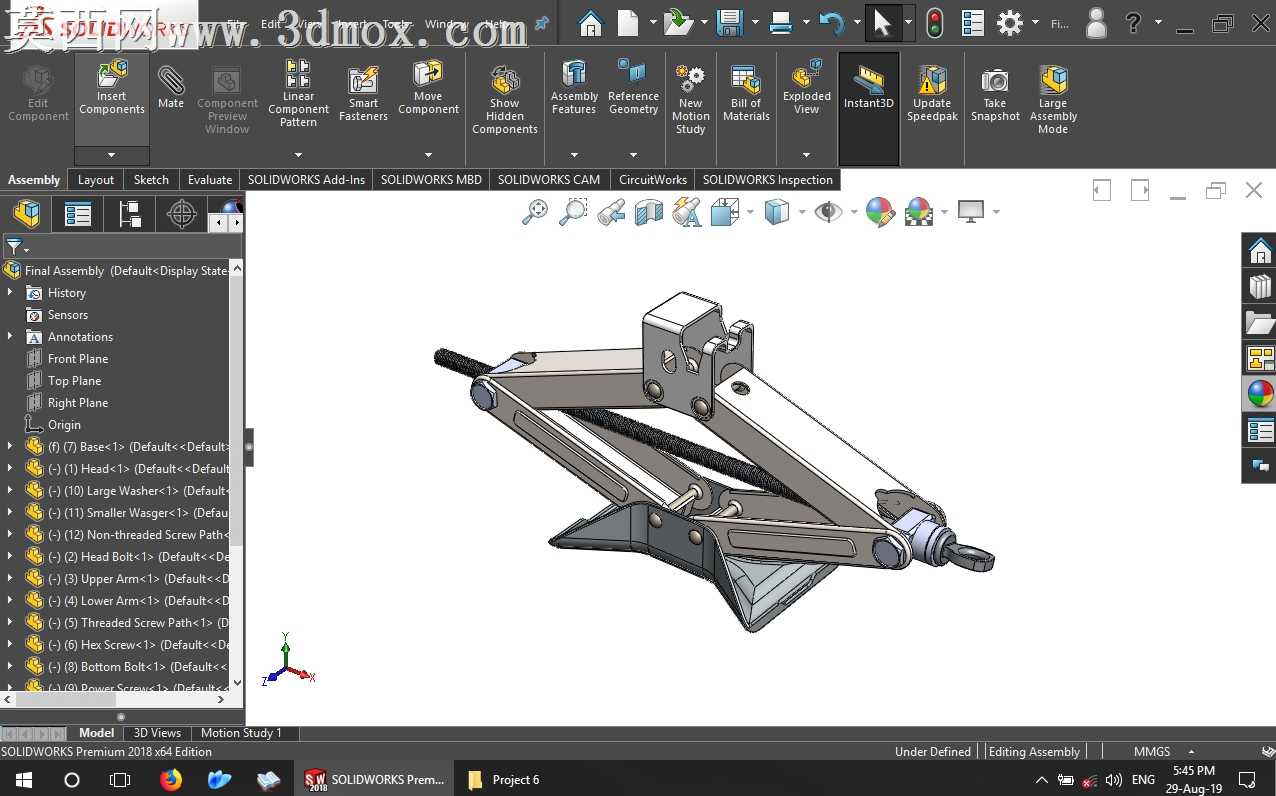

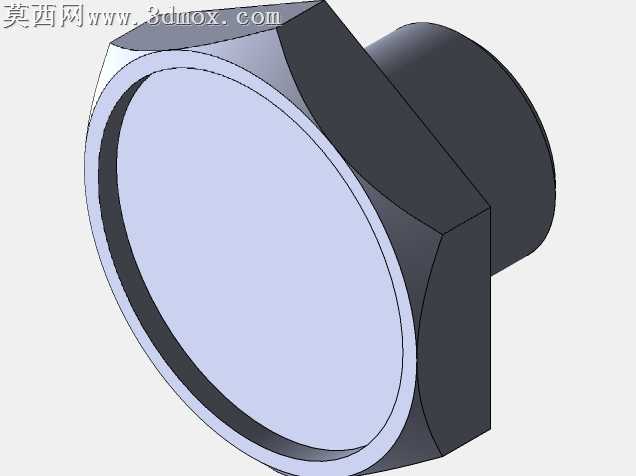

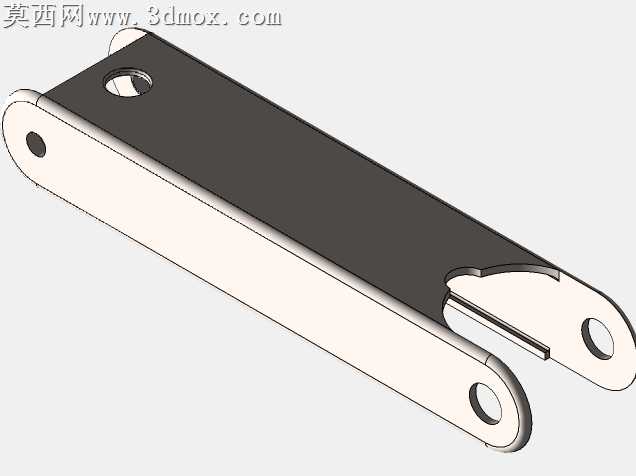

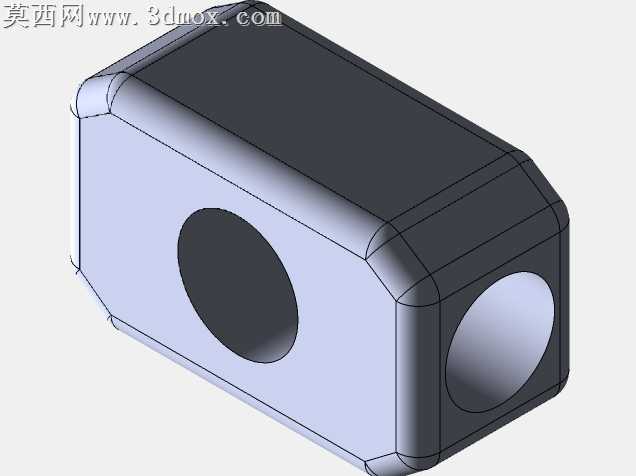

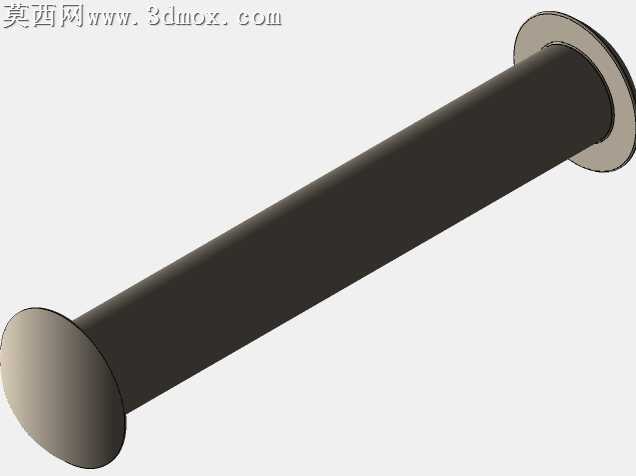

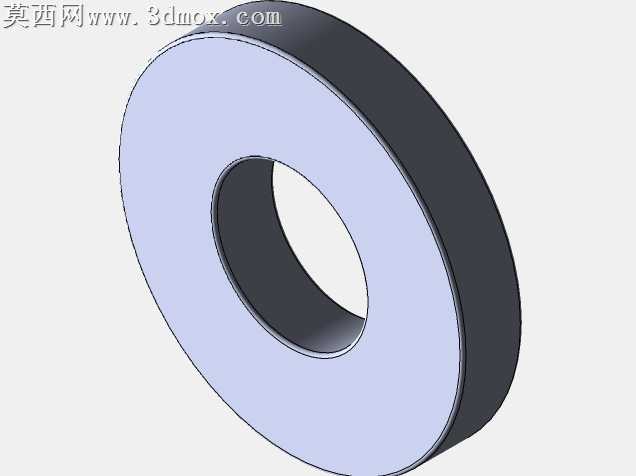

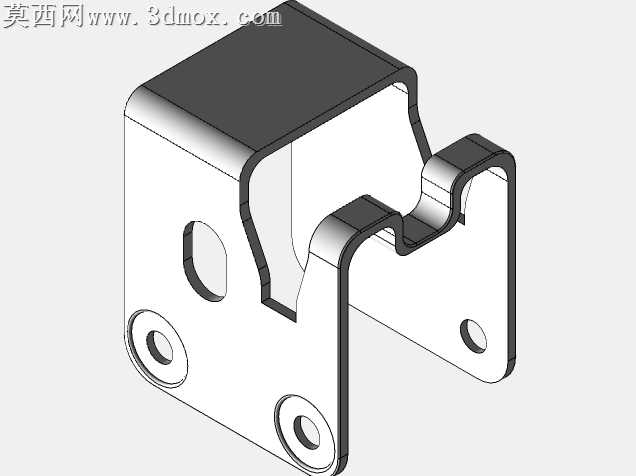

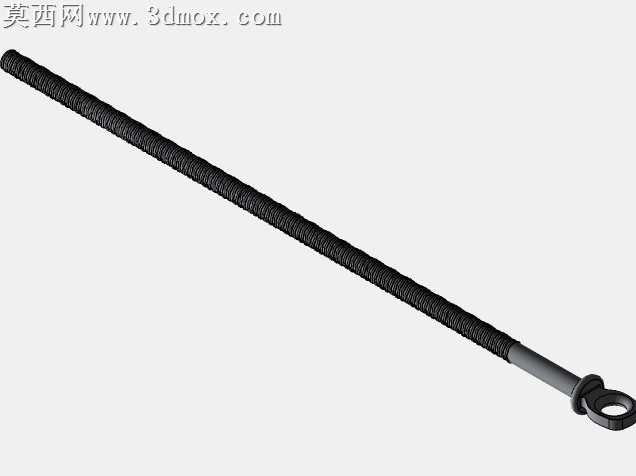

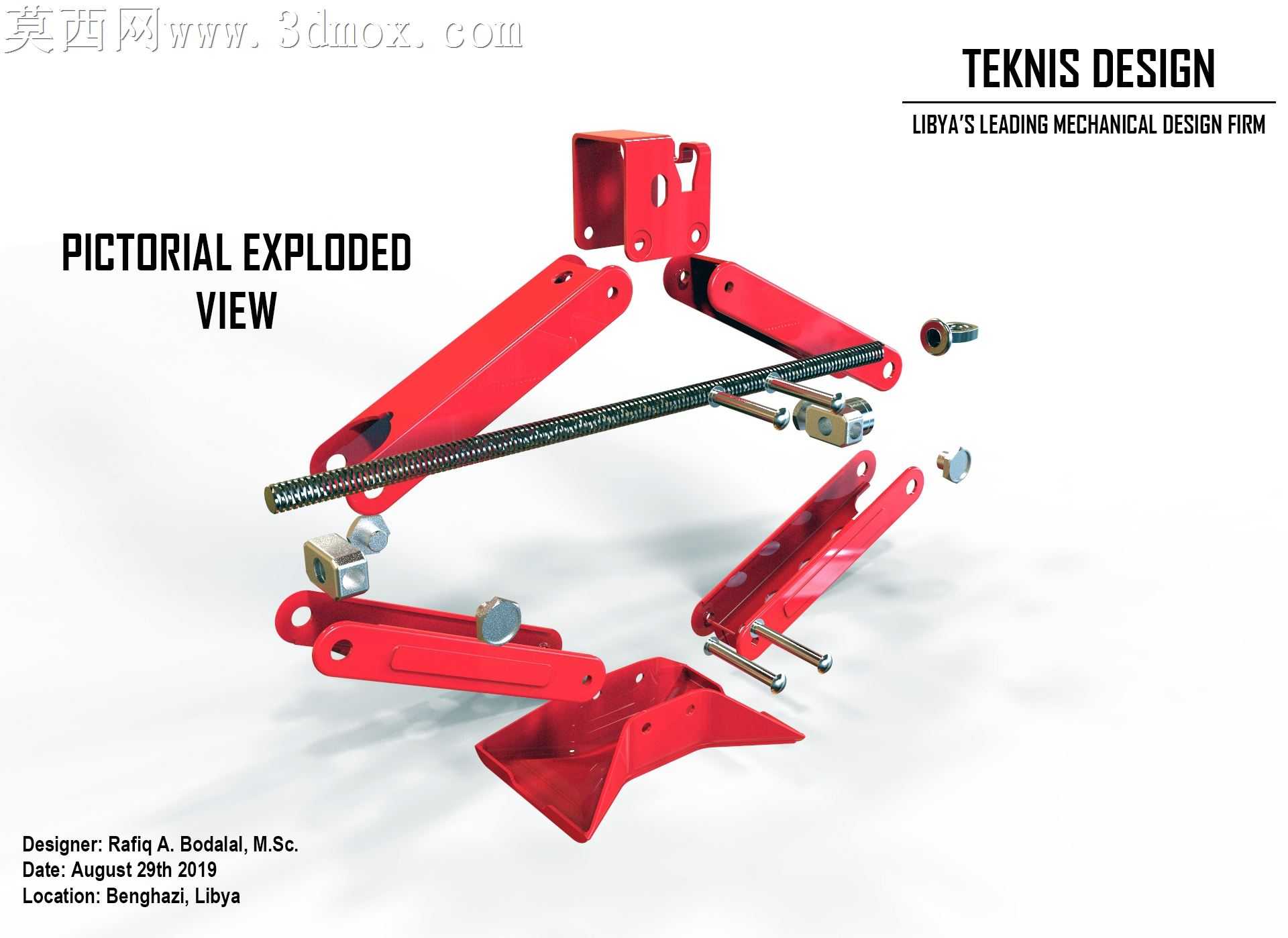

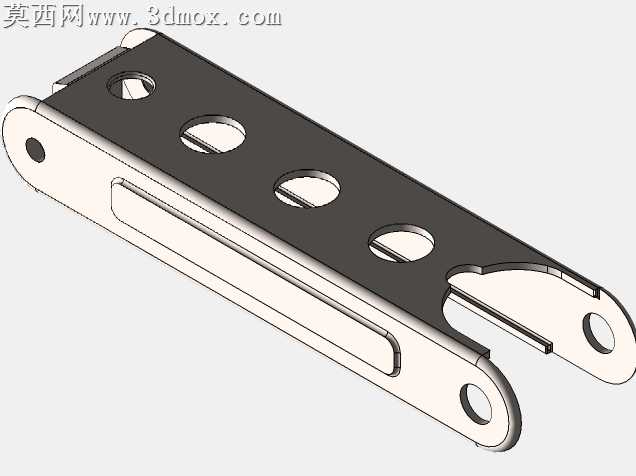

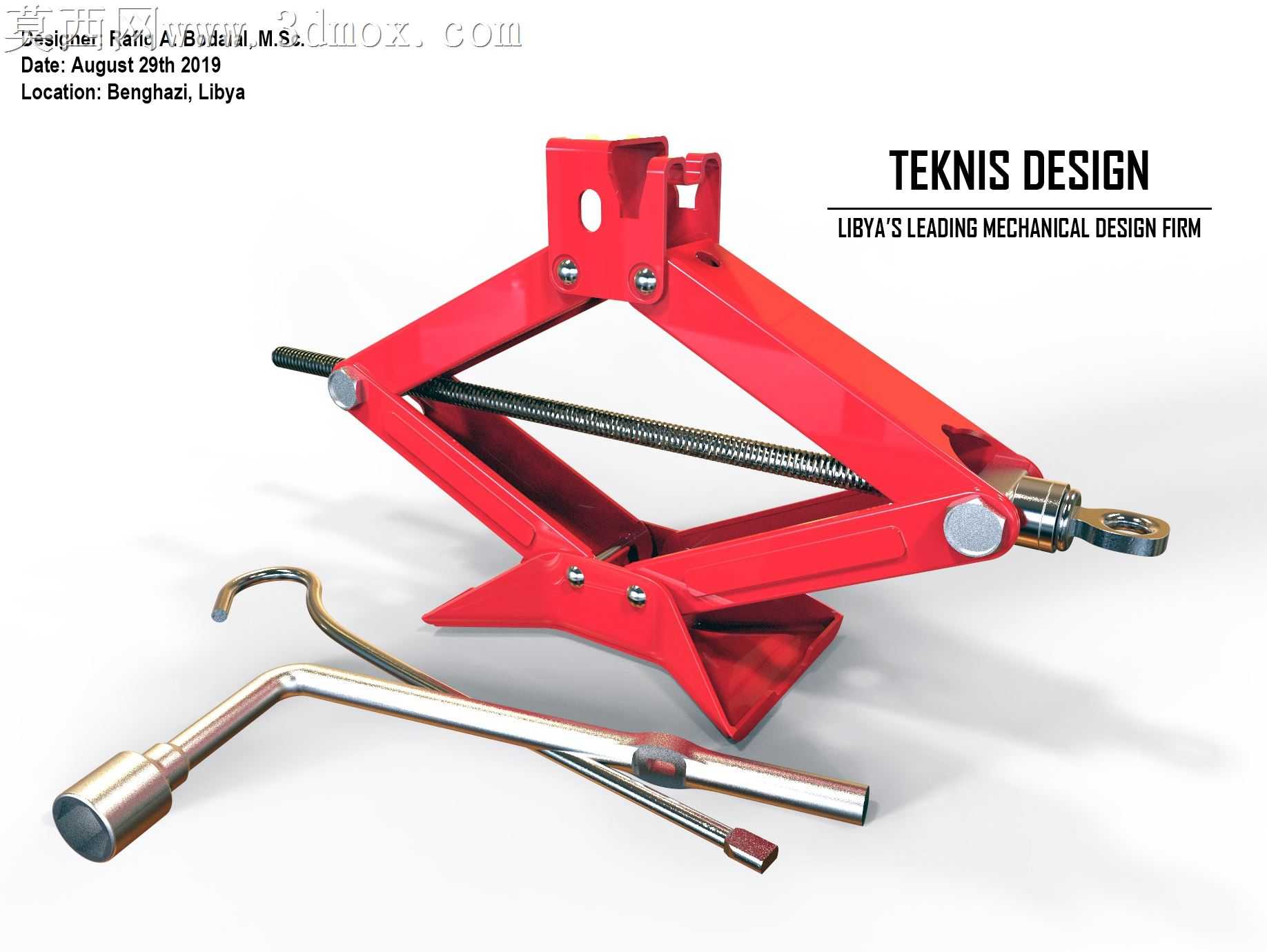

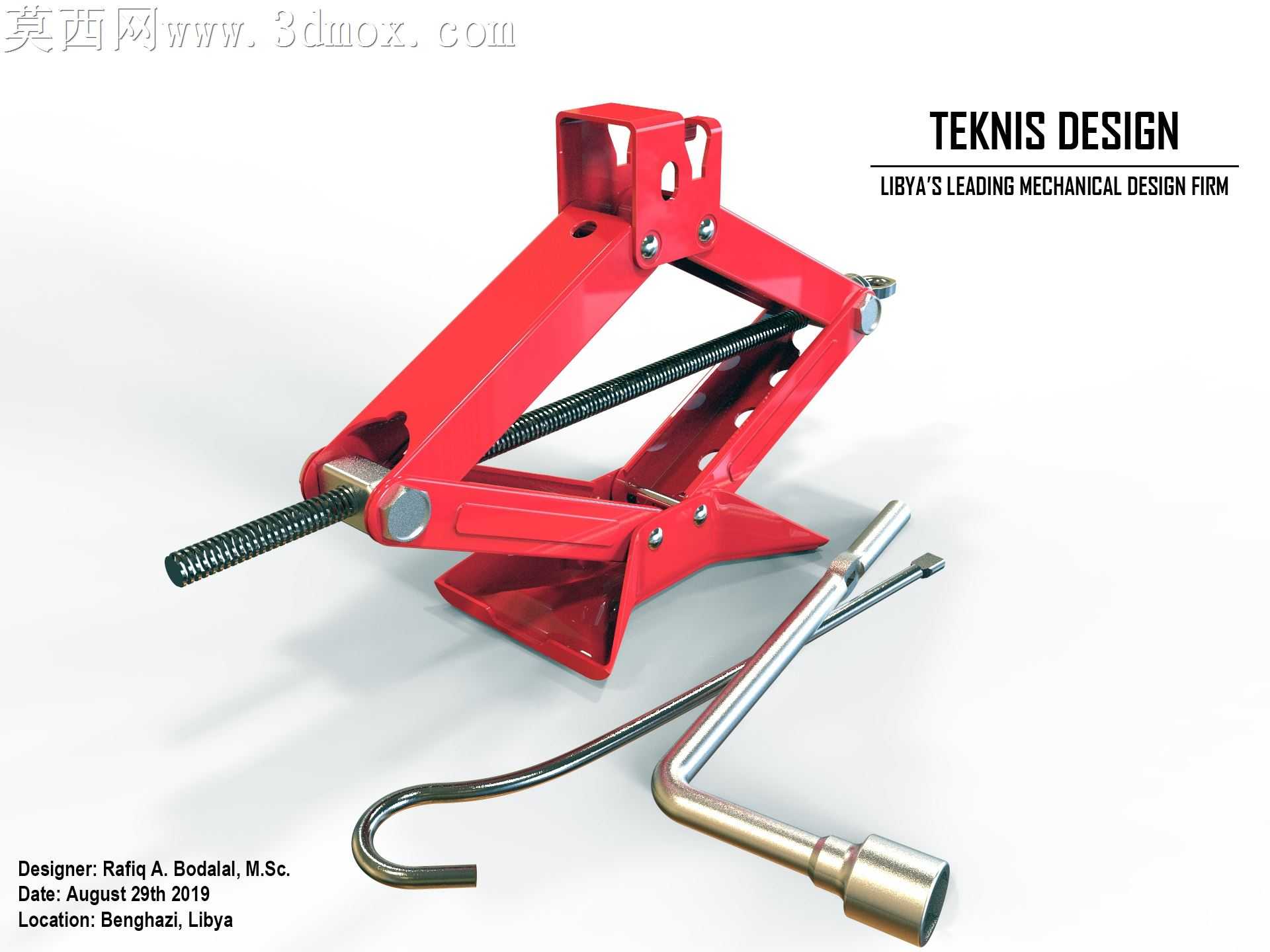

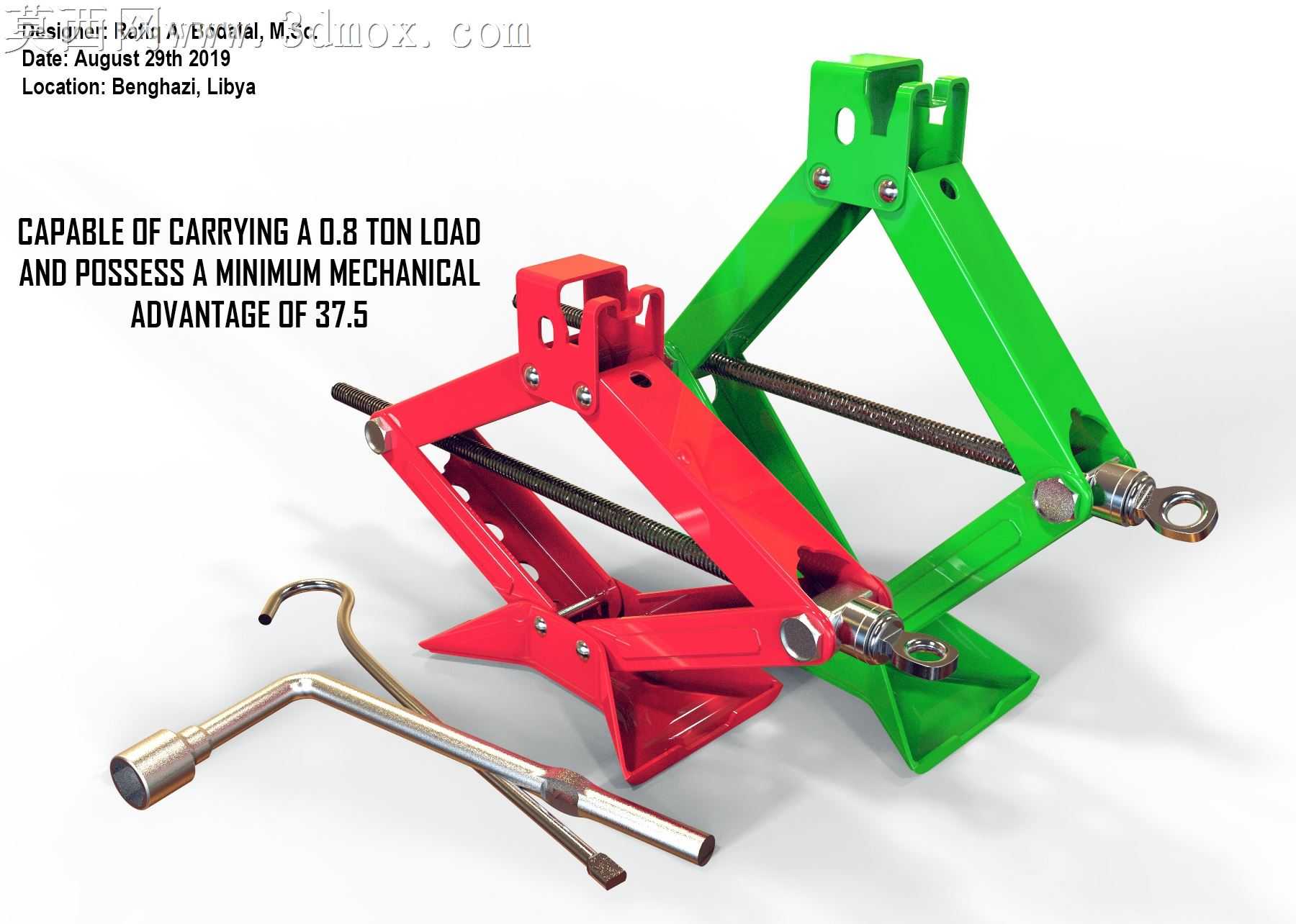

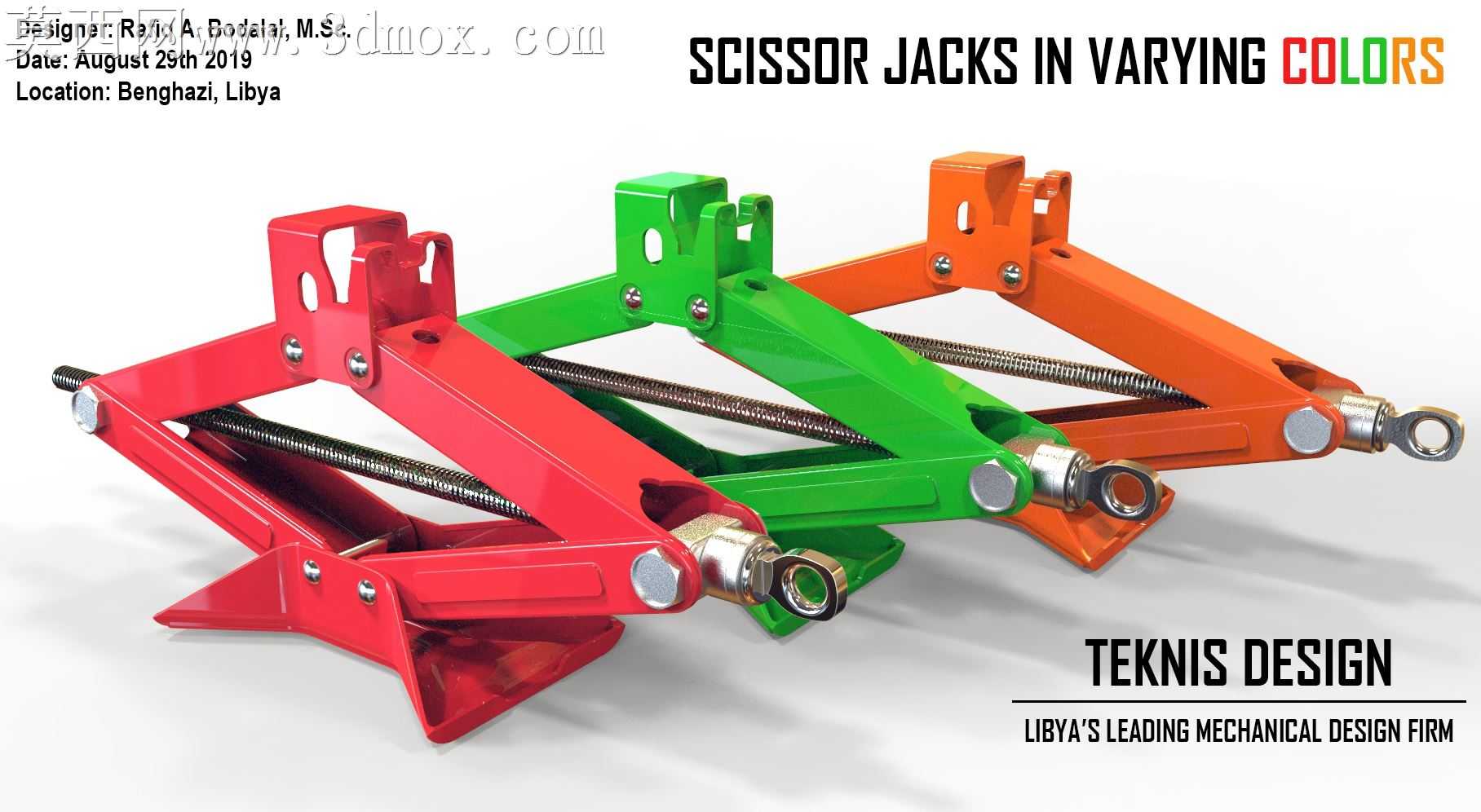

本作品为剪式顶升起重工具的三维数字化设计成果，建模阶段严格遵循等比例实物还原原则，对所有组成部件进行参数化构建，完整复现剪式结构的铰接配合关系、动力螺杆的传动衔接逻辑、顶部承载托座与底部支撑脚的形态细节，各部件间的装配间隙、运动行程均按照实际使用工况做约束设置，可完整模拟螺杆转动带动剪臂开合、实现垂直方向顶升回落的全动作过程。材质与渲染环节针对不同部件做差异化表现，剪臂主体采用高饱和度的红、绿双色金属漆材质，还原工具类产品醒目的外观特征，表面添加细微的磨砂颗粒质感模拟冲压钢材的表面处理效果；动力螺杆做发黑处理的金属材质表现，还原传动杆件的耐磨涂层质感；配套的摇杆、套筒扳手部件分别做镀铬亮面金属与哑光金属的区分，金属表面的反光、环境映射参数经过反复调试，不同金属材质的粗糙度、反光度差异清晰可辨，整体渲染效果贴近实物的视觉质感。结构设计层面围绕0.8吨额定承载需求展开，核心传动采用梯形螺纹动力螺杆，匹配2.5毫米螺距与11毫米螺纹直径的参数设定，保障动力传输效率与结构自锁性能，经力学核算手动施加约400N的摇杆转动力即可实现15kN的顶升载荷输出，机械优势达到37.5，完全满足车载应急换胎、小型重物顶升的使用需求。设计过程中充分考虑使用场景的易用性，剪臂铰接点采用耐磨衬套结构降低转动摩擦，底部支撑脚做加宽处理提升放置稳定性，顶部托座设置防滑卡槽避免顶升过程中重物滑脱，同时预留了多配色方案的设计空间，可适配不同用户的外观偏好，所有结构细节均经过运动干涉校验，不存在部件卡滞、装配冲突的问题，完整还原了剪式千斤顶结构紧凑、收纳体积小、操作便携的产品特性。
