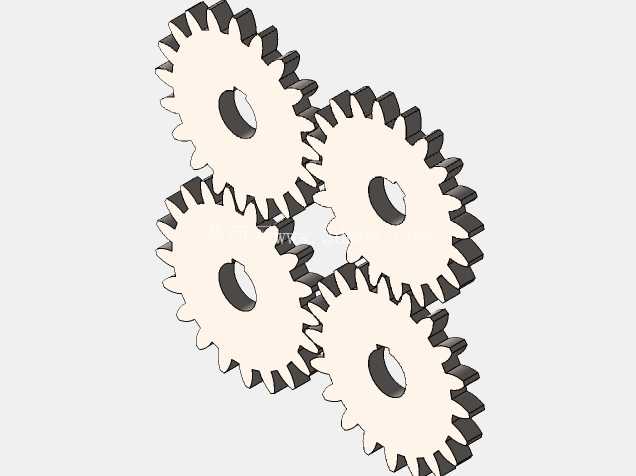

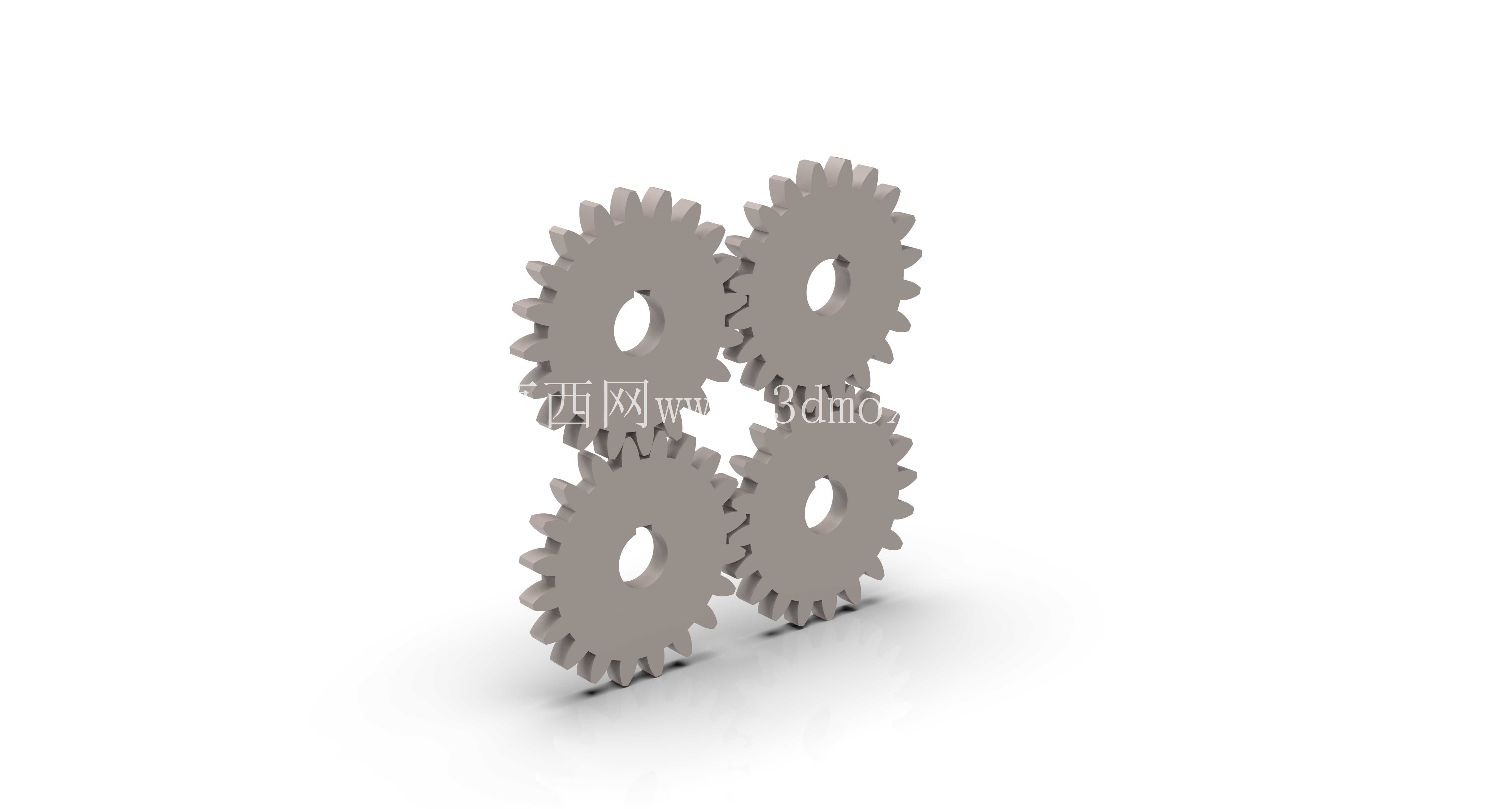

四联动直齿圆柱齿轮啮合传动结构

项目分类:齿轮 发布时间:2026-05-26 ID:1159509
  • 四联动直齿圆柱齿轮啮合传动结构
  • 四联动直齿圆柱齿轮啮合传动结构

  从设计逻辑上看,这套齿轮采用标准渐开线齿形,齿顶高系数取常规的1,压力角为通用的20°,齿侧间隙预留了0.02-0.05mm的装配余量,既可以保证啮合过程中不会出现卡滞,也能避免间隙过大带来的传动回差,适配多数中低速、轻载的传动工况。四个齿轮的参数完全一致,齿数、模数、齿宽全部统一,这种同参数齿轮的啮合排布,在加工时可以减少刀具的更换频次,降低批量加工的成本,装配时也不需要做额外的配对标记,互换性更强。在安装边界上,这套齿轮组的中心距按照标准模数与齿数计算得出,相邻两个齿轮的中心距误差需要控制在0.03mm以内,否则会出现啮合过紧导致的运转阻力过大,或是啮合过松导致的传动噪音、齿面磨损加快的问题。这套四齿联动的直齿圆柱齿轮啮合结构,在常规的平行轴传动场景中有着非常广泛的适配性,不管是小型轻工设备的动力分流、工装夹具的同步动作机构,还是教学演示用的传动原理展示台,都能见到这类排布结构的实际应用。区别于单对齿轮的传动形式,2×2排布的四个齿轮可以实现单输入三输出的动力分流,同时保证各个输出轴的转向完全一致,在需要多工位同步动作的小型自动化设备里,这种结构能省去额外的惰轮设计,压缩整个传动箱的轴向与径向安装空间。

  齿轮的中心孔采用统一的光孔设计,可根据实际安装需求加工键槽或是配合顶丝固定,适配直径6-12mm的常规传动轴,齿宽尺寸控制在8-15mm区间,既可以保证足够的齿面接触强度,也不会因为齿宽过大导致齿轮组整体厚度超标。实际应用中,这类齿轮组常被用在小型包装机械的送料辊同步传动、3D打印机的挤出机构联动、教学实验台的传动原理演示模块中,因为直齿轮的加工难度低、装配调整方便,后期维护更换配件的成本也远低于斜齿轮、蜗轮蜗杆等其他传动形式。

  设计过程中需要注意齿根圆角的处理,不能出现尖锐的直角过渡,否则在长期交变载荷作用下,齿根位置容易出现应力集中导致的断齿问题,齿面的粗糙度需要控制在Ra1.6以下,降低啮合过程中的摩擦阻力,减少运转时的噪音与磨损。四个齿轮的排布采用正方形布局,输入轴可以选择任意一个齿轮的中心位置,其余三个齿轮作为输出端,动力传递过程中每一级的传动比为1:1,不会改变输入的转速与扭矩,仅做动力的分流与转向的同步,这种特性非常适合需要多个执行件保持完全同转速运转的场景,比如多辊轴的同步送料、多工位的同步旋转工作台等。

  在装配调试时,需要先固定其中一个齿轮的轴位,再依次啮合安装其余三个齿轮,转动输入轴检查每个啮合位置的接触斑点,保证齿面接触面积沿齿高方向不小于40%,沿齿宽方向不小于50%,如果出现偏载的情况,需要微调对应轴的安装位置,避免局部齿面受力过大导致的早期失效。另外,这套齿轮结构可以根据实际负载情况调整模数大小,轻载场景下可以选择小模数齿轮进一步压缩安装空间,重载场景下则可以加大模数、提升齿宽来增强承载能力,整体结构的拓展性较强,不需要大幅改动安装孔位就能完成参数适配。日常使用中,这类直齿轮组的润滑方式也比较灵活,中低速工况下可以采用润滑脂定期涂抹齿面,高速工况则可以加装封闭的齿轮箱采用润滑油飞溅润滑,维护难度远低于其他精密传动部件。
