减速比3.95卧式齿轮传动箱结构设计

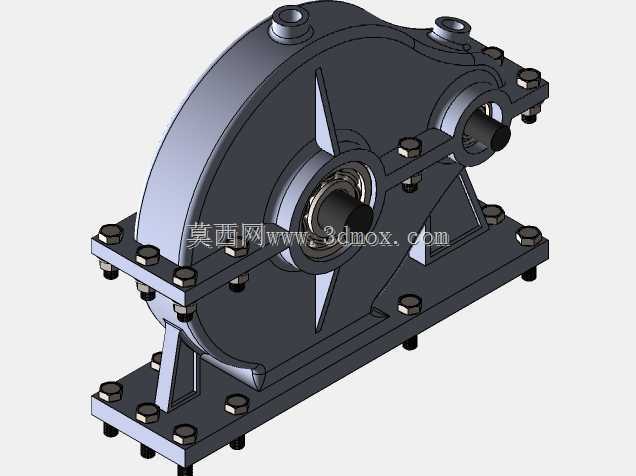

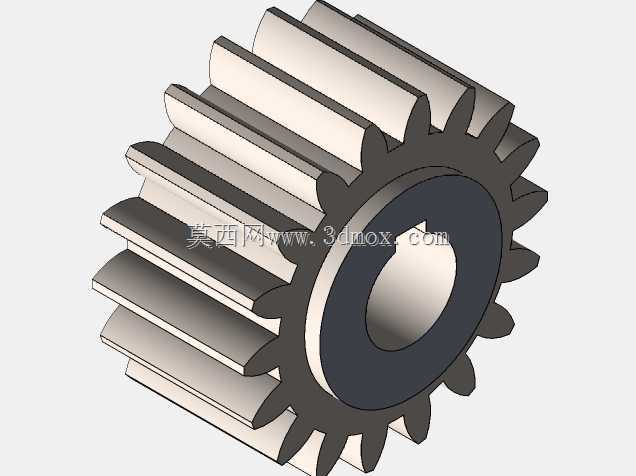

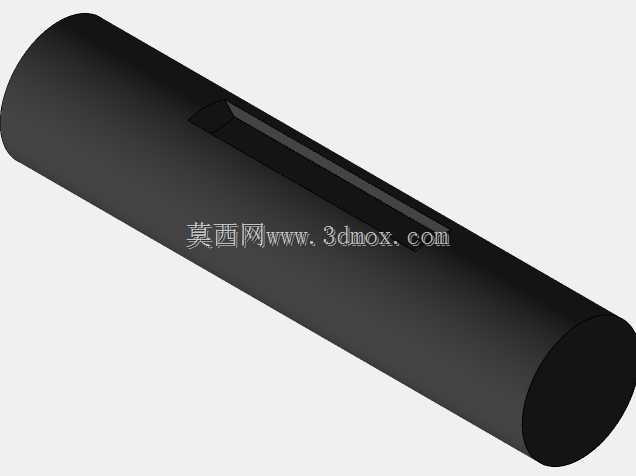

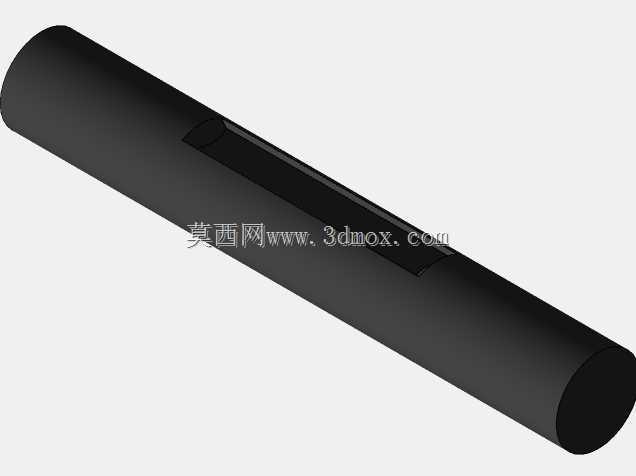

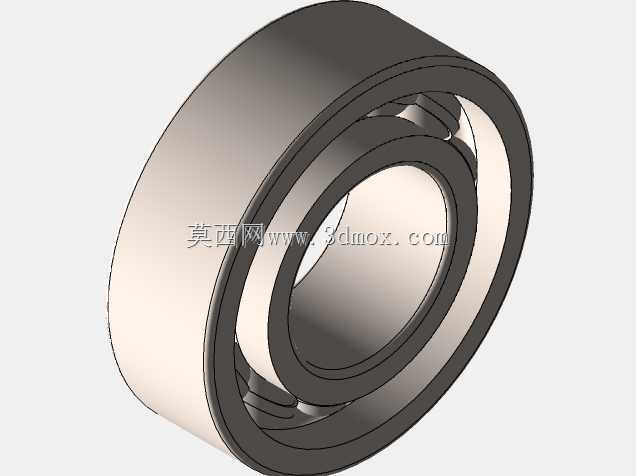

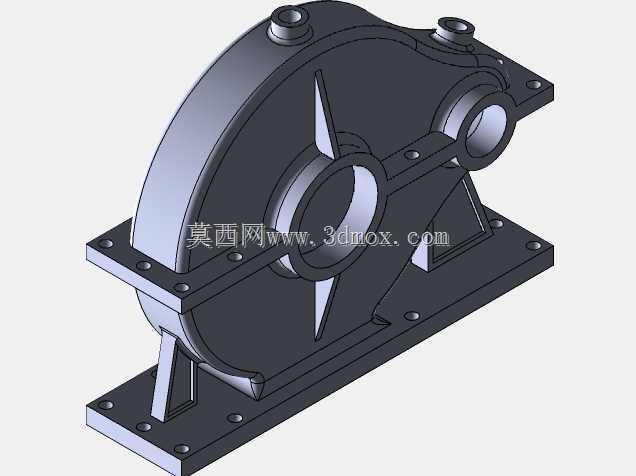

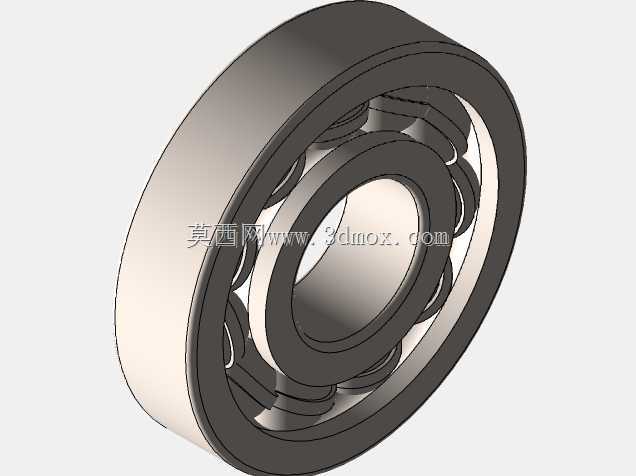

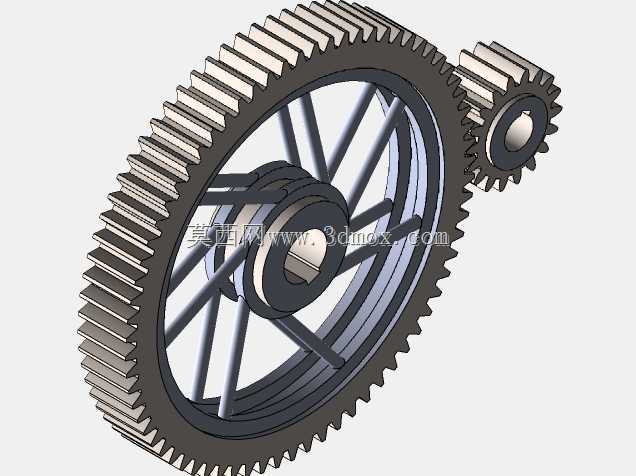

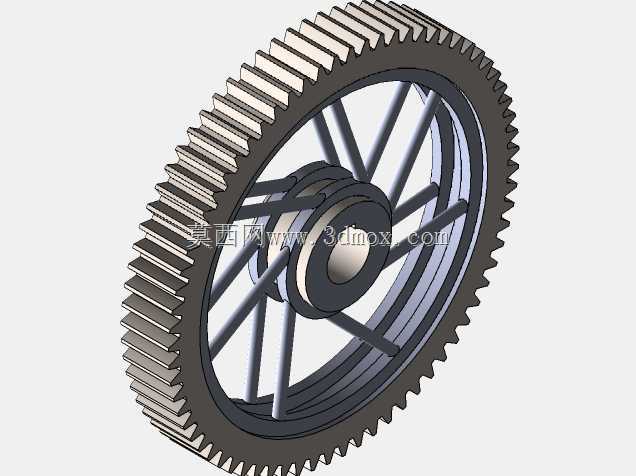

这款齿轮传动箱主要面向中小功率的动力传输场景，常见于轻工输送设备、小型自动化生产线辅机、农用小型机具的动力匹配环节，核心作用是在原动机与工作执行端之间完成转速匹配与扭矩放大，让高转速低扭矩的动力输出转化为适配作业需求的低转速大扭矩动力，保障终端作业部件运行平稳、负载能力达标。从实际使用场景来看，这类传动箱可适配0.75kW到2.2kW区间的常规动力输入，能在环境温度-10℃到40℃的普通工业车间、户外农用作业场景下稳定工作，不需要额外配置复杂的冷却或润滑辅助系统，日常维护仅需定期检查箱体结合面的密封状态、按周期更换箱内润滑油即可，运维门槛较低，适合非高精尖的通用动力传输场景使用。在功能特性上，该齿轮箱采用一级齿轮传动结构，固定减速比为3.95，传动效率可达96%以上，运行过程中齿轮啮合的噪音控制在75分贝以内，不会对作业场景造成额外的噪音干扰；箱体采用上下剖分式的结构设计，上下壳体通过沿分型面均匀布置的螺栓完成紧固连接，既保证了箱体整体的结构刚性，也方便后期开箱检查齿轮磨损情况、更换内部易损件；输入与输出轴端均配置了适配的轴承支撑，可承受一定的径向载荷与小幅轴向载荷，能适配带轮、链轮、联轴器等多种常见的动力连接方式，适配性较强。设计过程中优先考虑了安装的便捷性与结构的可靠性，底部设置了一体化的安装底座，底座上预留了对称布置的安装螺栓孔，安装时可直接通过螺栓将箱体固定在设备的安装机架上，不需要额外制作转接支架；箱体侧面设计了加强筋结构，在不额外增加箱体整体壁厚、控制整体重量的前提下，大幅提升了箱体的抗形变能力，避免齿轮啮合过程中箱体受载变形导致齿轮啮合精度下降、出现异常磨损或噪音增大的问题；箱体顶部预留了注油口与透气结构，可方便加注润滑油，同时平衡箱体内外气压，避免运行过程中箱内温度升高、气压增大导致密封件渗漏油的问题。从安装边界来看，该齿轮箱整体采用卧式布置结构，输入轴与输出轴平行布置，轴向间距经过精准核算，保证齿轮啮合侧隙处于合理区间，整体外轮廓没有突兀的外凸结构，安装时仅需要预留出轴端连接部件的操作空间、以及箱体上方注油维护的操作空间即可，不会占用过多的设备安装空间，整体结构紧凑，适合安装空间相对局促的小型设备集成使用。
