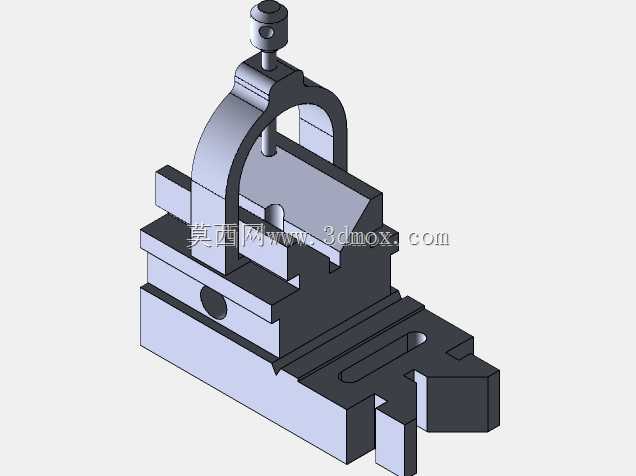

机加工用V形工件夹紧固定组件

在常规轴类、套类回转体零件的铣削、钻削、磨削加工场景中，工件的定位夹紧可靠性直接决定加工精度与工序良率，这套V形夹紧组件正是针对这类圆柱类工件装夹需求设计的专用工装结构。整套组件以底部带安装槽的滑座为承载基体，滑座上开设的长条形安装槽可适配机床工作台T型槽的螺栓固定需求，安装时可根据工位排布调整组件在工作台面的固定位置，适配不同长度工件的装夹跨度，滑座侧面的定位销孔可配合定位销实现组件在工作台的快速对位，减少装夹找正的辅助时间。中间的V形定位块采用90度夹角V型槽设计，槽口做了小倒角过渡，避免工件吊装放置时磕碰槽口棱边造成定位基准损伤，V形块与滑座之间通过凹凸配合的导轨结构实现滑动导向，可根据工件直径大小调整V形块的支撑位置，保证工件轴线始终与加工进给方向保持平行。上方的拱形夹紧架跨装在V形块两侧，架体中部穿装的压紧螺杆下端带圆弧压头，压头与工件接触的端面做了滚花处理，增大接触摩擦力的同时避免压伤工件表面，螺杆顶部的转动头可配合扳手施加夹紧力，夹紧行程可覆盖直径20mm到80mm范围内的回转体工件，无需更换压块即可适配多规格工件的装夹需求。设计过程中优先考虑了工装的刚性与操作便捷性，拱形架的截面采用变厚度设计，受力集中的螺杆安装部位厚度加大，避免夹紧力过大造成架体变形，两侧的连接耳与滑座通过销轴铰接，需要吊装大尺寸工件时可将拱形架向一侧翻起，留出足够的上下料空间，无需完全拆除夹紧结构即可完成工件换型。整套组件的所有活动配合面均预留了合理的间隙公差，长期使用产生磨损后可通过配磨调整垫恢复配合精度，压紧螺杆采用梯形螺纹传动，具备自锁特性，加工过程中受切削振动影响也不会出现夹紧松脱的问题，适配普通铣床、钻床、外圆磨床等多类机加工设备的装夹需求，也可作为检测工位的工件固定座，配合百分表完成轴类零件的圆跳动、同轴度等形位公差检测。
