非充气式车轮轮辋结构三维设计

这款无气轮胎配套轮辋的结构设计，首先要匹配非充气轮胎的装配特性，区别于传统充气轮胎轮辋的密封配合需求，该轮辋不需要预留气门嘴安装位，也不需要设计轮缘处的高压密封贴合面，整体配合公差围绕非充气轮胎的刚性支撑圈装配基准设定。从实际应用场景来看，这类轮辋适配的无气轮胎系统，多用于低速特种作业车辆、短途通勤代步车辆以及特殊工况下的无人巡检设备，能彻底规避充气轮胎爆胎、慢撒气、扎钉漏气等故障风险，在碎石路面、工地临时通道、厂区内部转运路线等复杂路况下，能大幅降低行走系统的维护频次。

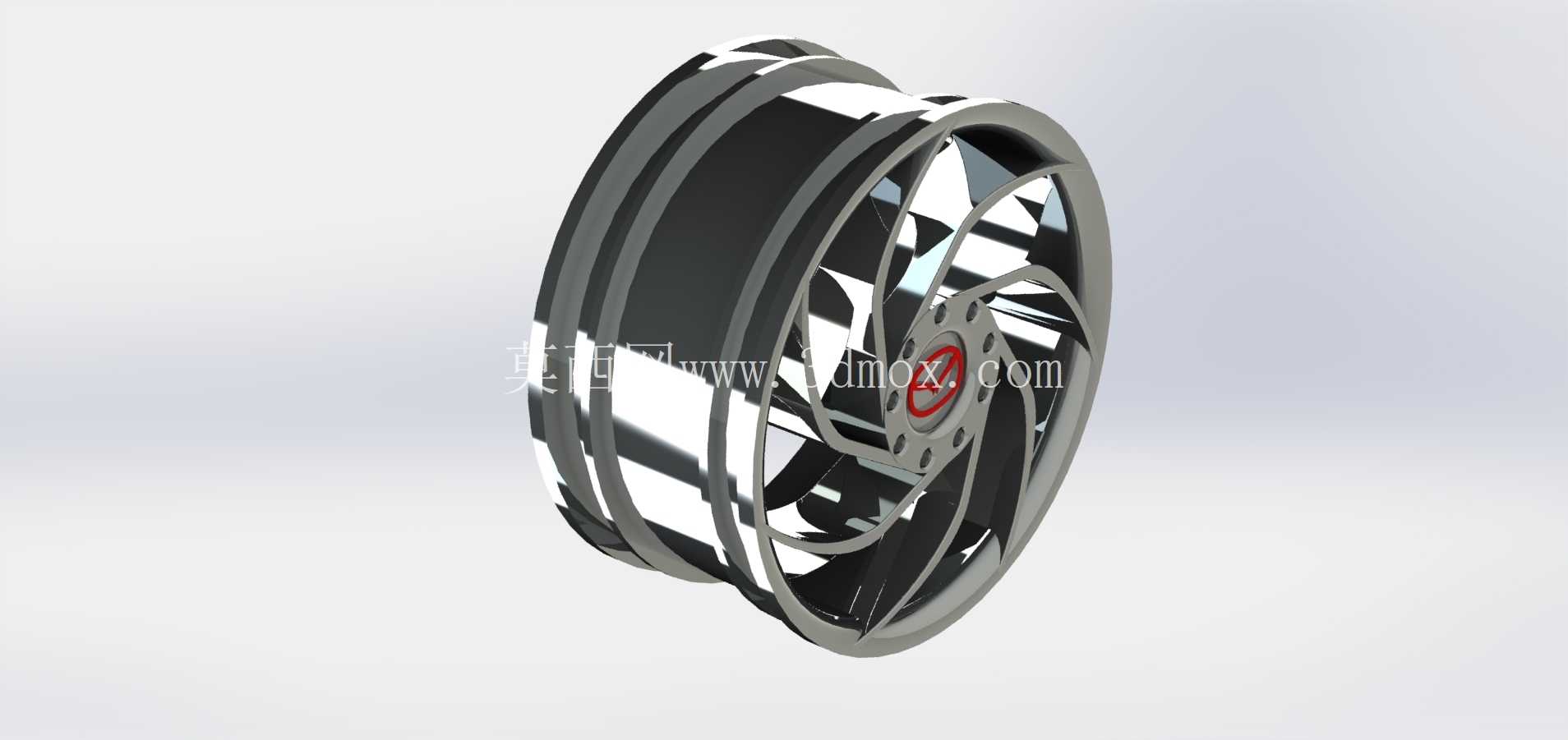

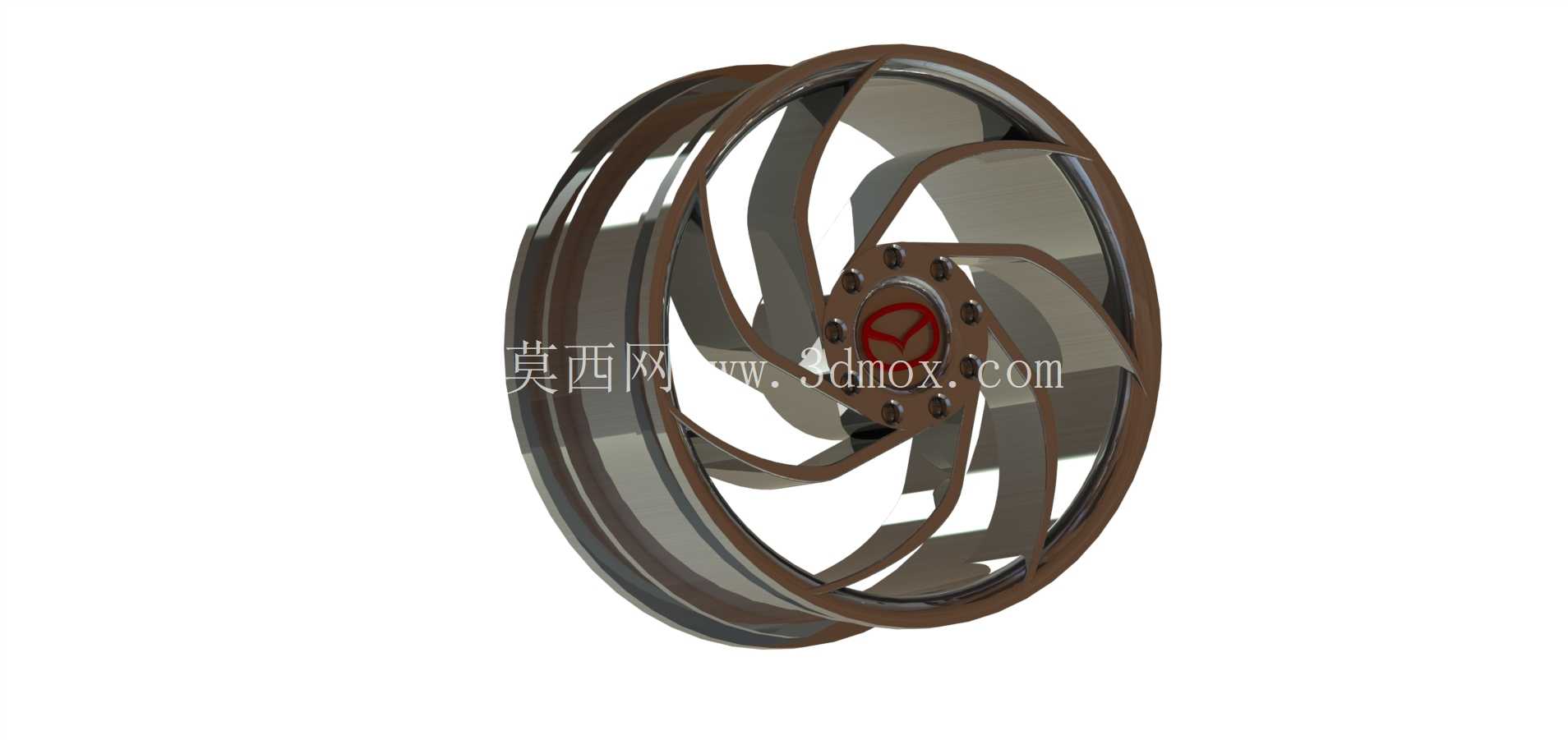

从结构设计思路来看，轮辋主体采用一体式辐条支撑结构，辐条采用曲面流线型布局，并非传统直辐条的径向受力设计，每根辐条都带有一定的扭转角度，在承受垂直载荷时能通过辐条的微变形分散冲击力，同时兼顾旋转过程中的动平衡稳定性。轮辋的外圈配合面设计有均匀分布的定位卡槽，用来卡合无气轮胎内侧的刚性支撑环，避免车辆急加速、急制动时轮胎与轮辋发生相对滑转，卡槽的深度和倒角参数经过反复校核，既保证装配时的推入顺畅度，又能在额定载荷下提供足够的周向锁紧力。

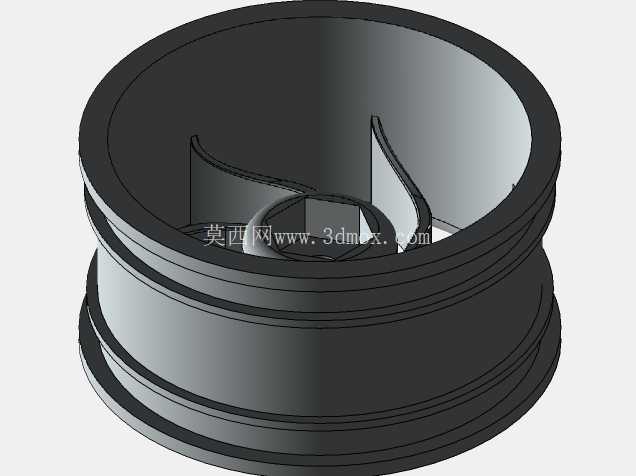

安装边界方面，轮辋中心的安装法兰采用六螺栓孔布局，螺栓孔的分布圆直径、中心定位孔的公差都参照常规乘用车轮毂的安装标准设计，能直接适配多数常规车型的轮毂轴承安装座，不需要额外改装转接法兰。轮辋的轴向宽度、外圈直径都匹配对应规格的无气轮胎尺寸，轮辐的镂空设计在保证结构强度的前提下，尽可能降低了轮辋自身重量，减少行走系统的簧下质量，提升车辆行驶过程中的操控响应性。

在受力特性设计上，轮辋的辐条与外圈、中心法兰的连接位置都做了圆弧过渡处理，避免应力集中导致的结构疲劳断裂，通过有限元受力仿真验证，在额定垂直载荷、侧向冲击力、周向制动力矩的复合作用下，连接位置的应力值都处于材料许用应力范围内，能满足长期循环载荷下的使用寿命要求。轮辋表面的造型曲面兼顾了空气动力学特性，旋转过程中能引导气流穿过辐条间隙，对配套的制动部件起到一定的辅助散热作用，同时曲面造型也避免了直角结构带来的风噪问题。

不同于传统多片式轮辋的螺栓拼接结构，这款轮辋采用整体式成型设计，不存在拼接面的松动风险，整体结构刚度更高，在承受较大侧向载荷时不会出现拼接面错位的问题，适配非充气轮胎本身较高的径向刚度，能让整个车轮系统的受力传递更直接，转向时的路感反馈更清晰。轮辋的安装法兰面设计有定位凸台，装配时能快速与车轴安装座贴合定位，降低装配过程中的对位难度，螺栓孔的沉台深度经过精确计算，保证螺栓紧固后头部不会突出法兰平面，避免与周边的制动卡钳、转向节部件发生运动干涉。

从实际使用的维护角度出发，轮辋的辐条间隙尺寸经过优化，日常行驶中卷入的泥沙、碎石能在旋转离心力作用下自行甩出，不会在辐条间隙处堆积造成动平衡失准，同时光滑的曲面结构也便于日常冲洗清洁，不会出现清洁死角。轮辋外圈的配合面粗糙度控制在合理范围内，既能保证与无气轮胎支撑环的配合紧密度，又不会因为粗糙度过高造成装配时的配合面磨损，延长轮辋和轮胎的整体使用寿命。
