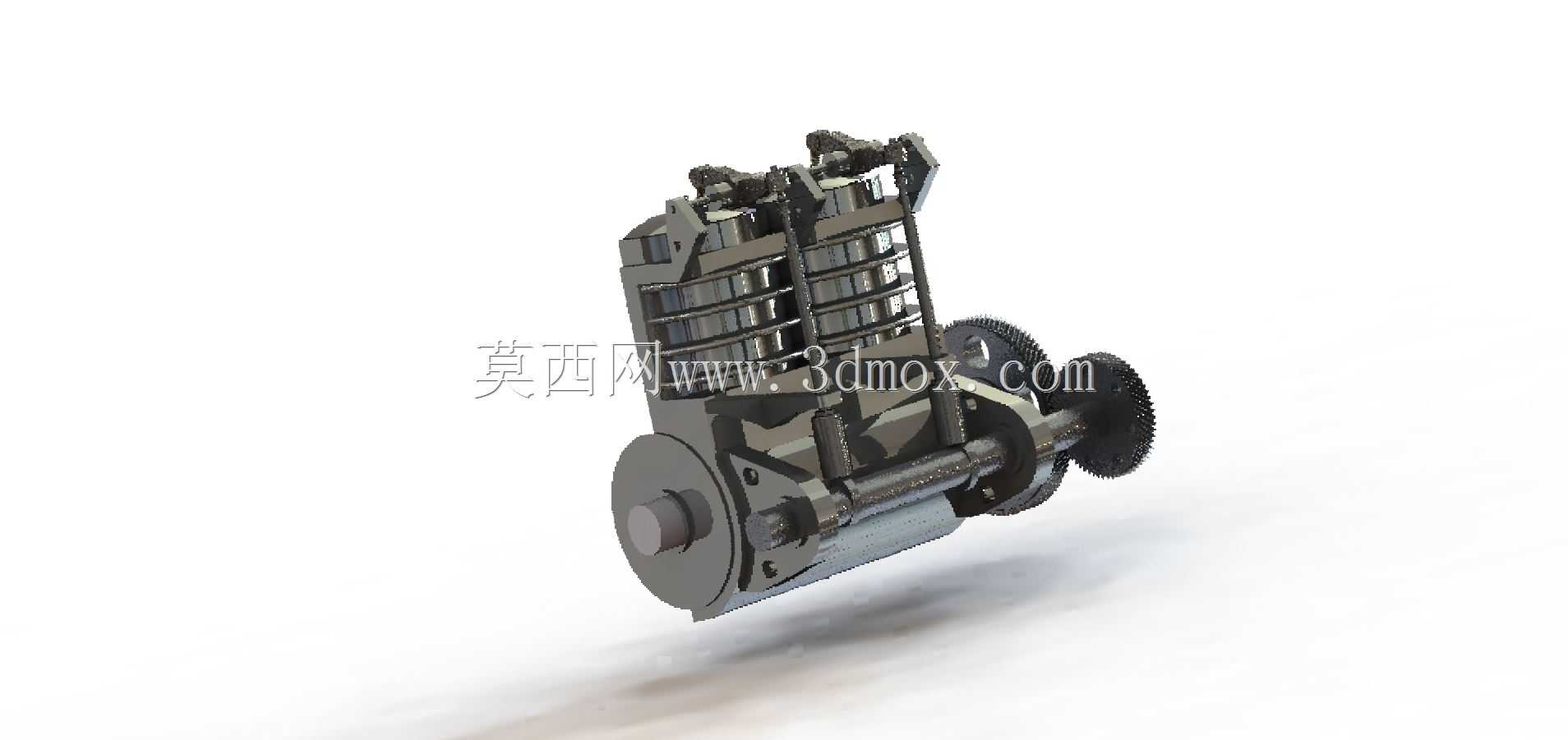

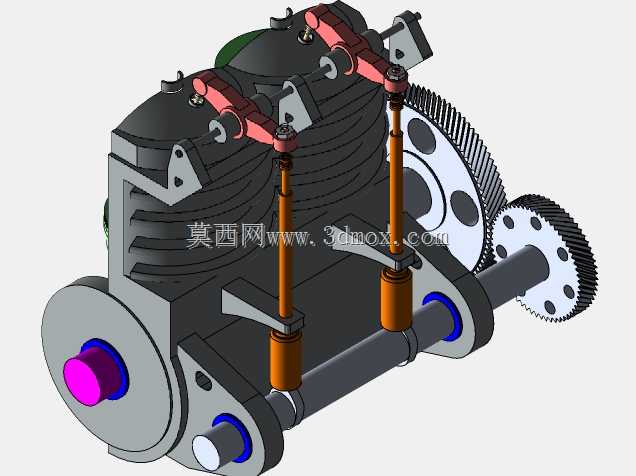

双缸分段式内燃机动力结构展示

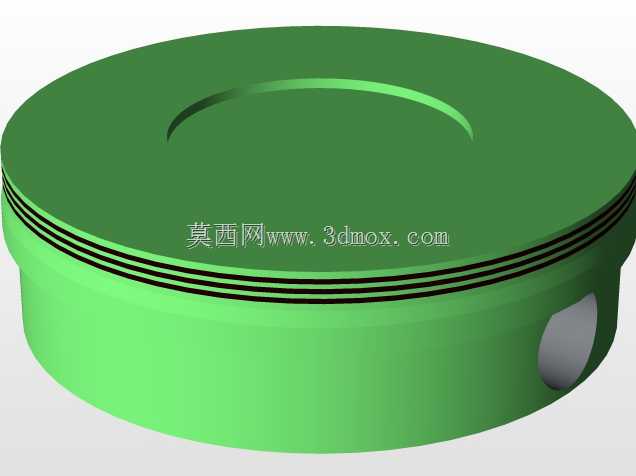

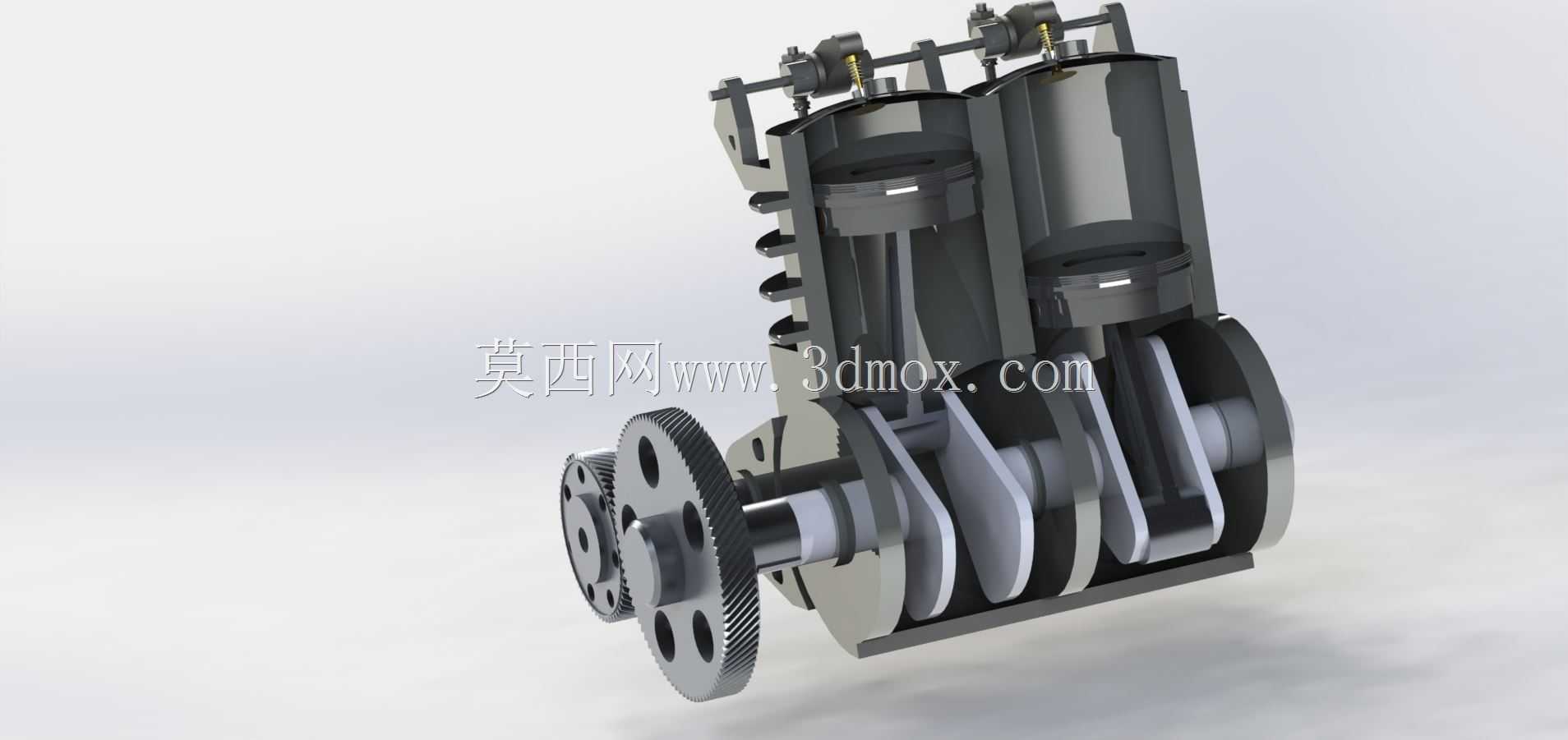

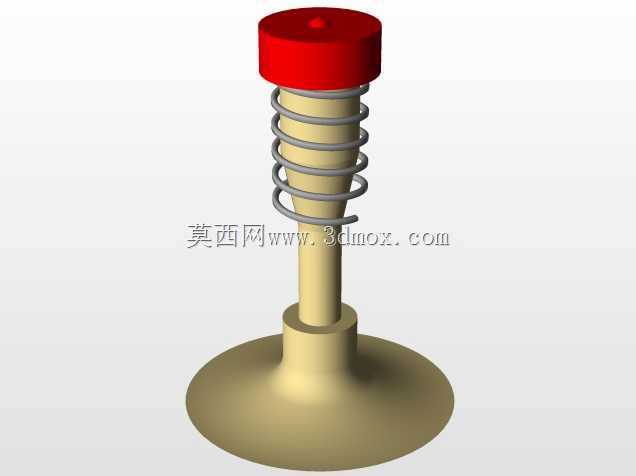

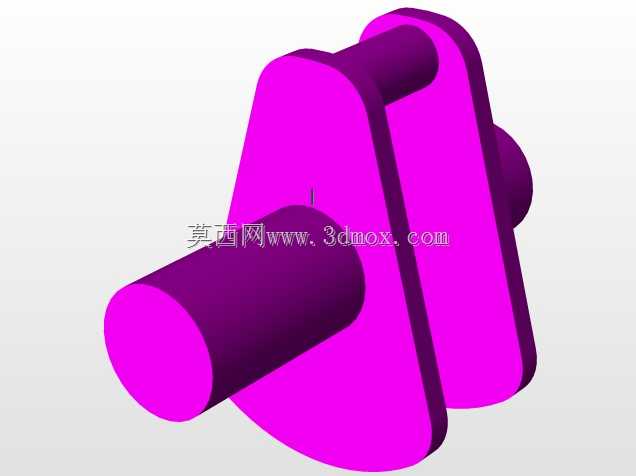

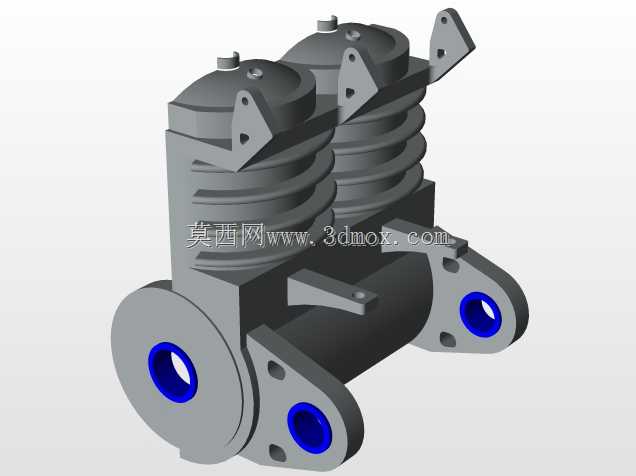

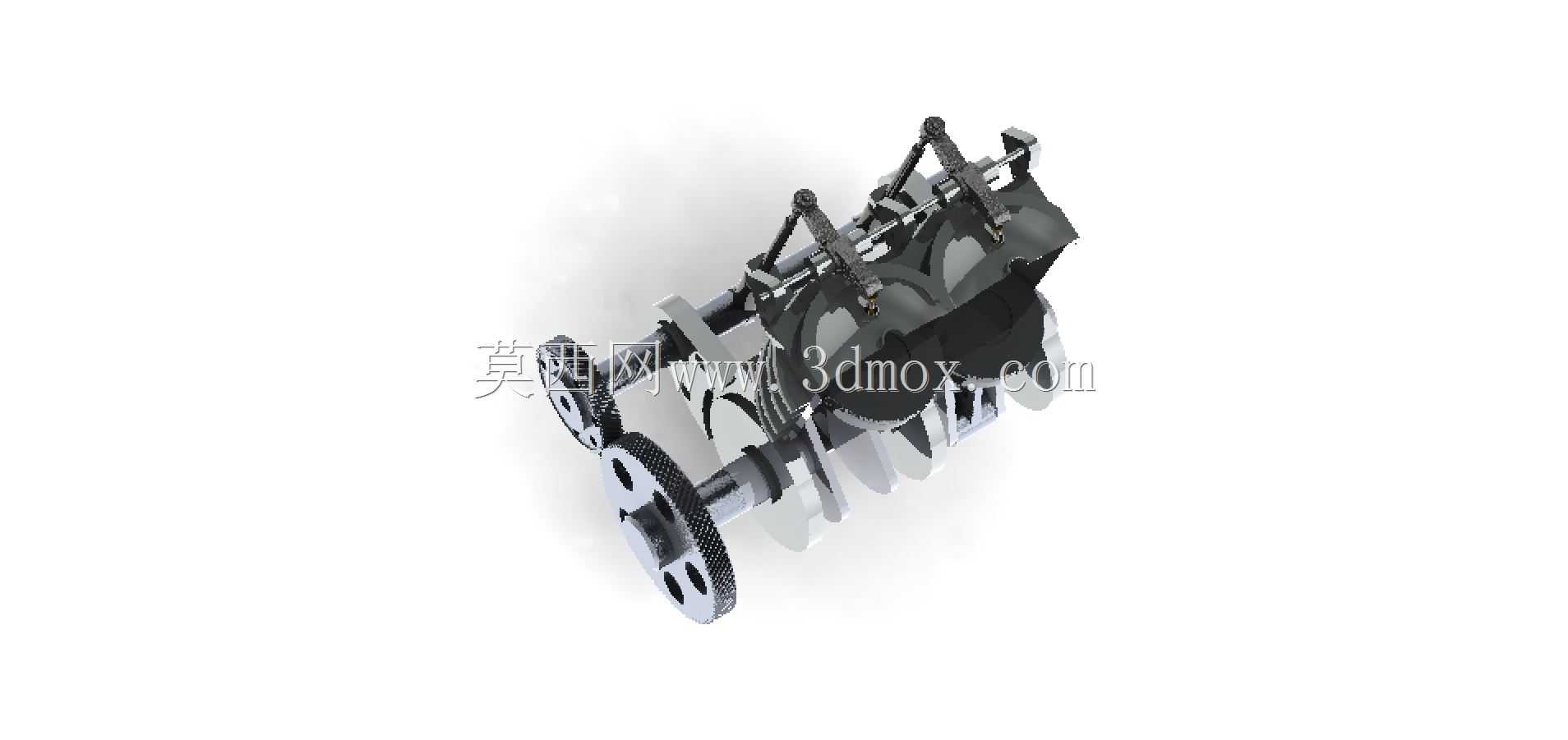

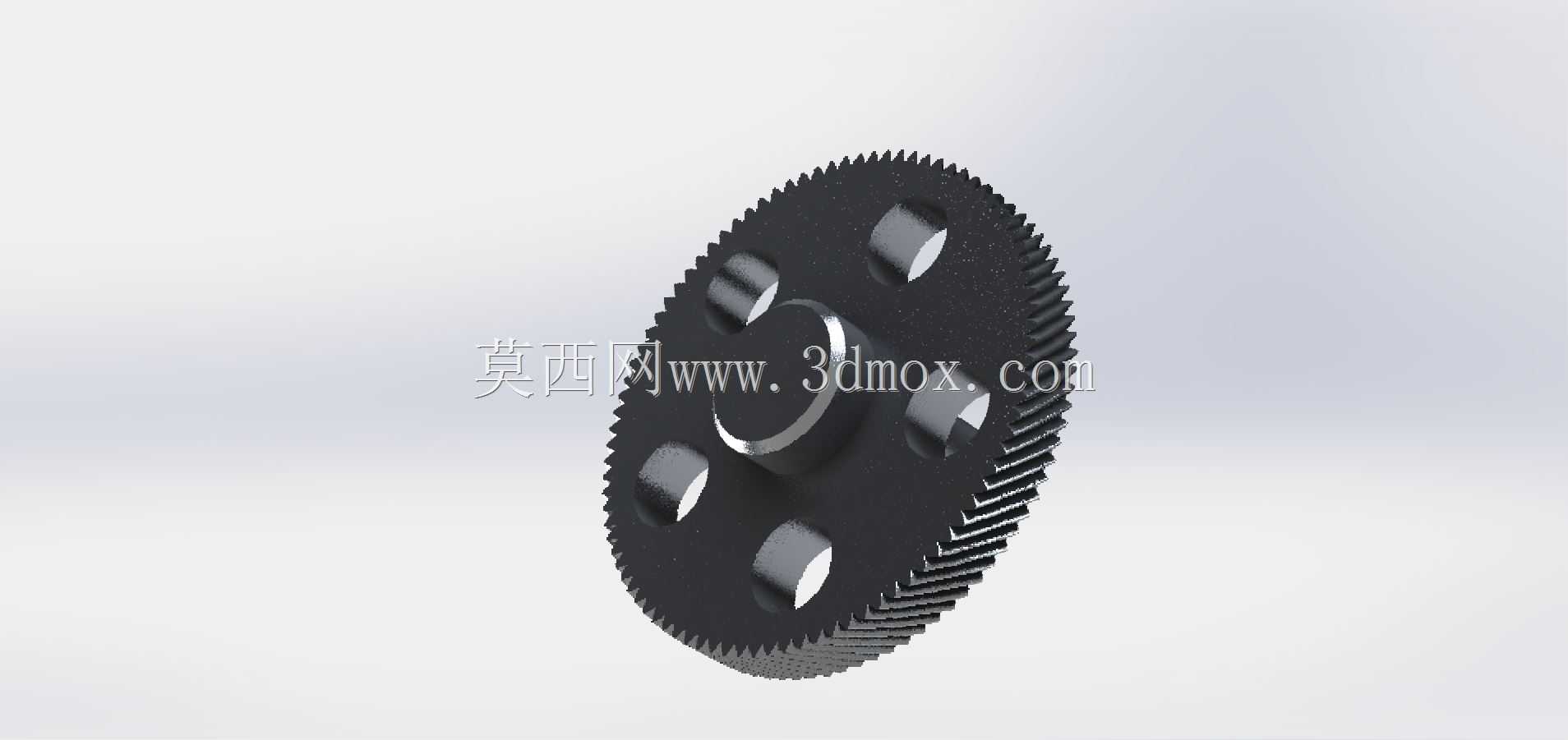

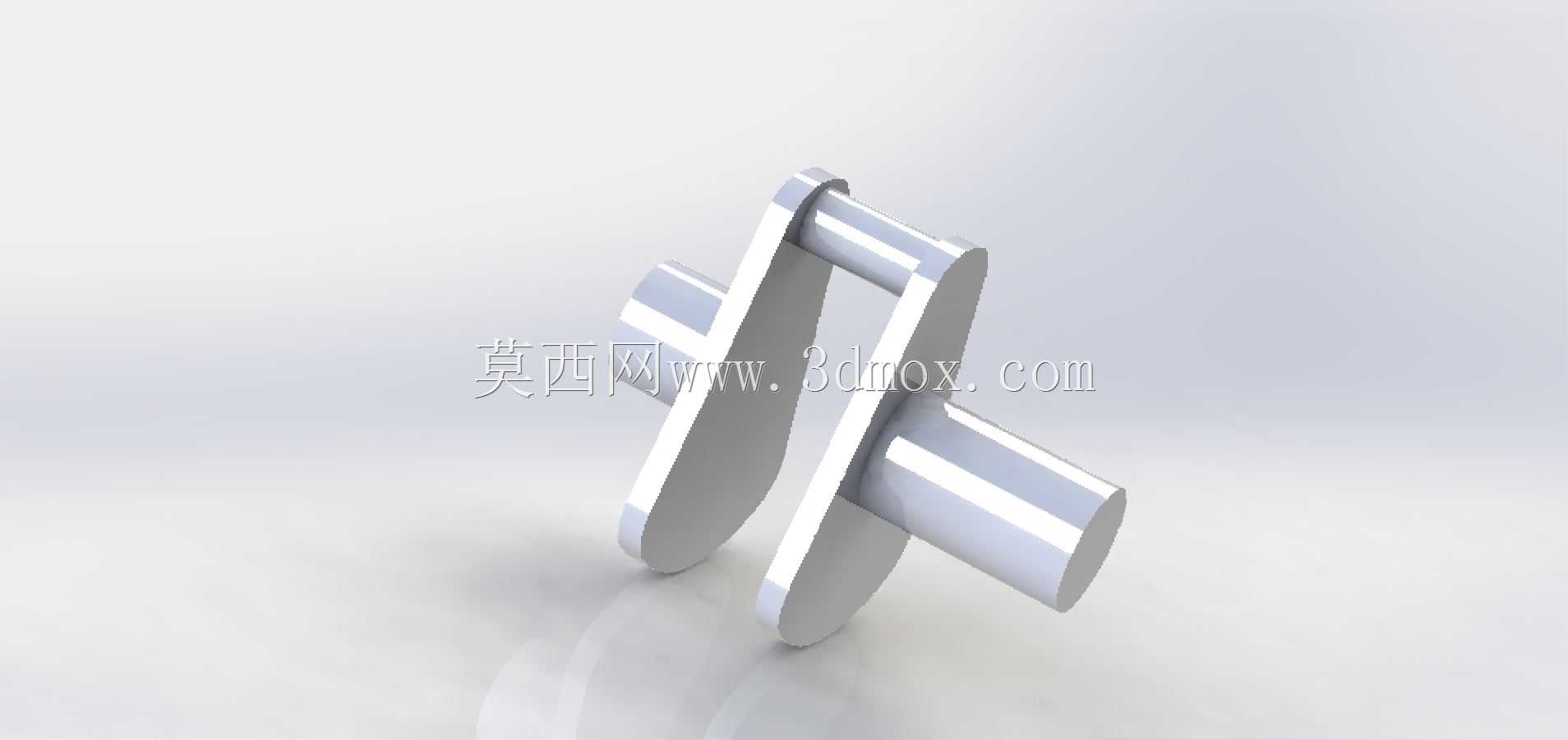

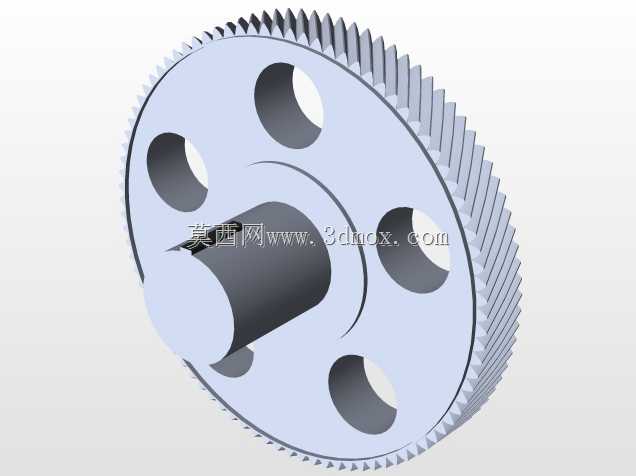

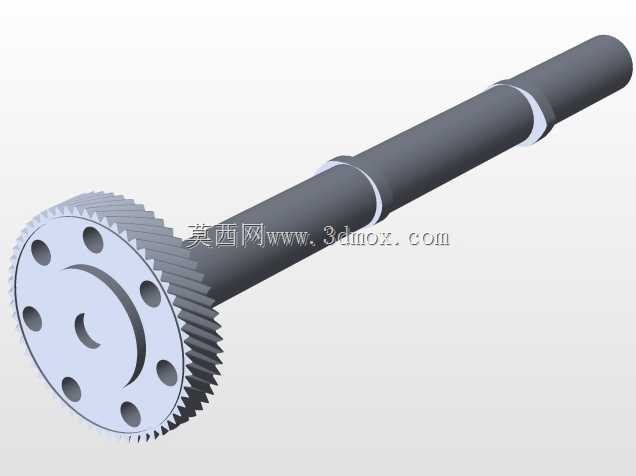

这套分段式内燃机结构，核心面向小型通用动力场景做结构适配，常见于便携发电机组、小型农用作业机具、轻型摩托动力单元这类对整机紧凑度有要求的应用场景，区别于传统一体铸造缸体的机型，分段式的缸体组合设计能大幅降低单一部件的铸造难度，也方便后续针对不同排量需求做单缸模块的增减调整，不用重新开模制作整套缸体毛坯。从功能实现逻辑上看，这套结构完整复现了内燃机的核心做功循环：两个活塞分别在独立缸筒内做往复直线运动，通过曲柄连杆机构把活塞的直线推力转化为曲轴的旋转扭矩，曲轴输出端集成的传动齿轮，可直接对接后续的离合器、变速箱或者发电机转子，完成动力的向外输出。设计层面上，分段结构的核心考量是装配工艺性，缸体与曲轴箱的结合面做了定位止口设计，装配时不需要复杂的工装找正，就能保证两个缸筒的中心距与曲轴连杆轴颈的位置度匹配，避免出现活塞偏磨、连杆运动卡滞的问题；缸体外壁布置的散热鳍片，是针对风冷散热场景做的参数优化，鳍片的间距、高度都匹配小型内燃机高转速工况下的散热需求，不需要额外布置水冷管路就能把缸内做功产生的热量及时散出，能有效降低整机的重量和结构复杂度。安装边界上，这套动力单元的曲轴输出端轴线与缸体安装平面保持平行，底部的安装支脚预留了标准螺栓孔位，可直接适配通用小型动力的安装机架，不需要额外做转接支架设计；整机的横向尺寸控制在双缸并列布置的最小边界内，缸盖部分的气门、喷油组件（或火花塞安装位）都预留了足够的装配操作空间，后续做外围附件安装、日常维护时，不需要拆解主体结构就能完成易损件的更换。从结构细节看，曲轴的平衡块做了针对性的配重设计，能抵消双缸交替做功时产生的一阶往复惯性力，降低整机运行时的振动幅度，配套的连杆采用剖分式大头设计，方便在曲轴检修时单独拆解更换，不需要将整根曲轴从箱体内抽出，能大幅降低后期的维护成本。这套结构的建模逻辑完全贴合实际加工装配流程，每个部件的配合公差、运动间隙都参考了通用内燃机的行业设计规范，可直接作为小型动力设备开发时的结构参考，也能用于教学场景下的内燃机工作原理演示，直观展示曲柄连杆机构的运动过程、动力传递路径，帮助从业者理解内燃机各部件的配合关系。
