拐杖配套塑料支撑辅助配件结构设计

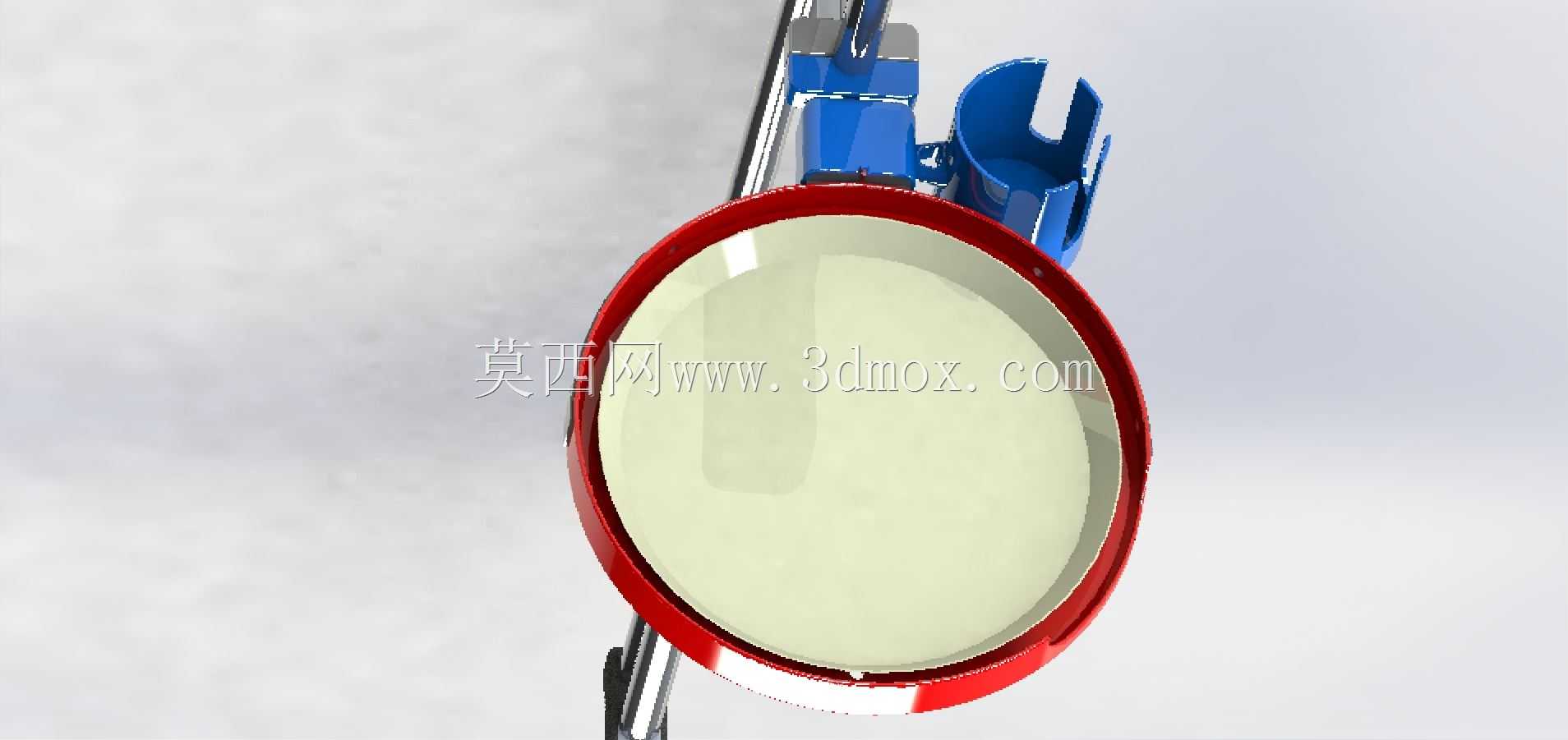

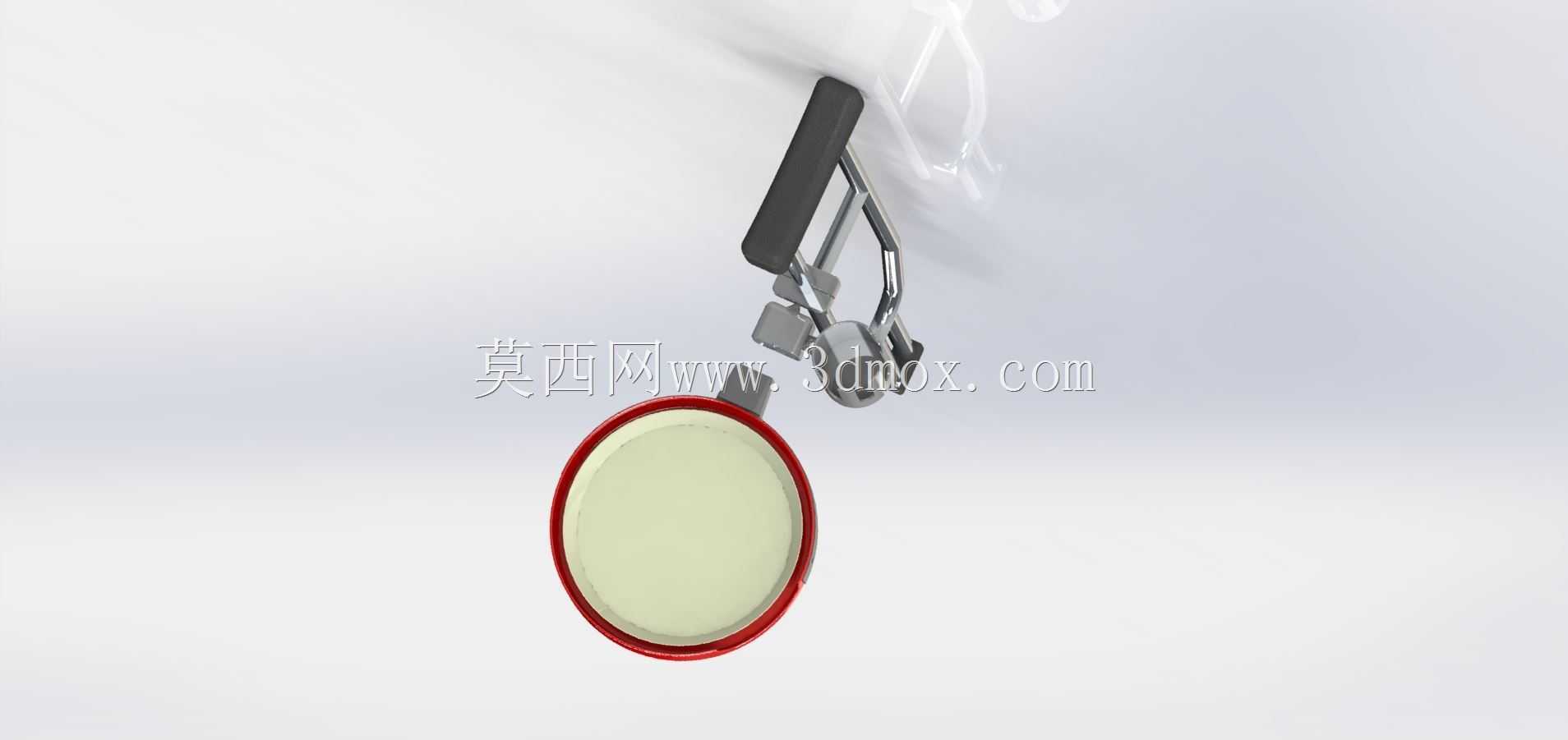

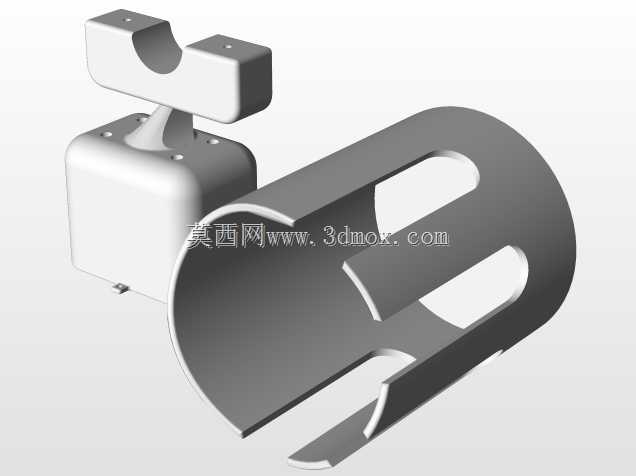

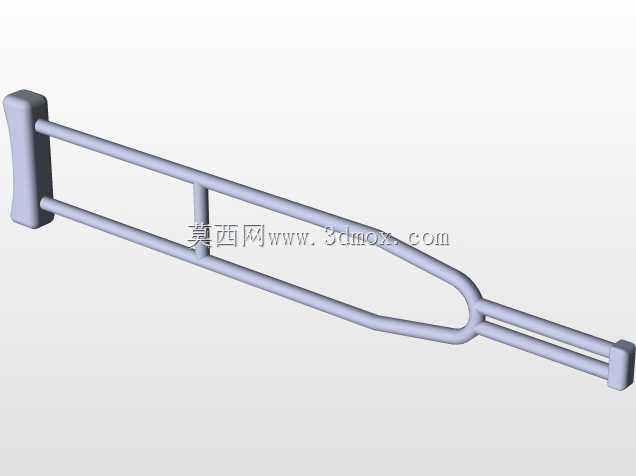

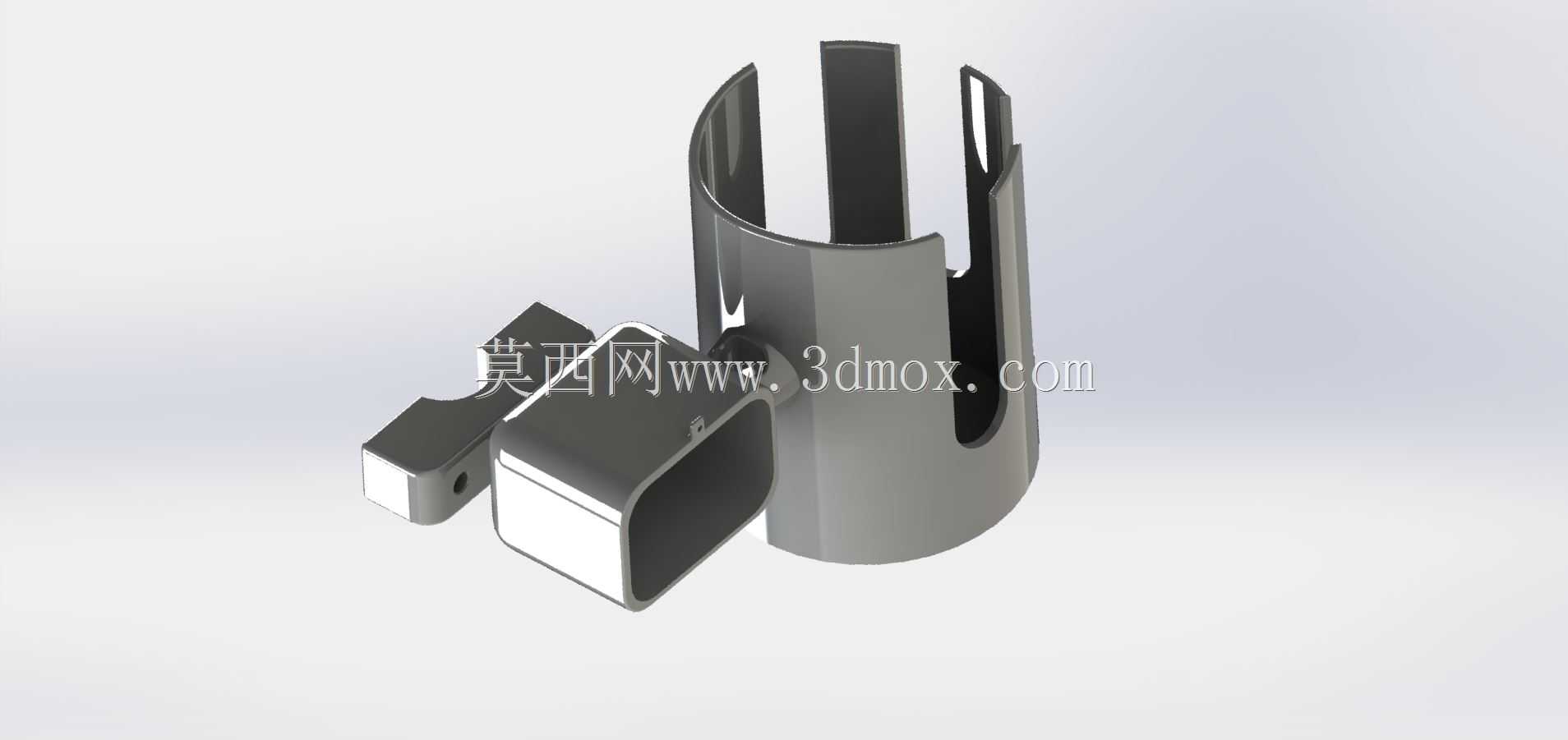

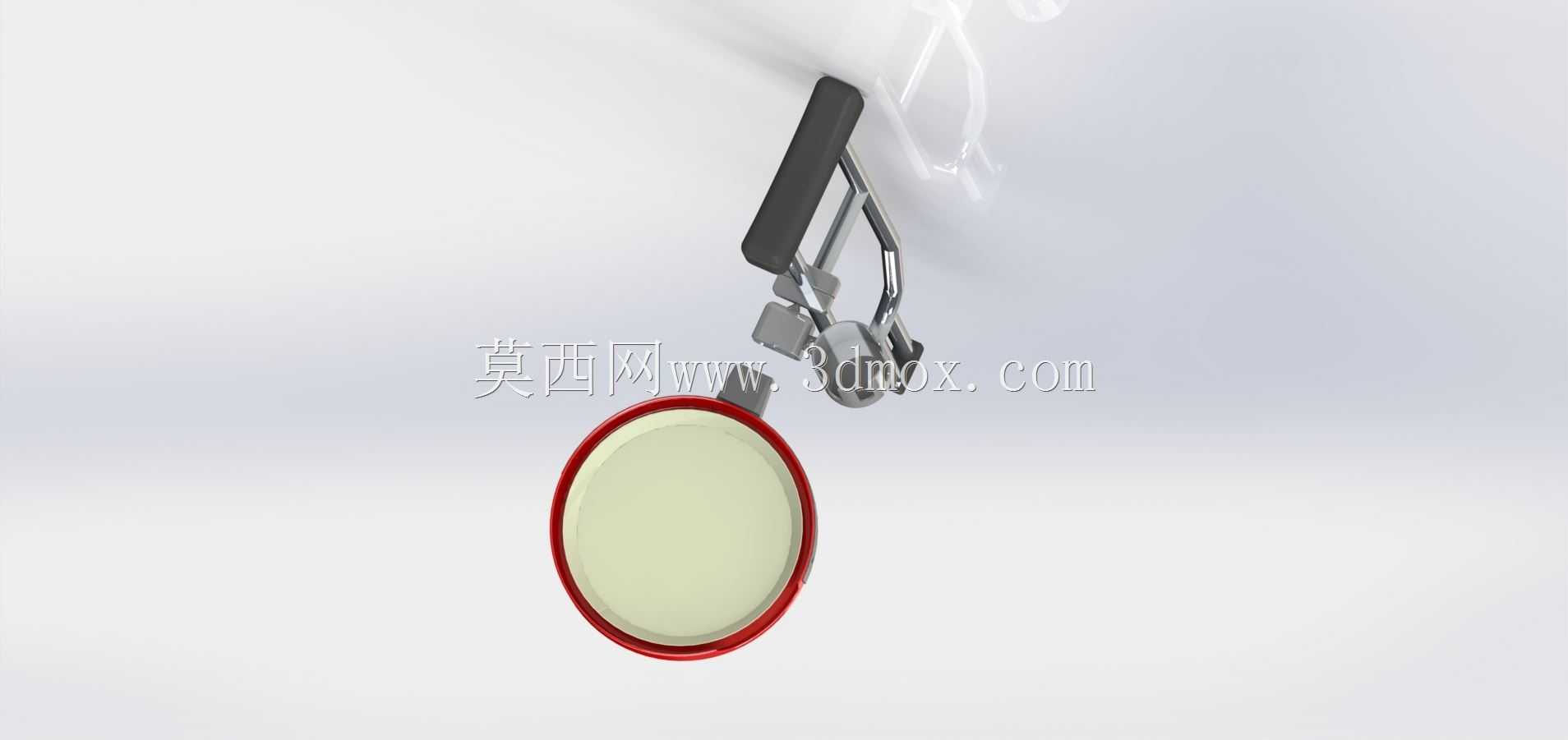

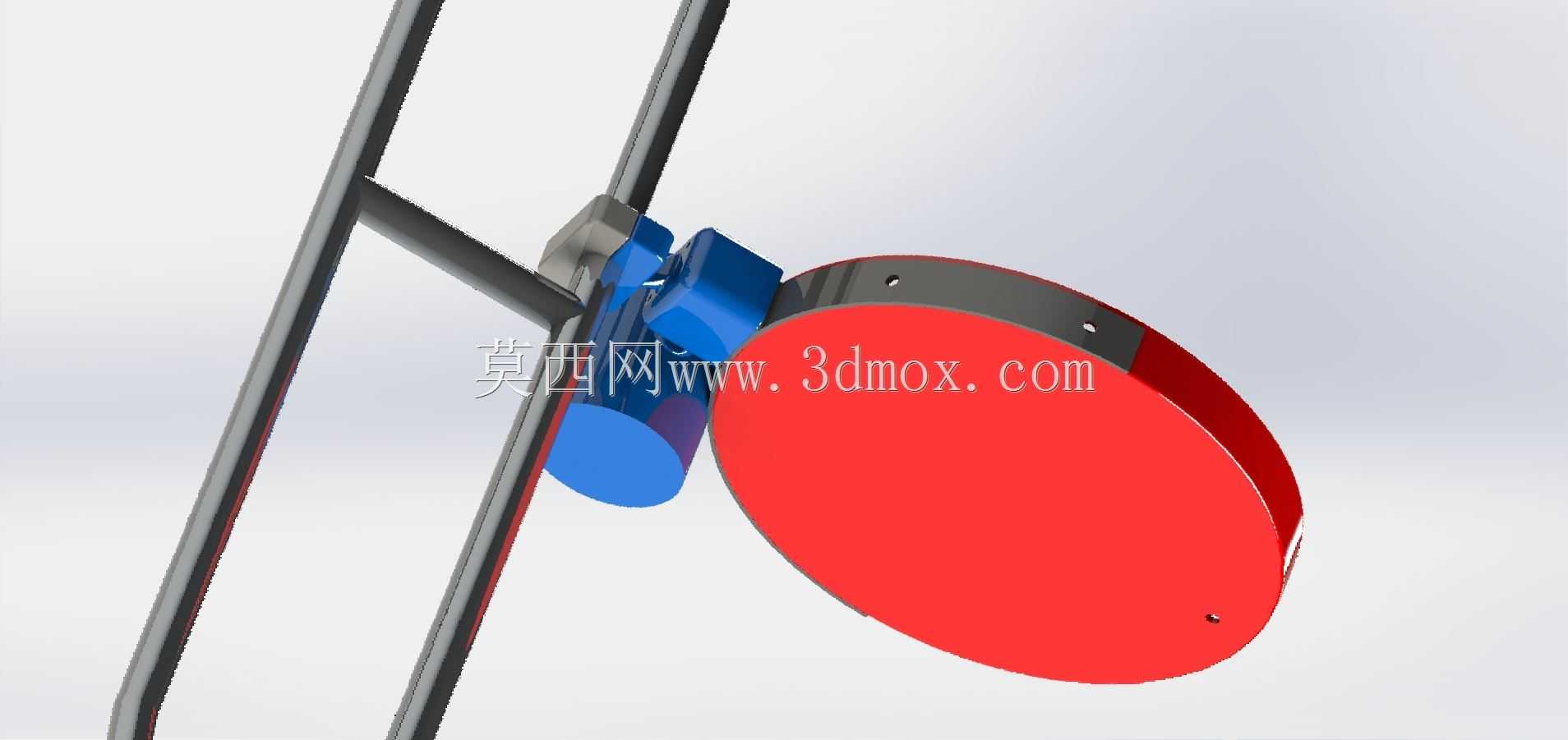

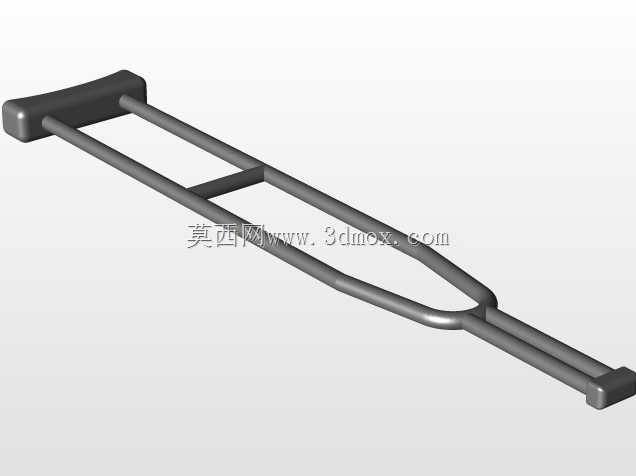

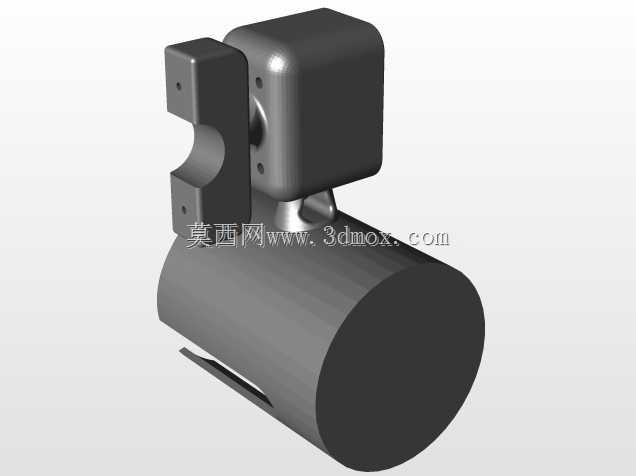

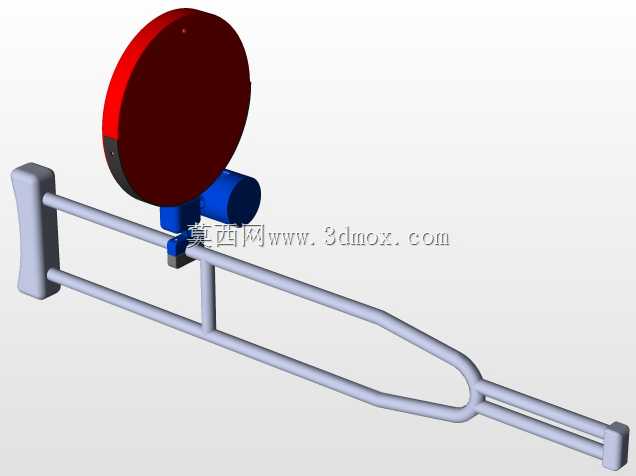

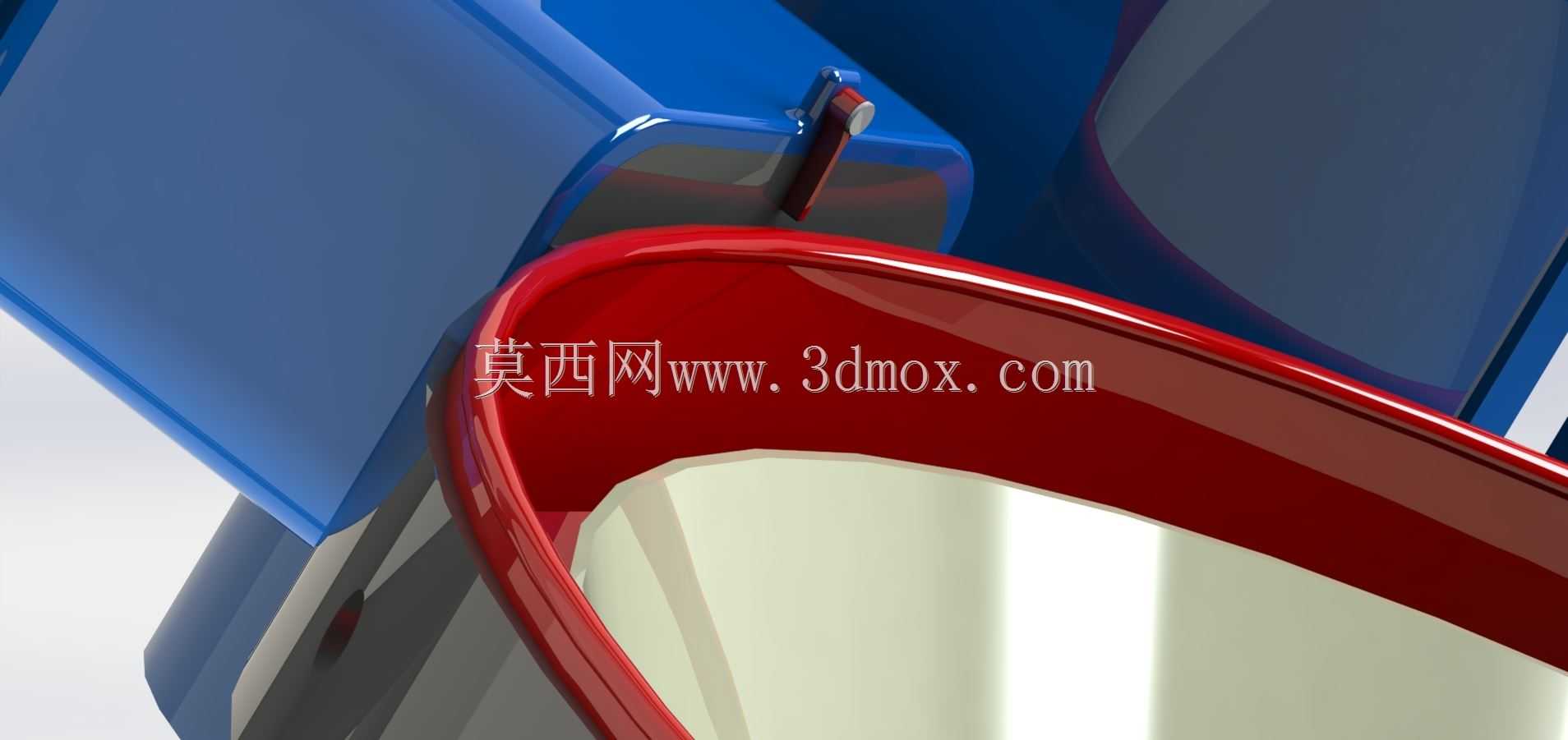

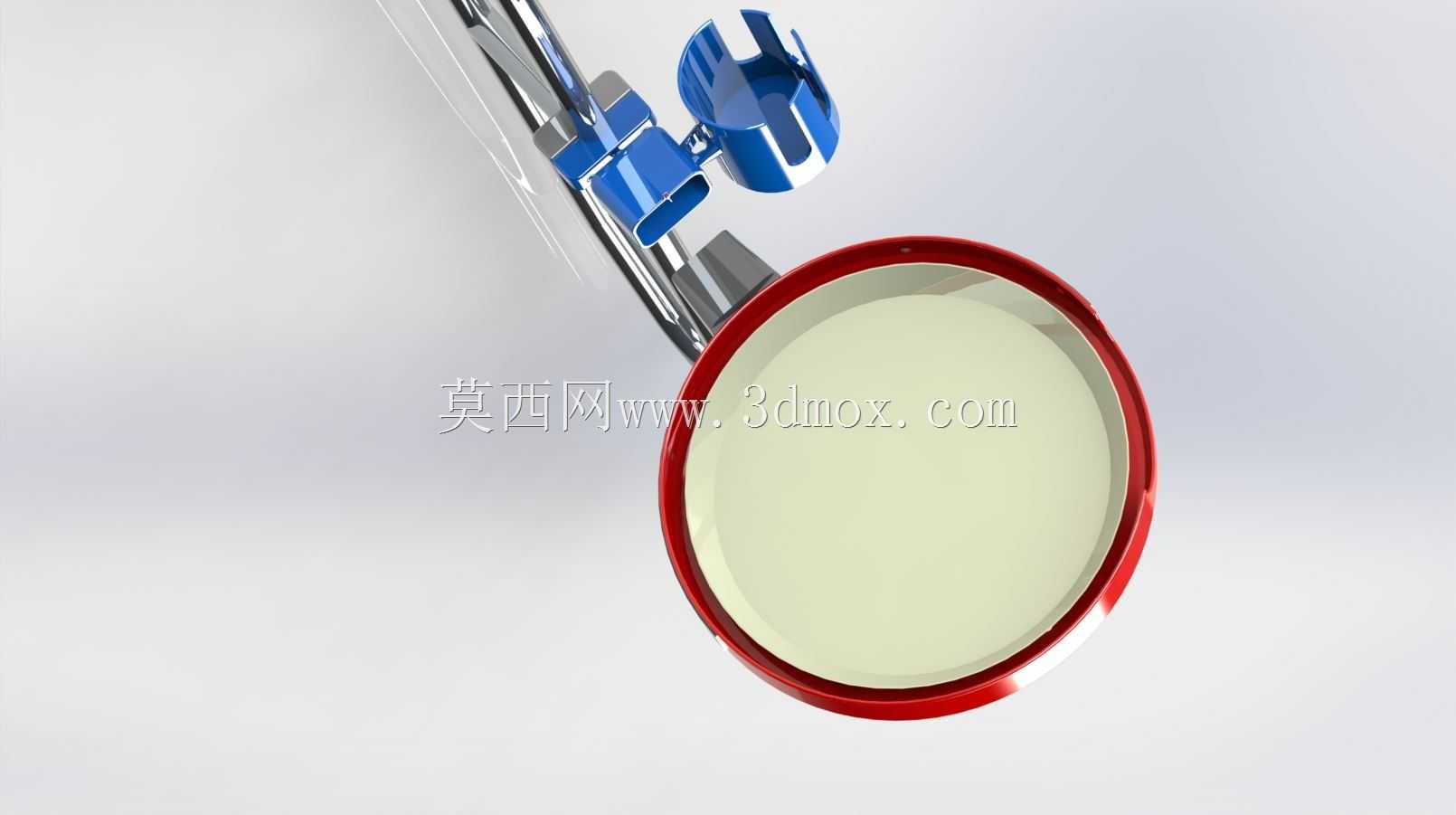

这类拐杖配套配件主要面向行动障碍人群的日常助行场景，适配常规金属材质拐杖的杆体安装需求，在日常使用中承担着接触地面分散支撑力、辅助固定拐杖杆体附件的作用，能有效降低拐杖使用过程中出现打滑、杆体磨损的概率，提升助行过程的稳定性。从结构设计层面来看，配件分为两个功能区域，一端是与拐杖金属杆配合的卡扣式固定结构，采用多瓣卡爪的抱紧式设计，不需要额外的紧固件就能实现与不同直径规格圆杆的适配，安装时只需要将卡爪对准杆体按压到位即可完成固定，拆卸维护时也能通过撬动卡爪边缘快速拆下，适合日常使用中的配件更换需求。另一端的圆形接触端采用边缘凸起的圆盘结构，接触地面的端面做了微弧处理，能够在使用者持拐倾斜不同角度时，始终保持端面与地面有足够的接触面积，避免因倾斜角度过大出现支撑点滑脱的问题；凸起的边缘结构还能在接触端磨损到一定程度时，起到限位提示的作用，提醒使用者及时更换接触端，防止因磨损过度导致支撑失效。材质选型上采用ABS与尼龙复合的塑料配方，ABS部分提供足够的结构刚性，保证卡爪抱紧杆体时不会出现过度形变导致的松脱，尼龙材质分布在接触地面的端面区域，利用尼龙自身的耐磨特性与一定的摩擦系数，兼顾使用寿命与防滑性能，两种材质通过注塑嵌合的方式结合为整体，不需要额外的粘接或紧固件连接，生产装配流程更简洁。安装边界方面，卡爪的内孔适配直径在18mm到22mm之间的常规拐杖金属圆杆，固定后沿杆体轴向的承重能力可满足常规体重使用者的支撑需求，不会出现沿杆体滑动的问题；圆形接触端的直径控制在80mm左右，既不会因为尺寸过大导致使用过程中磕碰绊倒使用者，也不会因为尺寸过小导致接地压强过大，在松软地面使用时出现下陷的问题。结构设计过程中针对卡爪的受力情况做了对应的形变分析，优化了卡爪根部的圆角过渡尺寸，避免长期反复拆装或受力时出现根部断裂的问题，接触端与卡爪连接的位置做了加强筋结构，在不增加整体壁厚的前提下提升了连接位置的抗扭强度，应对使用者行走过程中拐杖受到的侧向扭力，不会出现连接位置断裂的情况。
