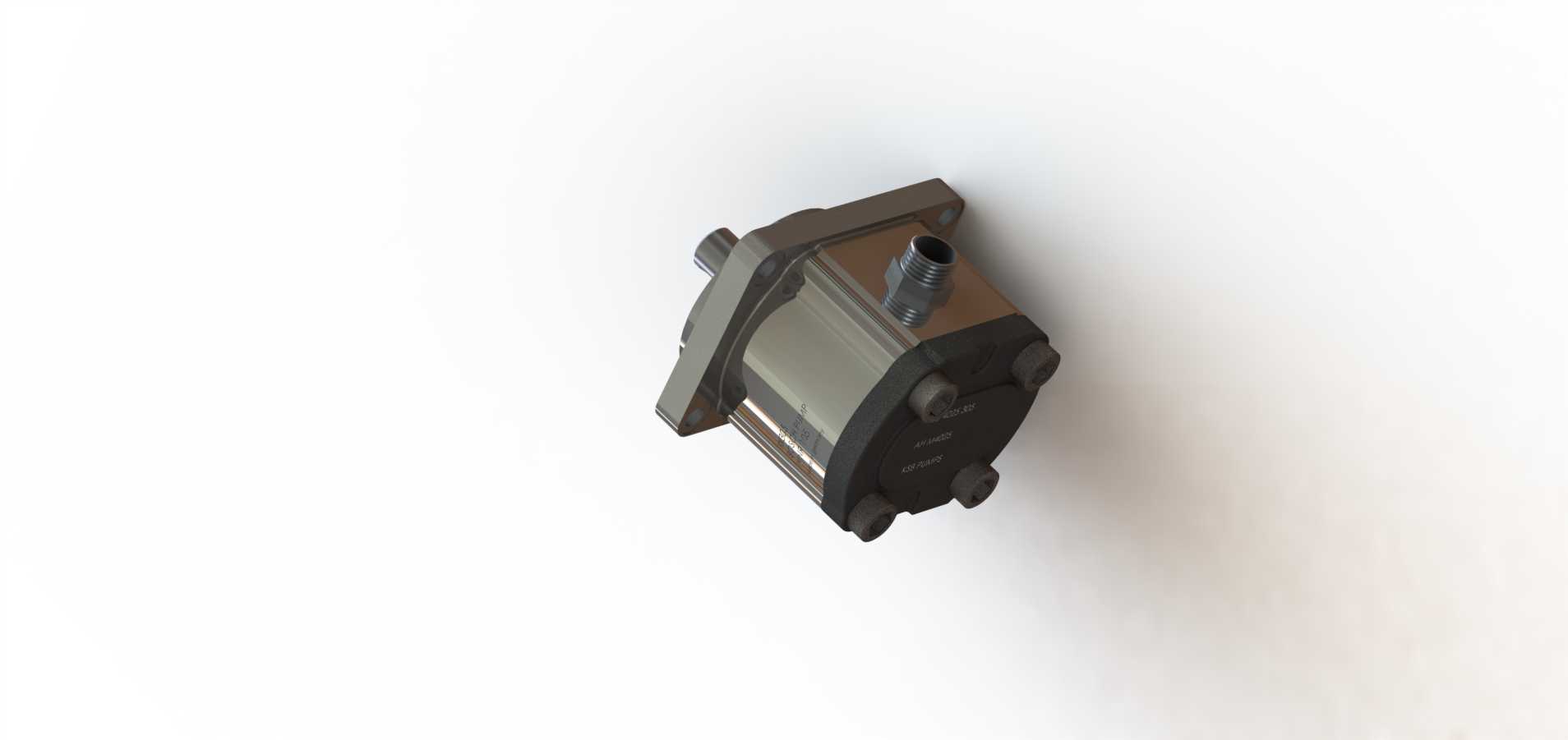

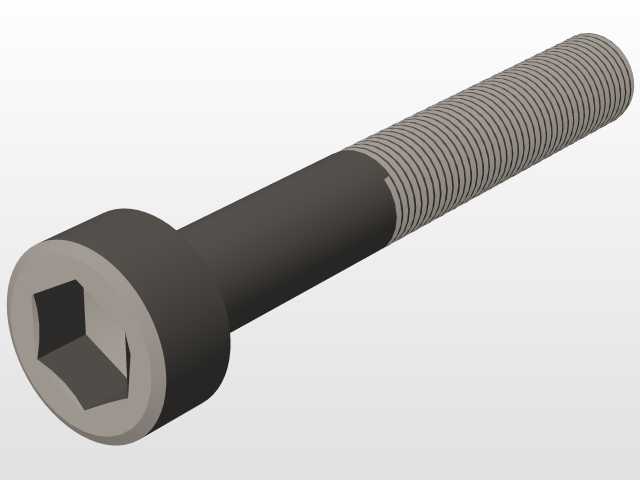

外啮合齿轮式液压动力元件结构设计

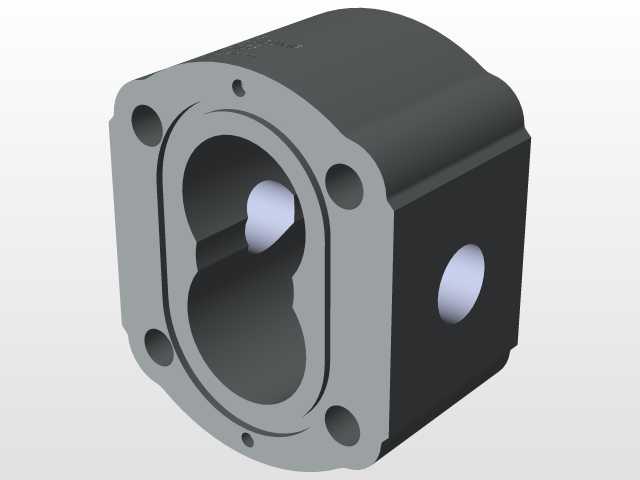

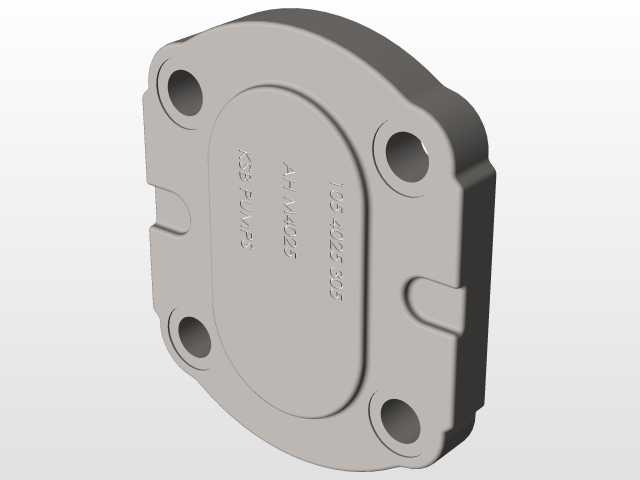

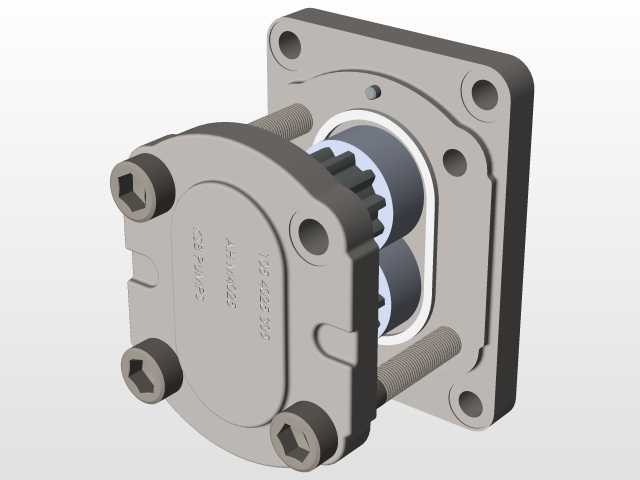

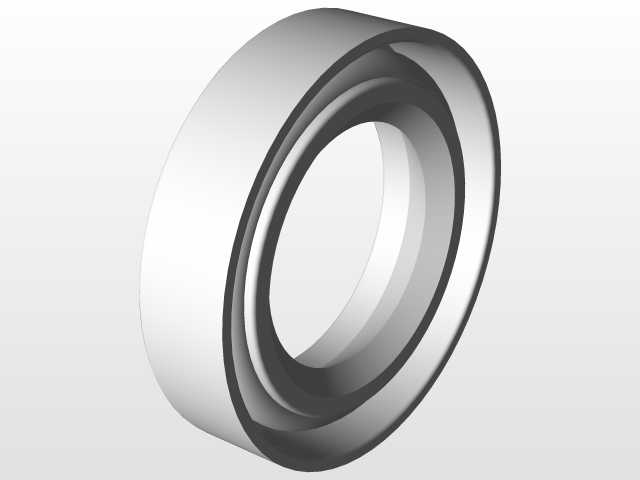

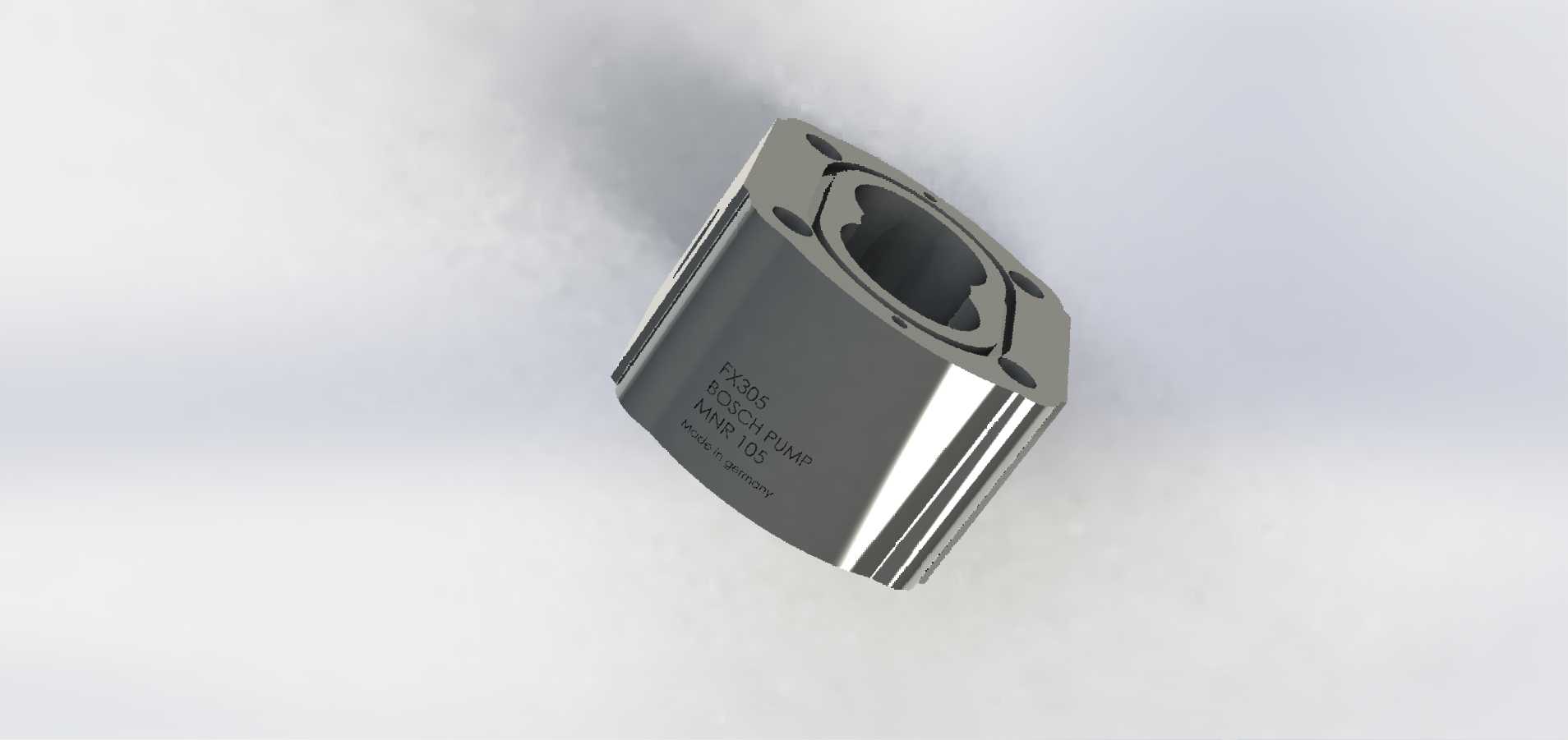

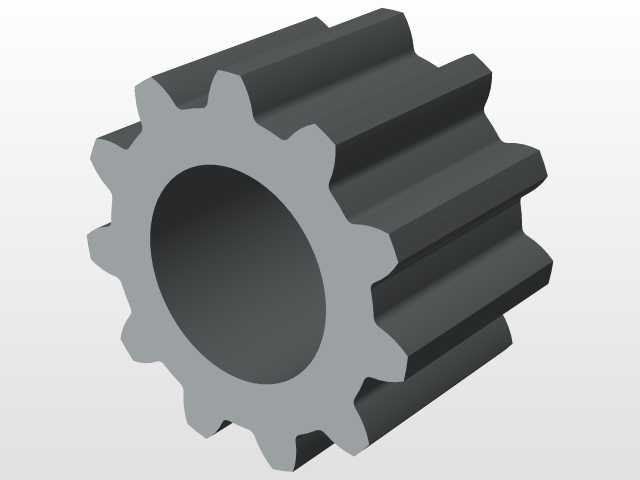

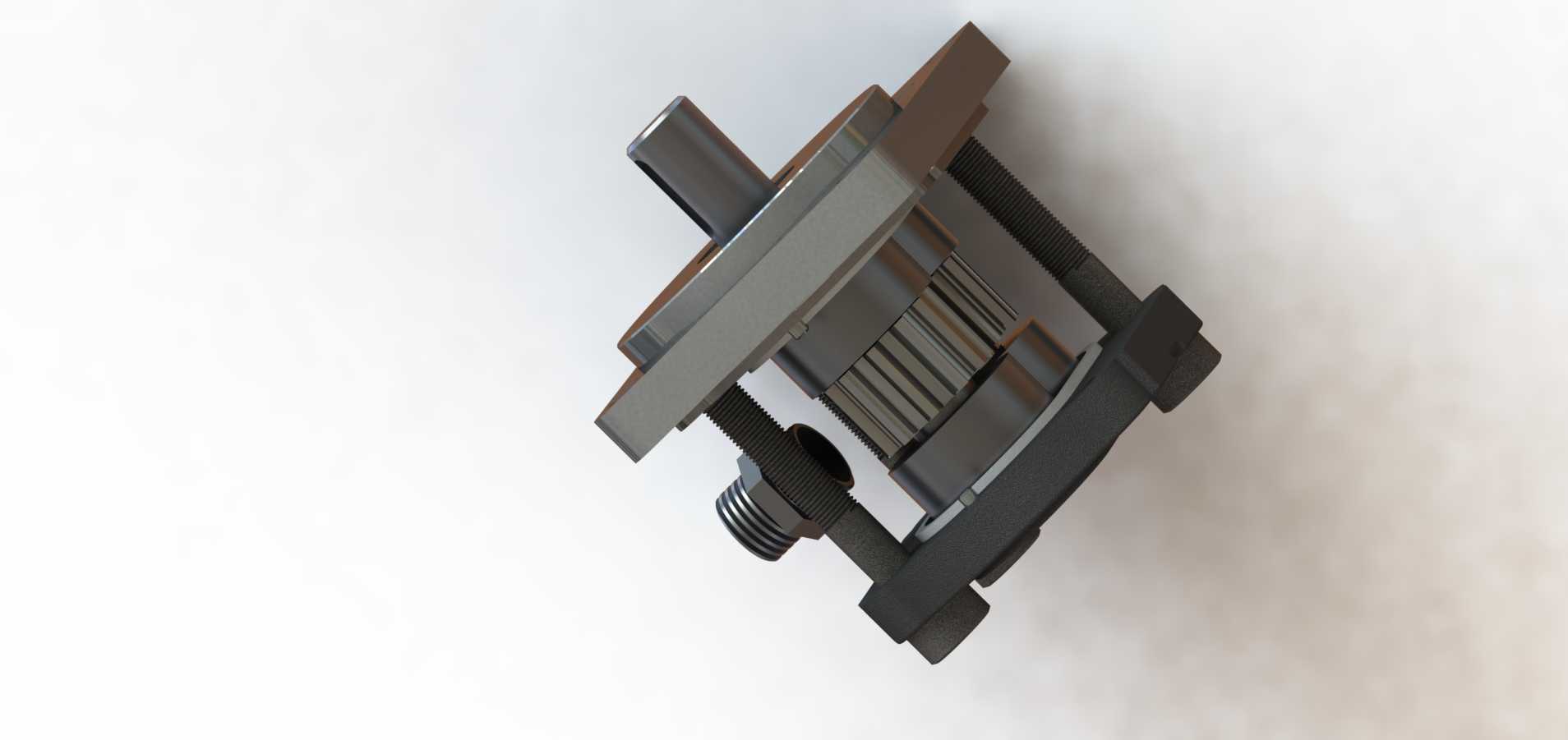

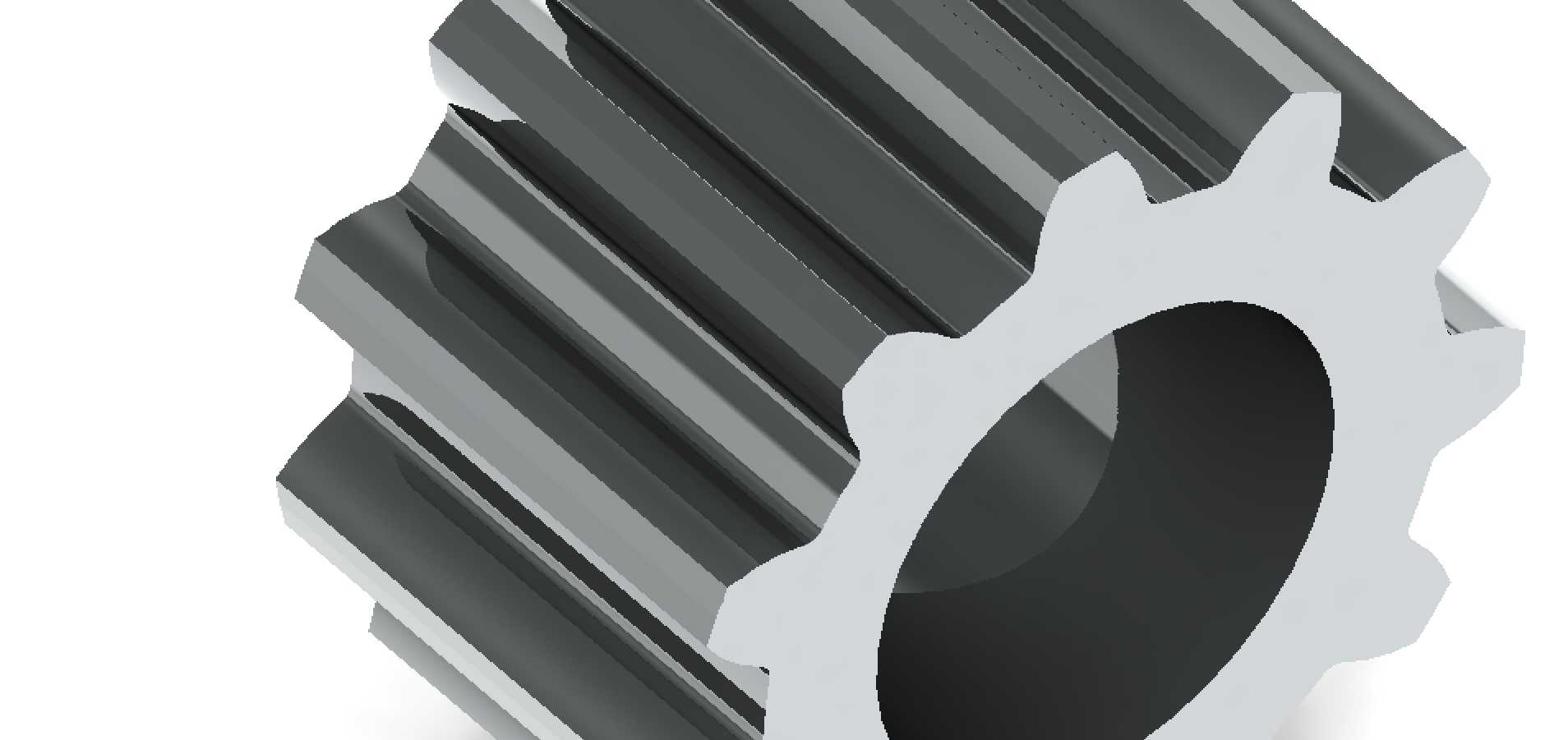

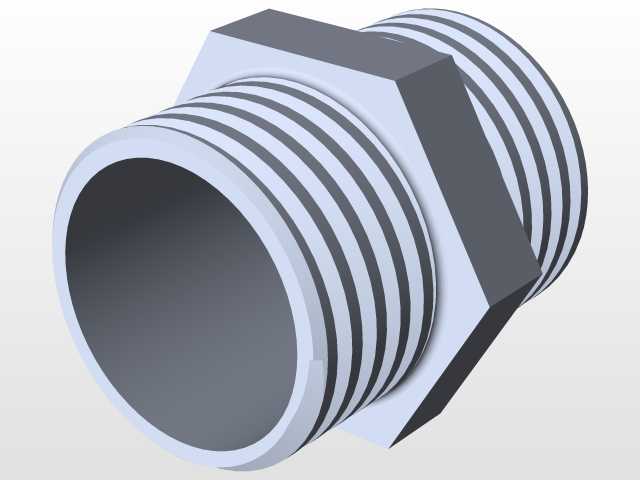

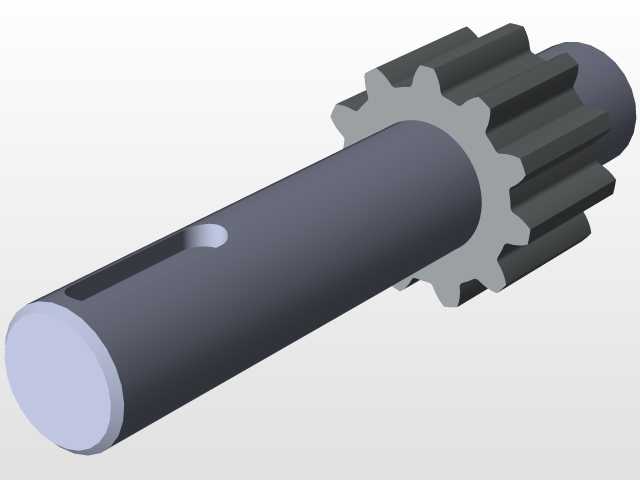

在各类工业液压系统的动力端配置中，这类外啮合齿轮结构的液压动力部件，是中低压液压回路里应用占比极高的供油单元，常见于小型工程机械的辅助液压回路、机床液压夹紧系统、自动化生产线的液压工装驱动回路，以及农用机械的液压执行机构供油场景，相比柱塞式结构，它的抗污染能力更强，对液压油清洁度的容忍度更高，日常维护成本更低，适合工况相对复杂、运维条件有限的作业场景。从结构设计逻辑来看，该部件采用一对参数匹配的渐开线圆柱齿轮作为核心做功元件，齿轮啮合过程中在进油侧形成密闭容积变化，完成油液的吸入与加压输出，泵体与前后端盖的配合面采用平面密封结构，减少高压油的内泄漏，伸出端的轴封结构兼顾了旋转动密封与防尘需求，避免外界杂质进入泵腔磨损齿轮副。设计阶段需要重点考量齿轮的齿宽、模数与额定排量的匹配关系，齿宽过大容易出现齿轮受液压径向力变形导致的卡滞，齿宽过小则会让容积效率下降无法满足额定压力下的供油需求；进油口的通径设计要保证油液吸入流速控制在合理区间，避免吸空产生气蚀，缩短泵的使用寿命，出油口的连接螺纹尺寸要匹配系统管路的通径，减少沿程压力损失。安装边界上，该部件采用法兰式安装止口，安装时需要保证止口与驱动电机或减速器输出轴的同轴度控制在允许公差范围内，避免轴承受额外径向力导致早期损坏，轴向尺寸需要预留出轴联器的安装空间，径向尺寸要避开周边管路与结构件的干涉，油口的朝向可以根据安装空间调整，方便现场布管。这类结构的液压部件在建模过程中，需要重点还原齿轮副的啮合间隙、泵体内部的容腔结构、密封件的安装沟槽尺寸，以及安装法兰的螺栓孔位置精度，这些细节直接影响后续做装配干涉检查、液压系统仿真时的结果准确性，很多新手建模时容易忽略齿轮端面与端盖之间的轴向间隙设计，实际上这个间隙是补偿齿轮受热膨胀、保证运转灵活性的关键参数，间隙过大会导致内泄漏严重，容积效率骤降，间隙过小则会在运转温升后出现齿轮端面与端盖的磨损，甚至出现抱死故障。
