宝可梦精灵球球形文创摆件结构设计

这款精灵球的结构设计，最初的需求来自文创周边开发领域的定制化摆件生产场景，目前这类IP衍生的球形摆件，常被用于潮玩手办陈列、主题展陈道具、儿童益智拼装玩具等多个场景，部分带内部容纳腔的改型版本，还可作为小型礼品包装盒、首饰收纳盒使用，适配线下潮玩店售卖、动漫展会周边定制、文创礼品批量生产等实际需求。

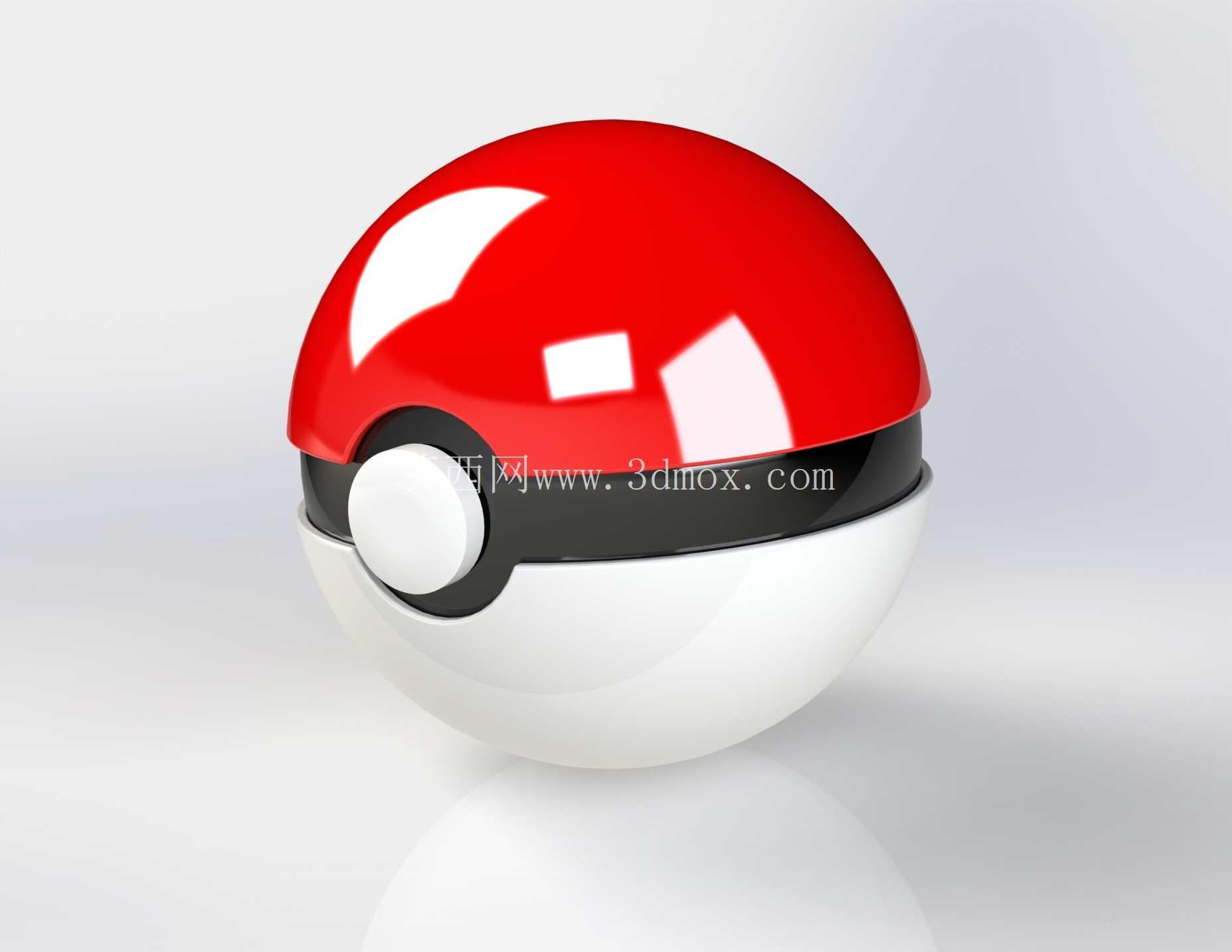

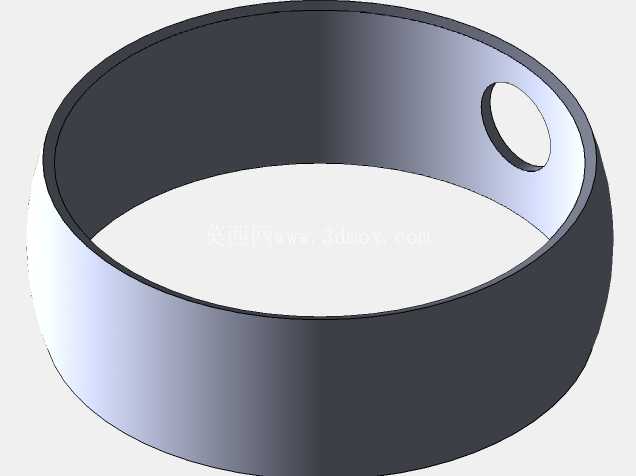

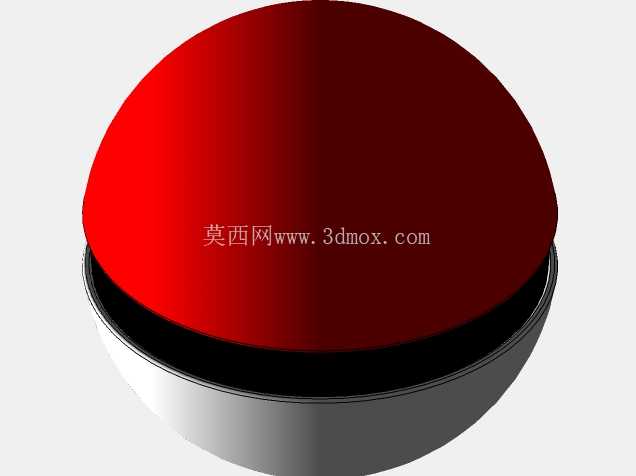

从实际功能特性来看，该结构采用经典的上下半球分体式设计，上半球为醒目的红色曲面壳体，下半球为纯白色曲面壳体，两部分壳体的分模面设置在球体水平中线位置，分模面处设置一圈环形黑色装饰带，既还原了IP形象的经典视觉特征，同时也作为上下半球的配合定位结构，环形带中部设置圆形按钮结构，该按钮在不同应用场景下可做不同功能适配：作为摆件时仅做装饰还原外观，作为收纳容器时可作为卡扣解锁按键，按压后实现上下半球的开合动作，作为拼装玩具时可作为上下半球的定位锁紧结构，保证拼接后球体不会松脱。

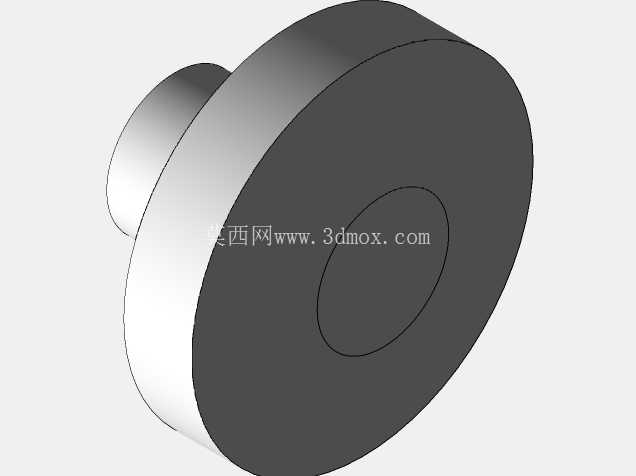

设计过程中优先考虑了曲面的顺滑度控制，整个球体的外表面为连续的球面曲率，所有曲面过渡位置均做了G2连续处理，避免出现棱线、折面等影响外观质感的问题，上半球表面的白色反光装饰块采用内嵌式结构设计，与红色球面保持齐平，不会出现凸起的拼接缝，既保证了外观的整体性，也避免了后续喷涂、电镀等表面处理工序出现积漆、流挂的问题。中部的按钮结构采用阶梯轴式设计，按钮根部设置限位凸台，防止按压过程中按钮从壳体上脱落，按钮与黑色环形带的配合间隙控制在0.1mm以内，既保证按压动作顺畅无卡滞，也不会出现过大的缝隙影响外观。

从外形尺寸与安装边界来看，该结构的基础版本球体直径设置为100mm，属于手持尺寸的黄金区间，既不会因为尺寸过小导致细节结构难以加工，也不会因为尺寸过大导致手持、摆放不便。上下半球的壁厚统一设置为2mm，适配ABS、PMMA等常用塑料的注塑成型工艺，也可通过失蜡铸造工艺生产金属材质的收藏版本，壁厚均匀性控制在±0.1mm以内，避免注塑过程中出现缩痕、气泡等缺陷，也能保证铸造过程中金属液填充顺畅。如果作为收纳容器使用，上下半球的配合位置可设置0.2mm的过盈量，或者加装小型磁吸结构，保证闭合后具备足够的锁紧力，不会因为轻微晃动就自行打开；如果作为拼装玩具使用，配合位置可设置定位卡扣结构，无需额外胶水即可实现牢固拼接，同时支持反复拆装。

结构设计过程中充分考虑了后续加工的工艺性，所有转角位置均设置了R0.5mm以上的圆角，避免出现应力集中的问题，同时也方便模具加工时的刀具走刀，减少电极损耗。分模线的位置特意设置在黑色环形带的上下边缘处，后续生产过程中产生的分模线飞边可以被黑色环形带的结构遮挡，不需要额外做大量的打磨抛光工序，能有效降低后续的表面处理成本。对于需要做透明效果的版本，上半球可采用透明PC材质生产，内部预留安装位可加装小型LED灯组，按钮位置可设置触发开关，实现按压亮灯的效果，拓展产品的功能属性。

在实际生产适配中，该结构既可以通过注塑工艺实现大批量量产，满足普通潮玩周边的低成本生产需求，也可以通过硅胶翻模、3D打印等工艺实现小批量定制生产，满足个性化收藏、展会限定款等小众需求，针对金属材质的收藏版本，还可以适配精密铸造工艺，生产锌合金、铜质等金属版本，表面通过喷涂、电镀、移印等工艺实现红、白、黑的经典配色还原。整个结构没有复杂的倒扣结构，模具设计时仅需简单的前后模即可实现脱模，不需要复杂的抽芯结构，能有效降低模具开发成本，缩短产品的开发周期，对于中小批量的文创产品开发来说，具备很高的工艺适配性。
