带把手敞口马克杯铸造模具结构设计

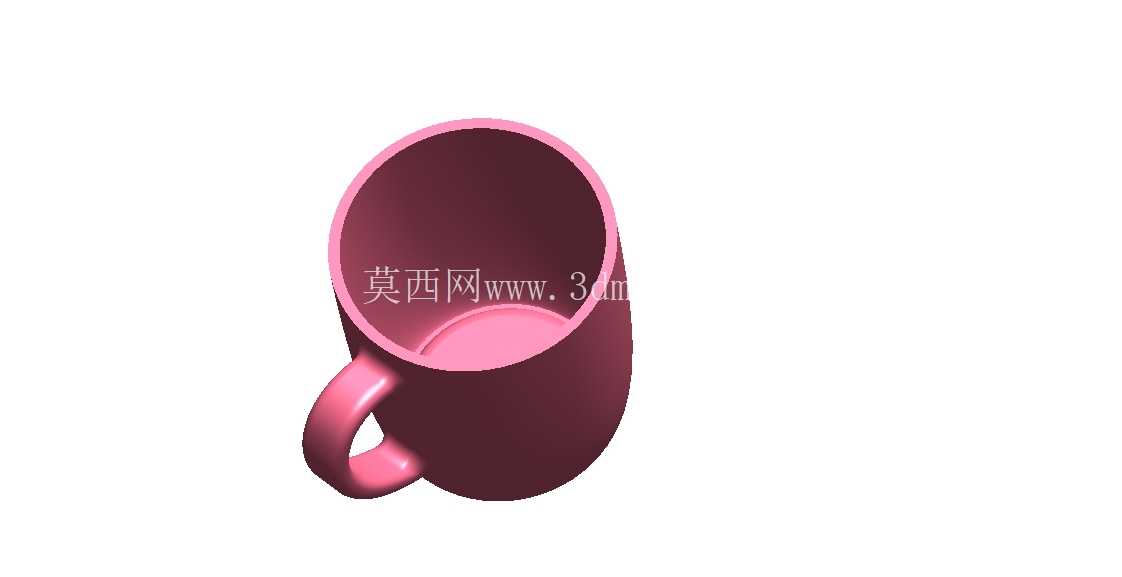

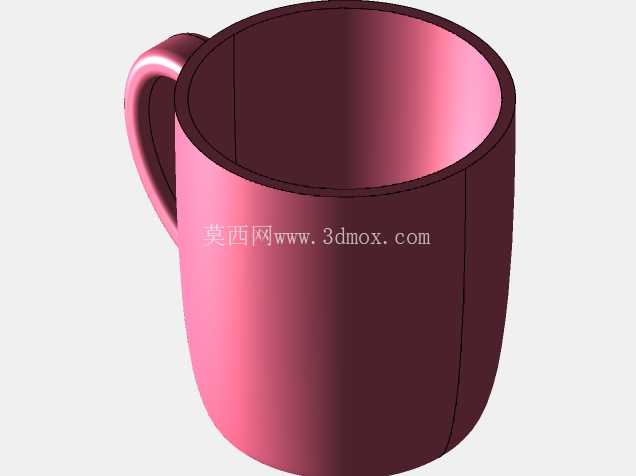

　　日常餐饮场景中使用的带把手马克杯，其量产成型高度依赖铸造模具的结构合理性，这套模具针对陶瓷或金属材质马克杯的铸造成型需求设计，核心围绕杯体的曲面成型、把手的一体衔接、壁厚均匀性控制展开结构规划。从实际生产适配来看，该模具对应成型的马克杯为敞口收底结构，杯口直径略大于杯底直径，杯身整体呈流畅的椭圆柱曲面，单侧设置C型空心把手，把手与杯身的衔接位置做了圆弧过渡处理，避免成型后出现应力集中或接缝毛刺。设计过程中首先考虑的是脱模顺畅性，杯体的内腔成型面做了0.8度的脱模斜度，外表面对应位置斜度控制在0.5度，既保证成型后杯壁厚度均匀，不会出现口薄底厚的问题，也能避免脱模时刮伤杯体表面。

　　把手部分的成型腔采用侧抽芯结构，因为把手为环形镂空结构，若采用整体开模会出现卡模问题，侧抽芯的行程设置刚好覆盖把手的镂空深度，抽芯动作与开模动作通过导柱导套实现联动，不需要额外设置独立驱动结构，能简化模具的整体装配复杂度，降低生产时的设备适配要求。从安装边界来看，这套模具适配常规的立式压铸/铸造设备，模架的安装孔位间距符合通用设备的装夹标准，上下模的合模导向采用四根对称布置的导柱，合模时的定位精度控制在0.02mm以内，避免合模错位导致杯体出现壁厚差超差的问题。

　　浇注系统的设计上，浇口设置在杯底的中心位置，熔融材质从底部注入型腔，能减少杯口位置的浇口残留，后续打磨处理的工作量更小，流道的截面采用梯形设计，能保证充型过程中材质流动平稳，不会出现卷气导致的杯壁砂眼、气孔缺陷。冷却水路的布置围绕杯体型腔均匀排布，距离型腔表面的距离控制在15mm左右，水路间距20mm，保证成型过程中型腔各位置冷却速率一致，避免杯体出现冷却变形，尤其是把手与杯身的衔接位置，特意增设了一组辅助冷却水路，防止该位置因为壁厚差导致冷却不均出现缩痕。在实际生产应用中，这套模具可适配陶瓷浆料、铝合金、锌合金等多种铸造材质，只需要根据材质的收缩率调整型腔的尺寸缩放比例即可，不需要改动整体模架结构。

　　日常使用的马克杯需要承受一定的磕碰与温度变化，模具设计时在杯口位置做了加厚的圆角处理，成型后的杯口边缘厚度比杯身壁厚大1mm，提升杯口的抗磕碰能力，把手的握持位置做了符合人体工学的曲面弧度，成型后不需要额外打磨就能获得舒适的握持手感。排气槽设置在分型面的杯口位置以及把手的末端，排气槽深度控制在0.03mm，既能保证型腔内的空气顺利排出，又不会出现跑料飞边的问题。整套模具的结构没有复杂的异形零件，大部分成型零件都可以采用常规的铣削、磨削工艺加工，加工成本可控，易损的镶件采用标准化设计，生产过程中出现磨损可以快速更换，减少停机维护的时间。针对批量生产的需求，模具的顶出机构采用均匀分布的顶杆，顶杆位置设置在杯底的非外观面，顶出时受力均匀，不会顶伤成型后的杯体，顶出行程设置刚好能将杯体完全顶出型腔，配合自动化取件设备可以实现全自动生产，提升生产效率。
