交流稳压器钣金固定安装支座

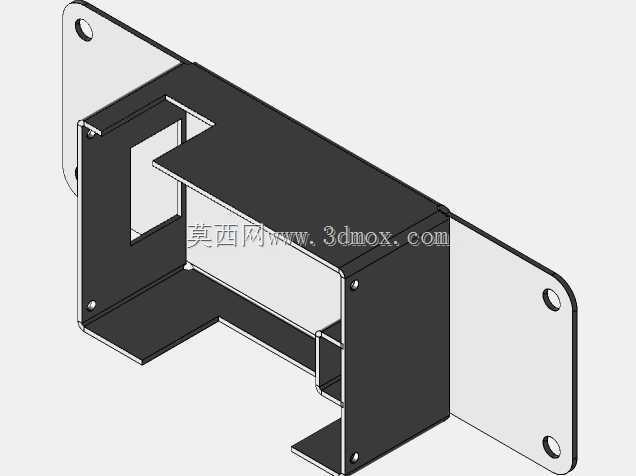

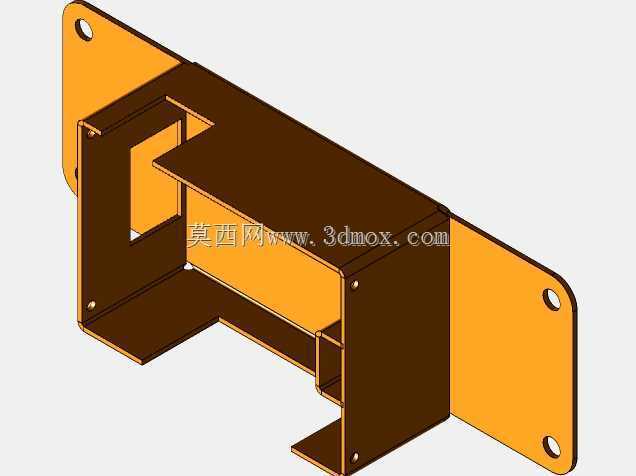

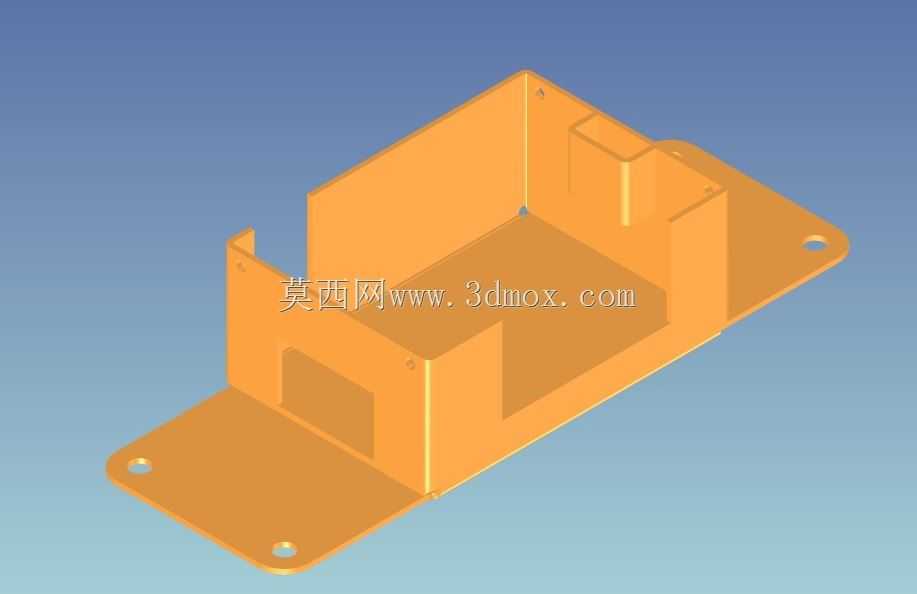

　　交流稳压器在车间配电、小型机房、民用稳压供电场景中，内部铁芯、绕组、调压控制板都需要可靠承载，钣金固定件就是承担这一功能的核心安装结构。该件采用薄板折弯成型思路，整体为带双侧延伸安装耳的U型围框结构，底部平板作为主承载面，四周向上翻折的立边形成围挡，既可以限制内部变压器组件的横向窜动，也能对绕组边角形成防护，避免装配、搬运过程中磕碰绝缘层。两侧向外延展的安装耳上预制了安装通孔，孔位边缘做了翻边强化处理，穿入紧固螺钉后可将整个稳压器机芯固定在设备外壳底架或者机柜安装梁上，翻边结构能分散螺钉锁紧时的局部压应力，避免薄板长期受振后孔位撕裂变形。

　　从结构布局来看，围框内部设置了两道竖向折弯隔断，将内腔分隔出不同的容纳区域，主区域放置体积较大的变压器铁芯与绕组，侧边窄槽可嵌入安装接线端子排或者小型调压控制电路板，隔断本身由板材一体折弯冲出，不需要额外焊接支撑件，既减少了装配零件数量，也让整体刚性得到提升——薄板折弯后的竖边相当于加强筋，能大幅降低底板受载后的挠曲变形。围框侧壁预留了矩形避让缺口，对应变压器绕组的引出线位置，线束可以直接从缺口穿出连接外部接线端，不需要在装配时额外对线束进行大角度弯折，避免引线绝缘皮被钣金锐边割损，实际生产中缺口边缘会做去毛刺处理，部分批次还会套护线齿圈进一步防护。

　　设计这类钣金固定件时，首先要匹配内部变压器组件的外形包络，内腔长宽尺寸要比铁芯叠片后的实际轮廓留出0.5到1毫米的装配间隙，既方便组件放入，也不会因为间隙过大导致机芯在壳体内晃动。立边的折弯高度需要结合绕组的高度设定，围挡高度至少覆盖铁芯总高度的三分之二，才能在侧向受到冲击时提供足够的限位支撑。两侧安装耳的外伸长度要匹配机柜底架的安装孔间距，耳片上的通孔中心到围框侧壁的距离要留出扳手操作空间，保证打螺钉时工具不会和围框立边发生干涉。板材厚度通常根据稳压器的整机重量选取，小功率家用稳压器多采用0.8到1.2毫米的冷轧钢板，大功率工业级稳压单元会用到1.5到2毫米的板材，折弯后所有转角处都保留合理的折弯内R角，避免直角折弯造成板材应力集中开裂。

　　现场安装时，先将变压器铁芯连带绕组整体放入围框主腔，侧边控制板卡入窄槽定位，引出线从侧壁缺口穿出整理走线，之后可在围框底板和铁芯之间垫绝缘减震垫，再通过安装耳上的孔位将整个组件锁附到设备外壳内部。这种一体折弯的钣金支座相比焊接拼接的支架，生产效率更高，只需要开一套冲压折弯模具即可批量成型，零件一致性好，不存在焊接变形带来的孔位偏移问题，同时整体重量更轻，符合稳压设备小型化、轻量化的装配需求。在长期运行场景中，变压器工作产生的微振动会通过钣金件传递到机架，连续的折弯立边可以提供足够的结构阻尼，避免薄板出现共振异响，安装耳处的锁紧点位均匀分布在支撑结构两侧，承重时底板受力均衡，不会出现单侧倾斜导致铁芯移位的问题，能够长期保障内部变压组件的位置精度，维持稳压电路的接线可靠性。
