红色怒鸟造型趣味玩具结构设计

这款卡通小鸟造型的趣味玩具，最初的设计出发点是面向文创潮玩、桌面摆件以及儿童益智玩具的应用场景，同时也可作为铸造工艺教学的演示样件，帮助从业者理解曲面类铸件的分型、脱模逻辑。从实际用途来看，它既可以作为独立的桌面装饰摆件，也能通过加装底座、配重块成为解压把玩的小物件，部分衍生版本还可内置小型发声、发光组件，做成具备互动功能的儿童玩具，适配文创周边、礼品定制、教具开发等多个落地场景。

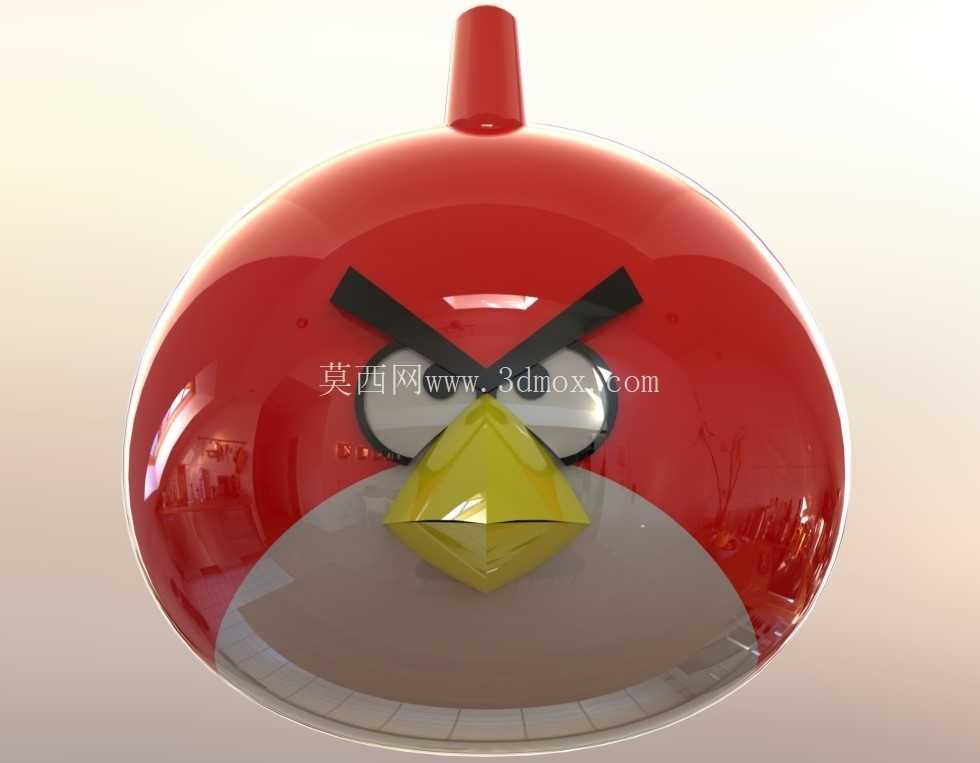

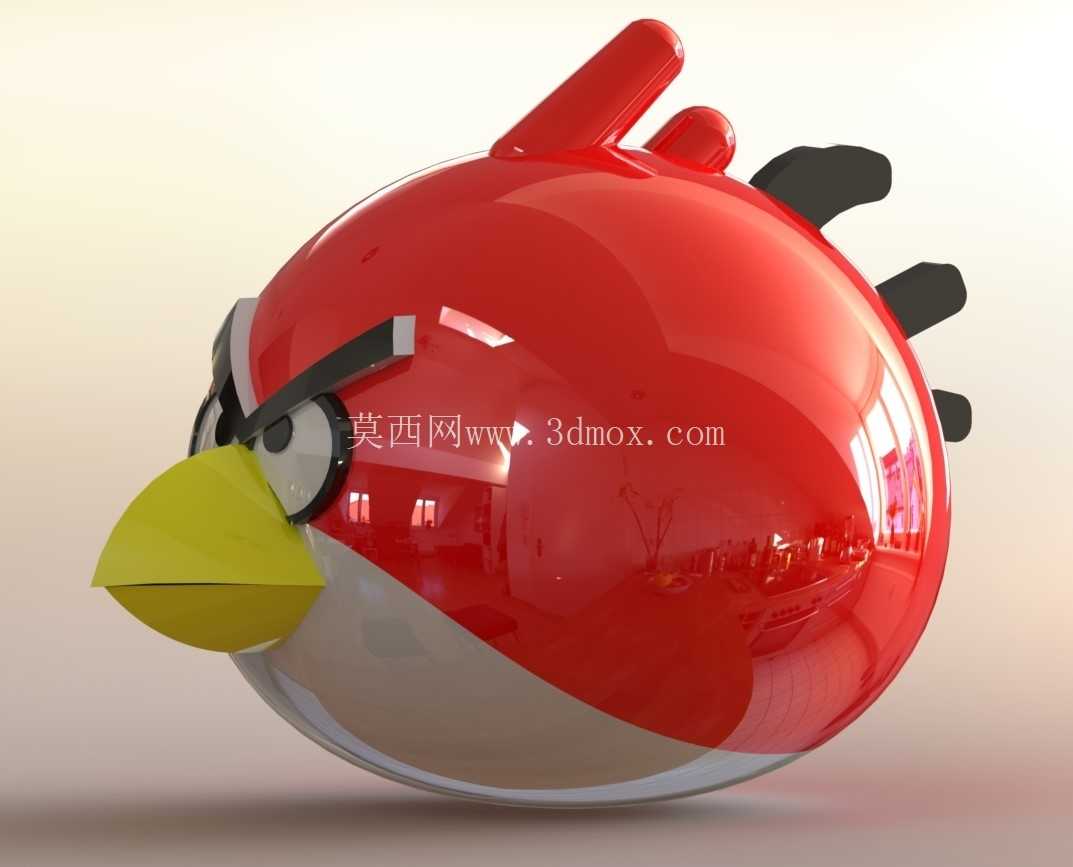

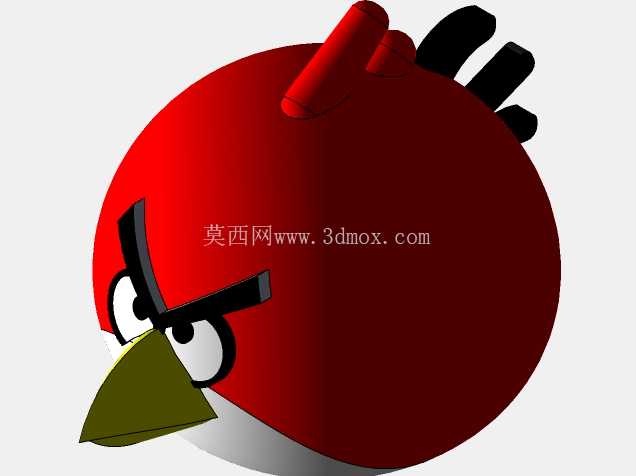

设计过程中首先要处理的是整体球形主体的曲面连续性，主体采用近正球的基础轮廓，顶部的小柱状凸起是整个造型的识别点之一，这个凸起的拔模角度需要控制在3度以内，既保证铸造或者注塑脱模时不会出现粘模问题，也不会因为角度过大破坏造型的圆润感。面部的眉部结构采用下沉式的棱角设计，和主体光滑的曲面形成质感对比，这部分在建模时需要做0.2mm的圆角过渡，避免后续生产时出现锐边磕碰的安全隐患，同时也能减少涂装环节的溢漆问题。鸟喙部分是整个造型的结构难点，采用金字塔形的四棱锥结构，和主体面部的贴合面需要做随形的曲面匹配，保证拼接缝隙控制在0.1mm以内，如果是采用一体铸造工艺，这部分的壁厚要和主体保持一致，控制在2.5mm左右，避免出现壁厚差过大导致的缩孔、冷隔等铸造缺陷。

从安装边界来看，整个造型的最大外轮廓直径控制在80mm，顶部凸起的高度为15mm，鸟喙向前突出的距离为22mm，整体高度为95mm，这个尺寸既适合单手握持把玩，也适配常规的潮玩包装盒型，不需要单独开定制内衬就能直接放入通用的透明展示盒中。如果是作为铸造模的演示样件，分型面设置在主体球形的最大直径处，也就是鸟喙根部的水平位置，这个分型位置可以保证上下模的脱模阻力基本一致，不会出现侧凹结构需要额外加滑块的情况，能最大程度简化模具结构，降低教学演示时的理解门槛。

结构设计上，腹部的浅灰色区域采用下沉0.3mm的台阶设计，后续涂装时可以直接在台阶区域做分色，不需要额外做遮护治具，能有效提升量产时的涂装效率。眼部的白圈和黑瞳部分，如果是一体成型的版本，可以做微凸的曲面结构，通过移印工艺实现细节还原；如果是高端收藏版本，可以预留嵌入式的亚克力眼珠安装位，安装槽的深度控制在1mm，过盈量0.05mm，不需要额外打胶就能实现牢固装配。主体内部做中空设计，壁厚均匀保持2.5mm，既可以减少材料用量降低成本，也能在需要的时候内置配重块或者电子元件，中空部分的加强筋采用十字形布局，筋厚1.5mm，连接主体内壁和顶部凸起的内柱，避免顶部凸起在受到外力冲击时出现断裂问题。

在实际生产适配性上，这个造型既可以采用锌合金压铸工艺做金属质感的收藏版本，也可以采用ABS注塑做量产的平价玩具版本，两种工艺对应的模具收缩率分别设置为0.5%和1.5%，建模时提前做好缩放补偿就能直接套用同一套曲面模型，不需要重新重构造型。针对铸造工艺的需求，在主体的底部预留了直径5mm的浇口位置，浇口痕迹可以通过后续的打磨、喷涂完全遮盖，不会影响外观面的完整性。排气槽设置在顶部凸起的顶端以及鸟喙的尖端位置，槽深0.08mm，既能保证铸造时型腔内的空气顺利排出，避免出现气孔缺陷，也不会产生明显的飞边需要后续处理。

从使用场景的适配性来看，作为桌面摆件时，底部可以粘贴直径30mm的硅胶防滑垫，对应的底部平面区域做直径32mm的磨平处理，平面度控制在0.1mm以内，保证放置时不会出现晃动。作为儿童玩具时，所有外露的边角都做R0.5以上的圆角处理，不存在尖锐结构，符合玩具安全标准的要求。作为教具使用时，整个模型可以拆分为上下模、型芯等几个独立的结构件，直观展示曲面类铸件的模具拆分逻辑，帮助初学者理解分型面选择、拔模角度设置、壁厚控制等基础的铸造模具设计要点。
