小型共轴双旋翼遥控直升机构件设计

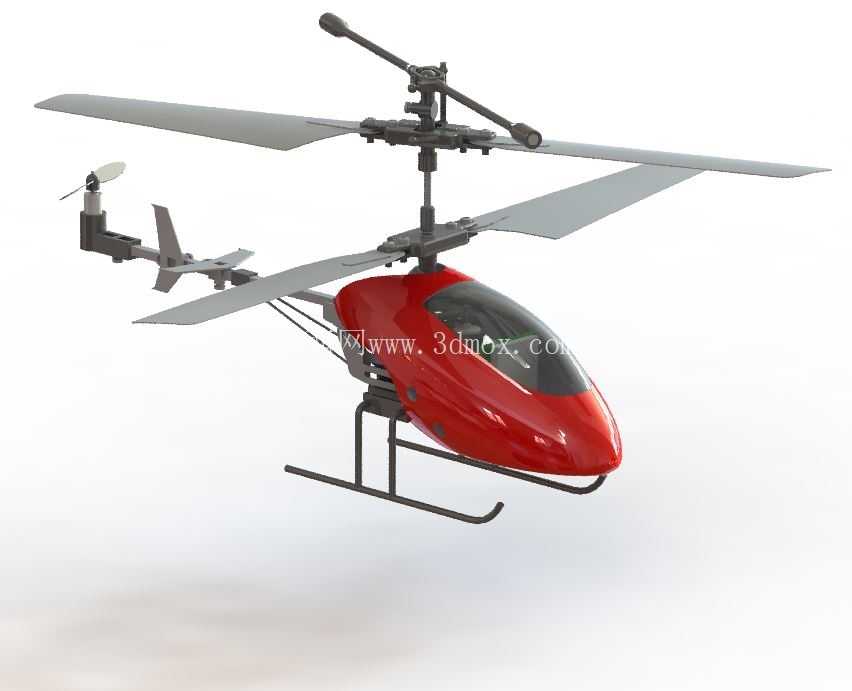

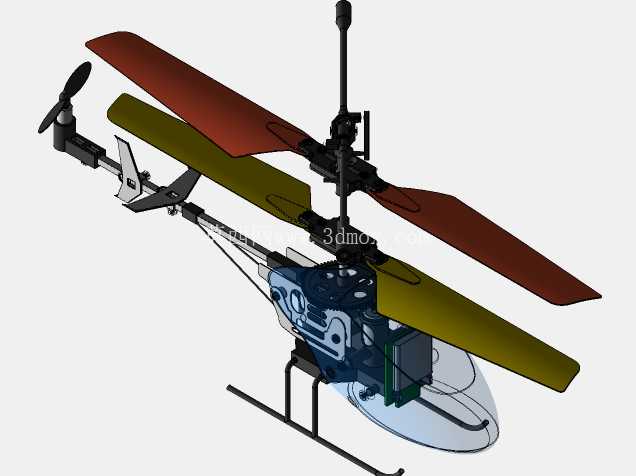

　　这款小型遥控直升机的结构设计，核心围绕室内近距飞行的使用需求展开，整体采用共轴反转双旋翼布局，省去了常规单旋翼直升机必备的尾桨抗扭结构，仅保留尾部小型航向稳定翼与微型尾推螺旋桨，大幅压缩了整机的横向尺寸，适配桌面级、室内小空间的飞行场景，常见于青少年航模科普、微型飞行器原理验证、休闲玩具等应用领域。从结构设计逻辑来看，共轴双旋翼的上下两组桨叶采用反向旋转设计，旋转过程中产生的反扭矩可以相互抵消，无需通过尾桨输出侧向力平衡机身扭矩，既降低了动力损耗，也减少了尾桨碰撞障碍物导致炸机的概率，适配室内复杂的小空间飞行环境。

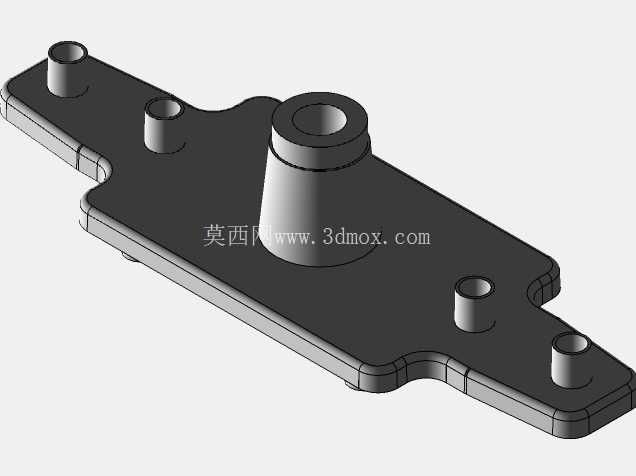

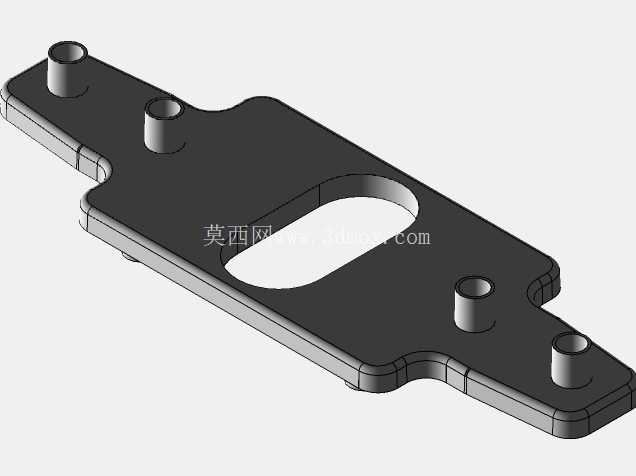

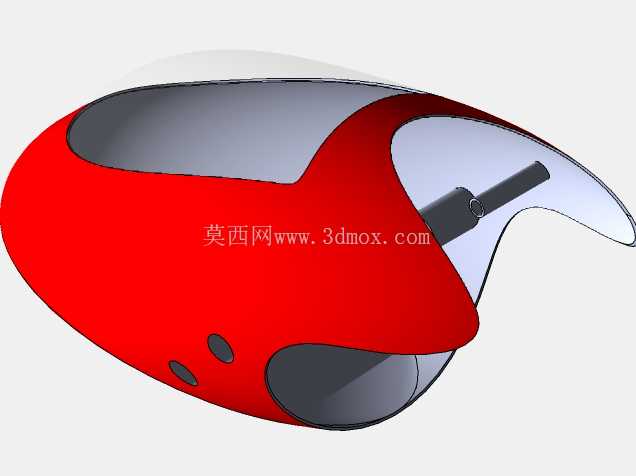

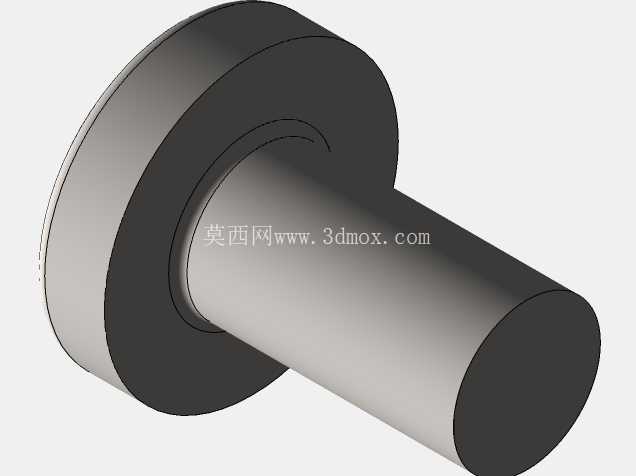

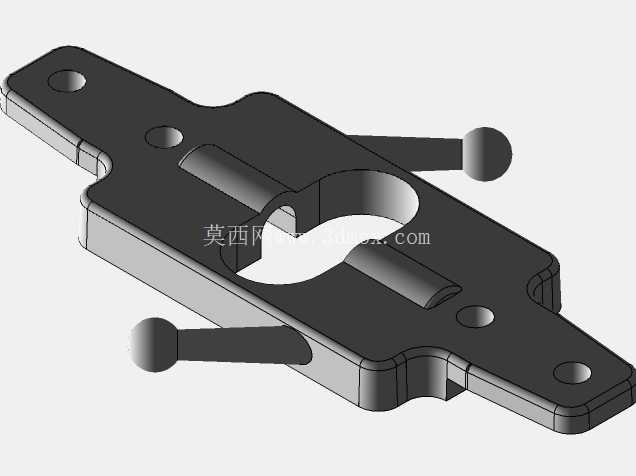

　　机身主体采用流线型水滴式座舱设计，前部圆润收窄，既可以降低前飞过程中的空气阻力，也为内部的电池、控制电路板、舵机组件预留了充足的安装空间，座舱罩采用薄壁曲面结构，在保证结构强度的前提下尽可能降低整机重量，提升续航时间与飞行灵活性。旋翼系统的设计是整个结构的核心，上下旋翼通过同心传动轴连接，分别传递两组反向的旋转动力，旋翼头部位设置了倾斜盘机构，可通过舵机驱动改变桨叶的周期变距，实现前后、左右方向的飞行姿态控制，主旋翼顶端加装的平衡杆组件，可在飞行过程中通过离心力作用自动修正旋翼的倾斜角度，提升飞行状态的稳定性，降低新手操控的难度。

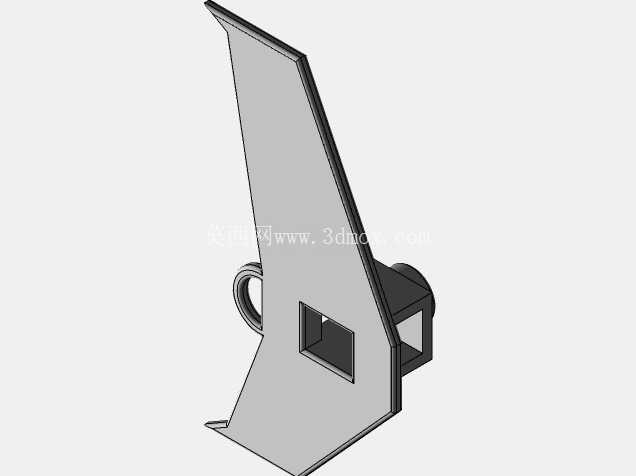

　　起落架采用两根平行的弧形金属滑橇结构，通过支架与机身底部刚性连接，没有额外的减震阻尼结构，依靠滑橇自身的弹性形变吸收降落时的冲击能量，滑橇的横向跨度经过匹配设计，既保证了地面停放时的机身稳定性，避免侧翻，也不会因为宽度过大增加飞行时的空气阻力，滑橇的安装位置与机身重心垂直对齐，保证降落时的受力均匀传递到机身主承力结构上，避免局部应力集中导致构件损坏。尾部结构采用细长尾杆设计，尾杆末端安装的微型尾桨主要用于航向微调，配合主旋翼的扭矩差实现精准的转向控制，尾翼采用垂直安定面加水平安定面的组合布局，在飞行过程中提供航向与俯仰方向的气动稳定力矩，避免高速前飞时出现机身摆动的问题。

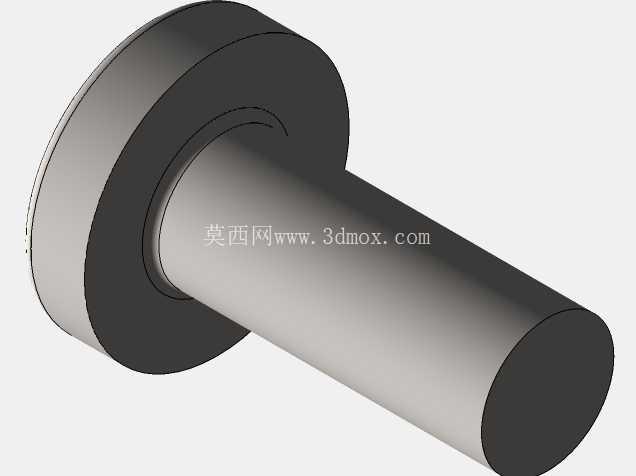

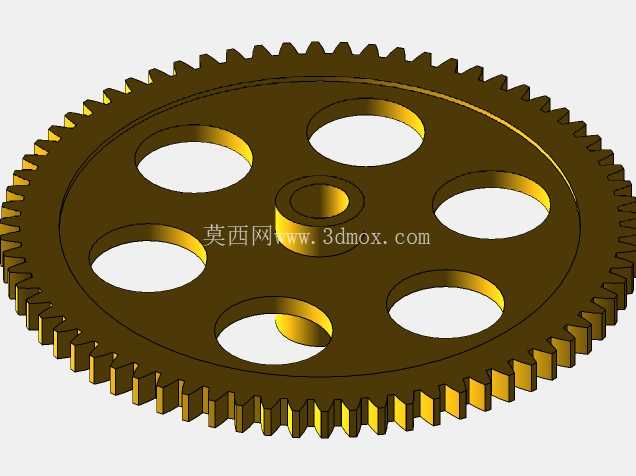

　　从安装边界来看，整机所有突出构件均做了圆角过渡处理，旋翼桨叶采用柔性耐摔材质，在碰撞障碍物时可通过自身形变吸收冲击能量，避免桨叶断裂或者传动机构损坏，机身内部的元器件安装槽位均设置了定位卡扣，可实现电池、电路板的快速拆装更换，无需额外的紧固件固定，降低日常维护的难度。设计过程中针对共轴双旋翼的传动同轴度做了重点优化，同心传动轴的配合间隙控制在合理范围内，既保证传动过程的顺畅，不会出现卡滞问题，也避免间隙过大导致旋翼旋转时出现抖动，影响飞行稳定性。整机的重心设计落在旋翼主轴的正下方位置，所有重量较大的电池、电机组件均靠近主轴位置安装，降低飞行过程中的转动惯量，提升姿态调整的响应速度，适配室内灵活操控的需求。机身曲面的过渡设计充分考虑了注塑成型的工艺要求，所有曲面的拔模角度均符合生产工艺标准，避免出现倒扣结构，可直接通过模具量产，降低生产制造成本，适配玩具类产品的批量生产需求。旋翼桨叶的翼型采用低速高升力设计，在低转速下即可产生足够的升力，降低电机的功率负载，提升电池的续航时间，桨叶的重量分布经过动平衡校准，旋转过程中不会产生额外的振动，保证飞行过程的平稳。
