相机IP模块内置电源变压器结构设计

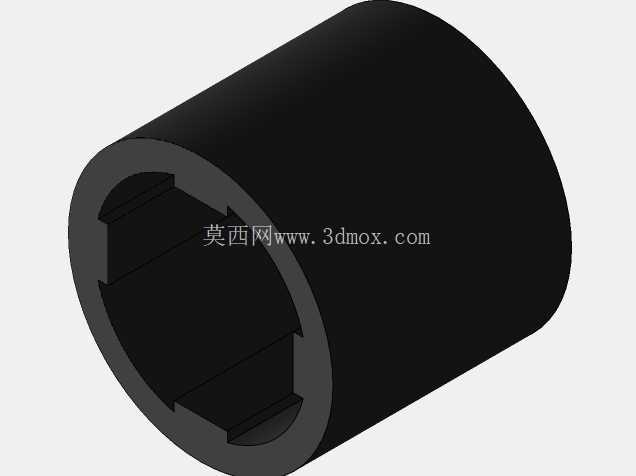

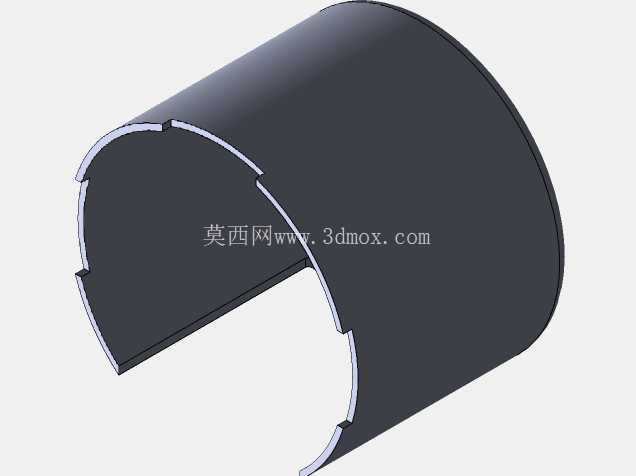

　　在工业视觉检测、安防监控设备的内置供电链路设计中，这类适配相机IP模块的圆筒型磁芯变压器，是解决模块紧凑化供电的核心电磁部件。不同于常规开放式骨架变压器，该结构采用一体式圆筒磁芯设计，内壁预留三个对称分布的绕组限位卡槽，直接将绕组嵌装在磁芯内腔中，省去了额外的塑料骨架占用空间，能够在极小的安装边界内完成电压变换与电气隔离功能，适配相机IP模块高度集成化的装配需求。

　　从实际应用场景来看，这类磁芯结构多用于板载式相机IP模块的直流供电回路，承担前端输入电压降压、信号回路电气隔离的作用，在工业读码相机、小型安防网络相机、嵌入式视觉采集模块中应用广泛。由于相机IP模块本身的安装空间被镜头、感光芯片、网络通讯电路挤占，留给供电组件的安装区域通常为直径不超过20mm、长度不超过30mm的圆柱型空腔，常规的方形骨架变压器无法适配这种圆弧型安装边界，而该圆筒型磁芯的外壁可以直接贴合模块的圆柱形安装壳体内壁，不需要额外设计异形固定结构，磁芯本身的圆柱面就能作为定位基准，装配时仅需要在磁芯外壁点少量固定胶即可完成限位，大幅减少了固定结构占用的空间。

　　设计思路上，该结构优先考虑了磁路闭合效率与绕组安装的便利性，三个内壁卡槽沿圆周120度均匀分布，每个卡槽的深度刚好容纳绕组的漆包线层，绕组绕制完成后可以直接卡入卡槽内，避免绕组在磁芯内腔发生径向位移，同时卡槽的凸起部分可以作为磁路的气隙调节结构，通过微调卡槽凸起的高度，就能调整磁芯的有效导磁截面积，适配不同功率等级的供电需求，不需要重新开模制作磁芯，能够覆盖0.5W到3W功率区间的相机模块供电需求。磁芯的端面做了平直处理，安装时可以紧贴模块内部的PCB板表面，绕组的引出线可以直接从磁芯端面的缺口处引出焊接到PCB焊盘上，不需要额外预留引线弯折空间，进一步压缩了轴向安装尺寸。

　　从安装边界来看，该磁芯的外径公差控制在±0.1mm范围内，能够与相机模块的塑料外壳内壁形成间隙配合，装配时不会出现卡滞或晃动的问题，磁芯的内壁卡槽边缘做了R0.2mm的圆角处理，避免绕制绕组时漆包线被棱角刮破绝缘层，降低绕组短路的风险。磁芯的轴向长度根据模块内部空腔的深度做了匹配设计，装入壳体后磁芯端面与PCB板之间预留0.3mm的安全间隙，避免绕组与PCB上的其他元器件发生接触，同时也能留出足够的灌封空间，在模块做整体灌封防护时，灌封胶可以顺着磁芯与壳体之间的缝隙流入，填满磁芯周围的空隙，提升组件的抗震性能，适配工业场景下的振动工况。

　　实际功能层面，这种闭合式圆筒磁芯结构的电磁屏蔽效果优于开放式E型磁芯，能够减少变压器工作时的漏磁对相机感光芯片的电磁干扰，避免成像画面出现水波纹、噪点增加的问题，这对于视觉成像类设备来说尤为关键。常规的骨架变压器漏磁方向分散，需要额外增加金属屏蔽罩才能满足相机模块的电磁兼容要求，而该结构的磁芯本身形成了闭合的磁屏蔽层，漏磁被约束在磁芯内部，不需要额外加装屏蔽件，既减少了零件数量，也进一步压缩了整体占用空间。绕组绕制时采用分层绕法，初级绕组与次级绕组之间垫绝缘聚酯薄膜，满足电气隔离的耐压要求，能够在输入电压波动的工况下稳定输出相机模块需要的工作电压，保证网络通讯与成像电路的供电稳定性。

　　在结构细节处理上，磁芯的外圆表面做了哑光氧化处理，避免表面反光对相机内部的光路造成干扰，这也是区别于普通工业变压器的特殊设计点——普通变压器不需要考虑光路干扰问题，而应用在相机模块内部的组件，所有靠近镜头光路的零件表面都不能出现高反光面，否则会在成像时形成眩光或鬼影，影响成像质量。磁芯的卡槽内壁做了粗糙化处理，绕组卡入后与卡槽之间的摩擦力可以防止绕组在震动工况下发生轴向窜动，即使在设备运输或工业设备运行的持续震动下，绕组也不会出现移位或引线脱焊的问题。

　　从选型适配的角度来说，这类圆筒型磁芯变压器可以根据不同相机模块的供电参数调整绕组线径与绕制匝数，磁芯本身的结构不需要做改动，只需要调整绕组参数就能适配5V、3.3V等不同的输出电压需求，通用化程度较高。对于结构设计人员来说，在做紧凑型相机IP模块的结构布局时，这种圆柱型的供电组件可以直接布置在镜头模组的后侧空腔内，不需要为供电组件单独规划方形安装空间，能够大幅提升PCB板的空间利用率，把更多的空间留给感光芯片与网络通讯电路，在有限的模块体积内实现更丰富的功能。
