导轨安装式交流接触器控制元件

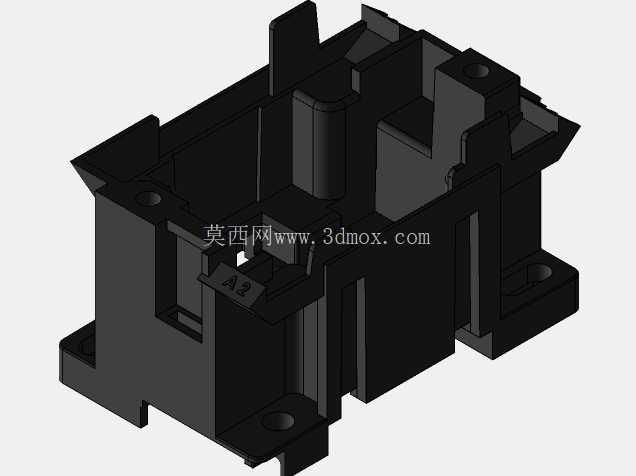

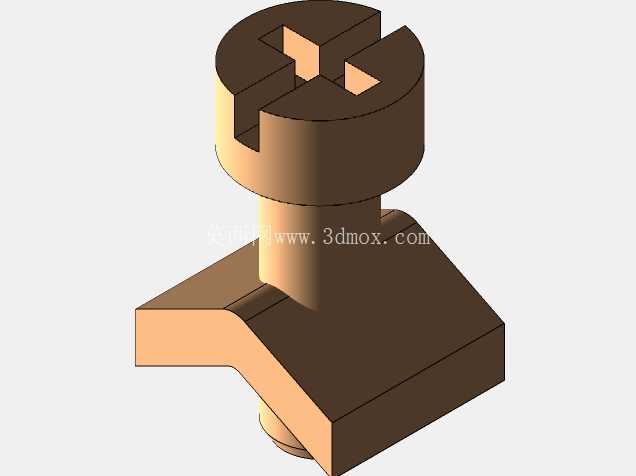

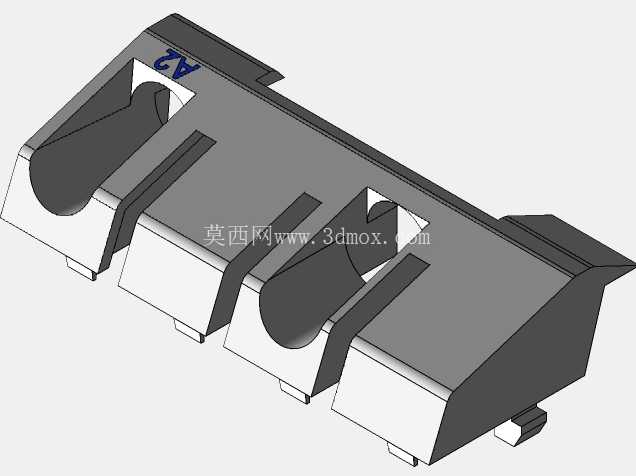

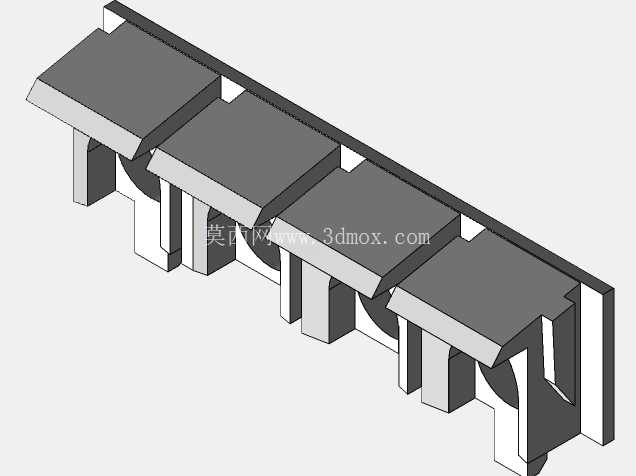

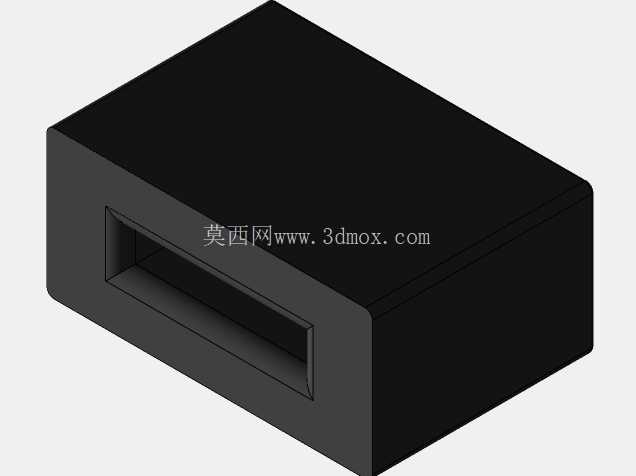

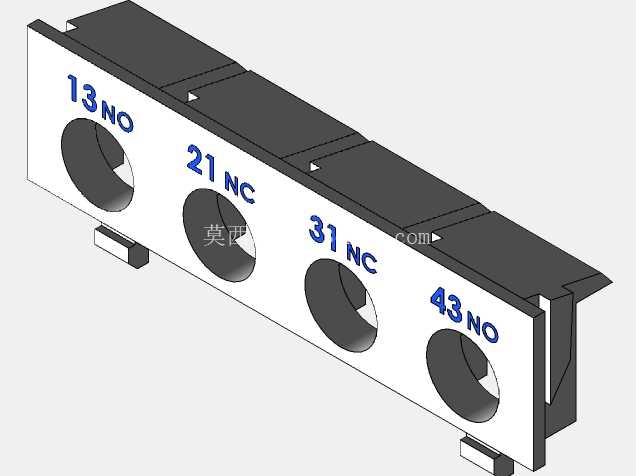

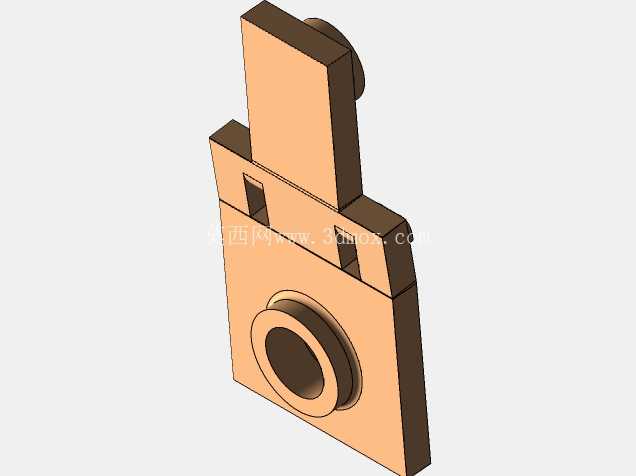

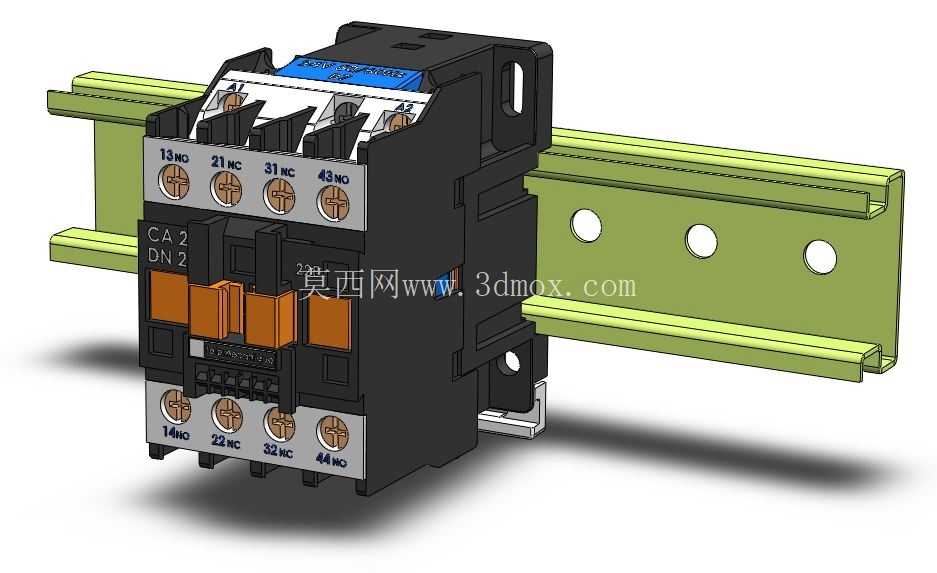

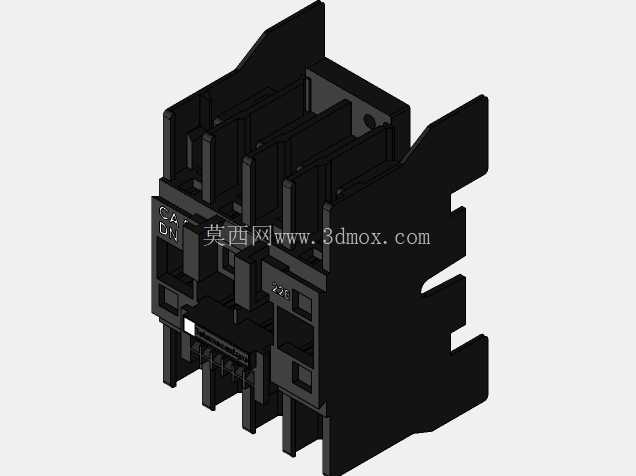

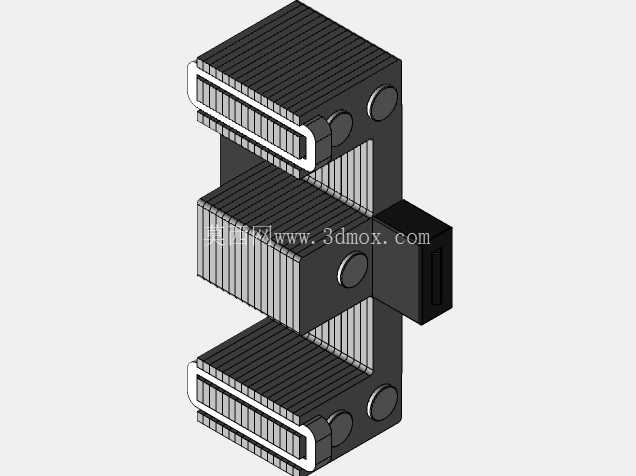

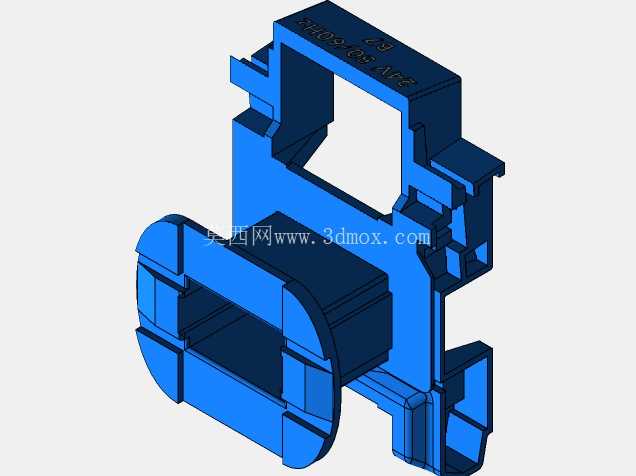

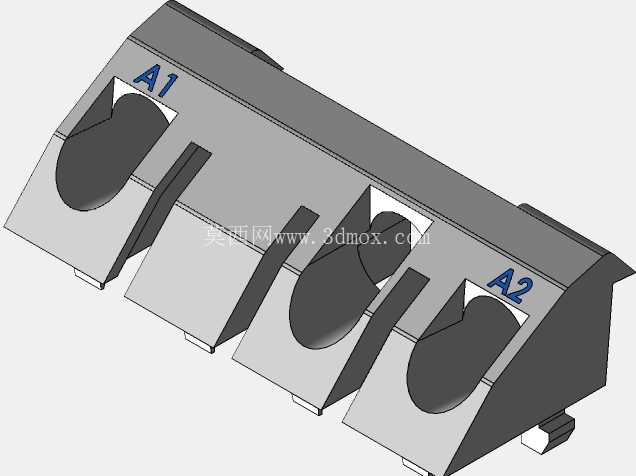

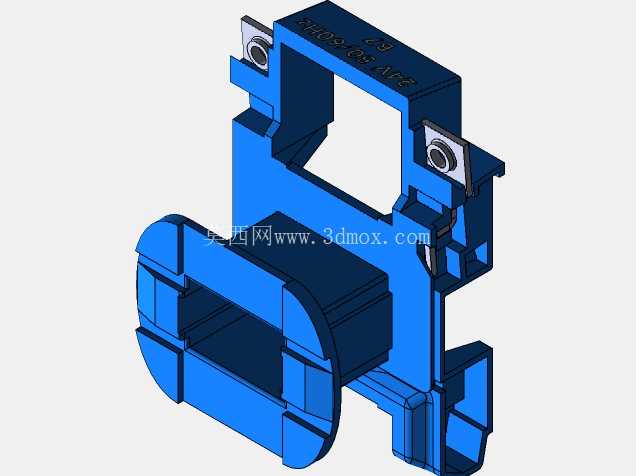

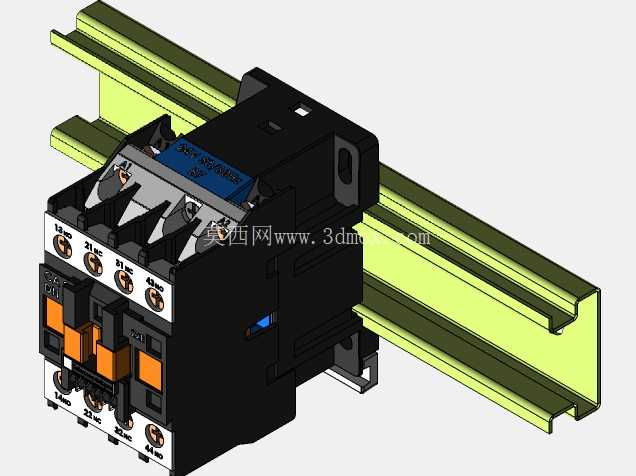

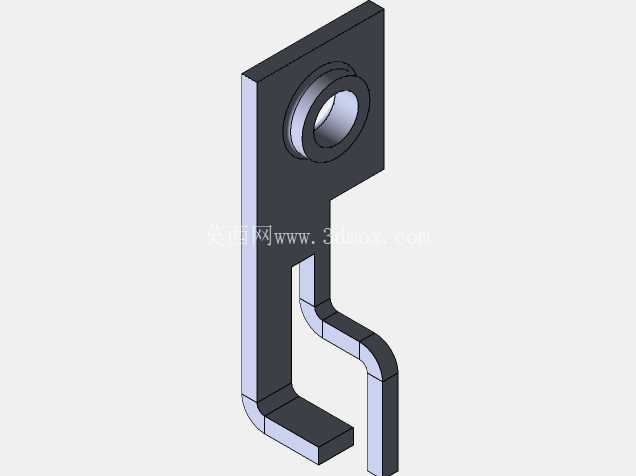

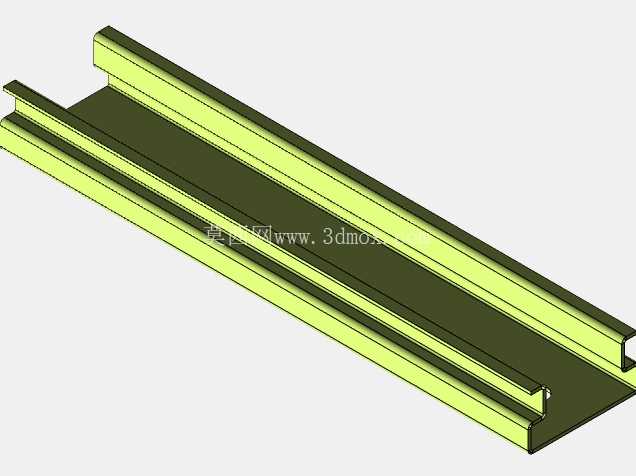

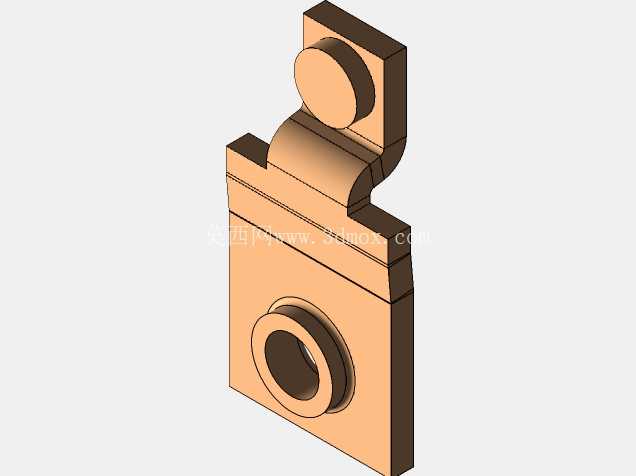

这款导轨安装式交流接触器，是工业电气控制回路里的核心执行元件，日常在机床控制柜、自动化生产线配电、小型设备启停控制场景里随处可见，主要承担小电流控制大负载的通断任务，通过线圈得电吸合带动触点动作，实现主回路、辅助回路的电路切换，常配合热继电器、按钮、PLC输出端组成电机启停、信号联锁、负载切换的完整控制链路。从结构设计来看，这款接触器采用标准DIN导轨安装结构，背部的卡扣适配行业通用的35mm宽度导轨，安装时只需将卡扣卡入导轨边缘按压即可完成固定，拆卸时撬动卡扣解锁就能快速取下，完全适配现有柜内安装的标准化布局，不需要额外定制安装板，能大幅缩减柜内装配的工时。触点部分采用上下分层布局，上层布置四组辅助触点，包含两组常开两组常闭，触点端子带有清晰的编号标识，接线时可以直接对照原理图对应端子号压接，避免错接；下层对应主回路接线端，端子采用带压线板的螺丝紧固结构，能适配不同线径的多股铜芯线，压接后接触电阻小，大电流通过时不会出现局部过热的问题。线圈部分布置在触点模块下方，额定工作电压为AC24V，适配常见的控制回路安全电压等级，线圈得电后产生的电磁力带动衔铁动作，联动所有触点同步完成状态切换，动作响应速度快，吸合过程的弹跳小，能有效减少触点拉弧磨损，延长元件的实际使用寿命。外形尺寸上，这款接触器的宽度、高度、深度都符合常规低压元件的安装间距要求，并排安装时相邻元件之间不需要预留额外的散热间隙，能最大化利用柜内的导轨安装空间，接线端子的排布间距也满足电气安全爬电距离要求，不同电位的端子之间不会出现飞弧短路的风险。外壳采用阻燃工程塑料注塑成型，表面做了哑光防眩光处理，材料具备良好的耐温、抗老化性能，长期在柜内40摄氏度左右的工作环境下不会出现壳体变形、脆化的问题，正面的触点状态指示窗可以直观看到内部衔铁的吸合位置，现场检修时不需要拆解元件就能判断接触器是否正常动作，能快速排查回路故障。在实际选型应用中，这类接触器常用来控制小功率三相电机、电磁阀、指示灯组等负载，辅助触点可以用来接通行指示灯、故障反馈回路，或者和其他接触器组成电气联锁，避免正反转回路同时接通造成短路，设计建模时完全还原了实物的安装卡扣、端子排布、标识细节，导入电气柜三维布局时可以直接用来做干涉检查，提前验证柜内走线空间、元件排布的合理性，避免实际装配时出现元件和线槽、走线干涉的问题，也能用来生成装配指导文件，让现场接线人员快速对应端子位置，减少装配出错的概率。
