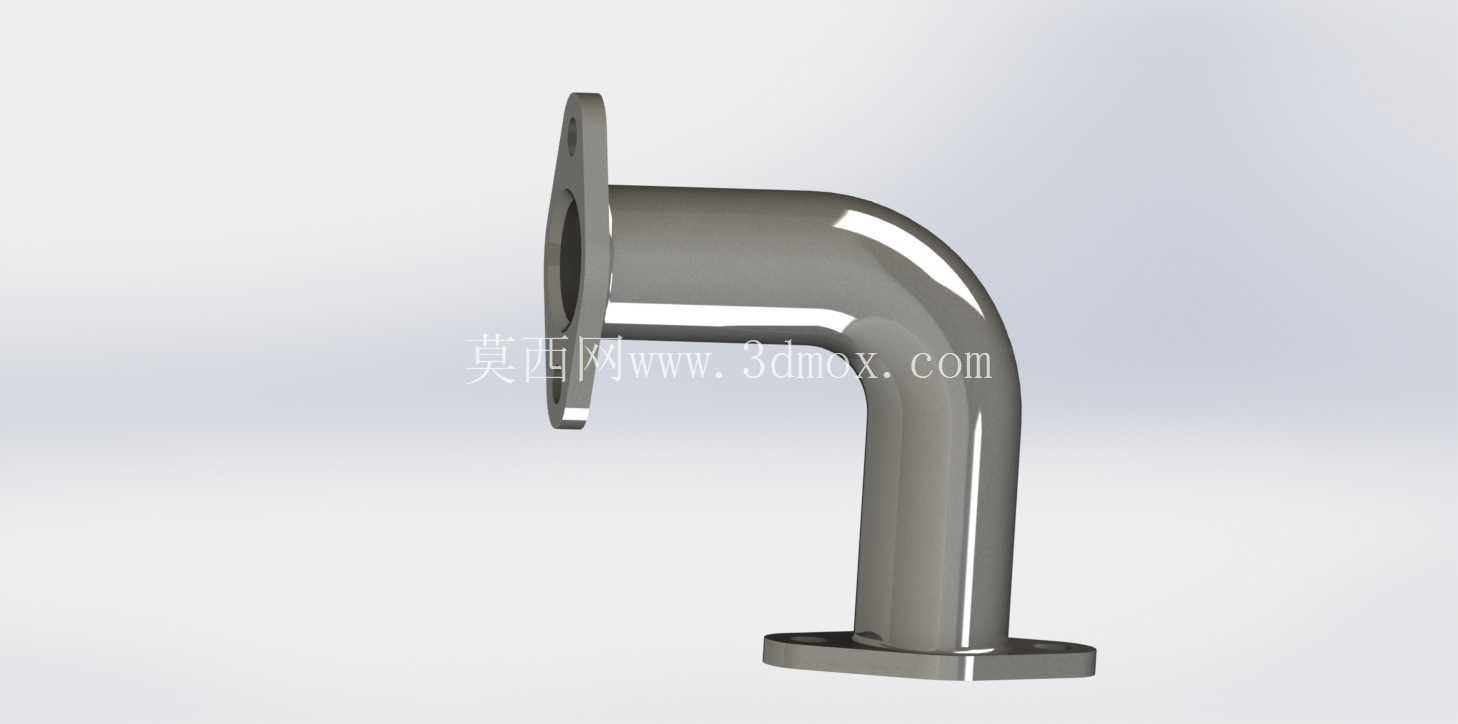

90度直角双法兰连接弯管结构

　　在流体输送管网的布设场景中，管线走向的变向转接是管路搭建环节无法避开的结构需求，尤其是在泵组进出口、罐体侧壁接口、阀组集成安装位这类空间受限的布设区域，直连管道无法适配转向要求，带法兰连接结构的直角弯头就成了管路系统中承担流向切换的核心连接件。这款双法兰90度弯头的结构设计，完全围绕现场安装的实操需求展开，两端均采用标准法兰盘作为连接界面，法兰盘上预留的螺栓通孔位置与同压力等级的常规法兰接口完全匹配，安装时无需额外加工转接件，直接通过螺栓副配合密封垫片就能完成与相邻管道、设备接口的紧固连接，能大幅缩减现场管路装配的作业时长。

　　从结构受力的角度考量，弯头的弯曲段采用了平滑过渡的圆弧曲率设计，没有出现直角折角的突兀结构，这种设计一方面能降低流体在转向位置的局部阻力，减少输送过程中的压损，避免流体介质在弯折位置形成紊流、冲蚀管壁，尤其是在输送含固体颗粒的浆体介质时，平滑的内壁过渡能有效降低颗粒对管壁的冲刷磨损，延长管件的实际使用寿命；另一方面，圆弧过渡的结构能避免弯折位置的应力集中，在管路承受内压、外部震动载荷时，应力会沿着圆弧壁面均匀分散，不会在转角位置出现应力峰值导致的焊缝开裂、管壁变形问题。

　　在安装边界的适配性上，这款弯头的两个法兰端面分别处于相互垂直的两个平面上，法兰盘的背面与弯管主体的衔接位置做了加厚补强处理，因为法兰螺栓紧固时会对衔接位置产生较大的局部压应力，加厚结构能避免紧固过程中法兰面出现翘曲变形，保证连接后的密封面平整度，减少介质泄漏的风险。弯管的直管段长度经过合理匹配，既不会因为直管段过短导致法兰螺栓安装时操作空间不足，也不会因为直管段过长造成不必要的材料浪费、占用过多安装空间，在紧凑型的设备管路布局中，这种尺寸优化的结构能更好地适配狭小的安装空间，减少管路布设对设备整体尺寸的占用。

　　从实际应用场景来看，这类法兰弯头不仅适用于常规的给排水、暖通循环水管路，在化工介质输送、压缩空气管网、液压系统管路中也能适配对应的压力等级需求，法兰连接的形式相比焊接式弯头，具备更好的可拆卸性，后期管路维护、设备更换时，只需拆卸法兰螺栓就能完成管件的拆解更换，无需对管路进行切割焊接作业，能大幅降低后期运维的作业难度和成本。建模过程中，对法兰盘的密封面结构、螺栓孔的位置度、弯管的壁厚均匀性都做了精准的参数还原，管壁厚度从法兰端到弯曲段保持一致，避免出现局部壁厚不足导致的承压能力下降问题，弯曲段的椭圆度控制在标准允许的范围内，保证流体通过时的流态稳定，不会因为截面变形产生额外的流阻。在管路系统的应力分析场景中，这类弯头的三维模型还可以直接导入CAE分析软件，模拟不同压力、温度工况下的结构形变、应力分布情况，为管路系统的整体可靠性验证提供精准的模型支撑，帮助设计人员提前预判管路运行过程中可能出现的结构风险，优化管路的支撑位置和固定方式。
