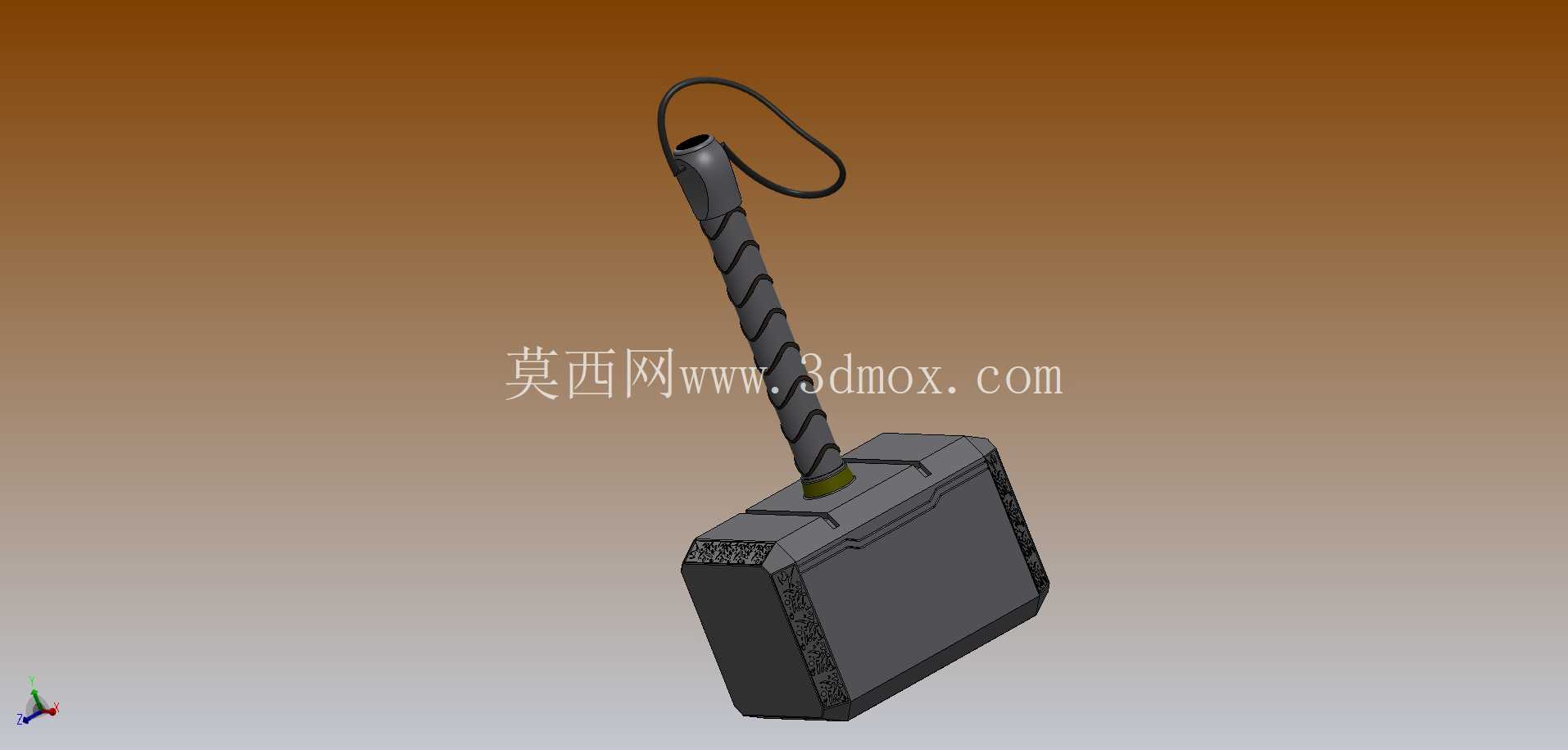

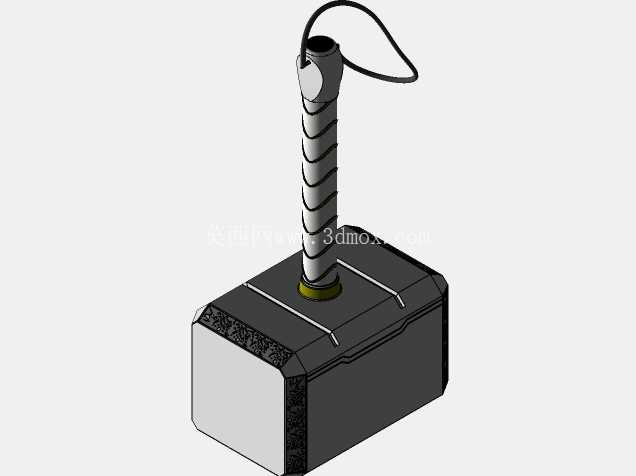

影视道具级雷神锤铸造用三维结构设计

这套三维结构模型针对影视道具复刻、文创周边金属铸件开发场景设计，核心服务于砂型铸造、熔模精密铸造的工艺落地需求，可直接作为铸造模具分型、芯盒设计的基准参考。从实际使用场景来看，该类锤形铸件一方面可作为影视拍摄的配重道具，满足手持击打动作的真实质感需求，另一方面可作为文创收藏类金属摆件，适配潮玩周边、主题IP衍生品的批量生产要求，部分轻量化改型版本也可作为健身配重锤、工艺装饰件的结构原型。

设计过程中优先考虑了铸造工艺的成型合理性，锤头部分采用带倒角的长方体构型，棱边设置3-5mm的铸造圆角，避免金属液充型时出现尖角冷隔、应力集中导致的铸件开裂问题；锤头侧面预留的纹饰凹槽深度控制在2mm以内，拔模斜度设置为1.5°，既保证纹饰细节的完整呈现，又能避免起模时蹭伤砂型。锤柄与锤头的连接采用嵌入式过盈配合结构，安装孔深度设置为锤头总高度的1/3，配合面预留0.2mm的加工余量，铸造完成后可通过压装完成柄部与锤头的装配，无需额外焊接工序，减少后续加工的工作量。

从功能特性维度看，锤柄表面设计了连续螺旋防滑纹理，纹理凸起高度1.2mm，间距8mm，完全贴合人手握持的触感需求，即使佩戴劳保手套也能保证足够的摩擦力，避免挥舞过程中出现滑脱风险；锤柄顶端设置的挂绳孔为贯通式结构，孔径6mm，可穿入尼龙挂绳，既方便道具悬挂收纳，也能在使用时套在腕部起到二次防脱作用。锤头的配重经过重心校准，整体重心落在锤柄轴线距锤头端面1/4总长度位置，保证手持时的平衡感，作为道具使用时挥舞动作更符合真实工具的力学反馈，不会出现头重脚轻的违和感。

外形尺寸与安装边界方面，整套模型按照1:1真实手持比例设计，锤头主体尺寸为120mm×80mm×70mm，锤柄总长度180mm，握持段直径30mm，整体装配后总高度240mm，铸件毛坯的拔模方向沿锤柄轴线设置，分型面选在锤头与锤柄连接的台阶面位置，上下模合模时的定位销孔设置在锤头两端的非纹饰面，直径8mm，深度10mm，保证合模精度。考虑到铸造后的打磨工序，所有外露面都预留了0.3mm的打磨余量，纹饰区域的余量控制在0.1mm，避免打磨过程中破坏细节纹理。

设计思路上没有单纯追求外观的影视还原，而是在保留雷神锤标志性外形特征的基础上，完全适配金属铸造的工艺要求，对原IP设定中不利于成型的尖锐棱角、封闭空腔都做了工艺化调整，锤头内部设置为实心结构（若需做轻量化摆件，可在芯盒设计时预留中空砂芯，壁厚控制在5mm以上保证铸件强度），避免铸造时出现缩孔、疏松缺陷。锤柄与锤头的连接位置做了加厚凸台处理，凸台圆角半径5mm，消除装配应力集中点，保证铸件在承受敲击载荷时不会出现柄部断裂问题。针对不同的铸造工艺，模型的壁厚差控制在2:1以内，金属液充型流程的最短路径不超过150mm，无需设置额外的补缩冒口即可实现顺序凝固，降低铸造工艺难度，适配中小铸造车间的批量生产条件。
