漫威美国队长盾牌影视道具三维结构设计

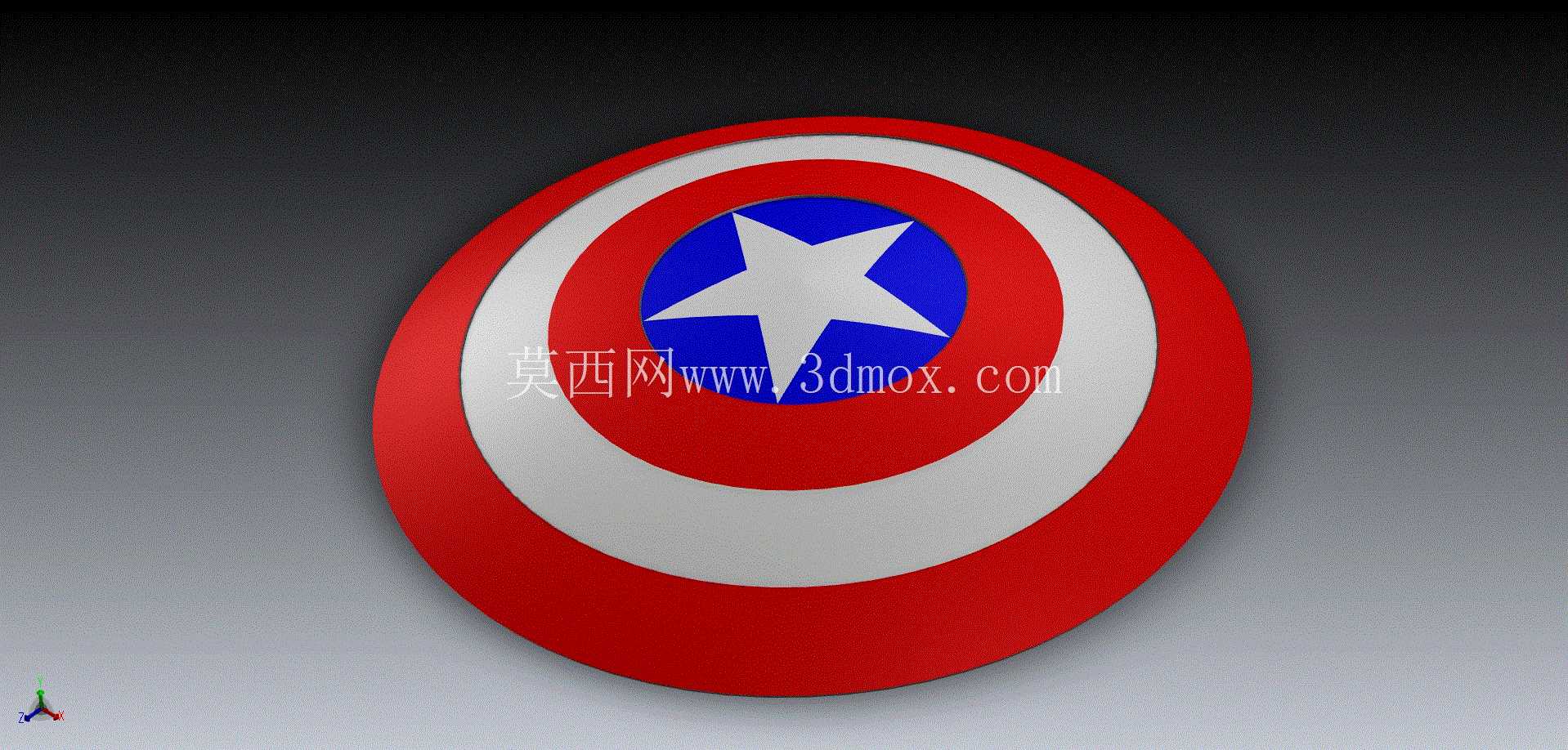

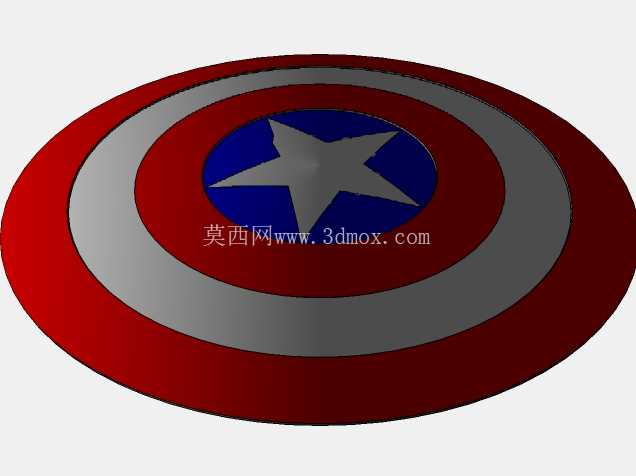

　　在功能特性设计上，整个护盾采用同心圆环分层结构，从外到内依次设置外圈握持结构层、红色装饰环层、银色金属环层、中心蓝色基底与五角星凸台结构，各层之间设置0.3mm的定位止口，既方便铸造后的分色喷涂作业，也能保证多层结构装配后的同轴度误差控制在0.2mm以内，避免出现圆环错位的视觉瑕疵。设计过程中没有采用一体化实心结构，而是在护盾背部设置了深度25mm的内凹型腔，一方面可以将整体重量控制在1.8kg以内，满足长时间手持使用的承重需求，另一方面型腔内部预留了绑带安装位与手持握把的安装螺孔，握把位置按照成年人手掌平均宽度设置，中心距离护盾几何中心120mm，握持时手臂发力点与护盾重心重合，不会出现单侧偏重的问题。本次设计的圆形护盾结构，最初的设计切入点是影视道具复刻与线下主题展陈的实际使用需求，区别于纯平面的印刷道具，该结构完全按照实体可加工的铸造工艺逻辑搭建，可直接适配铝合金、锌合金等常用铸造材质的生产流程，也可拆分后通过3D打印做小批量定制化生产。从实际应用场景来看，该结构可覆盖三类核心使用需求：其一为影视cosplay活动的手持道具，其二为主题场馆、潮玩门店的陈列展示装置，其三为周边衍生藏品的开模打样基准。

　　外形尺寸方面，护盾整体外圆直径设定为760mm，完全还原影视设定中的尺寸比例，整体厚度从边缘的8mm逐步过渡到中心区域的22mm，边缘做R3的圆角钝化处理，避免使用过程中出现锐边划伤的风险。安装边界上，背部的握把安装孔采用M6的标准螺纹孔，孔位间距100mm，可适配通用的尼龙绑带、皮质握把等标准配件，不需要额外做定制化的连接件加工；如果作为墙面陈列装置使用，背部型腔中心预留了直径8mm的挂装孔，可直接挂装在墙面膨胀螺栓上，挂装后护盾与墙面的间隙控制在5mm，既保证贴墙的视觉整洁度，也能预留足够的空气流通空间，避免长期贴墙出现背面漆面受潮脱落的问题。

　　从铸造工艺适配的角度来看，所有凸起的五角星结构、圆环分界位置都做了1.5度的拔模斜度，最小壁厚控制在4mm以上，避免铸造过程中出现冷隔、浇不足的缺陷；各层圆环的衔接位置没有设置尖锐内角，全部做R2的圆角过渡，既可以降低铸造时的应力集中问题，也能减少后续打磨抛光的工序时长。结构设计时特意规避了深腔、倒扣等不利于开模的结构，整个护盾的铸造分模面设置在护盾正面与背面的分界平面上，不需要额外设置抽芯机构，可直接适配常规的重力铸造、低压铸造模具，大幅降低开模成本。

　　针对不同的使用场景，结构还预留了调整空间：如果是做轻量化的cos道具，可将背部型腔的深度加大到35mm，整体重量可进一步降低到1.2kg，同时在型腔内部填充轻质EVA材料做缓冲，即使受到碰撞也不会出现硬质结构伤人的问题；如果是做陈列展示用的金属质感藏品，可将各层圆环的厚度增加2mm，提升整体的厚重感与金属质感，表面可直接做抛光、喷塑、阳极氧化等不同的表面处理，还原不同版本的盾牌视觉效果。在细节结构处理上，中心五角星的凸台高度设置为3mm，五角星的五个尖角位置做R0.5的圆角处理，避免尖角位置在铸造时出现缺肉，也能防止日常拿取时尖角划伤手部；各颜色分界的圆环位置设置0.2mm的浅凹槽，喷涂分色时可以直接沿着凹槽做遮蔽，不需要额外贴美纹纸定位，能大幅提升后续表面处理的加工效率，同时保证分色线条的平直度，不会出现溢漆、线条歪扭的问题。
