HHO水电解制氢电解槽结构设计

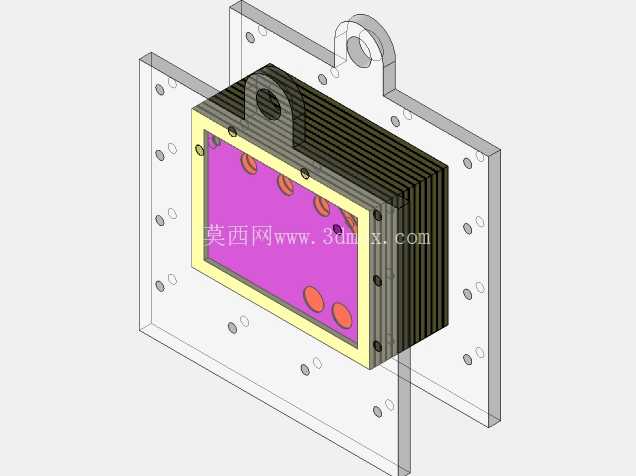

　　在分布式制氢、小型氢氧焊接、车载助燃等场景中，HHO电解槽是核心的反应发生单元，这套三维结构完整还原了叠片式电解槽的装配逻辑，可直接用于结构校核、样机加工参考。不同于大型工业电解槽的厚重结构，该款电解槽采用紧凑叠层设计，核心反应区由多片极板平行堆叠构成，极板间预留均匀的气液流道间隙，既保证电解过程中电解液的充分浸润，也能让电解产生的氢氧混合气体快速沿流道上升汇集，减少气泡在极板表面的附着滞留，降低电解过程的槽压损耗。

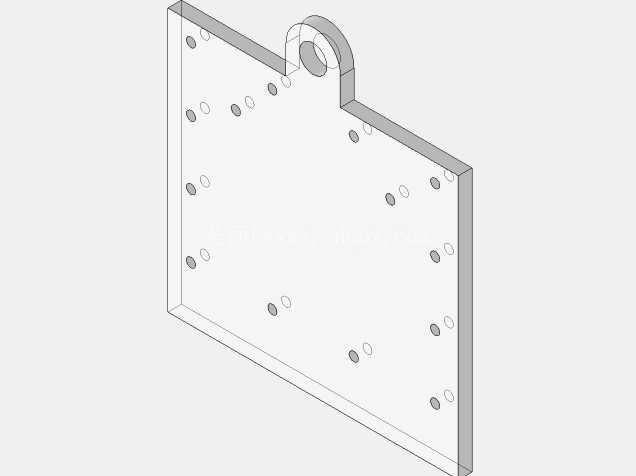

　　从安装边界来看，整体采用双侧挂耳式安装结构，两侧端板上方预留带孔吊装挂耳，可直接通过螺栓固定在支架或设备舱内壁，端板四周均匀分布紧固螺栓孔，通过贯穿螺栓将整叠极板、密封胶垫、端板压紧，螺栓的排布间距经过受力校核，保证压紧力均匀分布在密封面上，避免局部压力不足导致电解液渗漏，同时也不会因压力过大造成极板变形、流道间隙不均。端板采用透明可视化设计，可直观观察内部电解液液位、气泡生成状态，在样机调试阶段能快速判断流道是否堵塞、极板是否存在偏流问题，大幅缩短调试周期。

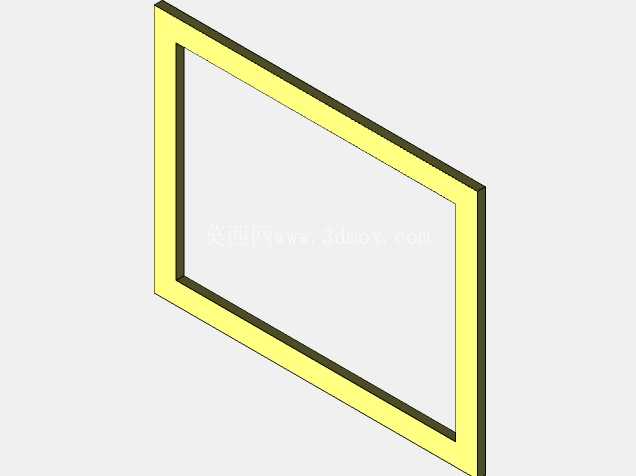

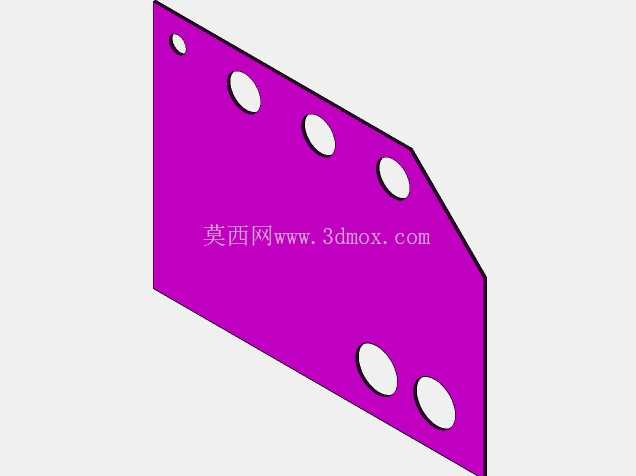

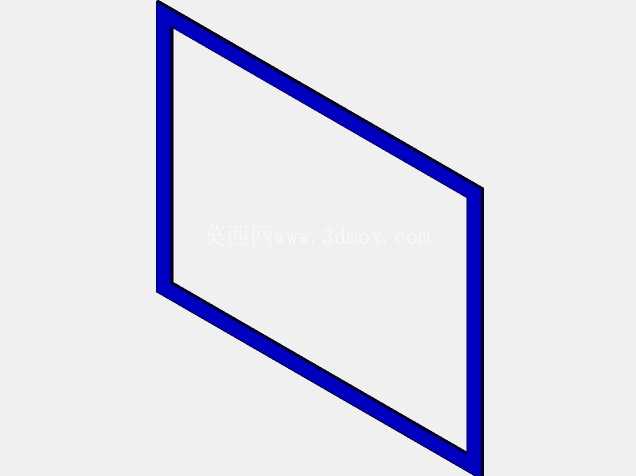

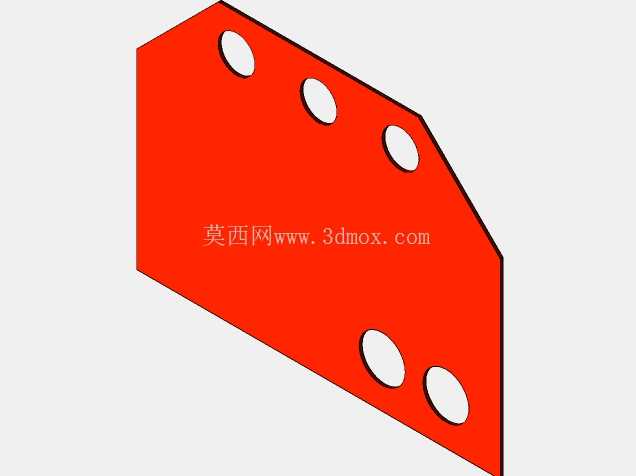

　　设计过程中优先考虑了密封可靠性，每片极板之间都设置了耐碱腐蚀的密封胶垫，胶垫的轮廓完全匹配极板外形，同时避开了气液流通的开孔位置，叠压后胶垫的压缩量控制在合理区间，既保证密封性能，也不会过度压缩堵塞流道。极板表面做了活化反应区域的分区设计，中间紫色区域为有效反应面，四周预留密封压合边，反应面上的导流结构能引导电解液在极板间形成稳定的紊流状态，提升电解效率，同时让产生的气泡快速脱离极板表面，顺着导流方向进入顶部的集气腔。

　　在实际应用场景中，该结构可适配小型移动式氢氧发生器，用于首饰焊接、空调铜管钎焊、发动机积碳清理等工况，整体体积小巧，安装固定方式灵活，不需要额外制作复杂的安装机架，直接通过两侧挂耳即可完成固定。进出液、集气的接口都集成在端板的对应位置，管路连接时不需要额外转接，减少管路接头的渗漏点。叠片式的结构设计也方便后期维护，当极板出现老化或性能衰减时，只需松开四周的紧固螺栓，即可逐层拆解更换极板或密封垫，不需要整体报废设备，降低全生命周期的使用成本。

　　建模过程中对所有配合面都做了公差匹配设计，极板的厚度公差、密封垫的厚度公差、端板的平面度公差都在装配关系中做了对应约束，按照该三维模型加工的零部件，可直接完成装配，不需要二次修配。极板间的间距经过反复优化，既保证足够的反应面积，也控制了电解液的电阻，在额定工作电流下能保持稳定的产气效率，同时不会因间距过小造成气堵。顶部的集气腔结构做了缓流设计，气体进入集气腔后流速降低，携带的电解液液滴会在腔体内沉降回流到电解区，减少出气带液的问题，提升后端用气设备的稳定性。
