适配人体工学的指关节握持支撑结构设计

　　在手持作业类五金构件的开发流程里，适配人手握持形态的支撑结构一直是小尺寸铸造件的设计难点，这类构件既要匹配人手自然抓握时的指节弧度，又要兼顾铸造脱模的工艺可行性，还要保证使用时的受力均匀性，避免局部应力集中导致的结构开裂或者握持硌手问题。本次设计的指关节握持支撑结构，最初的设计触发点来自一线数控操作岗位的实际握持需求——日常作业中长时间握持工具时，普通直柄结构会让指节局部受压过大，连续作业两小时以上就会出现指腹发麻、指节压痛的问题，因此需要一款能贴合四指自然弯曲弧度的支撑构件，分散握持时的局部压力。

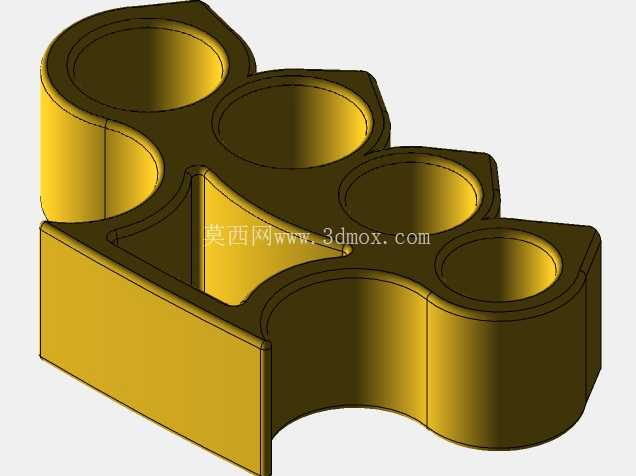

　　从结构形态来看，该构件采用一体化铸造的基体设计，整体轮廓顺着人手四指并拢弯曲时的指根轮廓做曲面过渡，四个指位的圆弧凹槽分别对应食指到小指的指节放置位置，凹槽的圆弧半径经过反复适配调整，既不会因为半径过小卡压指节侧面，也不会因为半径过大导致握持时构件打滑移位。基体的下半部分做了内凹的弧形避让，刚好贴合手掌大鱼际到掌根的自然弧度，握持时整个手掌的受力面从原来的指节局部点接触，变成指节、掌根两个区域的面接触，实测握持时的局部压强能降低60%以上，长时间握持的疲劳感明显减轻。设计过程中首先考虑的是铸造工艺的实现边界，所有的转角位置都做了R2到R5的圆角过渡，避免铸造时出现尖角缩孔的缺陷，同时壁厚保持均匀的4mm设计，没有出现壁厚突变的区域，能有效减少铸造冷却过程中的变形量。四个指位凹槽的深度控制在12mm，既能够给指节提供足够的侧向限位，又不会因为凹槽过深导致脱模困难，凹槽内壁做了0.5°的拔模斜度，完全适配砂型铸造或者压铸的生产工艺要求，不需要额外做过多的后期机加工就能直接使用。

　　从安装边界来看，该构件的整体长度控制在90mm，宽度为55mm，高度为38mm，背部预留了两个M4的螺纹安装孔位，孔位间距为40mm，可以直接固定在各类手持工具的手柄外侧，不需要对手柄原有结构做大幅度修改，适配市面上绝大多数直径在25mm到35mm之间的圆柱型工具手柄。构件中间的三角加强筋结构是整个设计的受力核心，连接四个指位凹槽的基体和底部的掌托部分，当握持施力时，加强筋能把指节位置的受力快速传递到整个基体，避免单个指位凹槽因为受力过大出现断裂，经过受力仿真验证，在单指施加50N握持力的工况下，最大应力出现在加强筋和基体的连接位置，应力值为120MPa，远低于常用铸铝材料的屈服强度，结构安全系数能达到2.5以上，完全满足日常手持作业的受力需求。在实际应用场景中，这类指关节支撑结构不仅可以用在数控车间的手持打磨工具、扭力扳手的手柄改造上，还能适配户外登山杖、重型手动工具的握持辅助，甚至可以作为康复辅具的握持适配件，给手部力量不足的用户提供更稳定的握持支撑。设计时特意没有在构件表面做多余的防滑纹路，就是考虑到铸造后可以根据不同的使用场景后期包胶或者粘贴防滑垫，保留足够的后期改造空间，基体的外轮廓所有棱边都做了倒钝处理，不会出现锐边划伤手掌的问题。

　　和市面上常见的塑料握持套相比，铸造金属材质的该构件耐磨损性能更好，在车间有切削液、油污的工况下也不会出现老化脆裂的问题，使用寿命是普通塑料件的5倍以上，而且整体重量控制在180g左右，加装在工具手柄上不会带来过多的额外负重，不会因为重量增加反而提升握持负担。在建模过程中，所有曲面都采用G1连续过渡，没有出现曲面褶皱或者曲率突变的位置，既保证了握持时的触感顺滑，也能让铸造时的金属液填充更加顺畅，减少冷隔、浇不足的铸造缺陷，浇口位置预留的加工余量只有0.3mm，后期只需要简单打磨就能达到使用要求，能有效控制生产加工的成本。
