带锥形导向端的自攻式螺纹紧固件

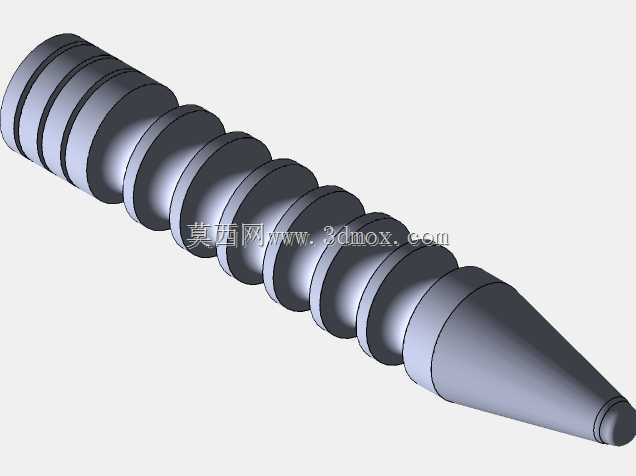

日常做结构装配的时候，经常会碰到需要在预制光孔甚至无预孔的基材上直接完成紧固连接的场景，这时候普通机螺钉往往需要配套攻丝工序，不仅增加装配步骤，在薄壁件、塑料件这类容易攻丝滑牙的基材上还很难保证连接强度，这款带锥形导向端的自攻式螺纹件就是针对这类场景设计的。从结构上看，端头的锥段做了平滑的收窄过渡，最前端保留了极小的平面倒角，既可以在装配时快速对准安装孔位，避免斜向拧入造成的螺纹错牙，也能在无预孔的软质基材上实现自导向开孔，不需要额外预钻定位孔就能直接拧入，大幅降低现场装配的工序复杂度。杆部的螺纹采用了不等距的渐进式牙型设计，靠近锥段的几牙螺纹牙高逐步递增，拧入时可以逐步在基材内壁挤压出匹配的内螺纹，不会因为第一牙就满牙切入造成基材开裂，尤其适合ABS、尼龙这类工程塑料件，或者薄铝板、低密度纤维板这类攻丝难度大的基材连接。整个杆部的螺纹外径保持一致，拧入到位后可以通过螺纹牙侧的挤压力形成足够的抱紧力，不需要额外配螺母就能实现可靠的轴向锁紧，在消费电子外壳装配、小型家电壳体连接、户外标识牌固定这类场景里，能有效减少配套紧固件的种类，降低BOM管理成本。设计的时候特意把螺纹的牙顶做了小圆弧过渡，没有采用尖锐的牙顶结构，避免拧入过程中切削基材产生过多碎屑，尤其是在洁净要求较高的电子装配场景里，能减少碎屑掉落造成的电路短路风险。锥段和螺纹段的衔接位置做了0.2mm的退刀过渡，不会出现应力集中的直角缺口，保证拧入过程中扭矩传递顺畅，不会在衔接位置发生杆部断裂。安装边界上，这款紧固件的整体长度适配10-20mm厚度的基材连接，拧入时的导向锥段可以覆盖3-5mm的孔位偏差，就算现场安装时孔位有小范围的错位，也能通过锥段的导向自动找正，不需要重新扩孔调整，非常适合自动化装配线上的快速锁付作业，能有效降低设备锁付时的对位精度要求，提升整线的装配良率。另外杆部的光杆段和螺纹段的同轴度控制在0.05mm以内，拧入后不会出现偏斜，保证连接后的两个装配面贴合平整，不会出现局部缝隙影响外观或者密封性能。
