涡轮压缩机离心式叶轮结构设计

项目分类:压缩机 发布时间:2025-01-05 ID:882812
  • 涡轮压缩机离心式叶轮结构设计

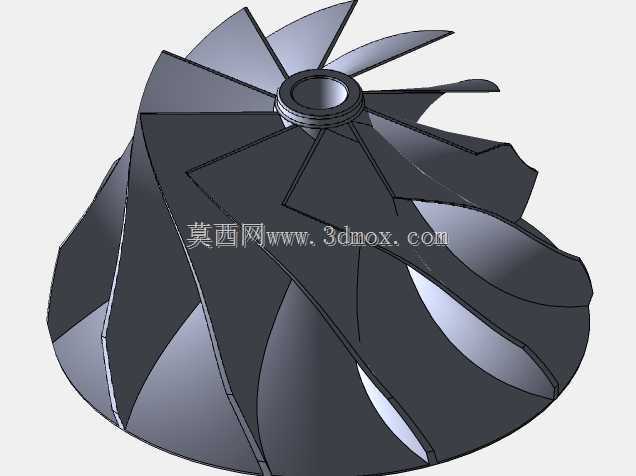

  这类离心式涡轮叶轮是压缩机、涡轮增压器设备里的核心气动做功部件,日常在车用涡轮增压系统、工业离心空压机、小型燃气轮机进气压缩段都能见到它的身影,核心作用是通过高速旋转对进入流道的工质做功,提升工质的压力与流速,为后续燃烧或者压缩储能环节提供符合参数要求的高压介质。从实际工程应用的角度看,叶轮的设计直接决定了整台压缩设备的效率、压比、运行稳定性,是整个压缩单元里设计精度要求最高的转动部件之一。

  从结构设计思路来看,这个叶轮采用了后弯式长短叶片交错布置的方案,长叶片从轮盖进口端一直延伸到轮盘出口端,短叶片布置在相邻长叶片的流道中间位置,这种设计首先是为了避免叶轮进口处叶片过密导致的进气阻塞,降低进口处的流动损失,同时在出口段通过短叶片分流,抑制流道内的气流分离,减少二次流损失,提升整个叶轮的做功效率与稳定工作范围。叶片型线采用了空间扭曲设计,从进口到出口的安装角沿着叶高方向连续变化,匹配不同半径处的圆周速度差异,让气流在整个流道内的转向更平缓,避免局部流速突变引发的激波或者流动分离。轮盘部分采用了锥形收敛结构,从进口到出口轮盘直径逐步扩大,同时轴向厚度根据离心应力分布做了渐变设计,靠近轮毂安装孔的位置厚度更大,向轮缘方向逐步减薄,既保证了高速旋转下的结构强度,又尽可能控制了叶轮自身的转动惯量,降低驱动轴的启动负载与动态响应延迟。

  在安装边界与尺寸适配方面,叶轮中心设置了带定位台阶的安装孔,可与驱动轴的轴颈做过盈配合或者键连接定位,台阶面可作为轴向安装基准,保证叶轮装配后与蜗壳、扩压器的轴向间隙符合设计要求,避免运行中出现动静碰磨。叶轮进口端的轮盖轮廓为圆弧收敛型,可与进气道的出口平滑对接,减少进气段的涡流损失;出口端的叶片外沿为圆柱面,与无叶扩压器或者叶片扩压器的进口间隙需要控制在合理范围,间隙过大会导致漏气损失增加,间隙过小则容易在热态运行、轴系振动时出现碰磨故障。叶片的前缘做了小圆角钝化处理,避免加工或者运行中出现应力集中,同时降低前缘处的气流冲击损失;叶片与轮盘、轮盖的连接位置采用了大圆角过渡,减少应力集中系数,提升叶轮在高转速下的疲劳寿命,避免长期交变载荷下出现焊缝或者基体开裂的问题。

  从实际运行工况的适配来看,这类叶轮的设计需要兼顾额定工况与变工况的流动特性,长短叶片的布置方式可以拓宽叶轮的喘振边界,让设备在低流量工况下也能稳定运行,不会轻易出现气流倒流、整机喘振的问题。在建模过程中,叶片型线的构建需要严格按照气动计算给出的不同叶高截面的型线坐标,通过放样或者曲面填充生成连续光滑的叶片曲面,保证曲面的G1连续,避免局部曲率突变导致的流动损失增加;轮盘与轮盖的回转面需要做旋转特征生成,保证同轴度公差符合设计要求,中心安装孔的尺寸公差、形位公差需要在建模阶段就明确标注,为后续的加工、装配环节提供准确的参考。另外,叶轮的动平衡要求很高,建模时需要保证整个结构的圆周对称性,叶片的分布角度误差、质量偏差都需要控制在极小范围内,避免高速旋转时产生过大的不平衡量,引发轴系振动超标、轴承过早损坏的问题。

  在不同的应用场景下,这类叶轮的材质选择会有差异,车用涡轮增压器的压气机叶轮多采用铝合金材质,通过低压铸造或者五轴铣削加工成型,兼顾轻量化与强度要求;工业高压压缩机的叶轮则会采用不锈钢或者钛合金材质,应对更高的转速、压力与温度工况。不管哪种材质的应用,三维模型阶段的结构合理性验证都是第一步,通过建模可以提前检查叶片与轮盘、轮盖的连接是否顺滑,流道是否存在突兀的截面变化,安装定位结构是否满足装配要求,为后续的气动仿真、结构强度仿真、模态分析提供准确的数模基础,减少后续物理样机试制阶段的改模次数,缩短整个产品的开发周期。
