带周向斜置叶片的离心式叶轮结构

项目分类:铸造模 发布时间:2026-05-26 ID:1159835
  • 带周向斜置叶片的离心式叶轮结构

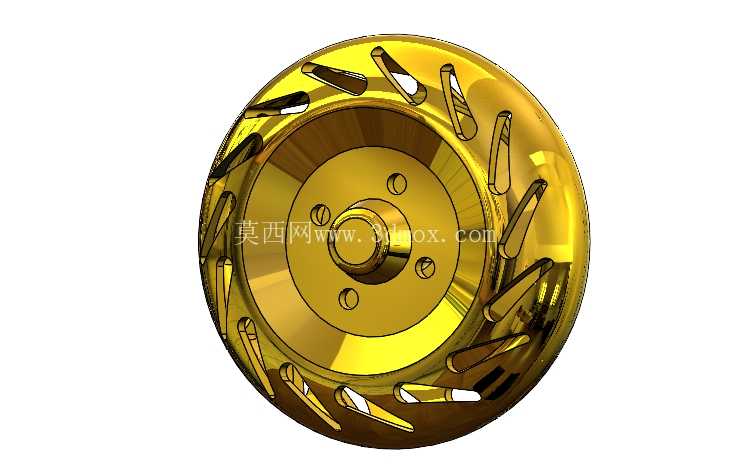

  该叶轮属于流体输送设备的核心转动部件,常见应用场景覆盖中小型离心通风机、低压离心水泵、涡轮增压器压气端等需要实现流体动能与压力能转换的设备中,实际运行时随主轴高速旋转,通过叶片对流体的做功,将轴向进入的流体沿径向甩出,完成流体的增压与输送过程,直接决定了配套流体设备的运行效率、压力输出能力与运行稳定性。从结构设计来看,整体采用轮盘与叶片一体化的构型,中心区域为带定位孔的轮毂结构,轮毂上均匀分布的三个小孔为安装定位销孔,用于装配时与主轴法兰实现周向定位,避免高速运转时叶轮与主轴出现相对滑移,中心的通孔为轴孔,与主轴采用过渡配合保证装配同轴度,轴孔周边的凸台结构用于提升轮毂区域的结构强度,抵消高速旋转时产生的离心应力集中。

  轮盘为等厚圆盘构型,是叶片的承载基体,周向均匀分布的斜置叶片是做功的核心结构,叶片采用空间扭曲的翼型截面,沿周向呈一定角度倾斜布置,这种设计可以让流体在叶片流道内的流动更贴合流线,减少流动过程中的冲击损失与涡流损耗,叶片与轮盘的连接处做了圆角过渡处理,避免铸造或加工过程中出现应力集中,同时提升叶片根部的连接强度,防止高速运转时叶片从根部断裂。设计过程中首先通过平面草图绘制轮毂、轮盘的截面轮廓,采用旋转特征生成整体基体结构,之后绘制单个叶片的截面草图,通过拉伸切割的方式生成单个叶片结构,再通过圆周阵列命令完成所有叶片的均布,最后对所有锐边做倒圆角处理,完成整体结构的建模。

  从安装边界来看,叶轮的轴向安装尺寸由轮毂的轴向厚度决定,径向安装尺寸由轮盘的最大外圆直径决定,装配时需要保证叶轮前端面与机壳内壁的间隙在合理范围内,间隙过大会导致流体回流降低效率,间隙过小则容易出现运转时的刮擦故障,轮毂端面的定位销孔需要与主轴法兰上的销孔完全对正,压装时需要保证轴孔与主轴的同轴度误差在允许范围内,避免运转时出现动平衡超标导致的振动问题。在实际工程应用中,这类叶轮的材质多采用铸铝或者工程塑料,铸铝材质的叶轮强度更高,适用于转速较高、输送介质温度较高的场景,工程塑料材质的叶轮重量更轻、耐腐蚀性能更好,适用于低压、输送腐蚀性流体的场景,建模过程中需要重点关注叶片的角度一致性、轮盘的动平衡性能,所有叶片的形状、尺寸、安装角度必须完全一致,否则高速运转时会产生较大的不平衡量,引发设备振动、噪音过大甚至结构损坏的问题。

  叶片的进出口角度是设计的核心参数,进口角度需要匹配流体的入流角度,减少入口冲击损失,出口角度决定了流体获得的压能大小,需要根据配套设备的压力、流量需求进行匹配设计,轮盘的厚度需要根据最高转速下的离心应力进行校核,保证在最高工作转速下轮盘的最大应力小于材料的许用应力,避免出现轮盘碎裂的安全事故。这类叶轮在日常运维中需要定期检查叶片的磨损、积灰情况,如果输送的介质中含有固体颗粒,叶片表面会出现磨损,导致叶片型线破坏,设备效率下降,此时就需要更换新的叶轮;如果输送的介质中含有粘性杂质,叶片表面会出现积垢,导致叶轮的动平衡被破坏,需要及时清理积垢或者做动平衡校正后再投入使用。建模时的特征顺序选择也会直接影响后续模型修改的效率,优先采用旋转特征生成基体,再通过阵列生成叶片的方式,可以在需要调整叶片数量、叶片角度时,直接修改阵列参数或者单个叶片的草图参数即可完成整体修改,不需要重复建模,能够大幅提升设计迭代的效率,同时在建模完成后需要对模型进行质量属性检查,确认叶轮的质心是否在旋转轴线上,提前预判动平衡可能出现的问题,对于质心偏移的位置可以通过调整局部结构或者后续设计去重结构的方式进行修正。
