双曲线型工业冷却塔外筒结构设计

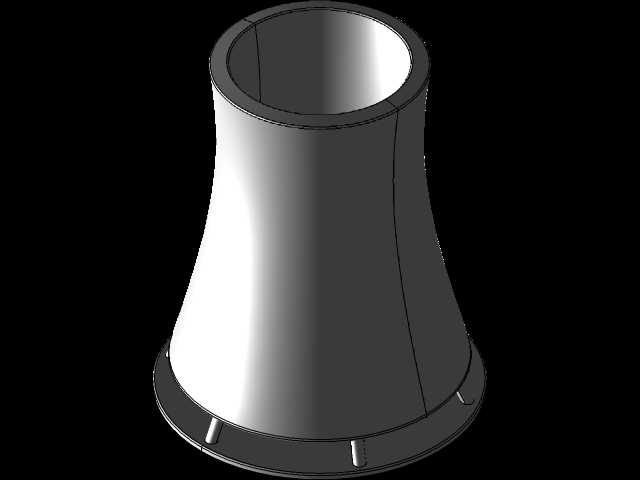

　　在工业循环冷却系统的布局中，双曲线型冷却塔的外筒结构是决定整塔通风效率、运行稳定性的核心构件，这类结构广泛应用于火电、化工、冶金等需要大量循环水降温的生产场景，承担着引导气流上升、减少筒壁风阻、聚拢上升热气流形成自然抽力的关键作用。从结构功能逻辑来看，这种下粗、中收、上微扩的双曲线造型，并非单纯的视觉设计，而是经过流体力学验证的最优线型：底部扩大的直径可以最大化承接塔内填料层上升的湿热空气，中部收窄的段面利用文丘里效应提升气流上升速度，顶部略微外扩的出口可以减少出口气流的涡流损失，避免外界横风直接灌入筒内干扰上升气流，同时降低筒口的风振载荷。在实际工程设计中，这类塔筒的外形尺寸需要匹配整塔的冷却处理量，常规中型工业塔的底部直径通常在30至60米区间，喉部最小直径约为底部直径的0.55至0.6倍，塔顶出口直径略大于喉部直径，整体高度根据循环水量的降温要求，通常在70至150米区间，塔筒的壁厚从底部到顶部呈梯度递减，底部支撑段壁厚可达0.8至1.2米，顶部出口段壁厚可控制在0.2至0.3米，在保证结构强度的前提下尽可能减少混凝土用量，降低整体建设成本。

　　从安装边界的角度考虑，塔筒底部需要与塔的下部支撑结构、集水池顶面做刚性连接，底部环梁位置需要预留与填料支架、配水系统、进风百叶的安装接口，塔筒外壁需要均匀布置检修爬梯、航空警示灯的安装预埋件，顶部出口位置需要设置刚性环梁来抵御顶部的风载荷与温度应力，避免筒口在长期交变载荷下出现开裂。建模过程中需要重点控制双曲线的母线曲率，不能出现线型突变，否则会导致筒内气流出现局部紊流，降低整塔的冷却效率；同时要考虑塔筒的分节浇筑逻辑，每节模板的高度要匹配施工时的滑模工艺要求，节段之间的连接面要做抗剪键设计，保证整体结构的整体性。

　　在实际运行场景中，这种双曲线塔筒依靠自然通风即可实现气流循环，不需要额外配置风机，相比机械通风塔可以节省大量的运行电耗，适合24小时连续运行的大型工业生产场景；筒壁的光滑度也会直接影响通风阻力，设计时要保证内壁面的平整度，减少气流沿壁上升的摩擦损失，同时要考虑壁面结露的排水坡度，避免冷凝水沿壁流淌侵蚀底部结构。另外，塔筒的结构设计还要考虑不同地区的风载、雪载、地震烈度参数，在高海拔或者强风地区，需要适当加厚喉部段的壁厚，增加环向配筋量，避免横风引发的结构共振；在寒冷地区，还要在筒壁内侧考虑防冻层设计，避免冬季低温导致筒壁混凝土冻融剥落。

　　从结构受力的角度分析，双曲线的空间壳体结构可以将自身重量、风载、温度应力均匀传递到底部的环梁基础，相比直筒型结构可以节省约30%的结构材料，同时具备更好的结构稳定性，这也是这类造型被大型自然通风冷却塔普遍采用的核心原因。建模时还要注意底部支座的倾斜角度，塔筒底部与水平面的夹角通常控制在75至80度，既保证支撑结构的受力合理，也能避免底部进风区域出现气流死角，保证塔内四周的进风量均匀，让填料层的换热效率保持一致。
