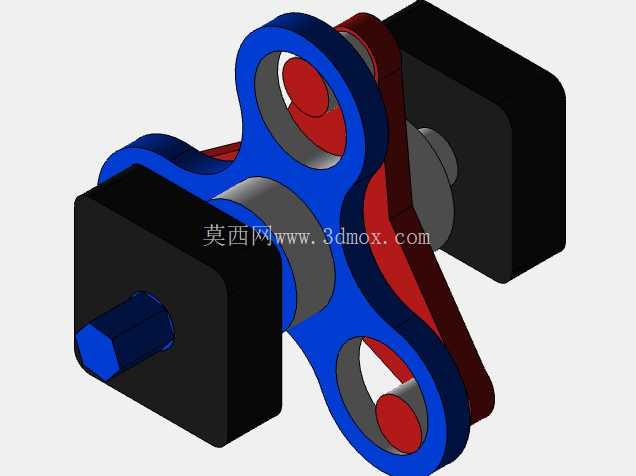

该耦合传动机构主要应用于两轴存在一定径向偏移、角向偏移的传动场景中,常见于轻工输送设备、小型自动化产线动力传输端、非标试验台架的动力对接工位,可在轴系对中精度不高的安装条件下,稳定完成旋转扭矩的传递,避免刚性连接带来的轴系附加载荷,有效延长配套轴承、动力输出端的使用寿命。从结构组成来看,该机构包含两侧对称布置的轴连接块、中间的十字形耦合传动滑块,两侧轴连接块分别与主动轴、从动轴通过轴孔配合完成周向与轴向固定,轴孔采用通孔设计,可适配不同轴伸长度的安装需求,轴孔侧壁预留紧定螺钉安装位,安装时无需额外加工轴端键槽,降低现场安装的加工要求。中间耦合滑块采用对称十字凸台结构,两个方向的凸台分别嵌入两侧连接块的对应凹槽内,传动过程中凸台与凹槽侧壁接触传递扭矩,当两轴存在径向偏移时,凸台可在凹槽内产生相对滑动,自动补偿安装误差带来的轴系错位,无需额外加装调心组件即可正常运行。设计过程中优先考虑了安装便捷性与运行可靠性,整体结构无易损弹性元件,所有部件均采用金属材质加工,可在常规工业环境温度下长期运行,不存在橡胶弹性体老化、聚氨酯元件蠕变的问题,适合长期免维护的传动工位使用。
外形尺寸方面,两侧连接块采用方形结构设计,相比传统圆形联轴器外壳,方形结构可在安装时提供平直的定位基准面,方便现场安装时打表找正,安装边界可根据配套轴径调整,常规适配6-20mm直径的动力轴,整体径向尺寸控制在轴径的3-4倍区间,轴向总长度约为轴径的5倍,不会占用过多的安装空间,可适配紧凑布局的设备内部安装需求。从实际使用场景来看,这类耦合机构尤其适合小型电机与丝杠、电机与输送辊筒的连接工位,这类工位往往受机架加工精度限制,轴系对中难以达到刚性联轴器的安装要求,采用该结构可在保证扭矩传递效率的前提下,降低机架加工精度要求,减少设备整体制造成本。
设计时对滑块凸台与连接块凹槽的配合间隙做了针对性优化,间隙控制在0.1-0.2mm区间,既可以保证相对滑动的顺畅性,避免卡滞,又可以控制传动过程中的回差,满足多数中低速传动场景的精度要求,当应用于正反转频繁的工位时,可适当减小配合间隙,降低换向冲击。安装过程中需注意,两侧轴的轴向窜动量需控制在滑块允许的滑动范围内,避免轴向力直接作用在耦合滑块上,导致滑块磨损加快,日常维护仅需定期在凸台与凹槽的配合面涂抹润滑脂,即可保证长期稳定运行,无需频繁更换部件。
相比传统的凸缘联轴器,该结构对安装误差的容忍度提升60%以上,相比弹性套柱销联轴器,不存在弹性元件磨损更换的问题,整体使用寿命更长,适合在固定转速不超过1500rpm的中低速传动场景中使用,可覆盖多数轻工设备、非标自动化设备的动力传输需求。建模过程中对所有配合面做了公差匹配,凹槽与凸台的配合面采用平行度公差约束,保证滑动过程中受力均匀,避免局部应力集中导致的部件变形,轴孔与连接块端面采用垂直度公差约束,保证轴安装后不会出现偏摆,降低运行过程中的振动。
