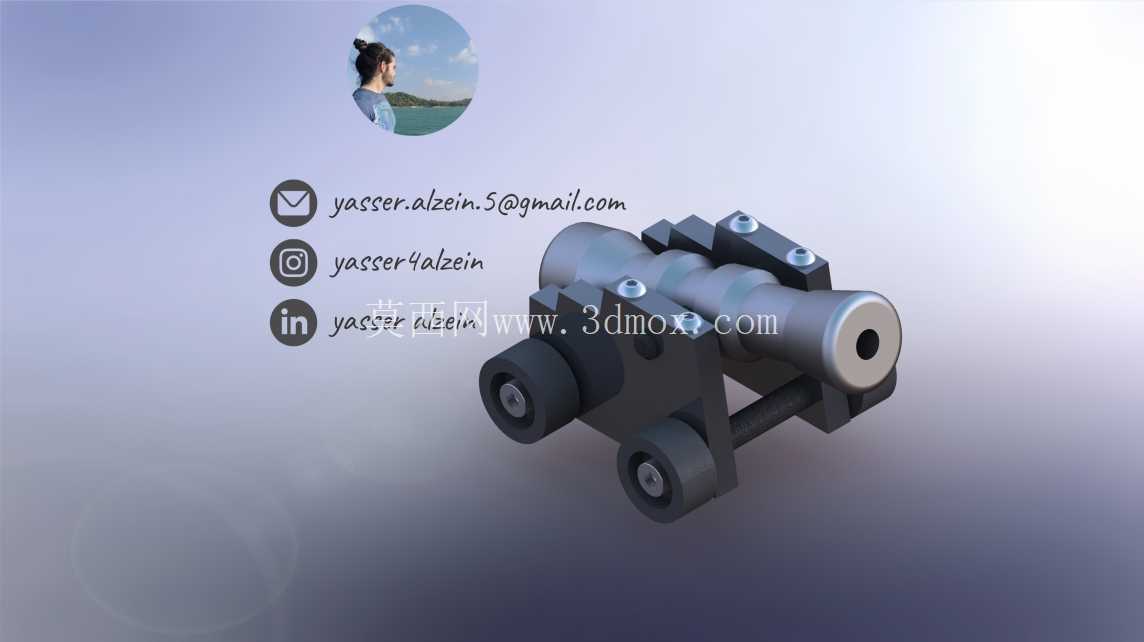

迷你轮式可动玩具大炮结构设计

这款迷你轮式玩具大炮的结构设计，核心围绕小型玩具的把玩安全性、结构可动性与铸造生产适配性展开，先从实际应用场景来看，这类小型仿真玩具炮多用于桌面摆件收藏、青少年机械结构科普教具、拼装玩具套件核心部件，区别于大尺寸仿真模型，其整体尺寸控制在成年人单手握持范围内，炮管轴线距底部支撑面高度不超过40mm，整体长度控制在80mm区间，宽度方向依托两侧轮组的安装轴定位，最大宽度不超过50mm，完全适配桌面摆放、手持把玩的尺寸边界，不会出现占用过多展示空间、握持易脱手的问题。

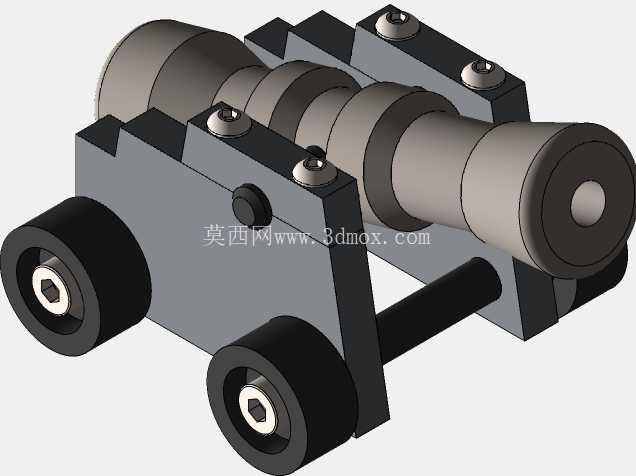

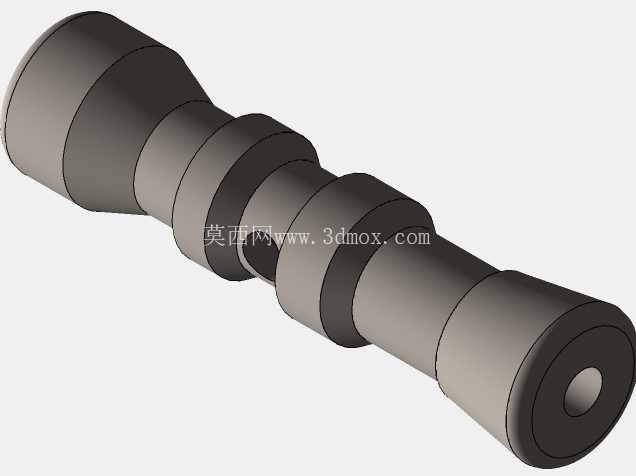

从结构功能特性来看，该模型还原了老式轮式火炮的核心可动逻辑，炮身与下部炮架的连接预留了俯仰转动的配合间隙，炮管可绕连接销轴实现小角度俯仰调整，两侧的行走轮与轮轴采用间隙配合设计，轮体可绕轴自由转动，模拟真实火炮的拖行移动功能；炮管尾部设计了封闭的仿真炮尾结构，炮口位置做了内凹的圆孔仿真处理，还原身管武器的外形特征，同时所有外露棱边均做了R0.5-R1mm的圆角过渡，避免玩具使用过程中出现锐边划伤的安全隐患，完全符合小型玩具的安全设计规范。

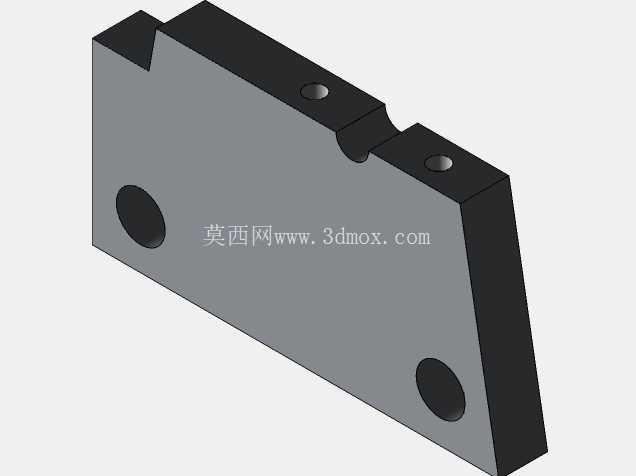

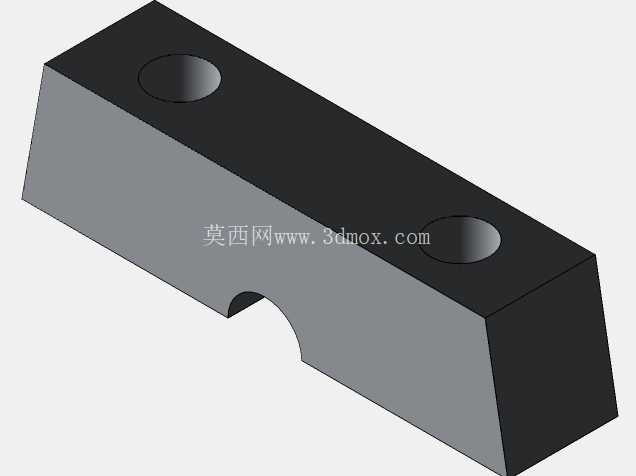

设计思路上优先适配铸造工艺的生产要求，整个模型拆分的炮管、炮架、轮组、连接销轴几个部件，均遵循铸造件的壁厚均匀原则，主体壁厚控制在2-3mm区间，没有出现壁厚突变导致的铸造缩孔风险，所有垂直于分型面的面均预留了1-1.5°的拔模斜度，不需要额外做后期的结构改模就能直接适配砂型铸造或者小型压铸工艺的生产要求；炮架上部的炮身支撑座采用一体化的U型卡槽结构，既减少了装配零件数量，也保证了炮身俯仰转动时的定位精度，不会出现左右窜动的旷量；轮组的安装轴与炮架下部的轴孔采用过盈配合设计，装配时直接压装即可完成固定，不需要额外的紧固件连接，大幅降低了玩具的装配成本与零件数量。

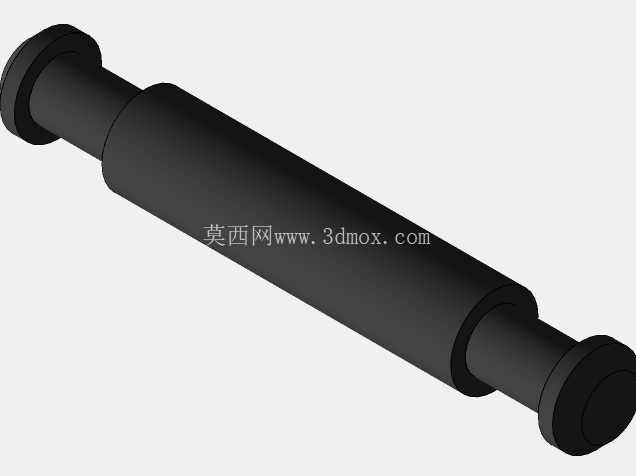

从安装边界与配合公差来看，炮身与炮架连接的销轴直径设计为4mm，对应的轴孔公差取H8/f7的间隙配合，既保证转动时的顺滑度，也不会出现配合间隙过大导致的炮身松垮问题；两侧轮体的内孔直径为3mm，与轮轴的配合同样采用间隙配合，轮体内侧与炮架侧壁预留0.2mm的轴向间隙，避免轮体转动时与炮架侧壁发生摩擦卡顿；炮管与炮身上部的安装座采用一体化设计，不需要额外拼接，保证炮管轴线的直线度，避免出现装配导致的炮管歪斜问题。

实际落地应用中，该结构既可以作为金属铸造小摆件的成品结构，也可以拆分后作为拼装玩具的组件，所有配合位置的公差设计都兼顾了小批量铸造生产的精度误差范围，即使铸件存在0.1mm以内的尺寸偏差，也不会影响各个可动部件的正常动作；炮架底部做了平面度0.1mm的平整处理，放置在水平桌面上时不会出现晃动歪斜的问题，保证摆放时的稳定性；整个结构没有设计细小的易脱落零件，所有部件的连接强度都满足玩具跌落测试的要求，从1m高度自由跌落至硬质地面也不会出现零件断裂、脱落的问题，完全适配民用玩具的使用强度要求。
