钢铁侠头盔造型铸造模结构设计

这套钢铁侠头盔造型的铸造模具，核心面向文创周边、影视道具复刻、潮玩金属摆件的量产场景，区别于常规工业结构件模具，其设计核心是在保证曲面造型还原度的前提下，兼顾金属液充型的流畅性与铸件脱模的可行性。从实际应用端来看，该模具可适配锌合金、铝合金等低熔点有色合金的重力铸造工艺，产出的铸件经过简单打磨、抛光、上色后，即可作为收藏级摆件、cosplay道具配件、主题装饰构件使用，也可作为精密铸造的母模，翻制更高精度的硅胶模、石膏模用于小批量定制生产。

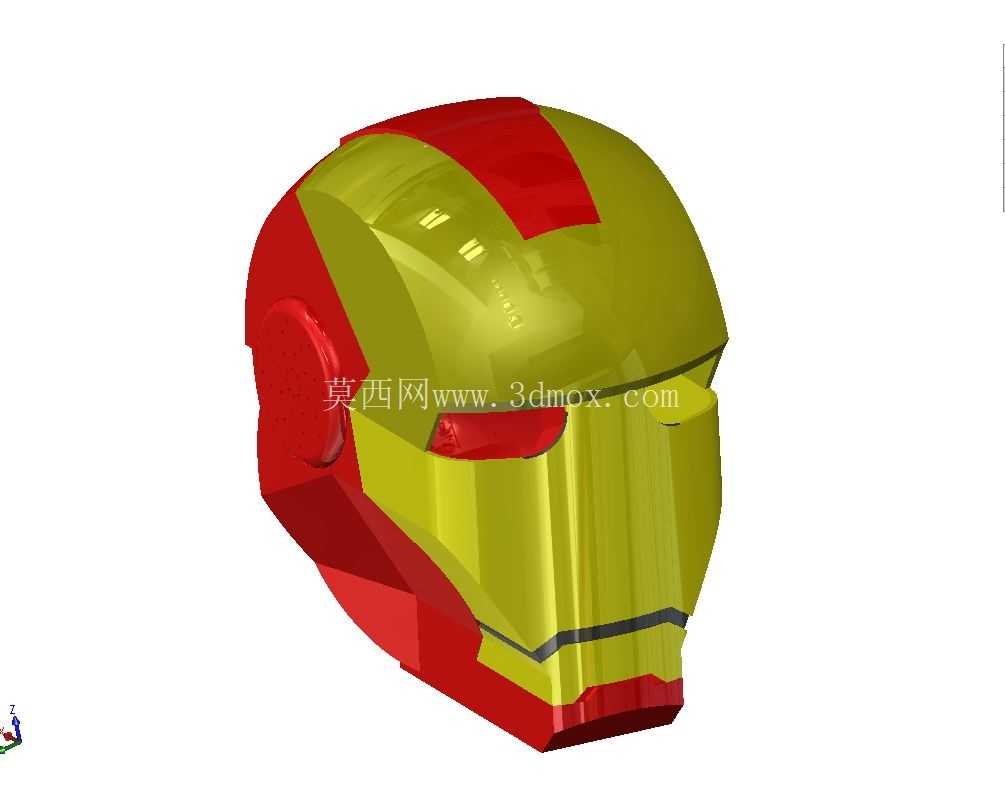

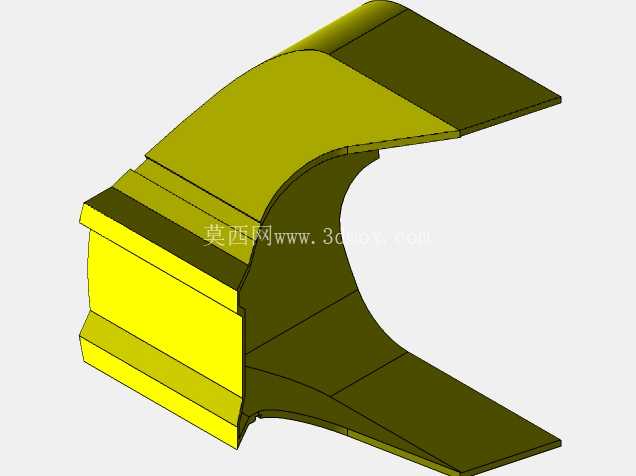

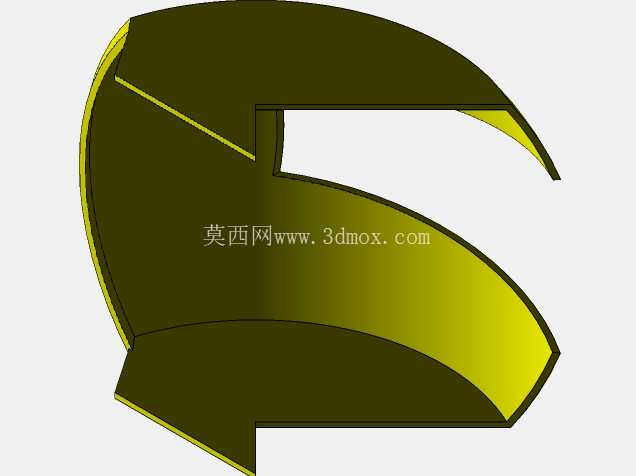

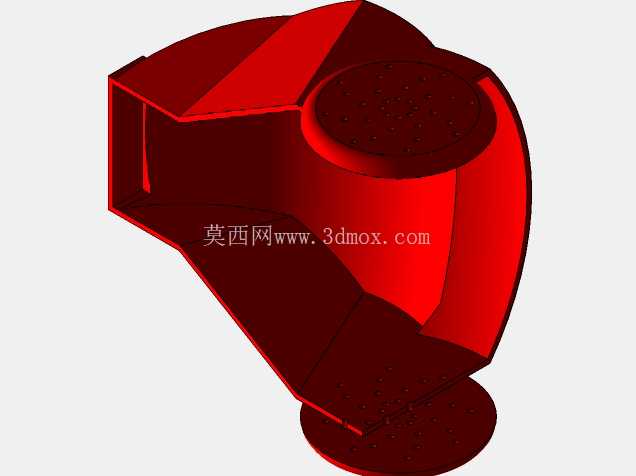

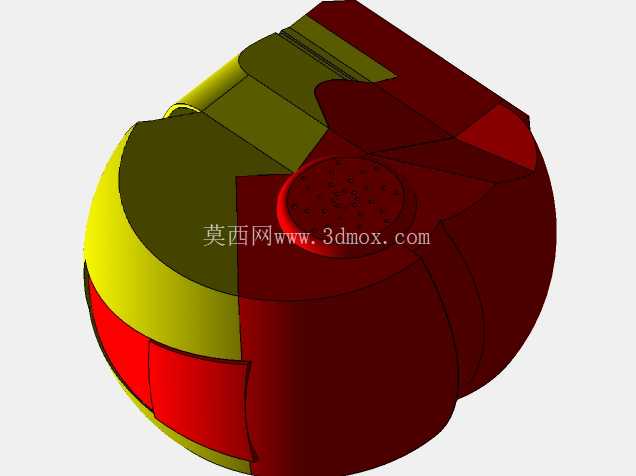

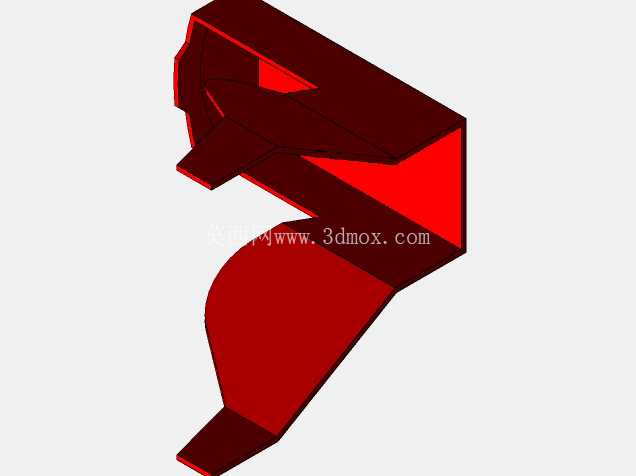

设计过程中首先处理的是头盔曲面的分模逻辑，不同于规则机械零件的平直分模面，这套模具的分模线完全贴合头盔红金配色的自然分界轮廓，将头盔拆分为面罩、颅顶、侧颊、下颌四个独立模腔区域，既避免了曲面倒扣导致的脱模卡滞，也让后续铸件的表面分模痕恰好落在外观配色的拼接位置，大幅降低后期打磨修整的工作量。模腔的收缩率按照常用铸造铝合金1.2%的线收缩率预留补偿量，针对头盔眼部、下颌线条这些曲率变化剧烈的窄小区域，专门在模腔对应位置增设了0.8mm宽度的排气槽，避免金属液充型时在尖角处产生卷气、冷隔缺陷，保证铸件表面线条的锐利度，不会出现圆角糊边的问题。

从安装边界来看，整套模具适配常规300×300mm工作台面的重力铸造机，模架总高度控制在220mm以内，导柱导套采用标准20mm直径的滑动导向组件，合模定位精度控制在0.05mm以内，避免合模错位导致的铸件错边缺陷。浇道设计采用中注式结构，主浇道直径设置为18mm，从头盔颅顶后侧非外观面位置进液，分流道沿着模腔内壁均匀分布到各个曲面区域，末端连接厚度2mm的溢流槽，用来收纳充型过程中前端冷却的冷金属液，保证铸件外观面的材质致密性，不会出现缩孔、砂眼等影响表面处理的缺陷。

考虑到铸造过程中的热胀冷缩特性，模腔的壁厚均匀控制在35mm，保证模具整体受热均匀，不会因为局部温差过大导致模腔变形，延长模具的使用寿命。针对头盔表面的高光曲面要求，模腔表面做了抛光处理至Ra0.8的粗糙度，铸件脱模后无需大量抛光即可直接进行电镀、喷漆等表面处理工序。模具的顶出机构采用均匀分布的6根顶杆，顶杆位置全部设置在头盔内侧非外观面，顶出行程设置为40mm，保证铸件可以平稳顶出，不会因为顶出力不均导致铸件变形、顶白等问题。

在实际生产适配中，这套模具不需要额外改造现有铸造设备，直接安装在常规重力铸造工作台上即可投产，单模生产周期控制在4-5分钟，适合中小批量的文创产品生产需求。设计时还特意预留了修改余量，如果后续需要调整头盔的细节造型，比如调整眼部轮廓、修改表面线条，只需要对模腔对应位置进行补焊修整即可，不需要重新制作整套模架，降低了后续改型的成本。区别于3D打印直接制作道具的方式，通过这套铸造模生产的金属头盔部件，拥有更好的结构强度与金属质感，重量也更贴近原作道具的实感，适合高端收藏级周边的量产需求，同时模具结构也兼容低压铸造工艺，切换浇注方式后可以生产壁厚更薄的轻量化铸件，适配不同定位的产品需求。
